发电厂电力系统接地故障的判断及解决措施
发电厂电力系统接地故障的判断及解决措施
发表时间：2019-09-05T09:55:54.307Z 来源：《中国电业》2019年第08期作者：包岗
[导读] 发电厂电力系统是电力传输功能执行的重要结构，发电厂的电力传输质量与效率对地方区域经济发展有重要的影响。
云南华电金沙江中游水电开发有限公司梨园发电分公司
摘要：发电厂电力系统是电力传输功能执行的重要结构，发电厂的电力传输质量与效率对地方区域经济发展有重要的影响。
而近些年，我国发电厂电力系统的技术水平在持续提升，但是却经常出现故障。
接地系统故障对电力系统整体运行效果会产生不良的影响，对电力系统基地故障的准确判断和及时的解决，成为发电厂经营发展需要强化与研究的重点问题。
关键词：发电厂；电力系统；接地故障；判断；解决措施
一、发电厂电力系统接地故障解决优化的必要性
我国电力工程建设当中，发电厂是电力系统的主要组成部分。
发电厂的电力系统运行具有纷杂性，在实际运行期间容易受到多方面的干扰。
电力系统接故障出现，会直接影响到发电厂整体发电系统运行的稳定性与安全性，接地故障还会引发电力系统中的其他故障或事故，并且系统接地故障发生的概率比较高。
综合分析下，对发电厂电力系统接地故障进行解决优化是具有必要性的，以此保障发电厂电力系统运行稳定性与可靠性。
二、发电厂电力系统常见的接地故障
1.单点接地故障
在发电厂电力系统接地故障当中，单点接地是最常见的故障。
正常情况下，电力系统运行期间电力线路都是绝缘的，但在运行期间容易因多种原因导致电力线路上形成一个接地点，电力线路的一相发生了故障，影响电力系统的正常运行。
单点接地故障发生后，其他相的电力线路会出现电压升高，在短时间内还可以维持运行，但若不及时解决就会引起其他的故障。
2.两点接地故障
发电厂电力系统接地结构当中，是采用电阻式单点接地的方式，这种方式运行期间的电阻值相对偏低。
在这种情况下，需要保证系统电力系统运行电容值达到相应标准范围，若是电容值降低，系统接地故障就容易形成。
当电容值长时间低于标准值时，两点接地故障就容易出现。
3.多点接地故障
发电厂电力系统中存在多个接地点，多个接地点在整体系统运行期间，电阻值会相应降低。
当总电阻值低于预定系统规定的范围值时，多点接地故障就容易发生。
多点接地故障出现后，需要每一个电阻值都进行排查，逐一对出现故障的接地点进行维护处理。
4.多分支接地故障
发电厂电力系统中有多个电源，建立了多条分支电路结构。
当多个电源同时运行的过程中，容易产生电源接地，引发多分支接地故障。
多分支接地故障的排查具有一定的难度，多分支接地故障对系统的电压不会产生较大的影响，故障出现后可以根据这一原理，采取有效的故障排查方法，准确定位故障，解决故障。
5.非线性故障
非线性故障也是发电厂电力系统比较多发的接地故障，电力系统的二次回路正常运转的情况下，半导体材料却会对回路产生影响作用，使系统的内阻出现变动。
如此一来，电阻波动会导致电力系统的稳定性遭受破坏，就容易引发其他的问题出现。
三、发电厂电力系统接地故障的判断及解决措施
发电厂电力系统接地故障的准确判断，是接地故障解决的前提条件，只有准确确定电力系统接地故障的部位，对故障情况进行正确判断，以此采取有效的措施对故障进行处理解决，保障发电厂电力系统高效、稳定的运行。
下面对发电厂电力系统接地故障的判断及解决措施进行分析。
1.具体方法接地故障的判断及解决措施
（1）故障排查法
故障排查是电力系统故障实际情况确定的重要环节，通过对电力系统相应设备的排查来对故障进行明确，从而为故障的维修方案制定提供准确的故障信息。
首先，要对系统故障现场进行大概的分析，对电力设备运行环境因素进行明确，潮湿、污染等都是影响设备运行的因素。
系统设备故障有可能是由于环境因素所致。
其次，如今电力系统中都具备自动监测功能和警报功能，故障排查人员可以通过系统监测的数据以及警报信号详情，来对设备故障区域进行判断，缩小故障排查的而区域范围，电力系统在阴雨天比较容易出现故障，若是因潮湿方面的问题而引发的故障，系统中绝缘设备就是故障排查的重点。
最后，若是系统出现瞬间停电的接地故障，就需要在瞬间停电的状态下，来准确判断故障情况。
要将与电网之间没有关联性的设备先断电，再将继电保护装置进行断隔，然后将所有电源切断，进行故障排查。
（2）故障定位法
发电厂电力系统的组成结构较多，故障定位法应用是利用专用的定位仪或查找仪进行的，相对来说查找仪的应用便捷度较高，在发电厂电力系统较为适用，可以在发电厂电力系统正常运行的过程中，查找定位故障。
发电厂可以购买便携式的查找仪，在故障定位查找方面能够发挥有效的作用，通过查找仪，准确定位接地故障位置，从而提高电力系统接地故障解决修复的效率和质量。
（3）选线监测法
电力系统选线监测法是利用绝缘接地选线监测装置来实现的，发电厂电力系统当中包含电流互感器，监测装置能够通过对其感应器收集的信号进行分析，以此对直流回路的运行状态进行分析，通过对异常数据信息的识别判断，来确定故障接地点位置。
选线监测法利用系统内部的监测装置可以随时对直流线路进行检测，接地故障点的判断也能够保持准确性，故障检测效率较高。
（4）拉路法
拉路法应用的原理为：根据直流接地回路自动运行的模式，当它与电力系统之间脱离时，直流母线中的正、负极需要保持对地电压的
平衡，在查找直流接地系统的瞬间故障时拉路法比较适用，该方法的不足是无法准确定位到接地点，尤其是在相对复杂的电力系统当中，实际排查故障过程中有可能构成一个非常规的回路。
在拉路法实际应用期间，需要根据发电厂电力系统组成的实际情况进行合理的应用，一般拉路法都会作为辅助方法，进行接地故障的排查。
（5）拆端子法
当电力系统出现接地故障且接地点位置相对明确时，带电拆端子法是最常用的，简单说就是将纠缠在一块的带电部分逐一分离，进而分析是否存在接地故障。
准确定位故障点是最关键的环节，同时需要专业人员来进行操作和配合，拆端子前需要对设计图进行分析，防止误动误碰导致其他故障的发生。
找出某一范围后，从主回路开始检查，逐级做好排查。
拆端子法的应用对故障排查人员的技术要求较高，并且在实际应用期间需要保持严谨性，保证拆端子法应用有效性，同时避免操作不当对系统造成进一步的不良影响。
2.发电厂电力系统接地故障问题的有效预防分析
发电厂电力系统接地故障问题对发电厂电力系统运行的质量、稳定性、安全性都会带来不利的影响，在电力系统日常运行期间，需要做好接地故障的预防管理，防止接地故障出现才能促进电力系统运行优质性提升。
首先，电力系统运行期间会同步进行日常维护工作。
在此期间要对电力设备运行环境的湿度、温度进行合理的控制，做好防潮防腐处理，尤其在阴雨天气当中，要做好防水处理，并定时检查设备是否有进水的现象。
当雾霾天气出现时，要注重设备污染问题，污染也会导致电力设备运行出现故障。
基于此，电力设备日常维护工作需要制定合理的设备巡查监测方案，对电力设备运行状态进行实时掌握，对电力设备进行精细化的检查管理，当外界环境发生变化时，要对可能发生的故障问题进行重点关注，做好防护处理。
做好设备保护工作，电力系统当中包含大量的电力设备，而电力系统运行、电力系统施工、电力维护等环节都容易导致电力设备受到不良影响而引发故障。
在这些工作开展期间要注重设备的保护，所有施工操作环节，都需要安排具有专业素养、经验丰富的人员进行。
在设备长期运行后要对内部系统进行及时的更新，对容易发生故障的设备进行优化保护处理。
结语：发电厂电力系统接地故障问题对发电厂发电运行的可靠性会产生影响，接地故障问题种类较多，故障出现之后，需要对故障进行准确的定位，及时的排查与维修，尽快恢复故障问题，避免影响发电厂发电运行。
参考文献：
[1]田伟,刘源,任伟东.6kV厂用电系统接地的原因分析及对策[J].电世界,2016,57(8):29-31.
[2]耿昌易.变电站直流母线接地故障的判断及处理[J].城市建设理论研究：电子版,2016,6(8).
[3]凌青.10kV线路高阻接地故障的分析及处理[J].上海电气技术,2017,10(1).。
35kV供电系统接地事故及防范措施分析
35kV供电系统接地事故及防范措施分析摘要：在当前的供电系统运行过程中，接地故障影响最大，只有及时处理好接地故障，才能更好地保证水电站运行的稳定性，保障电力供应的安全性。
接地故障的发生会给人们正常用电带来影响，同时也会影响到供电系统的可靠性。
因此，在接地故障发生后，第一时间明确故障部位，并进行有效处理解决，以缩短停电时间非常必要。
而以配网数据为基础的故障定位方法的应用则能突破常规定位方式的局限，有效提升配网接地故障定位的精准性。
基于此，本文主要分析了35kV供电系统接地事故及防范措施。
关键词：35kV供电系统；接地事故；防范措施中图分类号：TH17文献标识码：A引言随着供电需求增长，需要强化供电系统性能，提高接地故障防范意识。
在现实工作中需要及时检查、准确定位故障，保障直流系统的安全稳定，维护变电站的运行状态。
为提高故障处理的有效性，需总结经验，提出接地故障维护的新措施，确保故障检查的质量和实际的维护效率。
1接地故障类型1.1有源接地按照类型差异，可将有源接地分为交直流串电接地和直-直流串电接地两类。
其中，当交-直流串电接地时，如果两点同时发生接地问题，将会导致保护误动或拒动，此情况较为严重，检修作业人员在实际工作中应高度警觉，该类故障出现后即刻进行故障点定位和处理。
1.2电阻性接地该接地方式是指通过阻抗接地，电阻是构成该阻抗的主要部分。
根据接地的具体情况，电阻性接地分为单点接地、多点接地、环路接地以及片接地。
1.3多分支接地多分支接地是指受制于设备改造、站点扩建等原因的影响，各用电设备因接线错误造成多电源点引入而导致的接地故障。
一般情况下，当多分支接地故障发生时，断开其中任意支路对电压造成的影响均处于较低水平，因此，多分支接地故障的排查难度要高于其他类型的接地故障[1]。
2.35kV供电系统接地事故影响第一，影响系统电压。
10kV线路发生接地故障后，虽然线电压仍维持在10kV，但相电压则会受到明显影响，使得变电站10kV母线接地相电压明显降低，而非故障相电压则明显升高，极端情况下甚至可升高至线电压，从而严重配电系统的正常、安全运行。
浅谈电力电缆接地环流故障分析与处理
浅谈电力电缆接地环流故障分析与处理发表时间：2018-01-16T09:15:58.180Z 来源：《电力设备》2017年第28期作者：马瑜[导读] 摘要：随着经济的快速增长，国家对于电力的要求也越来越高，在电力传输过程中，受种种因素影响，高压电力电缆中潜在的故障问题逐渐暴露，给高压电力电缆供电的稳定性与可靠性带来不利影响。
（国网南阳供电公司河南南阳 473000）摘要：随着经济的快速增长，国家对于电力的要求也越来越高，在电力传输过程中，受种种因素影响，高压电力电缆中潜在的故障问题逐渐暴露，给高压电力电缆供电的稳定性与可靠性带来不利影响。
因此采用准确、快速的接地故障查找技术对高压电力电缆的故障问题进行查找，并消除存在的电缆故障问题，对供电的可靠性与稳定性可起到积极作用。
文章主要从电力电缆故障的基本概述出发，对高压电力电缆接地故障查找技术进行了分析，以供参考完善。
关键词：电力电缆；接地环流；故障分析引言电缆的运用逐渐替换下电线杆和许多露天的线路，输电的安全性和可靠性得到了优化和加强。
我国人口众多，经济发展敏捷，关于电力能源更加的依靠，生活和工作都离不开电力的支撑，因而相应的用电需求越加巨大，给电力运送线路造成了很大的负荷，为了减少电力能源的耗费，下降沿途运送线路和设备的损耗，我国采纳高压和特高压输电形式，将电力更快更节约的送达需求电力的当地，设备的损耗被下降，人们日子中所要承当的电费也在下降，但不可否认的是，这种高压电缆尽管具有较大的优势，可是一旦发作故障问题，深埋地下的电缆在故障勘探和发现上比较困难，有必要使用先进的勘探设备来敏捷及时的查找呈现故障的切当方位，也促进了更多的故障检测技能的立异发展，其间接地故障的查找技能就是主要针对高压电缆故障的一种勘探技能，本文将侧重讨论其表现的效果以及具体的解决办法。
1电力电缆构成分析在对电力电缆进行细化分析的过程中，要对其构成细节展开有效调研和综合性处理，积极落实愈加有用的信息处理机制和操控模型，确保管控系统的完好度和处理作用。

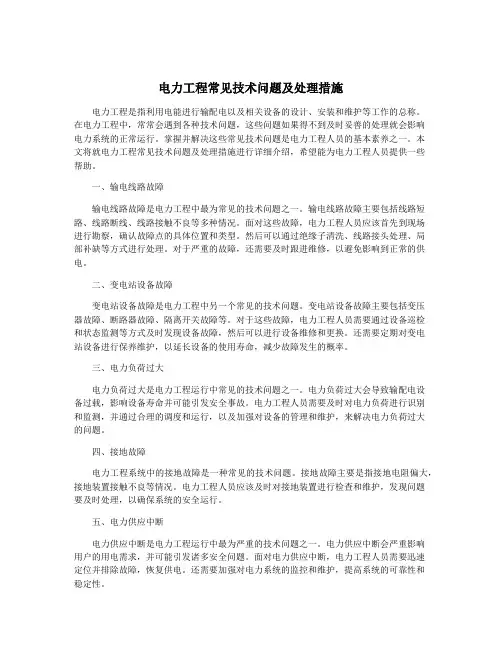

电力工程常见技术问题及处理措施
电力工程常见技术问题及处理措施电力工程是指利用电能进行输配电以及相关设备的设计、安装和维护等工作的总称。
在电力工程中，常常会遇到各种技术问题，这些问题如果得不到及时妥善的处理就会影响电力系统的正常运行。
掌握并解决这些常见技术问题是电力工程人员的基本素养之一。
本文将就电力工程常见技术问题及处理措施进行详细介绍，希望能为电力工程人员提供一些帮助。
一、输电线路故障输电线路故障是电力工程中最为常见的技术问题之一。
输电线路故障主要包括线路短路、线路断线、线路接触不良等多种情况。
面对这些故障，电力工程人员应该首先到现场进行勘察，确认故障点的具体位置和类型。
然后可以通过绝缘子清洗、线路接头处理、局部补缺等方式进行处理。
对于严重的故障，还需要及时跟进维修，以避免影响到正常的供电。
二、变电站设备故障变电站设备故障是电力工程中另一个常见的技术问题。
变电站设备故障主要包括变压器故障、断路器故障、隔离开关故障等。
对于这些故障，电力工程人员需要通过设备巡检和状态监测等方式及时发现设备故障，然后可以进行设备维修和更换。
还需要定期对变电站设备进行保养维护，以延长设备的使用寿命，减少故障发生的概率。
三、电力负荷过大电力负荷过大是电力工程运行中常见的技术问题之一。
电力负荷过大会导致输配电设备过载，影响设备寿命并可能引发安全事故。
电力工程人员需要及时对电力负荷进行识别和监测，并通过合理的调度和运行，以及加强对设备的管理和维护，来解决电力负荷过大的问题。
四、接地故障电力工程系统中的接地故障是一种常见的技术问题。
接地故障主要是指接地电阻偏大，接地装置接触不良等情况。
电力工程人员应该及时对接地装置进行检查和维护，发现问题要及时处理，以确保系统的安全运行。
五、电力供应中断电力供应中断是电力工程运行中最为严重的技术问题之一。
电力供应中断会严重影响用户的用电需求，并可能引发诸多安全问题。
面对电力供应中断，电力工程人员需要迅速定位并排除故障，恢复供电。
发电机定子接地故障处理分析
发电机定子接地故障处理分析摘要：由于发电机组中性点不采用直接接地方式，当发电机发生接地故障时，故障点将流过对地电容电流。
一般发电机的中性点是不采用直接接地的方式的，因此当发电机在运行出现问题时，出现问题的故障点会流过对地电容电流，而该电容电流所形成的电弧将会损害发电机其他部位的绝缘体从而引起铁芯的灼伤，铁芯遭到灼伤后则会形成相当具有危险性的相间或者匝间的短路问题，情况严重时还会烧毁发电机。
关键词：发电机；定子接地；故障大型汽轮发电机在电力系统中地位较重要，发电机主要由定子和转子组成，定子结构复杂，不易检修，对其保护尤为重要。
据统计，发电机最常见的故障中70% ～ 80% 的故障为定子单相接地故障。
一旦定子发生单相接地故障，若保护不及时可靠动作，接地弧光过电压可能导致发电机其他位置绝缘破损，严重时还会演变成相间或匝间短路故障。
因此，定子接地保护意义重大。
发电机定子接地是指发电机定子绕组回路及与定子绕组回路直接相连的一次系统发生的单相接地短路，通常是定子绕组绝缘破坏引起的，而发电机定子接地保护是反映上述单相接地故障的主保护。
由于大多数发电机采用中性点不接地或者经消弧线圈接地方式，所以它具有一般不接地系统单相接地短路的特点，接地电流是容性的，数值为发电机所在电压等级网络各元件对地电容电流之和。
一、故障原因分析根据以上分析发现，定子端部铁心发生松动，硅钢片在定转子之间磁拉力作用下进入定子线槽切割定子线棒是引起定子接地故障的直接原因。
而引起定子端部铁心松动的原因有以下方面。
1、设计的原因。
一是定子端部阶梯片过长，压紧效果不好，容易造成铁心松动，定子端部阶梯片由于压指约只有一半长度位于机座上，另一半为悬臂梁结构。
在拧紧压紧螺栓使铁心压紧时，必然是轭部受力较大，齿部受力较小。
对于硅钢片的任一齿而言，在齿端散张力的作用下越靠近齿根压力越大，越靠近齿端压力越小。
因此定子端部铁心在结构上看不易压紧、易松动。
2、制造的原因。

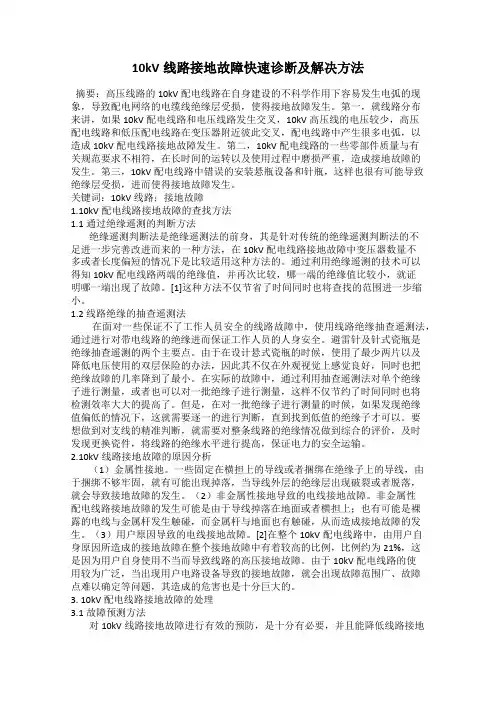

10kV线路接地故障快速诊断及解决方法
