10kv配电线路设计技术要点分析 刘朝辉
10kv配电线路设计技术要点分析刘朝辉
发表时间：2018-12-17T11:35:57.067Z 来源：《基层建设》2018年第29期作者：刘朝辉
[导读] 摘要：配电线路是电力输送的纽带，配电线路设计的合理性以及科学性，才能保证配电线路的稳定以及安全，才能促进我国的电力系统顺利的运行，避免出现严重的电力事故。
内蒙古电力（集团）有限责任公司呼和浩特供电局内蒙古呼和浩特 010010
摘要：配电线路是电力输送的纽带，配电线路设计的合理性以及科学性，才能保证配电线路的稳定以及安全，才能促进我国的电力系统顺利的运行，避免出现严重的电力事故。
因此，10kV配电线路设计技术要点进行分析具有十分重要的意义，作为配电线路设计人员必须切实掌握配电线路的设计要点，做好本职工作，为整个工程的建设奠定坚实的基础。
关键词：10kv；配电线路；设计；要点
1 10kV配电线路设计遵循的原则
在电力系统中配电线路作为重要构件，设计的合理与否直接影响着整个电力系统的正常运行，甚至会给电力企业的发展带来一定的影响。
因此在对配电线路进行设计时，要求相应的设计人员要结合实际条件，能够合理科学地利用技术，从而对配电线路进行设计：①要求设计人员要遵循科学性原则，确保整个设计的科学性，以合理科学为基础进行设计，且能够在实践中有效的应用与实施；②在进行设计时，设计人员要对安全问题进行考虑，要使整个设计方案能够保证线路的安全性；③在设计时，设计人员要秉承经济性原则，尽可能地列出多种设计方案，重点要对多种设备进行列出比较，最后选择出最合适的设计方案，在保证配电线路安全的条件下，要尽可能节约成本的支出。
2 配电线路设计的一般流程
首先，在接到设计任务之后，应及时明确线路的起点和终点以及导面截面，充分了解线路架设沿途的地形，并通过地形图初步确定路径方案，并深入实地勘测和计算，绘制路径图，再根据多种因素确保杆塔型式，如导线截面、档距、转角和现场实际情况以及地质地形等因素，并结合设计所列的材料与设备的清单，通过套用现行定额和计费程序进行工程预算的编制，最后对每个方案的技术性和经济性进行对比，得出最优化的设计方案，且做好相关整理与完善工作，切实为整个配电线路的架设提供明确的依据。
3 线路整体编制
线路整体编制说明主要包括三个部分，即设计依据、线路走径以及工程概况。
其中线路设计依据是整个设计工作的基本原则，要与施工当地的具体环境相符，线路的设计要严格执行相关文件以及标准规程。
具体而言，设计依据包括工程设计任务书、批准文号、电力系统设计文件（要经过审核批准）、上级或者设计单位的相关文件、设计合同等文件资料。
线路走径在选择线路转角与线路曲折系数时，为了体现出路径方案的优势，要充分考虑各种交通条件、地质条件、特殊气象区、森林资源与矿产资源等。
路径选择是配电线路设计中非常重要的工作环节，其直接影响着工程投资以及后续施工通道的协调等，并且设计方案的确定也要以所选择的路径为基础。
线路进行定位的原则如下：①应少占农田，方便施工、方便运行维护、交通条件方便地段，路径短，曲折系数小，做到经济、安全、合理。
②选择路径要避开不良地质、地形及石场、油库、机场，军用仓库，风水（坟）等。
③出线段采用十二、十六、二十四线电缆沟。
减少重复施工操作。
④光缆随10kV架空线路走，光缆配备一般1～2km为宜，太长不便于施工和维修，太短的话接头就多，信号的衰减大，信号不好。
⑤原则是，路径经过的地形高差尽量要小，档距适当在50~60米左右。
在选择杆塔尽量使导、地线弧垂均匀平滑，使它的受力均匀，才不会受到不平衡张力而发生铁塔扭转。
⑥在有大跨越的线路时，其方案要结合大跨越的情况，结合技术指标比较，并考虑30年洪水位影响。
⑦应考虑直线转角（5°以下）设计成直线转角杆塔。
4 线路机电部分
线路机电部分一般包括气象条件的选择、导线架设技术要求、绝缘子串和金具组装方式、导线的防振等方面内容。
①气象条件的选取。
如果10kV线路较长或气象区复杂，可分段选取气象区。
气象资料包括：最大风速的取值、电线覆冰的取值、年平均气温的确定、最高和最低气温的取值、雷电日数的取值。
将选取的气象条件分别按最高气温、最低气温、最大风速、覆冰、安装、年平均气温、外过电压、内过电压等情况进行综合数值计算。
②导线的技术要求。
按照工程设计的要求和电力系统设计，决定导线截面，论证导线型式、规格等，说明导线的主要机械和电气特性。
设计说明中包括架设线路导线最大使用应力、安全系数；根据导线的力学特性绘制特性曲线；计算出各种温度下的架设弧垂值，并列出表格。
③组装形式。
由于10kV线路的杆塔结构、绝缘子形式、导线型号不同，所以绝缘子串有不同的组装形式。
一般情况下，采用单串绝缘子串已能满足导线最大综合荷重及断线张力的要求。
对于大导线、特大档距、主要交通要道、铁路、河流、大沟或重冰区，单串绝缘子串不能满足设计要求时，采用双串绝缘子串。
④导线的防振。
导线选取安全系数、最大使用应力和平均运行应力，并考虑线路通过地区的地形、地貌及使用档距情况后，提出它们的防振措施。
影响导线产生震动的主要因素：风速、档距与线路架设高度、风向、地形、导线自身应力。
5 导体和电器的设计选用
在进行配电装置的绝缘水平设计的时候要符合国家制定的《电力装置的过电压保护设计规范》的要求，并严格按照规定的技术进行施工作业。
在进行设计的时候选用的电器能够承受的最高的工作电压不能够低于该回路的最高运行电压，而且在导体电器长期允许的电流不能小于该回路的最大持续工作电流。
在设计的时候要对电器的开断电流、多用短路电流、导体和电器的热稳定和动稳定进行详细的计算验证工作。
并要求考虑到电力系统的长远运行情况，在进行计算验证的时候，可以按照三相短路的思路进行验算工作。
如果用熔断器保护电压互感器回路时，可以不用验算热稳定和动稳定，在用高压限流熔断器对电器和导体进行保护的时候可以根据这个装置的特性进行热稳定和动稳定的计算工作。
一般情况下对于裸导体的工作温度应该低于70摄氏度，在日照的情况下对于钢芯铝线和管型导体的温度应该是小于80摄氏度，但是当裸导体的接触面有覆盖层时它的工作温度可以提升到85摄氏度。
6 线路的杆塔设计
通常10kV线路的杆塔形式包括四种，即直线杆塔、耐张杆塔、转角杆塔以及终端杆塔。
直线杆可以说是杆塔中最简单也是受力最轻的，正常时只承受导线的重力，不承受水平力，导线通过直线杆塔时只需用悬式绝缘子（中压也用支柱、针式、棒式）在垂直方向给予支撑即可。
直线段上经一定的距离必须设置耐涨杆，耐涨杆（塔）的作用主要是承受导线的水平拉力，以确保直线段上—定的弧垂，由于导线的水平拉力非常大，导线通过耐涨杆时一般需要两个方向分别用两串悬式绝缘子以导线的轴向拉紧到横担上，两串绝缘子之间就需要用
一段跳线将杆塔两边的导线连接起来，这就是跳线的一种，跳线除了自身的重力以外是不承受水平拉力的。
终端杆、大转角杆上都会用到跳线。
在进行线路设计时尽可能选择典型的设计，或者经过实际工程验证的相对成熟的形式。
选择杆塔时，要在设计方案中体现出杆塔的特点、适用环境、混凝土量等技术经济指标体现出来，针对杆塔基础建设、线路占用走廊等因素，要加以综合考虑，最后确定最适用的杆塔形式。
选择塔型和杆塔高度，要遵循经济、运行维护方便的原则，耐张塔尽可能使用较低的杆塔，受力好。
除了跨越外，悬挂点高度适中为宜，保持排杆的定位导线、地线平滑，受力均匀合理。
参考文献：
[1]梁健明.10kV配电线路设计实践分析[J].科技创新与应用，2012，18:111.
[2]黄小兵.10kV配电线路设计技术要点分析[J].中小企业管理与科技，2011，30（21）.
[2]王登灿.试论10kV配电线路防雷保护间隙的设计[J].科技致富向导，2011，18（23）。

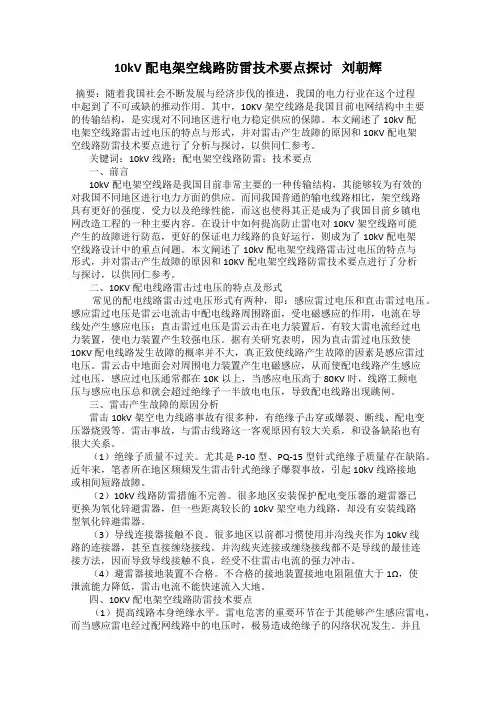

10kV配电架空线路防雷技术要点探讨 刘朝辉
10kV配电架空线路防雷技术要点探讨刘朝辉摘要：随着我国社会不断发展与经济步伐的推进，我国的电力行业在这个过程中起到了不可或缺的推动作用。
其中，10KV架空线路是我国目前电网结构中主要的传输结构，是实现对不同地区进行电力稳定供应的保障。
本文阐述了10kV配电架空线路雷击过电压的特点与形式，并对雷击产生故障的原因和10KV配电架空线路防雷技术要点进行了分析与探讨，以供同仁参考。
关键词：10kV线路；配电架空线路防雷；技术要点一、前言10kV配电架空线路是我国目前非常主要的一种传输结构，其能够较为有效的对我国不同地区进行电力方面的供应。
而同我国普通的输电线路相比，架空线路具有更好的强度、受力以及绝缘性能，而这也使得其正是成为了我国目前乡镇电网改造工程的一种主要内容。
在设计中如何提高防止雷电对10KV架空线路可能产生的故障进行防范，更好的保证电力线路的良好运行，则成为了10kV配电架空线路设计中的重点问题。
本文阐述了10kV配电架空线路雷击过电压的特点与形式，并对雷击产生故障的原因和10KV配电架空线路防雷技术要点进行了分析与探讨，以供同仁参考。
二、10KV配电线路雷击过电压的特点及形式常见的配电线路雷击过电压形式有两种，即：感应雷过电压和直击雷过电压。
感应雷过电压是雷云电流击中配电线路周围路面，受电磁感应的作用，电流在导线处产生感应电压；直击雷过电压是雷云击在电力装置后，有较大雷电流经过电力装置，使电力装置产生较强电压。
据有关研究表明，因为直击雷过电压致使10KV配电线路发生故障的概率并不大，真正致使线路产生故障的因素是感应雷过电压。
雷云击中地面会对周围电力装置产生电磁感应，从而使配电线路产生感应过电压，感应过电压通常都在10K以上，当感应电压高于80KV时，线路工频电压与感应电压总和就会超过绝缘子一半放电电压，导致配电线路出现跳闸。
三、雷击产生故障的原因分析雷击10kV架空电力线路事故有很多种，有绝缘子击穿或爆裂、断线、配电变压器烧毁等。

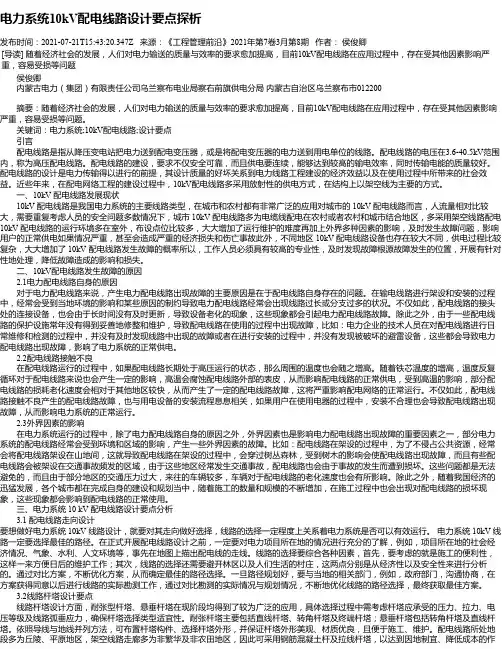

电力系统10kV配电线路设计要点探析_1
电力系统10kV配电线路设计要点探析发布时间：2021-07-21T15:43:20.347Z 来源：《工程管理前沿》2021年第7卷3月第8期作者：侯俊卿[导读] 随着经济社会的发展，人们对电力输送的质量与效率的要求愈加提高，目前10kV配电线路在应用过程中，存在受其他因素影响严重，容易受损等问题侯俊卿内蒙古电力（集团）有限责任公司乌兰察布电业局察右前旗供电分局内蒙古自治区乌兰察布市012200摘要：随着经济社会的发展，人们对电力输送的质量与效率的要求愈加提高，目前10kV配电线路在应用过程中，存在受其他因素影响严重，容易受损等问题。
关键词：电力系统;10kV配电线路;设计要点引言配电线路是指从降压变电站把电力送到配电变压器，或是将配电变压器的电力送到用电单位的线路。
配电线路的电压在3.6-40.5kV范围内，称为高压配电线路。
配电线路的建设，要求不仅安全可靠，而且供电要连续，能够达到较高的输电效率，同时传输电能的质量较好。
配电线路的设计是电力传输得以进行的前提，其设计质量的好坏关系到电力线路工程建设的经济效益以及在使用过程中所带来的社会效益。
近些年来，在配电网络工程的建设过程中，10kV配电线路多采用放射性的供电方式，在结构上以架空线为主要的方式。
一、10kV 配电线路发展现状10kV 配电线路是我国电力系统的主要线路类型，在城市和农村都有非常广泛的应用对城市的 10kV 配电线路而言，人流量相对比较大，需要重复考虑人员的安全问题多数情况下，城市 10kV 配电线路多为电缆线配电在农村或者农村和城市结合地区，多采用架空线路配电10kV 配电线路的运行环境多在室外，布设点位比较多，大大增加了运行维护的难度再加上外界多种因素的影响，及时发生故障问题，影响用户的正常供电如果情况严重，甚至会造成严重的经济损失和伤亡事故此外，不同地区 10kV 配电线路设备也存在较大不同，供电过程比较复杂，大大增加了 10kV 配电线路发生故障的概率所以，工作人员必须具有较高的专业性，及时发现故障根源故障发生的位置，开展有针对性地处理，降低故障造成的影响和损失。
10kV配电线路设计的技术要点探讨
外 界 因素 的 干扰 ，在 设 计 ｌＯｋＶ配 电线路 时 应充 分 考 虑 到各 种 影 响 道 、重 冰 区或 者大 沟 等特 殊 环 境 以及 设 置 了 大导 线 、大 档 距 等 ，可 以
因素 ，这也给 ｌＯｋＶ配 电线路设计带来很大难度 ，使得 ｌＯｋＶ配电线 设置 双 串形 式 。
合理设置杆塔 ；第 四，结合 ｌＯｋＶ配电线路设计方案 ，分析其经济性 ， 证 ，选择 比较成熟或者典型的设计型式 ，杆塔选择过程 中应充分考
编制 完 整 、详 细 的 ｌＯｋＶ配 电线 路 设 计 预 算 文 件 ；第 五 ，在 ｌＯｋＶ 配 虑到混凝土量 、适用环境 、杆塔特点等技术经济指标 ，全 面考虑
１ ｌＯｋＶ配 电线 路 设计 基本 过 程
同，一般情况下为了满足 ｌＯｋＶ配电线路的最大综合荷重和断线张
很 多 地 区 的 ｌＯｋＶ配 电线 路运 行 环境 比较 恶劣 ，容 易受 到 各 种 力 ，可 以设 置 单 串绝 缘子 串 ，对 于 ｌＯｋＶ配 电线 路 需 要经 过 交 通 要
然于心 ，结合实 际的地形情况 ，运用计算机专业软件系统编制 ｌＯｋＶ ｌＯｋＶ配 电线 路 水 平 拉力 较 大 ，线 路 经 过耐 张 杆 过 程 中要 在 横 担 上
配电线路设计方案 ，和现实情况进行科学对 比分 析 ，然后准确进行 拉紧轴向导线 ，垂直方向和水平方 向分别设置悬式双 串绝缘 子 ，杆
化 ，完善设计 内容 ，为 ｌＯｋＶ配电线路设计奠定 良好的基础。 ２ ｌＯｋＶ配 电线 路 设计 技 术要 点
的耐张塔 ，保持 良好受力 ，若 ｌＯｋＶ配电线路存在跨越 ，要设计高度 适中的悬挂点，确保排杆受力合理均匀、地线平滑、导线定位准确 。
10kv配电线路设计技术要点剖析
10kv配电线路设计技术要点剖析摘要：自从第二次工业革命以来，电力就成了人类社会进行生产活动的主要动力，如何提高在电力上的应用效率是各个国家在发展中都必须要思考的问题。
我们国家自从改革开放以来，经济就进入了一个全新的发展阶段。
社会生产中的各个领域都开始了如火如荼的建设，在这个过程中，电力可谓是一个大功臣。
在电力的支持之下，我们国家的社会主义建设才能顺利地展开。
电力作为生产中的主要能源，并不是能直接在各大生产车间产生的，它是从固定的发电站产生然后经过运输才能到达需要用电的地方。
因为电力运输是一项十分复杂的工作，在这个过程中很容易出现各种各样的事故，而且输电的效率直接影响着社会生产的进行。
所以电力的运输问题也是我们国家社会各界十分关注的。
我们国家目前采用的是10kv配电线路，这种配电线路安全性较高，输电效率也很高，对我们国家开展社会主义现代化建设有着重要的意义，不过它也依然有着很大的改进空间。
这篇文章中，我们就针对10kv配电线路设计中的一些技术要点进行剖析。
关键词：10kv；配电线路；设计；技术要点；剖析10kv配电线路是我们国家在输送电力的过程中采用的最为常见的一种方式。
这种方式建设成本较小，风险性小，比较容易控制，对输电线路周围地区居民的正常生活影响最小，而且10kv的电压来输电就能满足我们城市居民的正常生活需要以及一些工厂的生产需要。
所以自从国家改革开放以来，相关部门经过实际调查之后，就确定10kv配电线路为我们国家最基本的输电线路。
经过几十年的发展，随着社会生产力水平的不断提高，我们国家在10kv配电线路的设计技术上也在不断地取得突破，这项工作中也在不断地得到完善。
国家的电力部门也一直都十分关注对10kv输电线路的建设，要求每一条新的配电线路都必须要经过严密的考虑和计划之后才能落实建设，只有这样，才能使我们国家在电力建设上取得更多的成就，让电力能更好地为人民服务。
10kv配电线路的设计一直是相关部门进行研究的重点，因为只有一个良好的设计方案才能尽可能的减少其在日后的运行中出现的问题。
分析10kV配电线路设计技术要点
分析10kV配电线路设计技术要点配电线路设计的合理与否将在很大程度上影响配电线路的工作状态，其设计质量能否过关也将直接决定电力企业铺设该条线路的经济效益。
要想保持电力系统的稳定运行，为客户提供稳定的电能，就要优化10kV配电线路系统。
要综合实际状况合理地进行10kV配电线路设计，改善配电网的谐波问题，提升设计质量与效果。
标签：10kV配电;线路设计;技术要点1分析10kV配电线路设计的重要性10kV配电室属于基础性的配电室，也是影响电力系统安全、稳定运行的关键因素。
10kV配电室可以保障电能可靠稳定的运行，为人们的日常生活与工作提供充足的电力能源。
分析10kV配电室电气安装施工技术，了解施工设计的具体内容，重点与关键技术手段，可以保障电力系统的安全性，提升电力运输的稳定性。
在进行建设过程中，要综合不同电压的实际状况将其进行等级化分析，不同等级的配电线路之间存在一定的差异性。
在10kV配电室工程建设中，10kV 配电线路设计是较为重要的部分与内容，其主要的作用就是保障电网以及用户之间的有效链接，是电力输送的中间环节。
在配电线路中的设备质量存在一定的差异，其中输电线路相对较长，其覆盖面积也相对较为广泛，会受到各种地理问题的影响。
在电力输送过程中出现各种风险故障，不仅会影响电力系统的正常运行，也会给供电企业带来较为严重的经济损失问题。
因此必须要综合实际状况对10kV配电线路进行科学设计，保障工程结构的科学性。
合理选择电气设备，增强设计方案的安全性，提升运行的稳定性。
避免电力系统在运行过程中出现的各种风险因素，最大程度上保障其稳定运行。
2分析10kV配电线路设计技术要点2.1分析10kV配电线线路设计步骤一般来说，设计配电线路的步骤主要有以下几点：在决定铺设某一配电线路时，设计人员首先应该进行实地考察，对配电线路的起始位置、终结位置以及所需的导线截面进行再三确认;设计人员在实地勘察时需要注意线路经过区域的地形地貌，然后初步制定配电线路的行进路线。
10KV配电线路设计技术要点探析 赵晖
10KV配电线路设计技术要点探析赵晖摘要：10kV配电线路是电力系统的重要组成部分，也是电站传输电力至用户端的关键步骤，与人们日常生活、生产关系最为紧密的配电系统，是支持城乡建设、居民生活与生产的主要配电网络，对于城乡发展、工农产业有着积极推动作用。
配电线路作为电力系统中最重要的组成部分，在配电线路设计阶段，就要对各个部分进行合理的安排和配置。
只有这样才能确保配电线路的安全运行。
关键词：10kV；配电线路；设计；技术要点引言随着科学技术以及我国经济的快速发展，电网也取得了长足的发展。
配电线路是指从降压变电站把电力送到配电变压器，或是将配电变压器的电力送到用电单位的线路。
配电线路覆盖的面积非常大，线路路径设计较为复杂。
从实践情况来看，配电线路路径设计的质量会对配电线路的线损、供电稳定性、供电效率以及供电经济性等造成明显的影响。
良好的配电线路路径优化设计及选择方案，可以有效提升配电线路的综合配电能力、配电质量。
一、10kV配电线路设计的意义在配电线路过程中，可以根据电压的不同将其划分多个等级，不同等级的配电线路起着不同的作用。
由于配电线路具有设备质量不统一、线路长、覆盖面积广、地理因素影响的特点，在输送途中一旦出现故障现象，不但影响到人们的正常用电，还会给供电企业造成极大经济损失。
所以在配电线路的实施过程中，一定要选择质量较好的结构造型和电气设备，以此提高10kV配电线路的安全性和可靠性，最终实现整个电力系统的稳定运行。
二、10kV配电线路设计方案的经济性线路设计方案要在保证线路安全的前提下将工程造成本控制在最低。
项目方案的最终确定工程造价是主要影响因素之一，投资计划的制订与控制均要以工程成本为依据。
在线路设计过程中，可以通过以下几点措施控制工程造价：①采用定额设计，对总成本做出限定。
②提高路径选择的科学性与合理性，将协调、赔偿的成本控制在最低。
③设计多个方案加以比较，比如导线的选择，有些配电网在改造过程中采用绝缘导线，甚至用绝缘导线代替裸导线，这种改造方案就会加大工程的投资成本。
关于10kV配电线路设计技术的要点分析
关于10kV配电线路设计技术的要点分析作者：徐君正曹宇来源：《科学与财富》2012年第10期摘要：配电线路的安全运行关系着整个电力工程的实施和运行，在配电线路设计阶段，就要对各个部分进行合理的安排和配置。
作为当前配电线路的主流，架空线路是电力网的重要组成部分，其作用是疏松和分配电能。
架空配电线路是采用电杆将导线悬空架设，直接向用户供电的配电线路。
架空线路一般按电压等级分，1kV及以下的为低压架空配电线路，1kV以上的为高压架空配电线路。
本文简要针对配电线路设计的各个过程进行客观分析，主要对线路设计的技术要点进行论述。
关键词：配电线路设计要点电力工程 10kV发电厂、变电站、输电线路、配电线路和负荷构成了完整的电力系统。
其中配电线路是将电力输送到用户手中的最后一个环节。
由于电力的生产、供应和销售是同步进行的，这就要求提高配电线路的质量，保证整个电力系统的安全可靠运行，同时保障供电企业的经济效益得到实现。
配电线路的设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、环境效益和社会效益。
近年来，在配网工程建设和改造中，10kV配电路线大多数运用在农村地区，采用架空线或者是以架空线为主的混合结构形式，一般为放射性的供电方式。
一、线路设计的一般流程1、测量定位。
线路测量及杆塔定位通常根据设计部门提供的线路平、断面图和杆塔明细表。
定位方法可采用标杆定位法和经纬仪定位法。
杆坑定位应准确。
对于1-0kV及以下架空配电线路直线杆，杆坑中心顺线路方向的位移不应超过设计档距的3%；横线方向上位移不应超过50mm。
转角杆、分支杆杆坑中心横线路、顺线路位移不应超过50mm。
2、挖坑杆坑中心位置确定后，即可根据中心桩位和图纸规定尺寸，量出挖坑范围，用白灰在地面上画出白粉线，坑口尺寸应根据基础埋深及土质情况来定。
杆坑形式分为圆形坑和长方形坑，当采用抱杆立杆时还要留有滑坡（马道）。
无论是圆形坑、方形坑或拉线坑，坑底均应基本保持平整，便于进行检查测量坑深。
关于10kV配电线路设计技术的几个要点分析
关于10kV配电线路设计技术的几个要点分析发表时间：2017-12-18T11:26:42.787Z 来源：《电力设备》2017年第24期作者：宋小辉孙晓鹏[导读] 摘要：近几年来，我国的电力建设越来越多，人们对于电力建设质量的要求也越来越高。
（国网山东省电力公司乳山市供电公司山东乳山 264500）摘要：近几年来，我国的电力建设越来越多，人们对于电力建设质量的要求也越来越高。
在电力建设的过程中，对于配电线路设计和施工建设有着较为严格的要求，这些设计和施工的合理与否将会直接影响电力工程的运行效率和获得的利益。
而配电线路是电力系统的一个重要组成部分，对配电线路设计技术的娴熟掌握能够为电力企业经济建设的发展带来促进的作用。
因此，对配电线路设计的优化十分关键，通过提高配电线路设计的技术水平，可以改善配电线路的可靠性，为供电的持续性与稳定性提供保障。
关键词：10kV配电；线路设计；要点分析引言配电线路和负荷构成了完整的电力系统。
其中配电线路是将电力输送到用户的最后一个环节。
要不断的提高配电线路的质量，保证整个电力系统的安全可靠运行，同时又保障供电企业的经济效益。
配电线路设计是电力传输实施的前提和保障。
设计质量的优劣直接关系到电力线路工程建设的经济效益、社会效益与环境效益。
所以我们要基于这个问题足够的重视。
1.线路设计的现状在实际应用中，配电线路的设计会受到很多因素的影响，在进行设计过程中每一个步骤都必须要确切的落实到位。
在接受任务之后，要对线路的起点、终点以及导线截面进行明确的了解。
还要掌握沿途地形，在地形图上初步选定路径方案，并进行现场的勘测计算，绘制出路径图。
然后根据实际情况，如气象、转角、导线截面、档距和现场地形等，选择合适杆塔型式。
还要根据设计列出所需设备材料的清单，套用现行定额、计费程序编制工程预算。
最后对各个方案进行技术经济的对比，然后选择最为合适的方案，并对其进行整理和完善，形成全套的设计资料。
浅谈10kV 配电线路设计技术要点
浅谈10kV 配电线路设计技术要点发表时间：2018-05-31T09:50:34.087Z 来源：《基层建设》2018年第9期作者：何翠燕[导读] 摘要：随着电力工程产业的飞速发展，电力企业之间竞争越来越激烈，为了提高电力企业的市场竞争力，必须加强对配电线路设计和施工的监督与管理，配电线路才能够将用户和电力系统进行有效的连接，将电力系统的作用充分发挥出来，因此，要严格遵照国家的有关规定进行配电线路的设计，确保电力工程的顺利进行，提高电力企业的经济效益和保障社会效益。
广东南海电力设计院工程有限公司 528000摘要：随着电力工程产业的飞速发展，电力企业之间竞争越来越激烈，为了提高电力企业的市场竞争力，必须加强对配电线路设计和施工的监督与管理，配电线路才能够将用户和电力系统进行有效的连接，将电力系统的作用充分发挥出来，因此，要严格遵照国家的有关规定进行配电线路的设计，确保电力工程的顺利进行，提高电力企业的经济效益和保障社会效益。
关键词：10kV配电线路；设计；技术要点引言配电线路是电力系统的重要组成部分之一，与发电厂、变电站、输电线路和负荷一起构成了一个完整的电力系统。
配电线路是电力系统中保障电力传输实施的重要前提，它的质量直接影响并决定着电力线路工程的建设质量与经济效益，甚至还可能会影响到社会环境效益。
因此，电力运行管理中，做好配电线路的设计尤为重要。
对于电力系统运行来说，系统中任意一个环节或一个构成部分出现了差错，电力系统的运行安全都会受到影响。
所以必须要严格做好电力系统中各个构成部分的设计控制，尤其是配电线路。
1 10kV 配电线路设计的重要意义在整个配电线路中，根据电压的不同可以划分很多等级。
例如 35 kV 以上的电压线路主要运用于远距离输电，10kV配电线路则用于连接电网和终端用户，10kV配电线路是将电能输送到用户手中的最后环节，也是整个配电系统最重要的部分。
由于配电线路具有线路多、设备质量不统一、覆盖面积广和容易受环境、地理因素的影响等特点，一旦在电能的输送过程中出现线损和故障等问题，不仅会影响居民的正常用电，还会给供电企业造成经济损失。
10kV配电线路设计技术要点
10kV配电线路设计技术要点作者：谢道安来源：《环球市场》2017年第15期摘要：对于10kV配电线路的设计问题，将会直接影响到整个电力系统的稳定运行，与企业的经济效益、社会效益息息相关。
设计人员在设计过程中必须要重视10kV配电线路的实际设计要求，综合线路的具体实际情况，进而能够设计出科学、合理的实施方案，确保电能的高效率安全运输，保证整个电力系统的安全稳定运转。
基于此，本文将着重分析探讨10kV配电线路设计技术要点，以期能为以后的实际工作起到一定的借鉴作用。
关键词：10kV；配电线路；设计1、10kV配电线路设计原则在电力系统中配电线路作为重要构件，设计的合理与否直接影响着整个电力系统的正常运行，甚至会给电力企业的发展带来一定的影响。
因此在对配电线路进行设计时，要求相应的设计人员要结合实际条件，能够合理科学地利用技术，从而对配电线路进行设计。
1）要求设计人员要遵循科学性原则，确保整个设计的科学性，以合理科学为基础进行设计，且能够在实践中有效的应用与实施；2）在进行设计时，设计人员要对安全问题进行考虑，要使整个设计方案能够保证线路的安全性；3）在设计时，设计人员要秉承经济性原则，尽可能地列出多种设计方案，重点要对多种设备进行列出比较，最后选择出最合适的设计方案，在保证配电线路安全的条件下，要尽可能节约成本的支出。
2、10kV配电线路设计技术要点2.1配电装置选择在选择配电装置时，需要考虑的因素比较多，主要有以下几点：1）特定地区背景下的地形因素、天气因素和水文条件等，同时，也要考虑气候、温度和湿度等因素。
如果周边温度比配电装置最小承受温度要低，则需要对其进行保温，严格控制开关的破冰厚，使其不超过设计的最高要求，避免寒冷天气时发生电力事故。
如果周边温度比较高，可以优先选用湿热带型配电装置，并对其进行适当的防护。
2）在设计配电装置时，要兼顾其抗震要求，落实具体的地震预防措施，使其与国家电力抗震设计要求相符合，确保配电装置处于安全的运行状态。
