高支模控制要点
高支模满堂脚手架监理控制要点及措施
在高支模满堂脚手架的施工过程中，监理的控制要点及措施包括但不限于以下几点：
1. 方案审核：监理需严格审核脚手架搭设方案，确保方案科学合理、符合相关规范和标准。
2. 材料检验：所有使用的材料必须经过检验合格，包括钢管、扣件、脚手板等，不得使用不合格或损坏的材料。
3. 基础处理：脚手架的基础必须坚实、平整，必要时应进行加固处理，以保证整体结构的稳定性。
4. 立杆间距：立杆的纵横间距应根据设计要求和施工规范进行设置，确保承载力满足要求。
5. 连墙件设置：应按照设计要求设置连墙件，以保证脚手架的整体稳定性和抵抗水平力的能力。
6. 剪刀撑和斜撑设置：剪刀撑和斜撑的设置应符合规范要求，增强结构的整体刚度。
7. 安全防护：脚手架四周应设置安全网和其他必要的防护措施，以防坠落物伤人。
8. 荷载控制：监理应确保施工荷载不超过设计荷载，严禁超载作业。
9. 施工监测：施工过程中应进行实时监测，包括对脚手架的垂直度、水平度以及整体稳定性的检查。
10. 应急预案：监理应参与制定应急预案，包括脚手架失稳、火灾等情况的应急处理措施。
11. 施工人员培训：确保施工人员接受专业培训，了解脚手架的安全使用和维护知识。
12. 拆除程序：脚手架拆除前应制定详细的拆除方案，并经监理审核批准，确保拆除过程安全有序。
13. 记录和报告：监理应详细记录脚手架的检查、维护和任何异常情况，并及时报告给相关责任人。
通过上述控制要点和措施的严格执行，可以确保高支模满堂脚手架的施工安全和工程质量。
高支模施工及管控要点
项目部 验收
验收人员：
分公司 验收
监理等 多方验Biblioteka 收第二部分 高支模施工管控要点
8 其他
(1)在中间水平剪刀撑位置设置水平防坠兜网; (2)高支模区域水平杆宜与结构进行刚性连接加固，条件允许，支撑架宜超出顶部荷载加载区投影 范围向外延伸布置2~3跨（高支模区域与非高支模区域立杆间距成模数关系）; (3)支撑模架搭设过程中安排专人旁站监督，操作工人必须全程系挂安全带； (4)高支模投影覆盖区域临边设置三道横杆作为临边防护；
2、布设立杆、扫地杆
3、搭设水平杆
4、立杆接长、上一道水平杆搭设
第二部分 高支模施工管控要点
2 高支模架体搭设流程
5、水平、竖向剪刀撑搭设
6、可调顶托布设
第二部分 高支模施工管控要点
3 立杆
（1）立杆底部设置垫板，100*100mm的模板；基础坚实可靠、排水畅通； （2）立杆间距 高支模区域立杆间距尽量与非高支模区域立杆间距成模数，以保证高支模区域与非高支模区域能 相连拉通；主梁边300mm往外排布立杆，确保立杆间距满足要求； （3）立杆长度、接长
验收方法、工具 外观检查钢管壁厚、外径、长度
游标卡尺、卷尺
外观检查、称重及扭力扳手
外观检查、模板壁厚及尺寸 卷尺
外观检查、木方截面尺寸及长度 卷尺
验收要求 钢管壁厚不小于2.7mm，外径
48mm 平均0.85kg/个；
钢管脚手架扣件螺母紧固力矩值不 应小于40Nm，且不应大于65Nm
模板无破损，板厚不小于12mm
木方截面尺寸不小于45*95mm
材料进场验收条件按照专项方案要求进行把控，在编制专项方案进行受力验收的时候，所用 材料计算参数，如钢管壁厚、模板板厚及木方截面尺寸要考虑到场施工实际材料参数，避免计算 时按标准值，实际施工时低于计算值情况的出现

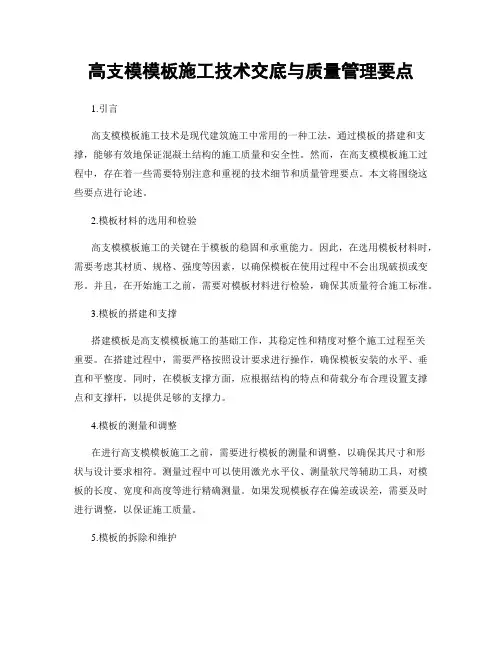

高支模模板施工技术交底与质量管理要点
高支模模板施工技术交底与质量管理要点1.引言高支模模板施工技术是现代建筑施工中常用的一种工法，通过模板的搭建和支撑，能够有效地保证混凝土结构的施工质量和安全性。
然而，在高支模模板施工过程中，存在着一些需要特别注意和重视的技术细节和质量管理要点。
本文将围绕这些要点进行论述。
2.模板材料的选用和检验高支模模板施工的关键在于模板的稳固和承重能力。
因此，在选用模板材料时，需要考虑其材质、规格、强度等因素，以确保模板在使用过程中不会出现破损或变形。
并且，在开始施工之前，需要对模板材料进行检验，确保其质量符合施工标准。
3.模板的搭建和支撑搭建模板是高支模模板施工的基础工作，其稳定性和精度对整个施工过程至关重要。
在搭建过程中，需要严格按照设计要求进行操作，确保模板安装的水平、垂直和平整度。
同时，在模板支撑方面，应根据结构的特点和荷载分布合理设置支撑点和支撑杆，以提供足够的支撑力。
4.模板的测量和调整在进行高支模模板施工之前，需要进行模板的测量和调整，以确保其尺寸和形状与设计要求相符。
测量过程中可以使用激光水平仪、测量软尺等辅助工具，对模板的长度、宽度和高度等进行精确测量。
如果发现模板存在偏差或误差，需要及时进行调整，以保证施工质量。
5.模板的拆除和维护模板的拆除是高支模模板施工中的最后一个环节，也是质量控制的重点之一。
在拆除模板之前，需要进行检查和测试，确保混凝土已经达到预定强度，并且没有任何与模板相关的问题。
同时，在拆除过程中，要小心谨慎，避免对混凝土结构造成损坏或破坏。
此外，为了保持模板的完好性和使用寿命，需要进行模板的定期维护，清理和修复损坏部分。
6.模板的使用注意事项在高支模模板施工中，还有一些需要特别注意的使用事项。
首先，要保证模板的使用环境干燥、清洁，避免受到湿气、灰尘等污染。
其次，施工人员在使用模板时应佩戴安全防护装备，如安全帽、手套等，以确保施工过程的安全性。
此外，模板的存放和运输也需要注意防止损坏和碰撞。

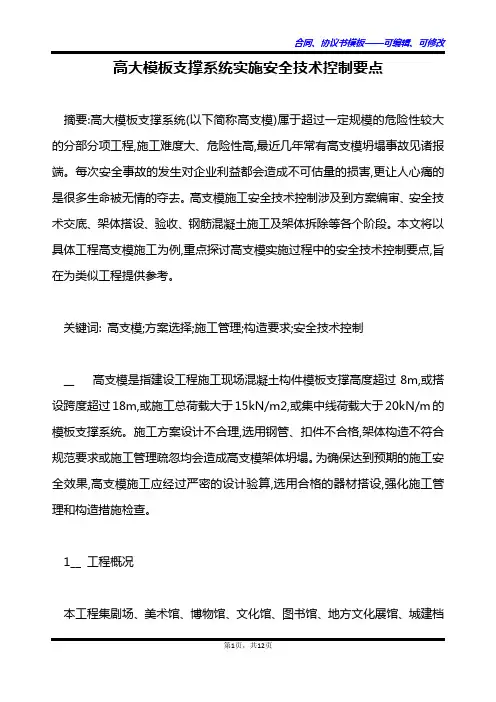

高大模板支撑系统实施安全技术控制要点
高大模板支撑系统实施安全技术控制要点摘要:高大模板支撑系统(以下简称高支模)属于超过一定规模的危险性较大的分部分项工程,施工难度大、危险性高,最近几年常有高支模坍塌事故见诸报端。
每次安全事故的发生对企业利益都会造成不可估量的损害,更让人心痛的是很多生命被无情的夺去。
高支模施工安全技术控制涉及到方案编审、安全技术交底、架体搭设、验收、钢筋混凝土施工及架体拆除等各个阶段。
本文将以具体工程高支模施工为例,重点探讨高支模实施过程中的安全技术控制要点,旨在为类似工程提供参考。
关键词: 高支模;方案选择;施工管理;构造要求;安全技术控制__ 高支模是指建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m,或施工总荷载大于15kN/m2,或集中线荷载大于20kN/m的模板支撑系统。
施工方案设计不合理,选用钢管、扣件不合格,架体构造不符合规范要求或施工管理疏忽均会造成高支模架体坍塌。
为确保达到预期的施工安全效果,高支模施工应经过严密的设计验算,选用合格的器材搭设,强化施工管理和构造措施检查。
1__ 工程概况本工程集剧场、美术馆、博物馆、文化馆、图书馆、地方文化展馆、城建档案馆、城市规划展馆、球幕影院等为一体的综合性场馆。
以上各个场馆均存在大空间,高支模区域建筑面积约7700m2,模板支撑高度最低处9.5 m。
尤其是剧场部位,存在型钢混凝土柱和预应力梁组合结构,最大支撑高度达22.3 m。
该区域梁最大截面为800mm_2300mm(支撑高度19.9 m、跨度20m、集中线荷载46.9 2kN/m),另有截面为600mm_ mm的梁(支撑高度20.4 m、跨度9m、集中线荷载30.6 kN/m),预应力梁最大截面为500mm_1800mm(支撑高度20.4 m、跨度30m、集中线荷载23kN/m)。
2 __ 方案选择1) 本工程板底采用托梁支撑形式。
模板采用15mm厚覆膜木胶板,板下次楞采用50_70mm木方。
监理高支模控制要点
一、监理控制要点（一）事前监理控制要点与方法1.高支撑模板系统是指高于或等于4.5m的模板及其支撑系统。
2.高支撑模板系统应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀、变形、断裂、螺栓松动的钢支撑材料搭设支撑.3.高支撑模板系统的钢支撑的设计应符合现行国家标准《钢结构设计规范》。
4.建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。
技术方案必须经企业的技术和安全负责人审批、签字并加盖企业技术和安全部门的公章，技术方面报送监理公司，监理工程师审核批准后才能实施方案。
5.高支撑模板系统的技术方案应包括模板及其支撑系统的设计，搭设与拆除，混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。
6.高支撑模板系统技术方案的编写应根据国家和行业的有关规定、标准和规定，结合工程和企业的实际情况进行，并应遵循以下原则：（1）技术方面应有计算书，计算书应包括施工载荷计算，模板及其支撑系统的强度、刚度、稳定性、抗颠覆等方面的验算,支承层承载的验算。
（2）模板及支撑的设计应考虑下列各项荷载：①模板及其支架自重；②新浇筑混凝土自重；③钢筋自重；④施工人员及施工设备荷载；⑤泵送混凝土产生的施工荷载。
（3）对已重复使用多次的模板，支撑材料，应作必要的强度测试，技术方案应以材料强度实测作为计算依据。
（4）技术方案应有支撑平面布置图，模板及其支撑的立面图和剖面图，节点大样等施工图。
（5）高支撑模板立柱4.5m以下部分，应设置不少于两道的纵横水平拉杆；立柱4.5m以上部分每增高1.5m应相应加设一道水平拉杆。
剪刀撑应纵横设置，且不少于两道，其间距不得超过6.5m；支撑主梁的立柱必须设置剪刀撑。
（6）对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗颠覆能力计算确定水平拉杆，剪刀撑的设置。
（二）事中监理控制要点与方法：1.施工单位应明确高支撑模板系统施工现场安全责任人，负责施工过程的安全管理工作。
监理高支模控制要点
监理高支模控制要点高支模是指在混凝土用模具来围挡住的结构工程施工中，主要用于浇筑墙体、柱子、梁等构件。
由于高支模施工的工艺比较复杂，需要监理人员对其进行严密的控制和监督，以确保施工的质量和进度。
高支模施工的要点主要包括以下几个方面：1.模板及支撑结构的检查和验收：在施工前，要对模板和支撑结构进行检查，确保其质量和安全可靠，符合设计要求。
模板表面应平整、无明显变形和损坏，支撑结构应牢固可靠，满足荷载要求。
2.模板的搭设和拆除：模板的搭设和拆除是高支模施工中的重要环节。
在搭设时，要按照设计要求进行，保证模板的稳定性和准确性，注意梁、柱、墙位、孔洞等要求的准确控制。
在拆除时，要注意操作规范，避免对结构产生不必要的影响。
3.混凝土的浇筑和养护：在浇筑混凝土前，要对模板进行检查，确保完好无损。
浇筑前，要进行模板防渗处理，防止混凝土漏浆和稀释。
混凝土浇筑时，要注意均匀与连续，避免出现空鼓、裂缝等问题。
浇筑后，要对混凝土进行养护，保持适宜的湿度和温度，以确保混凝土的强度和稳定性。
4.模板的保护及维护：在施工中，要对模板进行保护和维护，确保其正常使用和寿命。
特别是在拆除模板后，要及时进行清理和修复，避免对模板造成不必要的损坏。
5.临时支撑的控制：高支模施工中，临时支撑的控制非常重要。
在施工过程中，要对临时支撑进行监测和调整，确保其稳定性和安全可靠。
特别是在梁、柱等重要构件浇筑后，要及时进行调整和加固，以保证施工的质量和安全。
6.现场组织及施工管理：为了保证高支模施工的效果和质量，需要进行严密的现场组织和施工管理。
要对施工过程进行全面监督和检查，及时处理施工中的问题和难题。
同时，要加强与其他相关部门和单位的沟通协调，共同推进施工进度。
在高支模施工中，监理人员的工作非常重要，他们需要对施工过程进行全面的监督和控制，确保施工的质量和进度。
同时，要与施工人员和其他相关人员密切合作，共同解决施工中的问题，确保施工的顺利进行。
浅谈盘扣架高支模施工质量控制要点
浅谈盘扣架高支模施工质量控制要点摘要：高大模板支撑体系属于是危险性较大的分部分项工程，本文将以盘扣式高大模板支撑体系的施工流程、安全控制措施、质量控制措施等方面进行阐述。
关键词：高支模、施工工艺、安全控制引言：随着经济的快速发展、城市化建设的快速推进，建筑结构也不在只需要满足居住功能，而是朝着“超高”“大跨”等方向发展。
在现场实际施工中，因施工方案编制不够完善、构造措施欠缺、施工现场违规操作、模板支撑材料不合格等因素，使得高大模板支撑体系具有更大的危险性，更容易出现群死群伤的事故。
一、高大模板支撑体系概述根据《危险性较大的分部分项工程安全管理规定》要求，混凝土模板支撑工程搭设高度8m及以上，或搭设跨度18m及以上，或施工总荷载（设计值）15kN/m2及以上，或集中线荷载（设计值）20kN/m及以上的属于超过一定规模的危险性较大的分部分项工程，需要编制专项施工方案，需要经过专家论证，在施工过程中需要对质量严格把控。
二、高大模板支撑体系施工方案2.1工艺流程方案编制弹线定位搭设支模架调整托梁摆主梁架体验收调整模板标高及起拱铺设模板清理、刷油模板标高、平整度复核验收混凝土浇筑2.2 主要施工要点在支撑架搭设时，必须严格按照专项施工方案计算书进行搭设。
梁板支架纵横向均布置水平杆，底层纵横向水平杆作为扫地杆距离地面高为小于550mm，中间步距设为1500mm，架体最顶层的水平杆步距应比标准步距缩小一个盘扣间距。
梁板下步距按照以下进行设计：1）板下中间步距为1500mm，顶端步距≤1000mm；2）梁下中间步距1500mm，顶端步距≤1000mm；3）梁下支撑系统采用盘扣模数横杆相连，确保梁板支撑系统整体相连；4）模板支架U型顶托伸出顶层水平杆或双拼8#槽钢托梁的悬臂长度严禁超过650mm，且丝杆外露长度严禁超过400mm，可调底座插入立杆长度不得小150mm；5）模板支架可调底座调节丝杆外露长度不应大于200mm，作为扫地杆的最底层水平杆离地高度不应大于550mm；6）模板支架与周围已建成的结构进行可靠连接；7）按照施工方案计算书结果隔N布1的方式布置斜拉杆。
监理高支模控制要点说明
、监理控制要点(一)事前监理控制要点与方法1.咼支撑模板系统是指咼于或等于4.5m的模板及其支撑系统。
2.高支撑模板系统应采用钢支撑作立柱，不得使用竹木作立柱，不得使用严重锈蚀、变形、断裂、螺栓松动的钢支撑材料搭设支撑.3.高支撑模板系统的钢支撑的设计应符合现行国家标准〈钢结构设计规范》。
4.建设工程高支撑模板系统施工前应由施工单位编制专项技术方案。
技术方案必须经企业的技术和安全负责人审批、签字并加盖企业技术和安全部门的公章，技术方面报送监理公司，监理工程师审核批准后才能实施方案。
5.高支撑模板系统的技术方案应包括模板及其支撑系统的设计，搭设与拆除，混凝土浇筑方法和浇筑过程观测及安全控制要求等方面内容。
6.高支撑模板系统技术方案的编写应根据国家和行业的有关规定、标准和规定，结合工程和企业的实际情况进行，并应遵循以下原则：(1)技术方面应有计算书，计算书应包括施工载荷计算，模板及其支撑系统的强度、刚度、稳定性、抗颠覆等方面的验算，支承层承载的验算。
(2)模板及支撑的设计应考虑下列各项荷载：①模板及其支架自重；②新浇筑混凝土自重；③钢筋自重；④施工人员及施工设备荷载；⑤泵送混凝土产生的施工荷载。
（3）对已重复使用多次的模板，支撑材料，应作必要的强度测试，技术方案应以材料强度实测作为计算依据。
（4）技术方案应有支撑平面布置图，模板及其支撑的立面图和剖面图，节点大样等施工图。
（5）高支撑模板立柱4.5m以下部分，应设置不少于两道的纵横水平拉杆；立柱4.5m以上部分每增高1.5m应相应加设一道水平拉杆。
剪刀撑应纵横设置，且不少于两道，其间距不得超过 6.5m ；支撑主梁的立柱必须设置剪刀撑。
（6）对于特殊的工程结构，当模板面非水平面或施工荷载不均衡时，应按整体稳定性和抗颠覆能力计算确定水平拉杆，剪刀撑的设置。
（二）事中监理控制要点与方法：1.施工单位应明确高支撑模板系统施工现场安全责任人，负责施工过程的安全管理工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检查资质证、上岗证、体检证
3
1、工程技术负责人向搭设及使用人员做安全技术交底。交底记录签名存档。
查看记录、技术交底卡
4
1、门架、配件、钢管、扣件要符合国家标准,检查管径、厚度及外观,合格才能使用(检查验收内容见<<建筑施工扣件或钢管脚手架安全技术规范>>JGJ130-20013.13,8.11,8.12,8.13
序
监理工作控制要点
备注
1
1、审批高支模施工方案及计算书,专业监理工程师及总监理工程师签认。
2、根据（建质（2009）87号），当高大模板工程达到超过一定规模的危险性较大的分部分项工程范围的，须组织5名及以上的专家组对专项方案进行论质,架子工持证上岗,有定期体检报告。
2、模板及支撑的计算时应考虑下列各项荷载：
①模板及其支架自重；
②新浇筑混凝土自重；
③钢筋自重；
④施工人员及施工设备荷载；
⑤泵送混凝土产生的施工荷载。
有计算书
6
1、支架立杆基础必须坚固，按计算要求严格控制支架沉降量。
2、立杆的支承面是泥土地面时，应采取排水措施，并应在平整、夯实后必须做板压测试，加设满足承载力要求的垫块支承立杆。
2、<<建筑施工门式或钢管脚手架安全技术规范>>JGJ130-2000附录A)
3、对已重复使用多次的模板、支架材料，应作必要的强度测试，技术方案应以材料强度实测值作为计算依据。
有合格证、
检验报告
5
1、高支模专项方案应有计算书。计算书应包括施工荷载计算，模板及其支架系统的强度、刚度、稳定性、抗倾覆等方面的验算，支承层承载的验算。
2、模板支架四边与中间每隔4排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。
3、剪刀撑搭接长度大于1000MM，采用3个旋转扣件，旋转扣件中心线至主节点的距离不宜大于150mm。
10
1、按支顶架施工设计方案搭设、自检、互检、专检后报专业监理工程师验收,签认模板安装验收记录表
11
1、浇注混凝土时要密切检测支架的沉降及变形,并按施工方案及时处理,监理员旁站。
地基承载力达到施工组织设计的要求
7
1、立杆纵横布置准确,上下对齐驳接,接驳位要错开,梁底模支架为单根杆时,其离中心线小于25毫米,垂直度2毫米,允许偏差15毫米。
按支顶架施工设计方案全数检查合格
8
1、可调螺杆伸出钢管顶部不大于200MM,螺杆外径与立柱钢管内径的间隙不大于3MM。
9
1、满堂模板支架立柱，在外侧周圈应设置由下至上的竖向连续式剪刀撑，中间每隔四排立杆设置一道纵、横向竖向剪刀撑，由底至顶连续设置。
支架顶无变形
和沉降
12
1、模板及支架拆卸顺序及安全措施应按施工方案执行,要单位工程负责人进行拆除安全技术交底及报批监理工程师批准后才能拆除。
2、按上至下,先装后拆,后装先拆原则拆除,监理工程师巡查,签认模板拆除验收记录表
确保拆除的安全性
