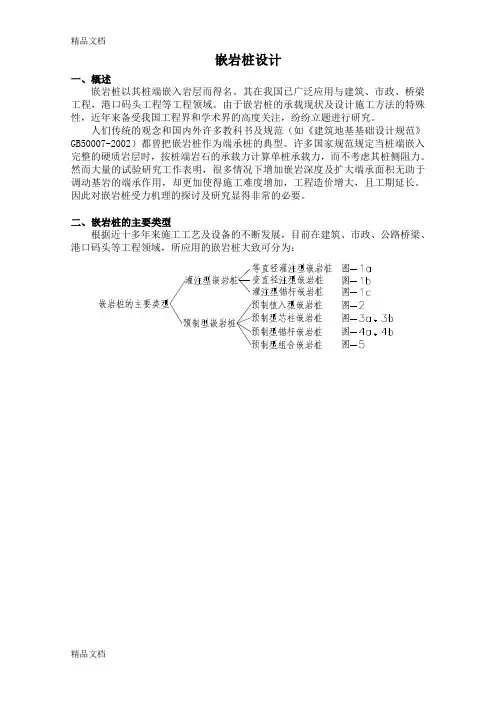

(整理)浅析嵌岩桩设计

嵌岩桩设计一、概述嵌岩桩以其桩端嵌入岩层而得名。
其在我国已广泛应用与建筑、市政、桥梁工程,港口码头工程等工程领域。
由于嵌岩桩的承载现状及设计施工方法的特殊性,近年来备受我国工程界和学术界的高度关注,纷纷立题进行研究。
人们传统的观念和国内外许多教科书及规范(如《建筑地基基础设计规范》GB50007-2002)都曾把嵌岩桩作为端承桩的典型。
许多国家规范规定当桩端嵌入完整的硬质岩层时,按桩端岩石的承载力计算单桩承载力,而不考虑其桩侧阻力。
然而大量的试验研究工作表明,很多情况下增加嵌岩深度及扩大端承面积无助于而作为建筑工程中广泛采用的为等直径的人工挖孔或钻孔灌注桩以及带扩大头的人工挖孔桩。
三、嵌岩桩受力基本特性国外嵌岩桩的应用与研究开展的比较早。
Reese等于1668年发表了世界上比较早的一根埋设量测元件的嵌岩桩桩顶荷载随深度变化的试验报告,该报告中桩长5.5米,桩径0.76米,长径比L/d=11.7,嵌岩深度hr=4.2d(d为桩径),持力层为岩土页岩,实测结果表明:桩端反力约占总荷载的15 ~25%。
美国自由广场一号楼下的一根L=8.8m,L/d=3.4,嵌岩深度hr=1.65d的嵌岩桩,从成桩至上部结构竣工后持续两年多的观测表明:在不同的荷载水平下,桩顶始终有60%~70%的荷由桩侧承担,国内对嵌岩桩承载性能的研究开始于上个世纪七十年代,在四川某桥梁工地实测的一根桩径0.6m,桩嵌入砂质粉土页岩3米,无覆盖层的荷载传递曲线表明,该桩侧阻在总荷载中所占比例为88%,而桩端阻力仅为12%。
80年代广东洛溪大桥嵌岩桩进入泥质砂岩3.0米,桩长28.5米,桩径1米,实际测得桩端荷载在总荷载中所占比例为11%。
嵌岩桩的承载和变形性状受到许多因素的影响,十分复杂,通过国内外大量试桩资料的分析,可以将嵌岩桩的承载性能的基本特征归纳为如下几个方面:1)在通常情况下,当L/d<20时,Q端/Q总自100%减少到30%;当20<L/d<64时,Q端/Q总一般不超过20%,不少桩在L/d=10~15之间开始起作用。
嵌岩灌注桩的岩层确定

水 运 工程
Po t & W a ewa En i e ig r tr y gne rn
J n 2 1 u.0 1
No S ra .6 e ilNo. 4 45
第 6期
总 第 4 4期 5
互
应 用 于 实际 工程 。
嵌 岩 灌 注桩 的岩 层确 定
22 根 据捞 出的碴样 确定 . 目前 普遍 使 用 此 法 。此 法 有 不 足 之处 。 因为
度不 小 于 3倍 桩径 ;不 作 水平静 载 荷试 验 的工 程 , 当嵌 岩端 按 同结考 虑 时 ,嵌 岩深 度 不 应 小 于 规范 规 定 的计 算 深 度 ,且 不 小 于 1 . 嵌 岩 段 桩 径 。 5倍 ”
外 界 因素 影 响 。嵌 岩 灌 注桩 结 构 形式 的码 头 断 面
见 图 1 。
在 其 结 构选 型 上 ,多采 用 嵌 岩灌 注 桩 。同 时 ,在
一
些 内河 大 中型 码 头施 工 中 , 由于受 地 质 因素 影
灌 注 桩 工 效关 键 在 嵌 岩 工 序 ,尤 其 是 岩 层 高 程 的确 定 。 目前 ,由于 没有 准 确 和 统一 的鉴 别 岩
第 6期
余
敏 :嵌 岩 灌 注桩 的岩 层 确 定
・6 l 5・
图 1 某嵌 岩 灌 注 桩 码 头 断 面
如何 准确 地判定 岩性 ,乃 当务之 急 。
花 岗岩其 单轴 极 限强度 高达 10MP ,中等风化软 4 a 质岩石其单轴极限强度在 3 P 0M a以下 。由于岩石强
其 桩基 要求嵌 岩深 度为 中等 风化 岩 5 , j或微 风化 岩
层 3 。 同时各 类 岩石 强 度相 差甚 大 ,如 中等 风 化 D

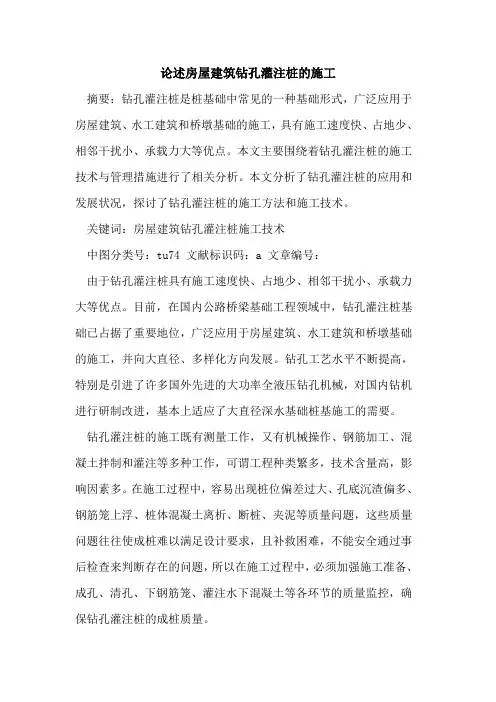

论述房屋建筑钻孔灌注桩的施工

论述房屋建筑钻孔灌注桩的施工摘要:钻孔灌注桩是桩基础中常见的一种基础形式,广泛应用于房屋建筑、水工建筑和桥墩基础的施工,具有施工速度快、占地少、相邻干扰小、承载力大等优点。
本文主要围绕着钻孔灌注桩的施工技术与管理措施进行了相关分析。
本文分析了钻孔灌注桩的应用和发展状况,探讨了钻孔灌注桩的施工方法和施工技术。
关键词:房屋建筑钻孔灌注桩施工技术中图分类号:tu74 文献标识码:a 文章编号:由于钻孔灌注桩具有施工速度快、占地少、相邻干扰小、承载力大等优点。
目前,在国内公路桥梁基础工程领域中,钻孔灌注桩基础已占据了重要地位,广泛应用于房屋建筑、水工建筑和桥墩基础的施工,并向大直径、多样化方向发展。
钻孔工艺水平不断提高,特别是引进了许多国外先进的大功率全液压钻孔机械,对国内钻机进行研制改进,基本上适应了大直径深水基础桩基施工的需要。
钻孔灌注桩的施工既有测量工作,又有机械操作、钢筋加工、混凝土拌制和灌注等多种工作,可谓工程种类繁多,技术含量高,影响因素多。
在施工过程中,容易出现桩位偏差过大、孔底沉渣偏多、钢筋笼上浮、桩体混凝土离析、断桩、夹泥等质量问题,这些质量问题往往使成桩难以满足设计要求,且补救困难,不能安全通过事后检查来判断存在的问题,所以在施工过程中,必须加强施工准备、成孔、清孔、下钢筋笼、灌注水下混凝土等各环节的质量监控,确保钻孔灌注桩的成桩质量。
一、钻孔灌注桩的应用和发展状况钻孔灌注桩是采用不同的钴孔方法,在地层中按要求形成一定形状(断面)的井孔,达到设计标高后,将钢筋骨架吊入井孔中,再灌注混凝土(有地下水时灌注水下混凝土),成为桩基础的一种工艺。
美国在上世纪初、欧洲于上世纪40年代初开始使用,但当时的钻孔工艺和设备尚不完善,钻孔的直径也较小,桩的承载力不高,故使用的不多。
上世纪50年代末期,钻孔灌注桩基础被应用于我国的公路桥梁上,当时河南省首创用人工转动钻头钻孔,后逐渐在全国发展到冲抓锥、冲击锥、正反循环回转钻、潜水电钻等多种设备和钻孔工艺,应用规模不断扩大。
嵌岩钻孔灌注桩入岩判定方法及其应用探讨

57第1卷 第27期嵌岩钻孔灌注桩入岩判定方法及其应用探讨姚善荣(南京西部路桥集团有限公司,江苏 南京 210000)摘要:在工程建设的施工过程中,对嵌岩钻孔灌注桩入岩进行判定是尤为必要的,通过这一环节不仅能够有效缩短工程施工的整体周期,还能优化工程建设的最终成果质量,对施工单位的经济效益发展也会起到极大的促进作用。
但是,当前我国施工单位所掌握的嵌岩钻孔灌注桩入岩判定方法还存在着上升空间,在施工过程中往往会因各种因素的影响导致工程质量出现下滑趋势,正因如此,本文就当前我国嵌岩钻孔灌注桩入岩判定方法加以分析,并以此为基础进行应用方面的研究。
关键词:嵌岩钻孔灌注;判定方法;勘察中图分类号:TU753 文献标识码:A 文章编号:2096-6164(2019)27-0057-02嵌岩钻孔灌注桩入岩的判定工作是桥梁工程建设过程中不可或缺的环节,随着我国科学技术的不断提升,传统嵌岩钻孔灌注桩入岩的判定工作正面临极为严峻的挑战。
由于工程施工的环境地下岩层具备极高的复杂性,硬度较高并且内部结构分布不均匀,因而相关人员在进行嵌岩钻孔灌注桩入岩的判定过程中会因此受到一定程度的影响。
为保证工程施工质量,正确判定钻进入岩位置是桩基施工现场人员应当了解和掌握的。
1 嵌岩钻孔灌注桩入岩判定基础工艺(1)通常情况下,工作人员在进行嵌岩钻孔灌注桩入岩的判定过程中,往往需要采用综合性判定方法,通过不同方法之间的结论进行比较,当入岩的实际深度满足相关标准并且误差较小时便可完成判定工作,确定为已入中风化基岩。
倘若在进行判定过程中出现不同程度的异常问题,那么需要工作人员对问题进行深入分析,对外界因素一一代入其中,从而确保最终的判定结果具备极高的准确性。
当基岩分布相对复杂时,极容易出现勘察报告与实际情况不符的现象,在这一过程中则需要工作人员通过钻孔方式来进行取芯工作,以此来完成基岩检测。
(2)一般来说,工作人员所进行嵌岩钻孔灌注桩入岩的判定工作是确保桩基施工能够顺利进行的有效保障,在通过对试桩阶段的保障不仅能够有效提升桩基的稳定性与质量,还能避免在进行施工过程发生安全事故。
浅析嵌岩桩设计

嵌岩桩设计一、概述嵌岩桩以其桩端嵌入岩层而得名。
其在我国已广泛应用与建筑、市政、桥梁工程,港口码头工程等工程领域。
由于嵌岩桩的承载现状及设计施工方法的特殊性,近年来备受我国工程界和学术界的高度关注,纷纷立题进行研究。
人们传统的观念和国内外许多教科书及规范(如《建筑地基基础设计规范》GB50007-2002)都曾把嵌岩桩作为端承桩的典型。
许多国家规范规定当桩端嵌入完整的硬质岩层时,按桩端岩石的承载力计算单桩承载力,而不考虑其桩侧阻力。
然而大量的试验研究工作表明,很多情况下增加嵌岩深度及扩大端承面积无助于而作为建筑工程中广泛采用的为等直径的人工挖孔或钻孔灌注桩以及带扩大头的人工挖孔桩。
三、嵌岩桩受力基本特性国外嵌岩桩的应用与研究开展的比较早。
Reese等于1668年发表了世界上比较早的一根埋设量测元件的嵌岩桩桩顶荷载随深度变化的试验报告,该报告中桩长5.5米,桩径0.76米,长径比L/d=11.7,嵌岩深度hr=4.2d(d为桩径),持力层为岩土页岩,实测结果表明:桩端反力约占总荷载的15 ~25%。
美国自由广场一号楼下的一根L=8.8m,L/d=3.4,嵌岩深度hr=1.65d的嵌岩桩,从成桩至上部结构竣工后持续两年多的观测表明:在不同的荷载水平下,桩顶始终有60%~70%的荷由桩侧承担,国内对嵌岩桩承载性能的研究开始于上个世纪七十年代,在四川某桥梁工地实测的一根桩径0.6m,桩嵌入砂质粉土页岩3米,无覆盖层的荷载传递曲线表明,该桩侧阻在总荷载中所占比例为88%,而桩端阻力仅为12%。
80年代广东洛溪大桥嵌岩桩进入泥质砂岩3.0米,桩长28.5米,桩径1米,实际测得桩端荷载在总荷载中所占比例为11%。
嵌岩桩的承载和变形性状受到许多因素的影响,十分复杂,通过国内外大量试桩资料的分析,可以将嵌岩桩的承载性能的基本特征归纳为如下几个方面:1)在通常情况下,当L/d<20时,Q端/Q总自100%减少到30%;当20<L/d<64时,Q端/Q总一般不超过20%,不少桩在L/d=10~15之间开始起作用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
对钻孔灌注桩嵌岩深度的探讨
[摘要]对京珠高速公路广珠段(新隆至宫花)内的钻(冲)孔灌注桩进行了研究和探讨,并就其嵌岩深度提出了建议,对工程的施工和管理有一定的参考作用。
关键词钻孔灌注桩嵌岩深度
前言
钻(冲)孔灌注桩作为隐蔽工程,由于地质情况复杂多变或地质勘探不够充分,使实际钻(冲)孔时遇到的情况与原设计描述往往有较大的差异。
正在施工中的京珠高速公路广珠段(新隆至宫花段,简称“京珠”)也遇到这种情况。
从已施工的钻)(冲)孔桩的情况看,桩底标高比原设计超出2~18m的较为普遍,而依据设计单位的意见:超出1~3m时由总承包、总监办“技术部”派主管到现场鉴定;高度超出3m时,要由总承包、总监办领导到现场决定。
从实施效果来看,这一做法操作性较差,给管理增加了难度;同时对桩基嵌岩深度的要求不够时确,也易造成意见分歧:从设计的角度考虑,桩基入岩越深越安全;从施工考虑,桩基入岩入越少,施工难度越小。
如何解决这一分歧,并定出较易操作的终孔原则,是我们在工作中常考虑的问题。
本人根据在“京珠”的施工情况,在此作上简单的探讨,以供同行们参考。
1设计资料介绍
“京珠”全线的桩基均按嵌岩桩设计,但从设计图纸可知,多数的桩基(L/D >15),属中长桩,桩基施工多采用泥浆护壁钻(冲)孔工艺;从地质勘探资料看,“京珠”地处珠江三角洲平原河网区,地表基岩自然露头较少,以花岗岩、片麻岩为主,含较厚的风化壳,上覆一定厚度的淤泥、(粘土)、砂和砂砾层。
2理论依据
桩基的受力情况,在荷载和自重作用下,桩基受村周土的摩阻力F1、村周嵌岩层的摩阻力F2及村底岩层的支承力R的共同作用。
在何种状态下以何种力的作用为主,《公路桥涵地基与基础设计规范》(JTJ024-85)中已有明确规定,即:
摩擦桩—考虑F1和村尘的极限承载力;
支承桩—考虑F2和R;
嵌岩桩—考虑基岩顶面处的弯矩。
那么,这些规定是否还有可以补可以补充的地方呢?有资料表时:对于桩长径比L/D>15~20的钻(冲)孔灌注桩,特别是采用泥浆护壁钻孔的,只不要清底不是特别是采用泥浆护壁钻孔的,只要清底不是特别彻底,在较小位移(s<2mm=时,无论是嵌入风化岩还是完整的基岩中,桩侧摩阻力(F1、F2)先于桩端阻力R充分发挥出来,桩端阻力的发挥程度,则与桩的长径比、覆盖土层性质、嵌岩段岩生、成桩工艺等有关。
从这一观点出发,当基岩顶面上覆盖层、嵌岩段层对桩周的摩阴力和桩底岩层对桩端的部分阻力,较之《规范》中支承桩、嵌岩桩计算时忽视覆盖层存在的观点更为合理些,而且桩基随着长径比的逐渐加大,桩端阻力会逐渐变小,嵌岩桩→支承包桩→摩桩得于逐渐转变。
根据这个观点,可引出中长桩单桩轴向受压容许承载力[P]的表达式:
[P]=F1+F2+K-1R (1)
式中:F1、F2、R均按《规范》中摩擦桩、支承桩的内容定义,分别为覆盖层、嵌岩段岩层对桩的摩阻力及桩端阻力;K为折减系数,在3~5范围内取值(L/D 较小时取低值,L/D较大时取高值)。
所以公式(1)又可表达为:
[P]=U(WliIi+C
hRa)+K-1C1Ara (2)
2
式中:h为嵌入岩层(含弱风化岩)的深度,其余符合的定义与《规范》相同。
3设计资料分析
3.1桩基举例
依据上述理论,对“京珠”特大桥—东河大桥中桩径D=1.5m的桩基层行分析,如43号墩的桩基资料:
设计桩长L1=40m,设计嵌岩深度h=4.09m;
桩顶轴向荷载:P=6554kN;
桩身自重:W=1767Kn;
总荷载:P+W=8321kN.
[P]=U(WliIi+C
hRa)+K-1C1Ara
2
=
1.5(1.7×40+2×20+4.3×60+4.7×30+1.8×100+0.04×12×103×4.09)+
×0.752×0.5×12×103/3.9
=15207kN>P+W=8321kN
(基岩为片麻岩,一般Ra>30Mpa,现取小值30Mpa作为其强度;入岩为弱风化,取其风化系数为极小值0.4;假定清底一般,取C1=0.5,C2=0.04;因L/D=40/1.5=26,取折减系数K=3.9)。
从计算结果可知:[P]值在各项系数都取极小情况下也大大超过了荷载和桩自重之各,这说明对于43号墩的村基嵌入弱风化片麻岩4.09m,不仅能保证安全,而且是偏安全的,其嵌岩深度尚有调整的余地。
假设当嵌岩深度为h1,时,其单桩轴向承载力与P+W相等(即8321kN),则h1=[(8321-K-1C1ARa)/U-WLi]/C2Ra
=[8321-3.3-1×0.5× ×0.752×30×
103×0.4]/( ×1.5)-687]/(0.04×30×103×0.4)
0.83m
这说明:当桩基嵌岩0.83m时,土层和岩层已能提供8312kN的支承力。
安全些考虑,嵌岩1m以上完全可以保证安全。
由此可见,考虑覆盖层的作用时,桩基的嵌岩深度可减沙许多。
3.2对桩径为1.5m桩基的综合分析
对于每根桩基,可以根据实际钻孔时所得的资料进行分析,得出最小嵌岩深度,但这种做法同样不利于现场操作,施工单位普遍希望有一简要的、易操作的终孔原则进行指导。
因此以东河大桥全线桩径1.5m的中长桩为研究对象,试分析其有何规律。
从资料中得知,基岩以花岗岩、花岗片麻岩为主,Ra>30Mpa,考虑风化系数0.4,即弱风化岩Ra=12Mpa;覆盖土层(包括强风化岩层)的极限摩阻力I在20~100Mpa之间,取其较小值为40Mpa;作用在桩基上的最大荷载为6554kN,假设所有桩顶荷载均为P=6500kN,则不桩长和不同覆盖厚度时桩的理论嵌岩深度H 可由公式(2)推导出来:
H=[(P+Lar-K-1C1Ara)/U-WLiIi]/C2Ra (3)
H=[(6500+44L-10603K-1)/4.71-40Wli]/480
不同桩长L、覆盖层厚度Wli时的嵌岩深度H可根据式(3)计算出来,现归纳如表1。
从以上分析所得的数据,可得出以下结论;
(1)对于长径比L/D>15的中长桩,其嵌岩深度确实存在调整的余地。
(2)桩基的嵌岩深度随桩长的增加而略有增加。
当覆盖层的厚度一定时,随着桩长的增加,桩的自重也增加,同时桩端的支承力也会略有降低,这都需要嵌岩段的桩侧摩托车阻力的相应增加来与之抵消。
(3)桩基的嵌岩深度随覆盖厚度的增加而逐渐减小。
当桩长一定时,随着覆盖层的增加,桩周土层对桩的侧向摩阻力也相应增加,在外荷和自重不变的情况下,桩端支撑力不变,则嵌岩段的传周摩阻力可适当减小。
(4)对于东河大桥桩径1.5m的桩基,不管其桩长多少,其嵌岩深度H均可按桩长L为50m时来控制H1值,如表2所示。
5
对于“京珠”的桩基施工所遇的有关终孔的问题,经设计代表、总监办、总承包、施工单位四方的反复磋商、研究,拟出了终孔原则的补充规寂静,其中提到:
覆盖层厚度在10~15m之间的,嵌岩深度在2m以上;
覆盖层厚度在15~20m之间的,嵌岩深度在1.5m以上;
覆盖层厚度在20m之间的,嵌岩深度在1m以上;
从理论上推导出来的东河大桥桩径1.5m的桩基嵌深度控制值(见表2)与上述“终孔原则的补充规定”中的控制值基本相符,从另一角度验证了“补充规定”的可行性;同时,这一补充规定,也得到也设计单位的认可并从1998年8月起在“京珠”上推荐使用。
从近2个月的实际操作来看,对于桩基施工中遇到的终孔问题,驻地监理、总承包的驻地代表可从“终孔原则的补充规定”中得到简单明了的工作依据和断方式,能较好地处理终孔,而施工单位也因“补充规定”能在保证安全、质量的基础上尽量照顾其效益而提高了工作的积极性,各方面的运作也由此变得更为有序和顺畅。
6对“补充规定”的补充
“京珠”的桩基除了桩径1.5m之处,尚有桩径为1.2m、2m、2.4m的桩基,而且各桩桩底的岩层岩性也不尽相同,这些因素有可能会影响桩的嵌岩深度,以下就这些问题作简单的定性分析,以充实“终孔原则的补充规事实上”的内容。
从公式(3)可推导出:
当D增加时,
因(L×R-K-1×C1×Ra)通常为负值,
所以LAR-K-1C1Ara为负值,且以D的倍数递减,
故(P+LAR-K-1C1ARa)/U应为减少,同理[(P+LAR-K-1C1Ara)/U-WliIi]/C2Ra 也应减少,即嵌岩深度H减小。
由此类推,当D减小时,嵌岩深度H可相应增加;
当Ra减小时,(P+LAR-K-1C1Ara)/U则会增加。
所以[(P+LAR-K-1C1Ara)/U-WliIi]也应增加。
故[(P+LAR-K-1C1Ara)/U-WliIi] /C2Ra也相应增加,即嵌岩深度H增加。
由此类推,当Ra增加时,嵌岩深度H可相应减小。
以上推论的用途在于:在现场施工管理中,遇到地质情况与设计不符,或对地质情况难于断时,管理人员能依据“终孔原则的补充规定”及推论中嵌岩深度H的各变化趋势,与现场情况对双,迅速得出结论进行指导,避免施工的延误。
7结束语
对桩基的研究可说是意义深远,每一次、每一方面的突破都可能带来大的社会效益和经济效益,许多专家、学者对此都有有论著但仍有许多未解的难题期待着我们去研究、去探讨;本人根据在“京珠”工作所遇到的问题及参与解决难题时的思考撰写成此文,文中难免有不足之处,尚请各位前辈、同行们批评指正。
同时,也希望能给大家带来一些启迪和参考。
