水控抽汽逆止阀原理
逆止阀工作原理与作用
逆止阀工作原理与作用逆止阀，也被称为非回流阀、止回阀或反向阀，是一种用于控制流体单向流动的装置。
它的作用是防止流体在管道中发生逆流，保证流体只能在一个方向上流动。
逆止阀广泛应用于液压系统、给水系统、石油化工、食品加工等领域。
一、逆止阀的工作原理逆止阀的工作原理基于流体的动力学和力学原理。
它主要由阀体、阀盖、阀瓣和弹簧组成。
当流体在管道中以正向流动时，逆止阀处于开启状态。
流体压力作用在阀瓣上，将阀瓣向开口方向推开，从而允许流体通过。
同时，弹簧也起到支撑和稳定阀瓣的作用。
当流体发生逆流时，也就是反向流动，逆止阀会自动关闭。
这是因为逆流的压力作用在阀瓣上，将阀瓣向关闭方向推动，阀瓣与阀座之间的密封面贴合，阻止了流体的进一步流动。
同时，弹簧也会起到增加密封性能的作用，确保阀门的严密性。
二、逆止阀的作用1. 防止逆流：逆止阀的主要作用是防止流体在管道中发生逆流。
逆流可能导致系统的混乱，甚至损坏设备。
逆止阀的存在可以确保流体只能在一个方向上流动，保护系统的正常运行。
2. 保护设备：逆止阀在液压系统中起到保护设备的作用。
当液压系统发生故障或停机时，逆止阀可以阻止液压油倒流，避免设备受到冲击和损坏。
3. 节约能源：逆止阀可以减少能源的浪费。
在一些系统中，流体的流向可能会导致能量损失，逆止阀可以阻止流体逆流，提高系统的效率，节约能源。
4. 维护系统稳定性：逆止阀可以维护系统的稳定性。
当系统中的压力发生变化时，逆止阀可以自动调节流体的流向，保持系统的平衡和稳定。
5. 避免污染：逆止阀可以避免流体的污染。
在一些特殊的工艺过程中，逆流可能会导致杂质、气体或化学物质的混入，逆止阀可以阻止这种情况的发生，保持流体的纯净性。
总结：逆止阀通过其特殊的工作原理，起到了防止逆流、保护设备、节约能源、维护系统稳定性和避免污染等多种作用。
在各个领域的流体控制中，逆止阀都扮演着重要的角色。
逆止阀的设计和选型需要根据具体的应用场景和要求进行，以确保其正常运行和可靠性。
逆止阀工作原理
逆止阀工作原理
逆止阀是一种用于控制流体单向流动的阀门，其工作原理如下：
1. 设计结构：逆止阀通常由阀体、阀瓣和弹簧等组成。
阀体内部有一个阀座，阀瓣通过弹簧和弹簧座固定在阀座上。
2. 单向流动：当流体从一个方向流向逆止阀时，流体的压力将会使阀瓣打开，流体顺利通过逆止阀，并在阀瓣后形成一定的阻力。
3. 阻止逆流：当流体从相反的方向尝试通过逆止阀时，流体的压力将会反向作用于阀瓣，并将阀瓣推向阀座。
此时，阀瓣与阀座密封，阻止流体继续逆流。
4. 弹簧作用：逆止阀中的弹簧起到稳定阀瓣位置的作用。
当流体压力下降或者停止时，弹簧将会施加力将阀瓣推向阀座，确保阀瓣始终处于关闭状态。
5. 适用范围：逆止阀广泛应用于管道系统中，以防止流体在流动过程中发生倒流或者逆流，从而维持系统的稳定性和安全性。
总之，逆止阀通过阀瓣和阀座之间的密封以及弹簧的作用，实现了流体在一个方向上的自由流动，同时阻止了流体在相反方向上的逆流。
这种工作原理使得逆止阀在管道系统中起到了重要的控制和保护作用。
逆止阀的工作原理
逆止阀的工作原理
逆止阀，又称非回流阀或反向阀，是一种用于控制流体单向流动的阀门。
它的工作原理主要是通过设置一个阀瓣或阀盘，使得在正常流动情况下，阀瓣或阀盘打开，流体可以顺利通过；而在反向流动时，阀瓣或阀盘会关闭，阻止流体反向流动。
逆止阀广泛应用于管道系统中，起到了重要的作用。
逆止阀的工作原理基于流体力学原理。
在正常流动时，流体会施加一定的压力将阀瓣或阀盘打开，流体可以顺利通过。
而在反向流动时，流体的压力方向与正常流动时相反，会使阀瓣或阀盘关闭，阻止流体反向流动。
这样就有效地控制了流体的单向流动，保证了管道系统的正常运行。
逆止阀的工作原理还与阀门结构设计有关。
通常逆止阀采用弹簧等装置来辅助阀瓣或阀盘的关闭，确保在反向流动时能够快速关闭，防止流体倒灌。
同时，逆止阀的阀座和密封面采用耐磨材料制成，能够保证阀门的密封性能，有效防止泄漏。
逆止阀还可以根据实际需要选择不同的工作原理。
例如，有些逆止阀采用了气动原理，通过气源控制阀门的开关，实现流体的单向流动控制。
而在一些特殊场合，还可以采用电磁原理或液压原理等方式来实现逆止阀的工作。
总的来说，逆止阀的工作原理是通过设置阀瓣或阀盘，利用流体力
学原理和阀门结构设计，实现对流体的单向流动控制。
逆止阀在管道系统中起到了至关重要的作用，保证了流体在管道中的正常流动，防止了反向流动导致的问题。
在实际应用中，选用适合的逆止阀，并正确安装和维护，能够有效提高管道系统的安全性和稳定性。

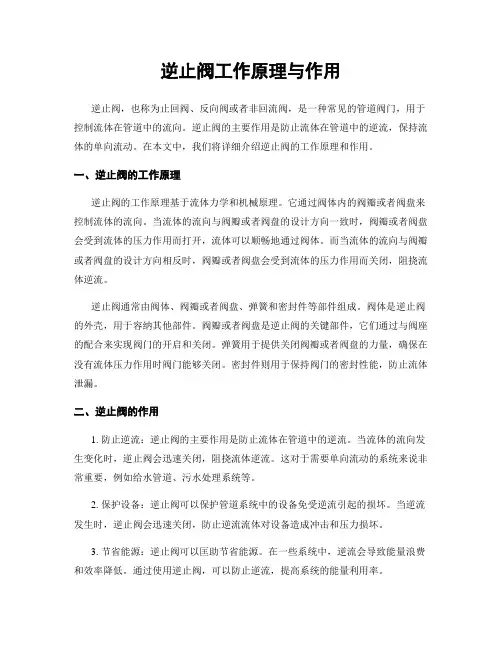

逆止阀工作原理与作用
逆止阀工作原理与作用逆止阀，也称为止回阀、反向阀或者非回流阀，是一种常见的管道阀门，用于控制流体在管道中的流向。
逆止阀的主要作用是防止流体在管道中的逆流，保持流体的单向流动。
在本文中，我们将详细介绍逆止阀的工作原理和作用。
一、逆止阀的工作原理逆止阀的工作原理基于流体力学和机械原理。
它通过阀体内的阀瓣或者阀盘来控制流体的流向。
当流体的流向与阀瓣或者阀盘的设计方向一致时，阀瓣或者阀盘会受到流体的压力作用而打开，流体可以顺畅地通过阀体。
而当流体的流向与阀瓣或者阀盘的设计方向相反时，阀瓣或者阀盘会受到流体的压力作用而关闭，阻挠流体逆流。
逆止阀通常由阀体、阀瓣或者阀盘、弹簧和密封件等部件组成。
阀体是逆止阀的外壳，用于容纳其他部件。
阀瓣或者阀盘是逆止阀的关键部件，它们通过与阀座的配合来实现阀门的开启和关闭。
弹簧用于提供关闭阀瓣或者阀盘的力量，确保在没有流体压力作用时阀门能够关闭。
密封件则用于保持阀门的密封性能，防止流体泄漏。
二、逆止阀的作用1. 防止逆流：逆止阀的主要作用是防止流体在管道中的逆流。
当流体的流向发生变化时，逆止阀会迅速关闭，阻挠流体逆流。
这对于需要单向流动的系统来说非常重要，例如给水管道、污水处理系统等。
2. 保护设备：逆止阀可以保护管道系统中的设备免受逆流引起的损坏。
当逆流发生时，逆止阀会迅速关闭，防止逆流流体对设备造成冲击和压力损坏。
3. 节省能源：逆止阀可以匡助节省能源。
在一些系统中，逆流会导致能量浪费和效率降低。
通过使用逆止阀，可以防止逆流，提高系统的能量利用率。
4. 维护系统稳定性：逆止阀在管道系统中起到稳定流体流动的作用。
它们可以防止流体的逆流和混合，确保系统的稳定性和正常运行。
5. 减少压力损失：逆止阀在管道中可以减少压力损失。
当流体逆流时，逆止阀会迅速关闭，避免流体逆流造成的压力损失。
总结：逆止阀是一种常见的管道阀门，通过阻挠流体逆流来保持流体的单向流动。
它的工作原理基于流体力学和机械原理，通过阀瓣或者阀盘的开启和关闭来控制流体的流向。
抽汽逆止阀工作原理
抽汽逆止阀工作原理
抽汽逆止阀（steam trap）是一种用于控制和调节蒸汽逆流的
阀门。
它的工作原理基于差异化热膨胀效应和冷却效应。
当蒸汽进入阀门时，阀体内部充满了蒸汽。
蒸汽进入后迅速与阀体内的热量交换，导致阀体迅速膨胀。
当蒸汽压力足够高时，阀体迅速膨胀，从而使阀门关闭，阻止蒸汽逆流。
然而，当阀体内的蒸汽冷却时，阀体会收缩。
这将导致阀门重新打开允许蒸汽流动。
当膨胀和收缩循环不断发生时，阀门能够持续控制和调节蒸汽逆流。
此外，抽汽逆止阀还经常配备了附加的密封机构，以确保在阀门关闭时能够有效地阻止蒸汽的逆流。
这种密封机构可以是一个弹簧或其他类型的可调节装置，以确保在蒸汽压力下阀门保持紧闭。
逆止阀的工作原理
逆止阀的工作原理逆止阀，也被称为单向阀、反向阀或回流阀，是一种常用的流体控制装置。
它的主要作用是防止流体在管道中的逆流，确保流体只能单向流动。
逆止阀的工作原理是基于流体动力学和机械原理的。
我们需要了解逆止阀的结构。
逆止阀通常由阀体、阀盖、阀瓣、弹簧和密封圈等部件组成。
阀体是一个管道连接的装置，用于容纳阀盖和阀瓣。
阀盖是安装在阀体上的一个薄片，通常具有一个或多个孔，用于流体的流过。
阀瓣是一个可移动的部件，可以打开或关闭阀盖上的孔。
弹簧用于提供弹性力，确保阀瓣的正常运动。
密封圈则用于防止流体泄漏。
当流体从一侧进入逆止阀时，逆止阀处于开启状态。
流体的压力将阀瓣推离阀盖上的孔，使流体能够顺利通过。
然而，当流体从另一侧逆流时，逆止阀会自动关闭。
这是因为逆流方向的压力将阀瓣推向阀盖，使阀瓣覆盖住孔口，阻止流体进一步逆流。
逆止阀的工作原理可以用一个简单的例子来说明。
想象一下，你正在使用一个水管洗车。
当你打开水龙头时，水流顺利地从水管中流出，帮助你清洁车辆。
然而，如果你突然关闭水龙头，水流将立即停止。
这是因为水龙头上安装了一个逆止阀，当水流停止时，逆止阀会自动关闭，阻止水流逆流回水管。
逆止阀在实际应用中起到了至关重要的作用。
它们被广泛应用于各种工业领域，包括供水系统、排水系统、石油化工、食品加工和制药等。
逆止阀的工作原理可以确保流体在管道中的单向流动，避免了逆流所带来的不良影响。
除了基本的工作原理外，逆止阀还具有一些附加功能。
例如，一些逆止阀可以通过调节阀瓣的位置来控制流体的流速。
这种功能可以在需要精确控制流体流量的场合下使用。
另外，一些逆止阀还可以通过改变阀瓣和阀盖之间的间隙来控制阀门的灵敏度。
这可以确保逆止阀能够在不同的压力条件下正常工作。
逆止阀是一种常用的流体控制装置，其工作原理基于流体动力学和机械原理。
通过防止流体逆流，逆止阀确保了流体的单向流动。
在广泛的工业应用中，逆止阀起到了关键的作用，保障了流体管道的正常运行。
抽汽逆止阀原理简析
弹簧，用于
关闭阀门
阀门密封面 虚线表示阀门处于打
开状态阀芯的位置
说明：
抽汽逆止阀是一种保证可靠关闭的逆止阀，阀门的开关原理与大多数正常逆止阀门一样，是靠流体冲动打开，重力回座。
抽汽逆止阀由于其重要性，增设LCX系统以保证阀门在机组停运时能可靠关闭，以防止蒸汽反窜而导致汽机超速。
图示实线表示阀门处于关闭状态，有蒸汽流动时，阀门在蒸汽作用下打开至虚线位置，阀门全开，停机时，蒸汽流量减小，阀芯在重力作用下和驱动机构弹簧的推动下逐渐回座至关闭。
图示中标出了阀杆的有效行程为 6.5cm，现场刻度全行程9cm，正常指示在 6.7cm （2LBQ13）。
实验时阀门关到3.7cm，也就是说，做实验时，阀杆会推动阀芯关闭到一定程度，但是由于气流冲击的作用，阀门不会全关。
上述结构图没有LCX驱动部分祥细结构图，现场查看绘制驱动部分简图（原理性）如下：
LCX动力水克服弹簧阻力将阀杆顶起来，逆止阀可以打开，动力水失压后，弹簧推动阀杆下移进而推动阀芯回座，以保证阀门可靠关闭。
逆止阀工作原理与作用
逆止阀工作原理与作用逆止阀，也称为止回阀、反向阀，是一种常用的阀门，用于控制流体在管道中的单向流动。
逆止阀的工作原理是基于流体流动的动力学原理，通过合理设置阀门结构，使得流体在一定条件下可以顺畅地流动，但在相反的方向上则会受到阻碍。
逆止阀的主要作用是防止流体在管道中发生逆流，避免管道系统中的流体倒流或逆向流动，从而保护系统的安全性和稳定性。
逆止阀通常被广泛应用于供水系统、石油化工、制药、食品加工等领域。
逆止阀的工作原理可以简单描述为：当流体在管道中以正向流动时，逆止阀的阀门会自动打开，流体可以顺利通过。
而当流体发生逆向流动时，逆止阀的阀门会自动关闭，阻止流体倒流。
逆止阀的结构和工作原理可以根据不同的应用场景和要求进行设计和制造。
常见的逆止阀类型包括：升降式逆止阀、旋启式逆止阀、活塞式逆止阀等。
升降式逆止阀是一种常见的逆止阀类型，其工作原理是通过阀盘的升降来控制流体的流动。
当流体以正向流动时，流体的压力将阀盘推开，使得流体可以顺利通过。
而当流体发生逆向流动时，阀盘会受到反向压力的作用，自动关闭阀门，阻止流体倒流。
旋启式逆止阀则是通过阀盘的旋转来控制流体的流动。
当流体以正向流动时，流体的压力将阀盘推开，使得流体可以顺利通过。
而当流体发生逆向流动时，阀盘会受到反向压力的作用，自动旋转关闭阀门，阻止流体倒流。
活塞式逆止阀的工作原理是通过活塞的上下运动来控制流体的流动。
当流体以正向流动时，流体的压力将活塞向上推动，使得流体可以顺利通过。
而当流体发生逆向流动时，活塞会受到反向压力的作用，自动下降关闭阀门，阻止流体倒流。
逆止阀在管道系统中的作用非常重要。
它可以防止流体在管道中发生逆流，避免流体的混合、污染以及对设备的损坏。
逆止阀还可以保持系统的稳定性，防止因逆向流动引起的压力波动和振荡。
除了上述的基本工作原理和作用外，逆止阀还可以根据不同的需求添加一些附加功能。
例如，一些逆止阀还可以具备减震、减噪、排气等功能，以进一步提高管道系统的安全性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当阀门需要开启时，四个电磁阀均失电，此时两个大电磁阀处于关闭状态，两个小电磁阀处于开启状态，水源经进水电磁阀A（如下图所示）进入水缸有杆腔，同时水杆无杆腔由出水电磁阀B排流回水箱，活塞被推动上行，活塞杆与阀瓣的约束脱开，抽汽止回阀可在正向介质的作用力下开启。
当阀门需要关闭时，四个电磁阀均带电，此时两个小电磁阀处于关闭状态，两个大电磁阀处于开启状态，水源经进水电磁阀C进入水缸无杆腔，同时水杆有杆腔由出水电磁阀D排流回水箱，活塞被推动下行，阀瓣在重力及活塞杆的驱动力的双重的作用力下快速关闭。
