水力旋流器的选择与计算
水力旋流器 (全面精炼版)课件

特 点
构造筒单,无活动部分;体积小,占地面积也小;操作方便; 运行可
靠;生产能力大;成本低;分离的颗粒范围较广,易于实现自动控制。但 能耗较高,分离效率较低。 在化工、石油(油水分离、污水处理等)、轻工、环保、采矿、食品、医 药、纺织与染料业、生物工程及建材等众多领域也已经或正在获得富有成 效的实际应用 。 常采用几级串联的方式或与其他分离设备配合应用,以提高其分离效率。
旋流器结构参数:旋流器柱段直径D、进料口直径d,溢流管直径d,沉砂口直径d、溢流
管插入深度h、圆柱体高度H及锥角a的大小。(已经安装的旋流器可以调整的参数,只有溢流管直
径和沉砂口直径。)
旋流器的结构越好,分离性能越好!
水力旋流器的选择
1、粗分级。 应采用较大直径和较大锥角旋流器。并可在较高给料浓度和较低压力下工 作。由于旋流器的高度较小,离心力较低,较粗颗粒亦可进入到溢流中。 2、细分级和超细分级。
水力旋流器
杨** 2017年4月17日
08:20:20
一、水力旋流器的基本概述
二、水力旋流器பைடு நூலகம்工作原理
三、影响分级效率和分离精度的主要原因
水力旋流器
又称水力旋风分离器、旋液分离器,是 旋流分离器的一种。 是利用离心力来分离 具有一定密度差 以 液体为主(液—液、液—固、液—气等两相或 多相混合物 ) 的悬浮液或乳浊液(液态非均相 混合物)的分离设备。
应采用直径小、锥角亦小的旋流器,以增大颗粒的离心加速度(与半径成
反比)和在器内的停留时间。并采取低的给料浓度和高的给料压力。 3、在满足分离能力的条件下,应该采用尽可能大直径的旋流器。 4、防止大块物料的堵塞,在进料之前加滤网,处理量大时可用并联小旋流 器组。
旋流器选型设计计算

一、输入参数:(在淡绿色的格子内输入数据)日处理量:1200d/t小时处理量:50d/t给矿浓度:45%溢流浓度:30%底流浓度:矿石比重 2.9矿浆比重 1.42矿浆时流量:235.06m3/h 日流量:5641.38m3/d 循环量:旋流器锥角:20°旋流器直径:500mm单台能力:220m3/h1219cm 188cm 旋流器压力:0.15Mpa 292.20m3/h;共需台数:1.33台43.35μm二、旋流器计算(1)选择旋器直径,计算旋流器体积处理q V =292.20m3/hKa=0.995K D =0.824d f ——给矿口当量直径,cmd f =17.04b、h——分别为给矿口宽度和高度,cm;旋流器溢流管、沉砂管直径旋流器给矿口宽、高 式中 q V ——按给矿体积计的处理量,m 3/h;K a ——水力旋流器锥角修正系数;K D ——水力旋流器直径修正系d95溢流上限粒度 :单台旋流器计算处理能力:旋流器选型设计p o ——旋流器给矿口工作压力,MPa; d o ——溢流管直径,cm;D——旋流器筒体直径,cm.(2)按样体给出的范围确定沉砂口直径,并验算其单位截面积负荷(按固体量计),使其在0.5~2.5t/(cm 2·h)范围内。
(3)计算旋流器实际需要的给矿压 (4)计算溢流上限粒度d 95,使其满足溢流粒度的要求。
旋流器给矿及溢流中各个不同粒级含量之间关系可参见表2。
d 95=43.35粒级/μm-7410203040506070-40 5.611.317.32431.539.548-2013172326上限粒度,d 95430320240180含量/% 式中 d 95——溢流上限粒度,μm;C f ——给矿重量浓度,%; d u ——沉砂口直径,cm;ρ——矿浆中固体物料密度,t/m3; D、d o 、p o 、K D 、——同式(1).表2 旋流器给矿及溢流中各个不同粒级含量之间关系公式:R = [δ(δn -1)/δn (δ-1)]×100%60%矿浆浓度R=0.45;矿比重δ= 2.9δn=1.4180933公式:浓度R =0.45;干矿重Q=1200矿浆比重δn =1.42a=1880.46a=Q/Rδn 输入变量:求: 矿浆比重 δn? 已知:,矿浆浓度 R, 矿比重δ即:δn=δ/(R(1-δ)+δ)输入变量:求: 矿浆量a m3 ? 已知:矿浆浓度R,干矿重Q t; 矿浆比重量之间关系8090955871.580.53546551409474。
选矿设备中水力旋流器给矿泵的选择

大中型选矿设备厂中的分级、脱泥、浓缩、洗涤和澄清作业旋流器基本上都是成组配置,特别是同磨机构成闭路的分级旋流器。旋流器配置方案,目前国内外应用量广泛的是放射形方案。理想的放射形配置方案应该是由中心矿浆分配器给人并联的每个旋流器的给矿压力、给矿流量和给矿性质(浓度、粒度和粒度组成)保持相同,以便得到符合工艺设计要求的分级产物。
பைடு நூலகம்
砂泵泵池的断面有圆形和方形两种,其有斜底和斜侧而的方形泵池可以优先采用,通常泵池底边斜度为55度.泵池容积通常以该系统的一分钟矿浆流量为宜,大型选厂可以低于一分钟,泵池容积应该让矿浆带入的空气有充分的逸出(析出)停留时间。
选矿设备中的水力旋流器给矿泵应具有高效、节能、低成本、长寿命、性能稳定和维修方便的特点。
选矿设备中的水力旋流器均是采用压力给矿,其给矿管路在可能条件下尽量缩短,以便减少沿程阻力损失。给矿管路中的矿浆流速应稍大于其临界流速,以便使其管道磨损最小并防止矿浆中的固体颗粒沉淀、堵塞管道和影响正常生产。
给矿泵是选矿设备中水力旋流器的心脏.它控制着水力旋流器分离的全过程.就磨矿回路中的分级旋流器而言,它控制着磨机的生产能力、循环负菏和分级效果。用于水力旋流器的给矿泵要有足够的处理能力,以便适应其矿石性质变化和矿浆流量波动的需要。磨矿回路中用于旋流器给矿的砂泵必须安装足够的动力,以保证不致因砂泵动力不足而限制磨机的产量。
水力旋流器

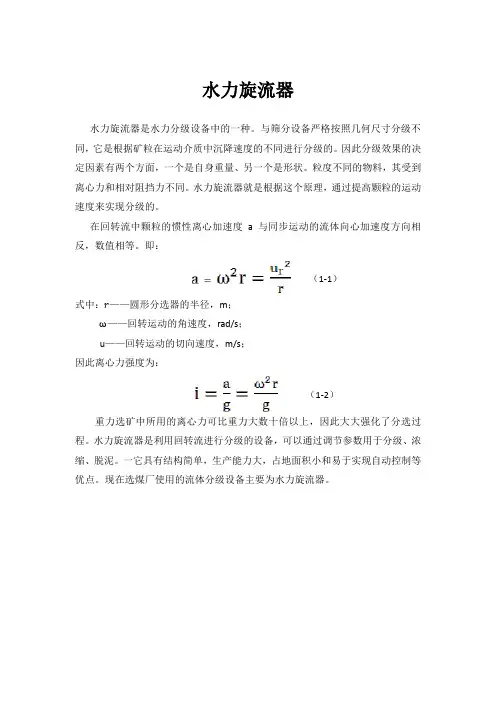

水力旋流器水力旋流器是水力分级设备中的一种。
与筛分设备严格按照几何尺寸分级不同,它是根据矿粒在运动介质中沉降速度的不同进行分级的。
因此分级效果的决定因素有两个方面,一个是自身重量、另一个是形状。
粒度不同的物料,其受到离心力和相对阻挡力不同。
水力旋流器就是根据这个原理,通过提高颗粒的运动速度来实现分级的。
在回转流中颗粒的惯性离心加速度a与同步运动的流体向心加速度方向相反,数值相等。
即:(1-1)式中:——圆形分选器的半径,m;ω——回转运动的角速度,rad/s;u——回转运动的切向速度,m/s;因此离心力强度为:(1-2)重力选矿中所用的离心力可比重力大数十倍以上,因此大大强化了分选过程。
水力旋流器是利用回转流进行分级的设备,可以通过调节参数用于分级、浓缩、脱泥。
一它具有结构简单,生产能力大,占地面积小和易于实现自动控制等优点。
现在选煤厂使用的流体分级设备主要为水力旋流器。
一、水力旋流器的结构及工作原理1、水力旋流器的发展据报道,浓缩和脱泥用的水力旋流器最早是在1939-05月发表在世界矿山评论杂志上(比利时里埃芝城),作者德赖森(M.G.Drissen)。
当时被用于浓缩选煤用的黄土悬浮液,结构见图1。
以后经德赖森改进,增设了溢流管。
到1948年传入美国时已具有了现在的结构形式。
我国是在20世纪50年代初开始试验并首先在云锡公司选矿厂获得工业应用。
所有用于分级、浓缩、脱泥的旋流器均是在执行的按颗粒粒度差分离的作业。
给料压力一般在0.06—0.2MPa范围内,在给料口处的流速为5—12m/s。
进入旋流器后由此构成的切线速度将有所降低。
料浆在旋流器内停留时间很短,例如锥觉20°的直径350mm旋流器,内部容积为0.06m³,处理能力为85m³/h,由此可算出料浆在旋流器内的停留时间只有2.5s在如此短的时间内,料浆大约只旋转4—5圈即可排出,而不会象某些资料中介绍的那样做多圈运动(见图2)。
水力旋流器分流比

水力旋流器分流比
水力旋流器是一种常见的分离设备,主要用于固液和液液分离。
在水力旋流器中,分流比是一个重要的操作参数。
分流比是指进入旋流器的两种液体(或固体)流量之比。
通常情况下,分流比越大,分离效果越好。
但是,当分流比超过一定值时,分离效果反而会变差。
因此,选择合适的水力旋流器分流比非常重要。
在水力旋流器的设计和操作中,需要根据具体的分离要求来选择合适的水力旋流器分流比。
一般来说,分流比的选择应该根据几个因素来考虑:
1. 进料的性质:包括进料的浓度、粒度分布、密度等。
2. 分离要求:包括分离效率、分离粒度等。
3. 设备类型:不同类型和规格的水力旋器,其最佳分流比可能有所不同。
因此,选择水力旋流器分流比需要根据具体情况来进行,以达到最佳的分离效果。
水力旋流器讲解

单锥旋流器
用于固-液分离与液-液分离
双锥旋流器
主要用液-液分离
圆柱形旋流器
用于重介质分选
普通旋流器
分散相浓度≤百分之几
分离浓稠介质旋流器 分散相浓度约为20%- 50%
静态/动态
旋流器器壁高速旋转
• 2.4分离效率
分离效率是所有旋流器的最关键性能,对于固-液
分离来说,人们习惯用被分离物料的质量来表示分离
归纳起来,一 般认为水力旋 流器内液体流 动存在四种形 式,即内旋流、 外旋流、盖下 流、循环流。
2.3水力旋流器的分类
分类方法 按分散相类型 按混合物组分密度
种类
说明
固-液旋流器 连续相液体;分散相固体
液-液旋流器
两相均为液体
轻质分散相旋流器 分散相的密度低
重质分散相旋流器 分散相的密度高
按旋流器结构
c= ρd/[ρd/ρc-c(ρd/ρc-1)]
• 密度与质量固-液比之间的关系
c`= ρd(ρm-ρc)/[ρc(ρd-ρm)]
第二章 水力旋流器的工艺参数
• 2.1水力旋流器的工作原理
• 旋流器是一种利用流体压力产生旋转运动的装置 。当料浆以一定的速度进入旋流器,遇到旋流器 器壁后被迫作回转运动。由于所受的离心力不同 ,料浆中的固体粗颗粒所受的离心力大,能够克 服水力阻力向器壁运动,并在自身重力的共同作 用下,沿器壁螺旋向下运动,细而小的颗粒及大 部分水则因所受的离心力小,未及靠近器壁即随 料浆做回转运动。在后续给料的推动下,料浆继 续向下和回转运动,于是粗颗粒继续向周边浓集 ,而细小颗粒则停留在中心区域,颗粒粒径由中 心向器壁越来越大,形成分层排列。
• 水力旋流器的分离技术是利用密度差进行多相分离 的非均相机械分离过程,因此适用于水力旋流器分 离的物料必须是具有一定密度差的多相液体混合物, 密度差越大,分离过程越容易进行,反之越难。利 用水力旋流器进行分离的液体混合物可以是液-液、 液-固、液-气以及其他三相或多相料液,但其中必 有一相为液体
水力旋流器的原理

水力旋流器的原理
水力旋流器是一种利用液体旋转流动的力学原理来分离物质的设备,其工作原理如下:
1. 水进入旋流器:水力旋流器由一个入口管和一个漩涡室组成。
水通过入口管进入旋流器,并在漩涡室中形成旋转流动。
2. 旋转流动的效应:由于旋转流动的效应,水中的砂、泥、小颗粒等较重的固体物质会被甩向旋流器的外壁,形成一个旋流区域。
3. 固体物质分离:旋流器内部的压力梯度使得固体物质靠近旋流器的外壁而趋于静止,而较轻的液体则在旋流器内部形成中心旋涡。
4. 固体物质排出:固体物质在旋流器的外壁上沉积,逐渐形成一个下沉区域。
随着固体物质的积累,它们会自然下滑到旋流器的底部,并通过排泥口排出旋流器。
5. 液体的排出:轻质液体一般位于旋流器的中心部位,在旋转的过程中形成一个中心涡流。
中心涡流会将轻质液体推向旋流器的出口,最后通过出口管排出旋流器。
总结起来,水力旋流器通过液体旋转流动的效应,利用固体物质的重力和离心力
的差异,将固体和液体分离并分别排出。
这种原理使得水力旋流器在液体固液分离、固液分级、固液分类以及溶解气体的除去等方面具有较高的效率和应用价值。
水力旋流器分级原理(二)

3.4水力旋流器分级原理水力旋流器最早在20世纪30年代末在荷兰出现。
水力旋流器是利用回转流进行分级的设备,并也用于浓缩、脱水以致选别。
它的构造很简单,如图3-16(a)、(b)所示。
主要是由一个空心圆柱体1和圆锥2连接而成。
圆柱体的直径代表旋流器的规格,它的尺寸变化范围很大,由50 mm到1000 non,通常为125~500 oun。
在圆柱体中心插入一个溢流管5,沿切线方向接有给矿管3,在圆锥体下部留有沉砂口4。
矿浆在压力作用下,沿给矿管给入旋流器内,随即在圆筒臃器壁限制下作回转运动。
粗颗粒因惯性离心力大而被抛向器壁,并逐渐向下流动由底部排出攻为沉砂。
细颗粒向器壁移动舶速度较小,被朝向中心流动的液体带动由中心溢流管排出,成为溢流。
水力旋流器是一种高效率的分级、脱泥设备,由于它的构造简单,便于制造,处理量大,在国内外已广泛使用。
它的主要缺点是消耗动力较大,且在高压给矿时磨损严重。
采用新的耐磨材料,如硬质合金、碳化硅等制作沉砂口和给矿口的耐磨件,可部分地解决这一问题。
此外,当用于闭路磨矿的分级时,因其容积小,对矿量波动没有缓冲能力,不如机械分级机工作稳定。
3.4.2水力旋流器分级原理为明了矿物颗粒在旋流器内的分离过程,有必要先说明液流的运动特性。
矿浆给入旋流器后呈螺旋线状,一面回转一面向中心推移,最后由上下两端排出,如图3-17所示。
矿浆的这种流动属于空间运动体系,为此要查明液流的速度分布,须将旋流器内任一点的速度分解为三个互相垂直的方向,即切线方向、径向方向和平行于轴线的方向。
盖勒萨尔(D.F.Kel阻Ⅱ,1952年)曾以内径76 nun的透明水力旋流器,用光学方法观测加入水中的铝粉运动速度,在给水量约为50 L/min条件下,得到了下述三个方向速度的变化规律。
3.4.2.1切向速度分布及旋流器内压强变化3.4.2.2径向速度分布及颗粒粒度沿径向排列3.4.2.3轴向速度u.的分布及对分级粒度的影响液体进入旋流器的初期沿轴向的运动方向基本是向下的,但由于下面的流动断面愈来愈小,内层矿浆即转而向上流动。
