网带炉产品生产工艺规范
网带式钎焊炉技术方案书(
QHL-125-12Q网带式保护气氛钎焊炉技术方案书日期:2010年11月17日1、设备主要用途及特点：网带式保护气氛光亮钎焊炉（以下简称网带炉）该炉适用于：航空、电子、家电、汽车行业各种零件在保护气氛中光亮退火或光亮钎焊处理。
该炉最大特点：适用大批量生产，能确保零件品质一致和重复性。
有性能优越、安全可靠、操作简便、节能等优点。
一、有关技术参数:1.额定温度: 1150℃2.工作温度750-1050℃3.钎焊炉膛工作空间: 长4000×宽375×高200mm4.加热功率: 125KW5.控制温区: 3区6.控制方式: 可控硅控制+PID调节7.网带变频传动电机: 1.5KW8.传动速度: 变频调速50-500mm/min9.冷却方式: 7.5M水套冷却10.氨分解保护气体: 20M3/h(3H2+N2混合气),露点≤-60℃氨分解炉加热用功率: 25KW11.安全扫炉气体: 2-4瓶工业普氮(纯度99.5%)12.马弗材料: 10mmSUS310S(南非进口板)13.网带材料: SUS314S/350mm宽(日本进口丝)14.生产线总用电功率: 380V(三相四线制) ≤90KW15.高温加热元件: 0Cr27A17Mo2电阻丝16.冷却水: >5M3/h循环水水温≤28℃17.液氨消耗: 6-8㎏/h18.氮气消耗：1-2瓶/炉19. 钎焊工装料架(特殊焊接时需要辅助支架) 用户自备20．设备总占地：长16000×宽1650×高2000mm21.设备总供电: ∽380V(3相4线) 150KW二、生产线结构具体要求:网带炉由:进料前室、加热炉体、水冷却套、网带传动机构、电器控制柜、氨(NH3)分解保护气供给装置等组成。
炉体：外壳由4-10mmA3普碳钢板和8#型钢焊接而成，水套分别由内壁4mm不锈钢板和外套3mmA3板密封焊接制造。
炉衬：炉底采用高铝砖砌成，炉子顶部采用吊顶式全纤维结构，保温层厚度≥400mm，加热元件:材质:0Cr27Al7Mo2,炉体长度方向分多支炉膛上下布置，以螺旋状搁放于刚玉套管上，拆装方便可不停炉更换。
网带退火炉工艺规程
网带退火炉工艺规程
一．BJTY 玻璃制品的典型退火曲线：
温 度 ℃
1． 退火炉中温度差的影响，由于退火炉纵断面的温度分配不均匀，从而造成制品的温
度也不均匀，因此在确定加热速度，降温速度时，务必考虑到退火炉的温差因素。
2． 制品壁厚与几何形状的影响，厚壁制品，形状复杂的制品，保温区的温度应酌情偏低，加热及冷却速度应酌情放慢。
3． 同一退火炉同时对不同成分的玻璃制品，进行退火时应：
（1）。
要选择退火温度最低的玻璃作为保温温度，并采取延长保温时间的措施。
（2）。
同一化学组成的玻璃，但彼此厚度不同的制品在同一退火炉中同时退火时，退火温度应按壁厚最小的制品掌握，以免薄的制品因温度过高而变形报废，但加热及冷却速度应按壁厚最大的制品掌握，以保证厚壁制品不致因热应力而报废。
4． 制品原有应力的影响，当快速加热时，除考虑快速加热可能产生的暂时应力外，还应考虑到制品中原有的应力影响，以避免制品在不和理的快速加热时易炸裂。
5． 高硼硅（特硬料）玻璃制品，在退火温度范围内易产生物化性能改变，为了避免玻璃分相，退火温度要严格掌握，不能过高，时间不宜过长，尚要避免重复退火。
6． BJ40玻璃制品的退火温度，原则上应比BJTY 玻璃制品的退火温度低10℃。
网带炉热处理工艺流程
网带炉热处理工艺流程网带炉是一种广泛应用于热处理的设备，其具有高效、节能、智能控制等优点，适用于各种金属加工件的热处理工艺。
本文将介绍网带炉在热处理过程中的工艺流程。
1. 前处理在进行热处理之前，需要进行一些前处理工作，包括材料检验、清洗等。
1.1 材料检验材料是进行金属热处理的重要基础。
对于要进行热处理的材料，需要进行外观、尺寸、化学成分、硬度、力学性能等相关检查。
检查合格后才能进行下一步的工艺处理。
1.2 清洗清洗是为了除去材料表面的铁锈、氧化皮、油污等杂质，以确保热处理的效果。
清洗方式有多种，通常采用喷淋清洗或浸泡清洗。
2. 加热在网带炉中进行金属热处理时，需要对材料进行加热。
加热过程需要根据不同材料和工艺要求进行设置。
2.1 加热速率和温度在网带炉中加热速率较快，一般为30~50℃/min。
加热温度需要根据材料性质和工艺要求进行设置，一般情况下，加热温度越高，可以获得更好的金相组织稳定性。
2.2 保温时间为了保证加热效果，需要在达到目标温度后进行保温处理。
保温时间需要根据材料性质和工艺要求来确定，一般情况下，保温时间可以根据经验或通过试验来确定。
3. 冷却在完成加热保温处理后，需要对材料进行冷却。
冷却方式有多种，其中常见的包括空冷、水淬等。
3.1 空冷空冷是指将经过加热保温后的材料放置在空气中自然冷却的方式。
对于某些较为脆性的材料，空冷的速度需要尽量慢，以避免出现裂纹或变形的情况。
3.2 水淬水淬是指将经过加热保温后的材料浸入冷却水中进行快速冷却的方式。
水淬会使材料快速冷却，从而形成硬脆的组织相。
4. 后处理在完成冷却处理后，需要对材料进行后处理。
4.1 淬火退火淬火是指将经过加热保温后的材料进行快速冷却，以获得硬脆的组织相。
退火是指将材料加热到一定温度并保温一段时间，再进行缓慢冷却，以获得软韧的组织相。
4.2 淬蓝淬蓝是指将经过淬火处理的材料加热到一定温度，并在空气中进行缓慢冷却，以获得淬火后的组织相稳定性。
网带式热处理生产线操作规程
托辊网带式热处理生产线操作规程1.目的：为了确保轴承零件淬、回火质量，实现安全有序生产，设备操作有章可循，特制定本操作规程。
2.适用范围：《托辊网带式保护气氛热处理生产线》的操作。
3.操作规程3.1、淬火加热炉的操作规程3.1.1、淬火加热炉的开炉升温3.1.1.1 合上电源总闸，按工艺要求设定各区淬火加热温度；然后送电升温并检查电流、电压数值。
3.1.1.2当炉温升至400℃时，开启传动电机调整走速，升温阶段走速宜慢，约60分钟左右。
3.1.1.3 当炉温升至800℃时，开始通入甲醇（甲醇液体或裂解气）及丙烷气或氮气。
严禁低于800℃时滴入或通入甲醇（甲醇液体或裂解气）及丙烷气，以免发生爆炸形成安全事故！3.1.1.4 为防止炉顶进气管结碳，影响保护气氛碳势，每班必须疏通1-2次。
3.1.1.5 炉温匀热约30分钟炉内保护气氛形成正压碳势达到0.3~0.6%或进料口端废气能够点燃（火苗颜色为棕黄色）时才能开始进料淬火加热。
并始终使废气燃烧，以防一氧化碳中毒。
3.1.2 淬火加热规范3.1.2.1 各区加热温度的设定要点，Ⅰ区温度设定低于Ⅱ区约10℃左右。
Ⅱ区、Ⅲ区温度设定相同，Ⅳ区比Ⅱ区、Ⅲ区温度低5℃。
3.1.2.2 通过观察窗口，经常观察加热炉内零件的加热状态。
目测加热零件的实际温度及时修正工艺参数；观察炉温均匀性适当调整进炉量和网带走速，发现套圈竖立加热采取措施，防止个别套圈加热变形。
3.1.2.3 甲醇的滴注（或裂解气）控制。
甲醇的储液桶内不可断液，避免空气进入管路而堵流缺液，调整流量计浮子高度，甲醇裂解气流量控制在5-10m3/h氮气流量一般控制在1-5m3/h，丙烷气流量0.5-3 m3/h,使碳势达到0.4-0.6，避免淬火加热零件脱碳层深度超过工艺文件规定。
3.2、淬火冷却油槽的升温加热与操作3.2.1 开启油槽加热电源按工艺要求设定油槽加热温度。
3.2.2检查油槽油液面高度，电加热管的电阻丝发热体部分必须浸没在油液面以下，防止烧坏电热管及引起火灾。
网带炉安全操作规程
网带炉安全操作规程一、前言为了确保工作顺利进行，维护员工安全，本公司制定了以下网带炉安全操作规程，供工作人员参考、遵守。
二、网带炉的基本情况网带炉属于高温设备，是一种用于熔化金属、陶瓷等器材的设备。
网带炉通过加热和熔化重要的物质，达到高级的工业制造流程。
该设备是企业及行业不可或缺的设备之一。
三、安全操作规程1. 熔炼材料的选择在选择熔炼材料时，应考虑其化学性质、热稳定性、熔点和熔化热。
应按照炉子的承受能力和使用需求选择合适的熔炼材料。
当选择熔炼材料时，应注意以下几个方面：1.避免选用具有强化学反应的材料；2.避免选择挥发性较大的材料；3.避免杂质过多、影响熔炼过程的材料。
2. 熔炼前的准备工作在进行熔炼前，应对电机、电缆、控制柜、电器、传感器等设备进行检测和清洁。
特别地，需要注意以下几个方面：1.在操作之前应检查加热系统是否正常，检查电线电缆是否损坏，检查电气控制部件是否存在过热现象；2.检查管道连接是否紧固；3.检查送水管道是否开启。
3. 熔炼操作在进行熔炼操作时，应注意以下几个方面：1.不得在炉膛内生火或直接往炉内注入燃料；2.避免使用金属或铁质工具进入炉内；3.在加热过程中，应注意控制温度和加热速度；4.避免在炉子压力大的情况下继续加热。
4. 熔炼后的清理在熔炼完成后，应注意以下几个方面：1.通风变换室内空气后再离开机房；2.熔炉的膛内残留物应加以清理；3.切勿直接用双手接触熔膏；4.启动熔脱槽自动卸载，将废钢卸掉；5.将炉体清洁干净。
四、安全注意事项1.未经允许不得私自调整或更改电气或机械设备；2.不得在没有人员看护的情况下停放过重的物品；3.禁止在炉内储存易燃、易爆物品；4.在正常操作的情况下，当发现炉子产生的异常声音、异味或温度等不正常情况时，应立即停机检查，确定故障原因并及时处理；5.使用后应切断电源。
五、结论本公司网带炉安全操作规程遵从“安全第一”的原则，全面、周密地考虑了安全工作中可能出现的风险及应对方法，将人机系统有机结合，让人在把握科学与文明的基础上，有序、高效地完成相关炉冶工作。

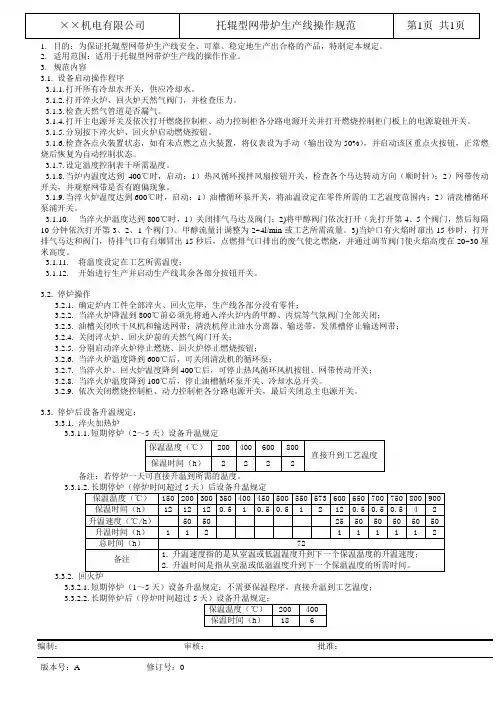

托辊型网带炉生产线操作规范
1.目的：为保证托辊型网带炉生产线安全、可靠、稳定地生产出合格的产品，特制定本规定。
2.适用范围：适用于托辊型网带炉生产线的操作作业。
3.规范内容3.1.设备启动操作程序3.1.1.打开所有冷却水开关，供应冷却水。
3.1.2.打开淬火炉、回火炉天然气阀门，并检查压力。
3.1.3.检查天然气管道是否漏气。
3.1.4.打开主电源开关及依次打开燃烧控制柜、动力控制柜各分路电源开关并打开燃烧控制柜门板上的电源旋钮开关。
3.1.5.分别按下淬火炉、回火炉启动燃烧按钮。
3.1.6.检查各点火装置状态，如有未点燃之点火装置，将仪表设为手动（输出设为50%），并启动该区重点火按钮，正常燃烧后恢复为自动控制状态。
3.1.7.设定温度控制表于所需温度。
3.1.8.当炉内温度达到400℃时，启动：1）热风循环搅拌风扇按钮开关，检查各个马达转动方向（顺时针）；2）网带传动开关，并观察网带是否有跑偏现象。
3.1.9.当淬火炉温度达到600℃时，启动：1）油槽循环泵开关，将油温设定在零件所需的工艺温度范围内；2）清洗槽循环泵浦开关。
3.1.10.当淬火炉温度达到800℃时，1）关闭排气马达及阀门；2)将甲醇阀门依次打开（先打开第4、5个阀门，然后每隔10分钟依次打开第3、2、1个阀门）。
甲醇流量计调整为2~4l/min或工艺所需流量。
3)当炉口有火焰时窜出15秒时，打开排气马达和阀门，待排气口有白烟冒出15秒后，点燃排气口排出的废气使之燃烧，并通过调节阀门使火焰高度在20~30厘米高度。
3.1.11.将温度设定在工艺所需温度；3.1.12.开始进行生产并启动生产线其余各部分按钮开关。
3.2.停炉操作3.2.1.确定炉内工件全部淬火、回火完毕，生产线各部分没有零件；3.2.2.当淬火炉降温到800℃前必须先将通入淬火炉内的甲醇、丙烷等气氛阀门全部关闭；3.2.3.油槽关闭吹干风机和输送网带；清洗机停止油水分离器、输送带，发黑槽停止输送网带；3.2.4.关闭淬火炉、回火炉前的天然气阀门开关；3.2.5.分别启动淬火炉停止燃烧、回火炉停止燃烧按钮；3.2.6.当淬火炉温度降到600℃后，可关闭清洗机的循环泵；3.2.7.当淬火炉、回火炉温度降到400℃后，可停止热风循环风机按钮、网带传动开关；3.2.8.当淬火炉温度降到100℃后，停止油槽循环泵开关、冷却水总开关。
网带式钎焊炉技术方案书(
QHL-125-12Q网带式保护气氛钎焊炉技术方案书日期:2010年11月17日1、设备主要用途及特点：网带式保护气氛光亮钎焊炉（以下简称网带炉）该炉适用于：航空、电子、家电、汽车行业各种零件在保护气氛中光亮退火或光亮钎焊处理。
该炉最大特点：适用大批量生产，能确保零件品质一致和重复性。
有性能优越、安全可靠、操作简便、节能等优点。
一、有关技术参数:1.额定温度: 1150℃2.工作温度 750-1050℃3.钎焊炉膛工作空间: 长4000×宽375×高200mm4.加热功率: 125KW5.控制温区: 3区6.控制方式: 可控硅控制+PID调节7.网带变频传动电机: 1.5KW8.传动速度: 变频调速50-500mm/min9.冷却方式: 7.5M水套冷却10.氨分解保护气体: 20M3/h(3H2+N2混合气),露点≤-60℃氨分解炉加热用功率: 25KW11.安全扫炉气体: 2-4瓶工业普氮(纯度99.5%)12.马弗材料: 10mmSUS310S(南非进口板)13.网带材料: SUS314S/350mm宽(日本进口丝)14.生产线总用电功率: 380V(三相四线制) ≤90KW15.高温加热元件: 0Cr27A17Mo2电阻丝16.冷却水: >5M3/h循环水水温≤28℃17.液氨消耗: 6-8㎏/h18.氮气消耗： 1-2瓶/炉19. 钎焊工装料架 (特殊焊接时需要辅助支架) 用户自备20．设备总占地：长16000×宽1650×高2000mm21.设备总供电: ∽380V(3相4线) 150KW二、生产线结构具体要求:网带炉由:进料前室、加热炉体、水冷却套、网带传动机构、电器控制柜、氨(NH3)分解保护气供给装置等组成。
炉体：外壳由4-10mmA3普碳钢板和8#型钢焊接而成，水套分别由内壁4mm不锈钢板和外套3mmA3板密封焊接制造。
炉衬：炉底采用高铝砖砌成，炉子顶部采用吊顶式全纤维结构，保温层厚度≥400mm，加热元件:材质:0Cr27Al7Mo2,炉体长度方向分多支炉膛上下布置，以螺旋状搁放于刚玉套管上，拆装方便可不停炉更换。
网带炉的工艺流程
