冷却塔的安装
冷却塔的安装方案
冷却塔的安装方案1、冷却塔安装要求（1）冷却塔的安装应根据设备的各种条件，考虑其安装位置的地面及其荷载能力，同时也必须考虑所必备的外界条件。
（2）安装时应注意冷却塔的设计图纸制作混凝土基础或钢结构基础，这些冷却塔基础上方都预埋好水平钢板，各基础点的标高应在同一标高的水平面上。
（3）塔体应放置水平。
水塔在施工安装时，为防止压坏底盘，施工人员应踏在底盘的加强筋上，在安装塔外壳、底盘等纤维件时，为防止外壳底盘等变形可先穿螺钉，而后依次逐渐紧固，在确认底盘不变形，附近干净、干燥的条件下，为避免使用时漏水可在接触处铺设纤维毡及涂树脂。
2、冷却塔安装方法2.1、冷却塔框架结构的安装冷却塔不得安装在通风不良和出现湿空气回流的场合，塔体离建筑物的直线距离必须保持二米以上距离。
必须安装在通风良好的场所。
否则将会降低冷却塔的冷却能力。
冷却塔一般安装在建筑工地的群楼或顶楼，以形成高压头，用以克服冷凝器的阻力损失。
水泵将需要处理的冷却水从水池抽出送至冷却塔，经冷却降温后从塔底集水盘向下自流压入冷凝器中，并继而靠水头压差自流入水池，如此循环。
安装时，应根据施工图指明的坐标位置就位，并应找平找正，设备要稳定牢固，冷却塔的出水管口及喷嘴方向、位置应正确。
2.2、冷却塔各部件安装（1）薄膜式淋水装置安装。
薄膜式淋水装置有膜板式、纸蜂窝式、点波式和斜坡纹式等不同形式。
（2）膜板式淋水装置一般为木板、格栅填料或塑料板等材料制成。
格栅填料淋水装置以波形板为好，安装在支架梁上，每四片联成一组，板间用塑料管及橡胶垫圈隔成一定间隙，中间用镀锌螺栓固定。
（3）蜂窝状散热填料安装，可直接架于角钢或扁钢支架上，亦可直接架镀锌钢支架上。
（4）点波淋水装置的单元高度为150～600mm，小点波一般为250ram。
其安装总高度为：当采用逆流塔时为500～1200mm，采用横流塔时为1000～1500mm。
其常用的安装方法有框架穿针法和黏结法两种：①框架穿针法用直径4的铜丝或镀锌铅丝正反穿连点波片，组成一整体，远看似蜂窝状。
冷却塔安装作业指导
冷却塔安装作业指导一、引言冷却塔是工业生产过程中常用的设备，用于散热和降温。
为了确保冷却塔的安装质量和效果，本文将提供详细的冷却塔安装作业指导。
二、安装前的准备工作1. 确定安装位置：根据工艺要求和现场条件，选择合适的安装位置。
确保冷却塔周围没有障碍物，便于维护和清洁。
2. 准备安装材料和工具：根据冷却塔的规格和要求，准备好所需的安装材料和工具，如螺栓、螺母、垫片、扳手等。
3. 检查设备：在安装前，检查冷却塔的各个部件是否完好，如风机、水泵、水箱等。
确保设备没有损坏或者缺陷。
三、安装步骤1. 安装底座：根据冷却塔的尺寸和分量，选择合适的底座，并将其固定在安装位置上。
确保底座平整稳固。
2. 安装支架：根据冷却塔的高度和分量，选择合适的支架，并将其固定在底座上。
确保支架坚固可靠。
3. 安装填料：根据冷却塔的设计要求，将填料逐层安装在冷却塔的填料层上。
确保填料的安装密度均匀，且与冷却塔壁保持一定的间隙。
4. 安装风机：根据冷却塔的规格和要求，将风机安装在冷却塔的顶部。
确保风机与冷却塔的连接坚固，并进行必要的调整和校正。
5. 安装水泵：根据冷却塔的设计要求，将水泵安装在冷却塔的底部。
确保水泵与冷却塔的连接密切，且水泵的进出口与冷却塔的管道连接正确。
6. 安装水箱：根据冷却塔的规格和要求，将水箱安装在冷却塔的侧面。
确保水箱与冷却塔的连接坚固，且水箱的进出口与冷却塔的管道连接正确。
7. 连接管道：根据冷却塔的设计要求，将冷却塔的进水管道和出水管道与工业生产系统的管道连接起来。
确保管道连接密切，无泄漏。
8. 进行调试：安装完成后，对冷却塔进行必要的调试工作，如检查风机和水泵的运行状态，调整填料的安装密度等。
确保冷却塔能够正常运行。
四、安全注意事项1. 安装过程中，必须严格遵守安全操作规程，穿戴好个人防护装备，确保安装人员的人身安全。
2. 在安装过程中，要注意防止冷却塔的部件和工具掉落，造成人员伤害或者设备损坏。
冷却塔安装作业指导
冷却塔安装作业指导引言概述：冷却塔是工业生产中常见的设备，用于将热水或者其他流体冷却至合适温度。
冷却塔的正确安装对于保证其正常运行和延长使用寿命至关重要。
本文将详细介绍冷却塔安装的作业指导，包括安装前的准备工作、安装过程中的注意事项、安装后的检查和测试以及常见问题的解决方法。
一、安装前的准备工作：1.1 确定安装位置：选择一个平整、稳固的基础，远离其他设备或者建造物，以便于冷却塔的运行和维护。
1.2 确定冷却塔的尺寸和规格：根据工艺要求和冷却负荷计算，确定冷却塔的尺寸和规格，包括冷却塔的高度、直径、风机数量和功率等。
1.3 准备所需材料和工具：根据冷却塔的安装要求，准备好所需的材料和工具，如螺栓、螺母、垫片、焊接材料、起重设备等。
二、安装过程中的注意事项：2.1 安装基础：按照设计要求进行基础的施工，确保基础的平整度和稳固性，以支撑冷却塔的分量和运行时的振动。
2.2 安装塔体：根据冷却塔的尺寸和规格，将塔体逐层安装，注意塔体的水平度和垂直度，确保各部件之间的连接紧固可靠。
2.3 安装附件：根据冷却塔的设计要求，安装风机、水泵、水管等附件，注意附件与塔体之间的连接方式和位置，确保冷却塔的正常运行。
三、安装后的检查和测试：3.1 检查连接紧固：对冷却塔的各个连接部位进行检查，确保螺栓、螺母等紧固件没有松动或者缺失，防止漏水和漏风现象的发生。
3.2 检查电气系统：检查冷却塔的电气系统，包括机电、控制柜、电缆等，确保电气设备正常运行和安全可靠。
3.3 进行性能测试：启动冷却塔，进行性能测试，包括冷却效果、风机运行情况、水流量等指标的检测，确保冷却塔能够满足设计要求。
四、常见问题的解决方法：4.1 漏水问题：检查冷却塔的管道和连接部位，修复漏水点，确保冷却塔的密封性。
4.2 风机故障：检查风机的机电和传动装置，修复或者更换故障部件，确保风机正常运行。
4.3 冷却效果不佳：检查水泵和水管的工作状态，调整水流量和水温，优化冷却塔的运行参数，提高冷却效果。

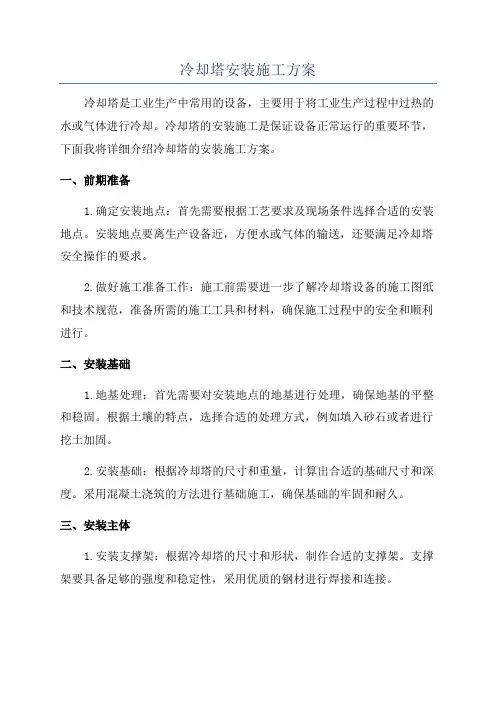

冷却塔安装施工方案
冷却塔安装施工方案冷却塔是工业生产中常用的设备，主要用于将工业生产过程中过热的水或气体进行冷却。
冷却塔的安装施工是保证设备正常运行的重要环节，下面我将详细介绍冷却塔的安装施工方案。
一、前期准备1.确定安装地点：首先需要根据工艺要求及现场条件选择合适的安装地点。
安装地点要离生产设备近，方便水或气体的输送，还要满足冷却塔安全操作的要求。
2.做好施工准备工作：施工前需要进一步了解冷却塔设备的施工图纸和技术规范，准备所需的施工工具和材料，确保施工过程中的安全和顺利进行。
二、安装基础1.地基处理：首先需要对安装地点的地基进行处理，确保地基的平整和稳固。
根据土壤的特点，选择合适的处理方式，例如填入砂石或者进行挖土加固。
2.安装基础：根据冷却塔的尺寸和重量，计算出合适的基础尺寸和深度。
采用混凝土浇筑的方法进行基础施工，确保基础的牢固和耐久。
三、安装主体1.安装支撑架：根据冷却塔的尺寸和形状，制作合适的支撑架。
支撑架要具备足够的强度和稳定性，采用优质的钢材进行焊接和连接。
2.安装冷却塔主体：根据冷却塔的施工图纸，进行冷却塔主体的安装。
首先将冷却塔的主体部分运输至现场，根据安装标准和要求进行安装和固定。
3.连接管道和阀门：根据冷却塔的工作原理，安装连接冷却塔的进出水管道和相应的阀门。
管道和阀门要具备耐腐蚀和耐压的特性，确保工作稳定和安全。
四、电气连接1.安装电气设备：根据冷却塔的要求，安装相应的电气设备。
如风机、水泵等。
根据设备的施工图纸进行电气线路的敷设和连接，确保电气设备正常工作。
2.进行电气测试：完成电气线路的连接后，进行电气测试。
测试包括电气系统的接地、绝缘和运行状态等，确保电气设备的正常工作和安全使用。
五、安全措施1.安装完成后，要对冷却塔进行相关检查和试运行，确保设备没有问题。
2.在施工过程中要注意人员的安全，做好安全防护工作，确保施工过程中不发生安全事故。
3.施工完工后要做好清洁工作，保持安装地点的整洁和卫生。
冷却塔安装使用说明
冷却塔安装使用说明1. 概述冷却塔是一种常见的用于工业设备散热的设备，通过水和空气的对流作用来降低设备的温度。
本文档将介绍冷却塔的安装和使用方法，以确保冷却塔能够正常运行并发挥最佳性能。
2. 安装2.1 选择合适的位置选择安装冷却塔的位置非常重要，应考虑以下因素：- 与散热设备之间的距离，确保冷却塔可以有效地散热；- 充分的通风条件，确保冷却塔在运行过程中能够获得足够的新鲜空气；- 安装位置离水源和电源较近，方便设备的连接和维护。
2.2 安装步骤1. 确保冷却塔正常放置在平坦的地面上，避免不稳定和倾斜的情况发生。
2. 根据冷却塔的尺寸和重量，使用适当的固定件将冷却塔固定在地面上，以确保安全稳定。
3. 根据冷却塔和散热设备之间的连接要求，连接冷却塔和散热设备的输送管道。
4. 连接冷却塔的进水管道和出水管道，并确保管道连接可靠密封。
3. 使用3.1 操作步骤1. 启动冷却塔前，请确保所有连接和固定件都已经正确安装。
2. 连接冷却塔的电源，并确保电源接地良好。
3. 打开冷却塔的进水阀门，使冷却塔开始工作。
4. 监测冷却塔的工作状态，定期检查水位、压力、温度等参数，确保正常运行。
3.2 维护与保养1. 定期清洗冷却塔，去除水中的杂质和污垢，保持水路畅通。
2. 检查冷却塔的风扇和电机运行状态，如有异常及时维修或更换。
3. 注意冷却塔周围的环境卫生，防止杂草和垃圾影响冷却效果。
4. 定期检查冷却塔的连接件和固定件是否松动，如有必要及时加固。
4. 安全事项4.1 使用时的注意事项- 在操作和维护冷却塔时，请记住关掉冷却塔的电源，以免触电事故发生。
- 维护过程中，禁止将手和其他物体伸入冷却塔内部，以免发生意外。
- 清洗冷却塔时，应遵守相关的操作规程，保护好自己的皮肤和呼吸系统。
4.2 紧急情况处理- 如发生冷却塔工作异常或其他紧急情况，请立即关掉冷却塔的电源，并及时联系专业维修人员解决问题。
- 在紧急情况下，如果需要清洗冷却塔，请使用適當的个人防护装备，确保自身安全。
冷却塔安装作业指导
冷却塔安装作业指导一、概述冷却塔是用于降低工业设备或者电站发电设备的温度的重要设备。
本文将为您提供冷却塔安装作业的详细指导。
二、安装前准备1. 确定冷却塔的安装位置：选择离主要设备足够远的位置，以确保冷却效果最佳。
2. 检查安装地基：确保地基坚固平整，能够承受冷却塔的分量。
3. 准备所需工具和材料：包括起重设备、螺栓、垫片、密封胶等。
三、安装步骤1. 将冷却塔运输到安装位置：使用起重设备将冷却塔从运输车辆上卸下，并小心地放置在安装位置上。
2. 安装冷却塔基础：根据冷却塔的尺寸和分量，将螺栓和垫片固定在地基上，确保其稳固。
3. 安装冷却塔支架：将冷却塔的支架组装好，并使用螺栓将其固定在地基上。
4. 安装冷却塔填料：根据冷却塔的设计要求，将填料安装在冷却塔的内部，确保填料均匀分布。
5. 安装冷却塔风机：将冷却塔风机安装在冷却塔的顶部，并连接电源线。
6. 连接冷却塔管道：根据冷却塔的设计要求，将进水管道和出水管道与冷却塔连接，并使用密封胶进行密封。
7. 进行安全检查：确保冷却塔的各个部件安装坚固，无松动或者损坏的情况。
四、安装后调试1. 检查冷却塔运行状态：启动冷却塔风机，观察其运行状态是否正常，确保风机旋转自如。
2. 检查冷却效果：通过监测冷却塔的进水温度和出水温度，评估冷却效果是否达到预期要求。
3. 调整冷却塔参数：根据实际情况，调整冷却塔的风机转速、水流量等参数，以达到最佳冷却效果。
五、安全注意事项1. 在安装过程中，严禁站在冷却塔下方或者挨近风机旋转区域。
2. 使用起重设备时，应确保操作人员具备相关资质，并遵守相关安全规定。
3. 在进行电气连接时，务必断开电源，并由专业电工进行操作。
4. 在安装过程中，如发现任何异常情况，应即将住手作业，并寻求专业人员的匡助。
六、维护保养1. 定期清洁冷却塔：清除冷却塔内部的污垢，保持冷却效果的稳定。
2. 定期检查冷却塔的各个部件：包括支架、填料、风机等，确保其完好无损。
冷却塔的工作原理、安装、选型及故障处理方法
冷却塔的工作原理、安装、选型及故障处理方法冷却塔的工作原理、安装、选型及故障处理方法一、冷却塔的工作原理1、冷却塔(Cooling Tower)是一种热量转移设备，主要用于将热介质（如水、油、汽油等）的热量转移到大气中，以冷却机械或其他设备，进而使机械系统的工作温度保持在一定的范围之内。
2、冷却塔的工作原理主要是将热介质的温度通过热量转移的方式，从热介质转移到室外的大气中，实现冷却目的。
二、冷却塔的安装1、安装冷却塔时，首先要确定冷却塔的安装位置，安装处要保证冷却塔周围的风流能够更好地进入冷却塔内部，以保证冷却塔工作的顺利进行。
2、安装冷却塔时，应考虑到冷却塔所提供的热交换面积和温度的变化，并且在安装过程中要注意热交换装置的封闭性和质量。
3、安装冷却塔时，在安装过程中要注意冷却塔的电气设备以保证其安全性和可靠性。
三、冷却塔的选型1、冷却塔的选型，首先应根据冷却塔的使用目的，选择不同的冷却塔型号。
2、在选择冷却塔型号时，应考虑冷却塔的热交换能力，风扇的效率和功率以及冷却塔的效果等因素。
3、在选择冷却塔型号时，还需考虑冷却塔的高度，了解冷却塔的安装位置是否有高度限制，以便选择合适的型号。
四、冷却塔的故障处理方法1、风机故障：当风机出现故障时，首先应检查电源电压是否正常，电源线是否松脱，查明原因后及时处理。
2、热交换故障：当热交换故障时，应先检查其密封性是否已经受损，如果受损，应及时更换热交换器。
3、流量故障：当流量故障时，应检查泵是否已损坏，如发现损坏，应立即更换新泵，确保冷却塔的正常工作。
综上所述，冷却塔的安装、选型和故障处理都需要经过细致的计算和调整，以保证冷却塔有效地实现其冷却的功能。
冷却塔安装作业指导
冷却塔安装作业指导标题：冷却塔安装作业指导引言概述：冷却塔是工业生产中常见的设备，用于降低水温并保持设备正常运行。
正确的安装是冷却塔能否正常运行的关键。
本文将详细介绍冷却塔安装作业指导，匡助读者了解冷却塔的安装步骤和注意事项。
一、准备工作1.1 确认安装位置：选择平整、通风良好的场地，确保冷却塔能够正常运行并方便维护。
1.2 准备设备和工具：准备好冷却塔及其配件，确保所有工具齐全，如扳手、螺丝刀等。
1.3 检查安装图纸：子细阅读冷却塔的安装图纸，了解每一个零部件的位置和连接方式。
二、安装底座2.1 搭建底座：根据安装图纸指导，搭建冷却塔的底座结构，确保底座稳固并符合规范要求。
2.2 固定底座：使用螺栓或者焊接方式将底座固定在地面上，确保底座不会因振动而挪移。
2.3 检查底座：检查底座安装是否坚固，确保底座没有松动或者倾斜的情况。
三、安装塔体3.1 安装塔体结构：根据安装图纸指导，将冷却塔的塔体结构逐步安装，确保每一个零部件的位置正确。
3.2 连接管道：连接冷却塔的进水管道和出水管道，确保管道连接密切，不漏水。
3.3 调整塔体位置：调整冷却塔的位置，使其与进水管道和出水管道对齐，确保水流畅通。
四、安装风机4.1 安装风机叶片：将风机叶片逐个安装在风机轴上，确保叶片位置正确，不会相互干扰。
4.2 连接电源：将风机的电源线连接到电源插座上，确保电源线接线正确，不会浮现短路。
4.3 调试风机：启动风机，调试风机的转速和方向，确保风机正常运转，不会浮现异常噪音或者振动。
五、安装配件5.1 安装水泵：将水泵安装在冷却塔的进水管道上，确保水泵能够正常运转并提供足够的水流量。
5.2 安装控制面板：安装冷却塔的控制面板，设置合适的参数，确保冷却塔能够根据需要进行自动控制。
5.3 检查配件：检查所有配件的安装情况，确保每一个配件都安装正确并能够正常运行。
结论：通过以上的安装作业指导，读者可以了解冷却塔的安装步骤和注意事项，确保冷却塔能够正确安装并正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔身安装 时，使用最多 的要数水准仪 了，焊接的每 一步，都要用 他来衡量是否 水平
塔身在 安装时，一 样要注意塔 身的水平度 和垂直度， 斜拉杆用力 一定要均匀。
工人正在刷油
由于冷却 塔在运行过 程中，特殊 的工作环境， 潮湿、风吹 日晒，所以 塔身在焊接 完之后一定 要做防腐处 理，
在安装冷却塔风机时，一定要保持风扇水平，叶片的偏 转角度要一致，电机的接线要正却，这样风扇才能运行正常。
冷冷 风风
热 风
热 风
热
风
冷却塔工作示意图
冷却塔的内部构造
为了使冷 却塔高效率的 工作，在短时 间内把冷却水 中的热量充分 的散发出去， 在塔内用多张 散热片组合到 一块，延长的 水的流动时间， 增大了散热面 积。
冷却塔安 装完成以后， 同时连接冷却 塔的管道的保 温因塔周围的 环境而定，如 果向阳，那么 管道就地保温 了，如图，内 用橡塑保温板， 外缠玻璃丝布。
冷却塔原理图
风机盘管
热
冷却塔
热
冷
制冷机组
冷
热
ቤተ መጻሕፍቲ ባይዱ
首先是材料的进场
材料的进场特别 关键，材料进场之后， 必须由厂家出据其产 品的检测报告和合格 证，施工方核对是否 是本工程规定的设备， 检查型号；并且一一 核对数量，观看其外 观有无破损等缺陷。 最后由监理工程师批 准后方可安装使用。
冷却塔在安装之前，首先检查、核对施工现场的工作面 是否符合施工要求，然后检查塔身的基础的平整度与垂直度， 是否预留预埋件，符合条件后方可施工。
