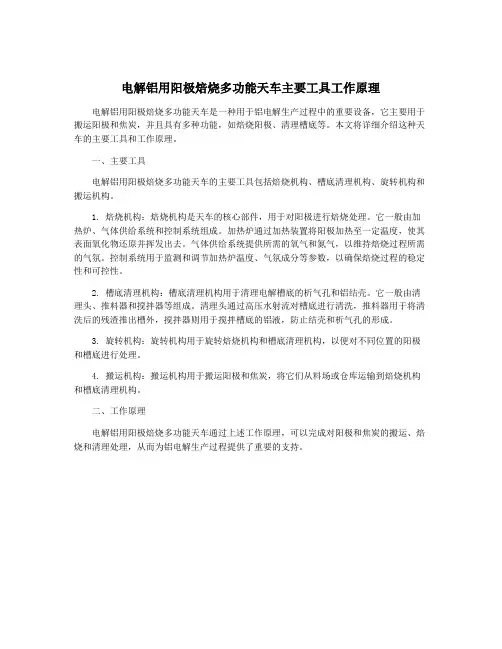

电解铝用阳极焙烧多功能天车是一种用于铝电解生产过程中的重要设备，它主要用于搬运阳极和焦炭，并且具有多种功能，如焙烧阳极、清理槽底等。
本文将详细介绍这种天车的主要工具和工作原理。
一、主要工具
电解铝用阳极焙烧多功能天车的主要工具包括焙烧机构、槽底清理机构、旋转机构和搬运机构。
1. 焙烧机构：焙烧机构是天车的核心部件，用于对阳极进行焙烧处理。
它一般由加热炉、气体供给系统和控制系统组成。
加热炉通过加热装置将阳极加热至一定温度，使其表面氧化物还原并挥发出去。
气体供给系统提供所需的氧气和氮气，以维持焙烧过程所需的气氛。
控制系统用于监测和调节加热炉温度、气氛成分等参数，以确保焙烧过程的稳定性和可控性。
2. 槽底清理机构：槽底清理机构用于清理电解槽底的析气孔和铝结壳。
它一般由清理头、推料器和搅拌器等组成。
清理头通过高压水射流对槽底进行清洗，推料器用于将清洗后的残渣推出槽外，搅拌器则用于搅拌槽底的铝液，防止结壳和析气孔的形成。
3. 旋转机构：旋转机构用于旋转焙烧机构和槽底清理机构，以便对不同位置的阳极和槽底进行处理。
4. 搬运机构：搬运机构用于搬运阳极和焦炭，将它们从料场或仓库运输到焙烧机构和槽底清理机构。
二、工作原理
电解铝用阳极焙烧多功能天车通过上述工作原理，可以完成对阳极和焦炭的搬运、焙烧和清理处理，从而为铝电解生产过程提供了重要的支持。
铝电解多功能天车的工作原理及应用
0引言随着国家刺激经济增长措施施行，铝电解在铝行业的迅猛发展。
铝电解多功能天车在铝电解企业发挥了越来越重要的作用。
为适应环保的要求和降低劳动成本，这种设备的应用一定程度上大大缓解了工人的劳动强度，提高了生产效率，为铝电解行业迅猛发展提供了有利保障。
1铝电解多功能天车的技术参数1.1电解多功能天车型号表示方法标记示例为：铝电解多功能天车，跨度28.5m,工作级别为A8，固定葫芦2台，每台额定起重量为 25t。
1.2电解多功能天车工作环境1）车间环境温度为-10 C ~+60 C ；2）在25 C的温度下，空气的相对湿度不超过85% ;3）电流强度一般有300KA~600KA ;4）最大磁场强度 -200 GS ;5）天车应适应高温熔盐、大电流、强磁场、多粉尘和氟化氢烟气的环境。
2铝电解多功能天车的功能天车的主要功能：电解多功能天车是大型预焙阳极铝电解生产的辅助设备，能满足高温熔盐，大电流、强磁场，多粉尘及HF烟气的环境要求和工艺需要，完成预焙阳级电解槽的下列工艺操作：1 ）打壳功能：打开电解质结壳，方便残极碳块的更换；2 ）加下料功能：天车的加料系统采用自动控制和手动控制两种方式为电解多功能天车料箱加料，再通过天车的下料装置给电解质液面添加氧化铝和破碎后电解质（粒度< 10mm ）； 3）利用清渣装置把阳极坑内的残极散块及结壳电解质清理出去，以便安放新阳极；4）出铝：铝抬包的吊运：抽真空，出铝，吊运并计量（单包和累加）及显示，实施打印；5 ）清理电解质沉淀、浮渣；6）提升阳极母线：吊运母线提升机完成阳极母线提升工作；7）设置通道报警装置；8）完成安装和检修电解槽上部结构和下部槽壳及其它零星吊运。
3电解多功能天车的主要结构及应用铝电解多功能天车主要包括纵向行走的大车、带有下料、打壳、更换阳极装置等工具的工具小车以及出铝用的出铝小车三部分。
3.1大车大车采用箱型偏轨双梁桥架结构或三梁结构（根据出铝车额定重量来确定）。
电解铝用阳极焙烧多功能天车主要工具工作原理

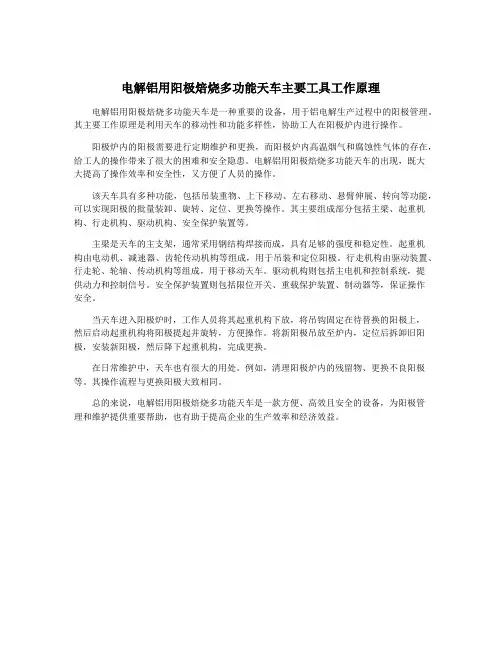

电解铝用阳极焙烧多功能天车主要工具工作原理电解铝用阳极焙烧多功能天车是一种重要的设备，用于铝电解生产过程中的阳极管理。
其主要工作原理是利用天车的移动性和功能多样性，协助工人在阳极炉内进行操作。
阳极炉内的阳极需要进行定期维护和更换，而阳极炉内高温烟气和腐蚀性气体的存在，给工人的操作带来了很大的困难和安全隐患。
电解铝用阳极焙烧多功能天车的出现，既大大提高了操作效率和安全性，又方便了人员的操作。
该天车具有多种功能，包括吊装重物、上下移动、左右移动、悬臂伸展、转向等功能，可以实现阳极的批量装卸、旋转、定位、更换等操作。
其主要组成部分包括主梁、起重机构、行走机构、驱动机构、安全保护装置等。
主梁是天车的主支架，通常采用钢结构焊接而成，具有足够的强度和稳定性。
起重机构由电动机、减速器、齿轮传动机构等组成，用于吊装和定位阳极。
行走机构由驱动装置、行走轮、轮轴、传动机构等组成，用于移动天车。
驱动机构则包括主电机和控制系统，提供动力和控制信号。
安全保护装置则包括限位开关、重载保护装置、制动器等，保证操作安全。
当天车进入阳极炉时，工作人员将其起重机构下放，将吊钩固定在待替换的阳极上，然后启动起重机构将阳极提起并旋转，方便操作。
将新阳极吊放至炉内，定位后拆卸旧阳极，安装新阳极，然后降下起重机构，完成更换。
在日常维护中，天车也有很大的用处。
例如，清理阳极炉内的残留物、更换不良阳极等。
其操作流程与更换阳极大致相同。
总的来说，电解铝用阳极焙烧多功能天车是一款方便、高效且安全的设备，为阳极管理和维护提供重要帮助，也有助于提高企业的生产效率和经济效益。
电解铝用阳极焙烧多功能天车主要工具工作原理
电解铝用阳极焙烧多功能天车主要工具工作原理
电解铝用阳极焙烧多功能天车是用于冶金工业领域中的一种重要设备，其主要作用是在铝电解生产过程中，将铝材料进行加热和热处理，并通过运输铝材料的方式，将其顺利地移动到需要的加工位置。
本文将介绍该多功能天车的主要工具和工作原理。
1. 主要工具
(1) 天车
天车是电解铝用阳极焙烧多功能天车中重要的工具，用于将需要热处理的铝材料进行运输，具有较强的载重能力和运输效率。
天车通常采用轨道式或悬挂式设计，并且具有行驶、升降、载重等多种功能。
(2) 焙烧炉
焙烧炉是电解铝用阳极焙烧多功能天车中的关键工具，用于将铝材料进行加热和热处理。
焙烧炉主要分为电加热炉和燃气加热炉两种，其加热方式和加热效率略有不同。
(3) 冷却器
冷却器是电解铝用阳极焙烧多功能天车中的辅助工具，用于在焙烧过程中将铝材料冷却到所需的温度。
冷却器通常采用风冷或水冷设计，并具有调节温度和冷却速度的功能。
2. 工作原理
(1) 加热调温
同时，该设备还可以通过调节焙烧炉的加热温度和升降速度等参数，实现对铝材料温度的精确控制，从而达到所需的焙烧效果。
(2) 运输定位
焙烧炉中完成铝材料的加热处理后，电解铝用阳极焙烧多功能天车将其运输到所需的位置，进行后续的加工或存储等处理。
该设备通过轨道或悬挂方式行走，并具有精准的定位功能，以确保铝材料在移动过程中的稳定性和安全性。
铝电解天车又称铝电解多功能机组
铝电解天车又称铝电解多功能机组，其英文名为product tending machine，简称PTM，它是现代预焙阳极铝电解生产的关键设备，适用预焙阳极铝电解工艺生产，能满足铝电解车间高熔盐、大电流、强磁场、多粉尘HF烟气的工作环境，下面就铝电解多功能机组的相关知识做一简单介绍：一、铝电解多功能机组的发展目前国内铝行业发展如雨后春笋般突飞猛进，老企业也不断地改造扩大产能，特别是大型预焙电解槽的出现，对铝电解多功能机组的要求也越来越高，各企业都视先进的设备为第一生产力，作为企业发展竞争的首要优势。
<一>、铝电解多功能机组的分类预焙槽在电解车间的配置方式有横向配置和纵向配置两种，预焙槽按进电方式可分为两点进电槽和大面多点进电槽。
合理设计的多点进电槽具有较好的三场分布，生产指标好，因而得到了广泛应用。
目前，横向配置多用于新建铝厂；纵向配置国外多见。
根据工艺配置和电解槽进电方式的需要，铝电解多功能机组可分成电解多功能机组和地面小车两大类。
电解多功能机组按功能的配备可分为全功能电解多功能机组和简易电解天车两大类，其区别主要在于前者具有全自动更换阳极装置和自己配备有打壳动力源，而后者只有阳极提升、下降机构，同时兼作出铝用。
铝电解多功能机组按操纵方式可分为驾驶室操纵机组和遥控机组两种形式。
驾驶室操纵机组按驾驶室及工具的配置位置又有高位机组和低位机组之分。
地面小车有：打壳换极车、加料车、出铝车等。
<二>、铝电解多功能机组的技术现状目前铝电解多功能机组普遍采用了起重机械和工程技术、液气压传动技术、电子技术和最新的科研成果。
电解多功能机组普遍采用桥式起重机的桥架作为机组机构，在桥架上配置有多个工具机构的工具小车、出铝小车、电葫芦等。
（1）行走传动系统电解多功能机组国内是从80年代初引进的法国ecl低位机组，采用的是多极电机或电阻调速。
第一批国产的低位机组用于包头铝厂和青海铝厂的行走传动系统为立式齿轮减速机，双齿轮联轴器结构，主要缺点在于减速机易漏油、同心度差、对端梁的破坏性大等。
铝电解车间天车的组成及安全操作维护要求
