第12章大型地铁枢纽站改扩建技术--《城市地下空间建设新技术》(1)
城市地下工程施工新技术发展
城市地下工程施工新技术发展一、地下工程主要施工新技术1．1基坑开挖技术基坑开挖技术也被称之为明挖法，该技术适用于地质条件良好且地面比较平坦开阔的地段，其主要流程为:首先铲除隧道部位的全部岩体，然后将铲除后的隧道进行清理，清理完毕后在隧道内部进行洞门和洞身的修建，最后进行回填。
该技术施工操作简单、施工周期相对较短、经济性和安全性较高，基于此，该技术在城市地下工程发展初期一度被置于首选位置。
然而基坑开挖技术也具有一定的缺陷，如在施工过程中会对周围的环境产生较大的影响等。
在地下工程实践中，如出现大量的深基坑工程，一般首选基坑开挖技术，因其应用比较广泛，逐渐发展成为多种类的基坑围护开挖技术。
随着基坑工程的规划施工与建筑物设施的距离越来越靠近，并且基坑的深度不断增加，同时基坑工程涉及的范围和规模逐渐加大，该技术被大力开发，逐渐发展成熟，并达到国际先进水平。
1．2沉箱凿井技术沉箱凿井技术又被称为沉井法，在地下工程实践中，如需要在稳定性差的含水地层中建造竖井，一般会运用此技术。
该技术的主要流程为:在掘进竖井之前，制作一段特殊的井筒固定在主井筒的下端，在该特殊井筒的下端固定刃脚，然后利用主井筒的自身重力开始掘进竖井，在必要的情况下需要借助外力，增加主井筒的下沉力度和速度，最后将井筒内的岩石挖掘出来，并将井筒清理干净。
该技术操作相对简单，在整个施工过程中运用到的设备较容易操作，占地面积小且挖土量少，总体造价比较低，基于这些优点，沉箱凿井技术被广泛应用于地下仓库、取水构筑物、桥梁墩台基础的施工中，随着该技术的不断发展与改进，沉箱凿井因其具有内部空间被广泛用于地下构筑物的维护结构中。
该技术存在一定的缺点，主要缺点是施工周期长，施工中包含的环节和工序比较复杂，而且，井筒下沉的速度和偏斜角度最难控制，成为沉箱凿井技术中最大的难题，因此，一般情况下，井筒的下沉深度不超过100m。
1．3逆作法施工技术逆作法施工技术主要在于开挖并构建地下结构体系，将地下结构本身作为支撑体系，同时又作为挡墙，开挖的顺序是由上往下。
城市轨道交通的线路规划与扩建中的地下空间利用技术研究
城市轨道交通的线路规划与扩建中的地下空间利用技术研究随着城市化进程的不断推进，城市轨道交通的建设和发展变得日益重要。
充分利用城市地下空间成为解决城市交通难题的重要手段之一。
本文将探讨在城市轨道交通的线路规划与扩建中，如何合理利用地下空间，以满足城市交通需求和城市发展的要求。
一、地下空间利用的意义与价值（500字）城市地下空间是城市接纳增长压力与提供公共服务的重要选择，其合理利用将使城市资源得到最大化利用。
合理利用地下空间，不仅可以缓解城市交通压力，同时还可以提高土地利用效率，改善城市环境，促进城市可持续发展。
1.1 城市交通压力与地下空间利用在城市化进程中，城市交通压力日益加大，地下空间成为缓解交通拥堵的重要途径。
通过合理规划，可以利用地下空间建设地铁、轻轨等城市轨道交通系统，减轻地面道路交通负荷，提高交通效率。
1.2 地下空间利用的经济效益城市地下空间利用可以提高土地利用效率，增加土地开发价值。
通过地下商业综合体、停车场等设施的建设，可以为城市创造更多的经济价值。
同时，地下空间还能提供更多的就业机会，促进城市经济发展。
1.3 地下空间利用与城市环境改善地下空间的利用可以将交通、商业等功能下沉，减少地面的噪音与污染。
通过地下绿化、空气净化等技术手段，可以改善城市环境质量，提高居民生活品质。
二、城市轨道交通线路规划与扩建的需求分析（500字）城市轨道交通线路规划与扩建是满足城市交通需求和促进城市发展的重要手段。
在进行规划和扩建时，需要充分考虑城市地下空间的利用潜力，以满足不断增长的交通需求，并形成合理、高效的交通网络。
2.1 城市交通需求的增长随着城市人口的增加和经济的发展，城市交通需求不断增长。
传统的地面交通已经无法满足日益增长的需求，因此需要通过规划和扩建城市轨道交通来缓解交通拥堵。
2.2 地下空间利用在轨道交通规划中的重要性地下空间利用是城市轨道交通规划中的重要环节。
通过充分利用地下空间，可以避免地面土地的浪费，提高运营效率与安全性。
《城市地下空间建设新技术》
3D打印技术
1 2
3D打印技术
利用3D打印机逐层打印出三维实体的技术，适 用于建筑模型、小型建筑和预制构件的制造。
应用领域
在城市地下空间建设中，3D打印技术可用于快 速建造临时设施、预制构件等，提高施工效率。
3
技术优势
减少材料浪费、降低人工成本、提高建造速度和 精度。
预制拼装技术
预制拼装技术
将建筑构件在工厂预制完成后，运输到施工现场 进行拼装的技术。
03
新技术的应用场景与优势
3D打印技术在城市地下空间建设中的应用与优势
总结词
高效、定制化、降低成本
详细描述
3ቤተ መጻሕፍቲ ባይዱ打印技术能够快速构建复杂的地下空间结构，减少传统施工中的模板和支架，降低施工成本。同时，通过定制 化设计，满足不同地下空间的需求，提高建设效率。
预制拼装技术在城市地下空间建设中的应用与优势
《城市地下空间建设新技术 》
• 城市地下空间建设概述 • 新技术介绍 • 新技术的应用场景与优势 • 新技术的挑战与解决方案 • 新技术的未来展望
01
城市地下空间建设概述
城市地下空间建设的意义
提高城市土地利用率
改善城市交通状况
通过开发地下空间，可以缓解城市土 地资源紧张的问题，提高土地利用率。
技术优势
提高设计效率、优化施工方案、降低信息传递错误率。
智能化施工
智能化施工
利用先进的信息技术、传感器和自动化设备进行施工监测 和控制的施工技术。
01
应用领域
在城市地下空间建设中，智能化施工可 用于实时监测施工过程、控制施工质量、 预防安全事故等。
02
03
技术优势
提高施工安全性、降低人工干预、提 高施工质量。
《城市地下空间建设新技术》
8
1.2 技术介绍
1.2.1 相邻建（构）筑物变形控制标准
施工期间的附加变形及控制标准
应从建筑物的地基变形允许值中 扣除已有变形值及后期变形值。
2021/6/10
9
1.2 技术介绍
1.2.1 相邻建（构）筑物变形控制标准
控制要点
➢对于砌体承重结构条形基础的既有局 部倾斜应测定，再控制将要出现的局部 倾斜； ➢对于框架结构独立基础的任意两个相 邻柱基相对倾斜应测定，再控制将要出 现的附加变形； ➢对于箱型或筏板基础的整体倾斜应测 定，再控制将要出现的整体附加倾斜；
1.2 技术介绍
1.2.4 隔离封闭控制技术
2021/6/10
当地铁双线“十”字交叉并在交 叉部位设换乘节点时，该换乘节点 平面形状因换乘要求需要扩大，基 坑断面会出现突变，为保证支撑两 端有可靠的侧壁，方能确保基坑的 安全，需采用隔离分段的基坑施作 方式。换乘节点支护隔离封闭后便 于支撑架设，同时为缩短工期、合 理布置场地和周边环境安全等提供 可靠的技术保障。
2021/6/10
23
1.3 工程应用——北京地铁白石桥南站工程
1.3.3 施工控制标准
2021/6/10
24
1.3 工程应用——北京地铁白石桥南站工程
1.3.4 地下管线保护技术集成
管线探查
2021/6/10
桩位上部人工挖孔探查
1）围护桩位遇大直径废弃污水管线 管内有积水：两端灌注混凝土封堵；抽排其 间管内积水；人工破除障碍物成孔；下钢护 筒封闭桩孔；机械成孔；下放钢筋笼；灌注 混凝土成桩。
基本原则：遵循“先换撑，后拆撑”原则 。
基本要点： 在对应板层混凝土达到设计要求强度、回填密 实或换撑实施后方能拆除钢支撑； 在吊车不及地段，钢支撑拆除应采用导链葫芦、 托架等工具人工进行； 拆除顺序为安装逆序，拆除过程中严禁碰撞

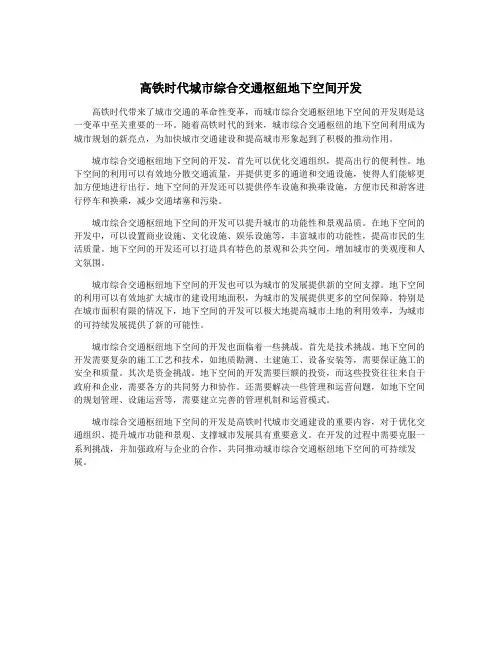

高铁时代城市综合交通枢纽地下空间开发
