隔离开关安装技术方案 民熔
隔离开关的安装与调整 (图文) 民熔
隔离开关1隔离开关外观检查（1）检查隔离开关型号是否与设计相符；（2）检查各部件有无损坏，闸刀、触头有无变形，如有异常应予以纠正；（3）检查动刀开关与触头的接触情况。
用0.05mm×10mm塞尺检查刀片的接触情况。
线路的接触点不应插上。
当接触面宽度为50 mm或以下时，相对接触器的插入深度不应超过4 mm；当接触面宽度为60 mm或更大时，不应超过6 mm。
接触面应平整干净，无氧化膜。
触点应无腐蚀。
应涂上一薄层中性凡士林或导电膏。
触头应紧密接触，两侧接触压力应均匀；（4）绝缘瓷瓶表面应清洁，无裂纹、破损，瓷铁结合牢固；（5）额定电压10kV的隔离开关绝缘电阻应大于1000m∩，用2500V兆欧表；（6）隔离开关底座的转动部分应灵活。
安装前除对隔离开关本体进行上述检查外，还应对隔离开关安装所用的预埋件（螺栓或支架）进行检查。
螺栓或支架的预埋应平整牢固。
2隔离开关安装步骤如下（以GN2隔离开关安装为例）（1）使用人力或滑轮提升，将隔离开关本体安装到安装位置，使开关底座上的孔盖在基础螺栓上，稍稍拧紧螺母，用水平尺和铅锤敲击位置，然后拧紧基础螺母。
（2）安装操作机构。
将操作机构固定在预先预埋的支撑架上，使其扇形板与隔离开关上的旋转曲柄臂（弯接头）在同一垂直平面内。
（3）连接操纵杆。
连接拉杆前，先将弯接头连接到开关的传动转杆（即转轴）上，直接接头连接到扇形板的舌片上，然后将调节件拧入直联接头。
当开关和操作机构处于合闸位置时，应配备操作杆。
首先测量操作杆的长度，然后切割材料。
拉杆一般采用dn25mm黑铁管代替镀锌铁管，因为其力学性能不如黑铁管。
拉杆加工后，拉杆一端与弯接头焊接，另一端与调节件焊接。
如果采用销连接，组装前应在操作杆、弯头接头和调节件上钻孔。
三。
隔离开关的调整隔离开关本体和操作机构安装完毕后，应进行联调，使隔离开关的分、合符合质量标准。
（1）缓慢打开隔离开关。
开启时注意叶片的开口间隙，应符合产品技术要求。

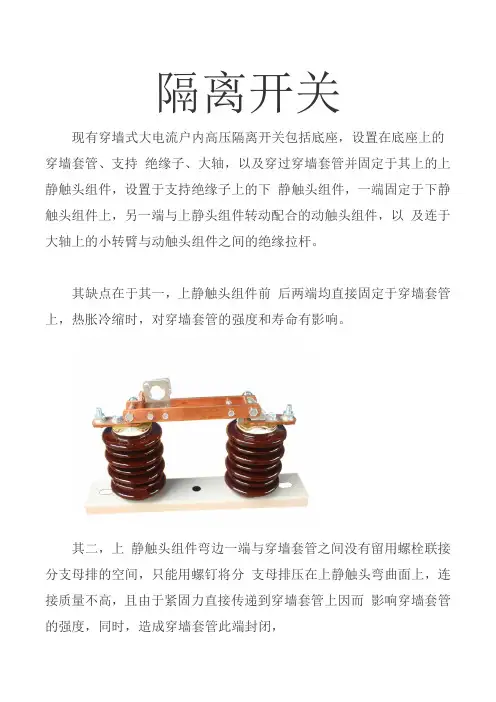

隔离开关穿墙的技术设计方案 图文 民熔
隔离开关现有穿墙式大电流户内高压隔离开关包括底座，设置在底座上的穿墙套管、支持绝缘子、大轴，以及穿过穿墙套管并固定于其上的上静触头组件，设置于支持绝缘子上的下静触头组件，一端固定于下静触头组件上，另一端与上静头组件转动配合的动触头组件，以及连于大轴上的小转臂与动触头组件之间的绝缘拉杆。
其缺点在于其一，上静触头组件前后两端均直接固定于穿墙套管上，热胀冷缩时，对穿墙套管的强度和寿命有影响。
其二，上静触头组件弯边一端与穿墙套管之间没有留用螺栓联接分支母排的空间，只能用螺钉将分支母排压在上静触头弯曲面上，连接质量不高，且由于紧固力直接传递到穿墙套管上因而影响穿墙套管的强度，同时，造成穿墙套管此端封闭，由于无散热通道，因而散热效果差。
其三，动触头组件中的左、右动触头为平板状，与上静触头组件中的左、右上静触头及下静触头组件中的左、右下静触头之间均为平面接触，前者接触时柔性不足，后者会因位置误差产生接触不良情况，从而，影响其开关的使用。
穿墙式隔离开关的优点是有利于形成母线室和开关室，而且母线直接从开关本体穿过，使母线最短，因此在大电流开关柜中也常见到一些应用。
穿墙套管是穿墙式隔离开关的主要部件，起着母线的作用和开关静触头的作用，它的生产成本、电气性能和可靠性对大电流隔离开关产品推广应用起着至关重要的作用。
由于大电流隔离开关的容量大，每相单组刀闸、双组刀闸的额定电流分别达到3150A、6300A左右，额定短时耐受电流可达63kA/4s,峰值耐受电流可达158 kA，与非大电流隔离开关相比，在设计上需要重视更多的问题。
笔者对12kV大电流隔离开关穿墙套管设计做了一些尝试，对此做一介绍以供同仁参考。
大电流隔离开关的穿墙套管设计需要重视的问题 1由于大电流隔离开关需求量不大，因此大电流隔离开关的穿墙套管的产量也不大。
穿墙套管生产量小会使生产成本高。
如何降低穿墙套管成本? 2由于电动力与两相电流之积成正比，因此在同等相距的情况下大电流隔离开关的峰值电动力相对很大，容易导致母排的固定处和套管安装面处因结构设计不当或制造缺陷造成套管强度不足而破坏。
10kV高压隔离开关安装要求 (图文) 民熔
高压隔离开关一、民熔10kV高压隔离开关概述民熔10kV高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔10kV高压隔离开关采用陶瓷绝缘子铸造，不易老化、耐用。
隔离开关表面具有抗氧化能力，可增强零件的防腐能力。
民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。
二、10kV高压隔离开关安装的一般要求：1隔离开关的刀片应与固定触点对齐，接触良好。
接触面应涂凡士林油；2隔离开关每相的叶片应同时与固定触头接触。
前后差不大于3mm；三。
隔离开关分闸时，闸刀与固定触头的垂直距离室外应大于180mm，室内应大于160mm；4隔离开关分闸时，闸刀分闸角室外不小于35度，户内不小于65度；5固定接点端一般接电源，除主进线柜“逆火”外，下隔离开关与负荷连接。
垂直安装时，固定触头在上方；6隔离开关传动部分无破损、裂纹，动作灵活；7单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；8单极隔离开关背板应采用不小于50×50×5mm的角钢，钉子直径不小于12mm；9隔离开关的延伸轴、轴承、联轴节、曲柄等传动部件应有足够的机械强度，连杆轴销不得焊死；10隔离开关拉杆应有保护环；11带接地开关的隔离开关，接地刀与主触头之间应有可靠的闭锁装置；3、民熔10kv高压隔离开关操动机构的安装位置应符合下列要求：1操作机构的固定轴距高度不小于1m；2按墙安装时，手柄中心距边墙不小于0.4m；三。
安装侧墙时，手柄中心距侧墙不小于0.3m；4手柄中心距带电部分不小于1.2m。
隔离开关的安装与检修,民熔
高压隔离开关高压隔离开关安装户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。
一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。
隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。
隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。
隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。
还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。
此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM 的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。
处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。
高压隔离开关检修隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。
动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击；三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。
触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。
触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。
隔离开关处于断开位置时，触头间拉开的角度或拉开距离不符合规定时，应通过拉杆绝缘子来调整。
35KV户外隔离开关学习手册 图文 民熔
隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。
隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。
用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。
也可用于分、合很小的电容电流和电感电流。
二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。
三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。
2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。
3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。
4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。
中性点隔离开关技术要求 图文 民熔
隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔中性点隔离开关的技术基本要求，感觉这篇文章对你有帮助的话，可以关注下小编民熔中性点隔离开关技术要求1.应遵循的主要现行标准GB156-93 《额定电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T2900.20-94 《电工术语高压开关设备》GB4585.2-91 《交流系统用高压绝缘子人工污秽试验方法固定层法》DL/T593-1996 《高压开关设备的共用订货技术条件》DL/T486-92 《交流高压隔离开关订货技术条件》以及其它相关标准。
以上标准如有新版本，按最新版本执行。
2.环境条件1、周围空气温度最高平均温度:40最低平均温度:0C最大日温差:30k日照强度:0.1W/cm2(风速0.5m/s)2、海拔高度:≤1000m3、最大风速:40m/s4、环境相对温度(25C时)日平均值: 95%月平均值: 90%5、地震烈度:7度水平加速度: 0.25g垂直加速度: 0.125g6、污秽等级: II级爬距25mmkV7、覆冰厚度: 0mm (风速不大于15m/s时)中性点隔离开关技术要求，电工学习手册，读完长知识，上海民熔系统概况a. 系统额定电压: 110kVb.系统最高电压:126 kVc.系统额定频率: 50Hzd.系统中性点接地方式:直接接地系统3.基本设计要求1、耐震能力水平分量0.25g垂直分量0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。
隔离开关结构及安装 图文 民熔
隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。
该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。
一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。
由开关的额定电流确定带宽的厚度和带宽的数量。
绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。
绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。
具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。
隔离开关正确操作方法 (图文) 民熔
隔离开关隔离开关通常被称为隔离开关。
在电力系统中，它在改变运行方式、隔离电源、切断或接通小电流回路和无电流回路等方面起着重要作用。
因此，如何正确操作和维护隔离开关设备，对于保证人们的安全和合理用电具有重要意义。
因此，对于这方面的一些内容，有关单位和工作人员一定要有扎实的把握。
1运行分析1.1根据安装地址的不同，高压隔离开关分为室外型和室内型。
按极数可分为三极型和单极型。
操作时，应密切注意隔离开关自身的工作电流和电压。
如果工作电压超过额定电压，容易造成瓷瓶放电。
加热程度与运行电流密切相关，也与其外观变形有关。
现场操作规程要求隔离开关的工作温度控制在70℃以内。
由于专用灭火装置尚未设置，故仅限于隔离开关的具体应用。
1.2操作注意事项（1）闸刀开关接通时严禁带电；（2）防止使用接地开关和断路器；（3）应严格控制隔离开关的故障电流、合闸和牵引负荷电流。
断开合格后，或负载误动时，应断开开关。
这样，应立即改变操作方向，并立即灭弧，以防止活载过大和隔离开关拉大。
操作隔离开关前，必须将断路器的某一控制电源投入运行。
只有断路器打开接地闸刀开关，拔下接地线，打开开关，才能停止送电。
在输电过程中，先组合母线侧开关，再组合负荷侧开关。
停电时，顺序改变。
为保证工作人员的安全，操作闸刀时采用远程操作方式。
如果远程电气控制失败，应在现场完成电气操作。
当两者都难以工作时，必须遵循解锁方案。
经批准后，可手动操作闸刀开关。
在运行过程中，对传统机构的运行声音进行分析，看是否存在异常情况，是否能完成整个过程。
此外，三相能否同时完成，其位置能否精确控制也需要高度关注。
手动操作隔离开关时，必须戴绝缘手套。
在雨天，需要隔热罩和带防雨罩的绝缘靴。
手动控制闸刀开关时，动作应灵活，末端应防止撞击。
合上闸刀开关后，检查接触面的完整性。
手动合刀开关时，刀片离开刀口后应加速灭弧。
打开后，检查分离角度是否有问题。
2具体维修对策分析主要由传动机构、绝缘部分、支撑座、操作机构和导电部分组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关
基准部分的验证和开关基准的绝缘度（）L'，列之间的距离，列与平面位置之间的距离符合设计规格。
良好外观的混凝土条，没有裂缝，没有金属零件的生锈腐蚀，并且尺寸好。
三列绝缘开关符合基本差和中心偏移大小的规格。
金属支撑件的电镀层是完美的，不锈钢烧蚀确认了绝缘开关的安装方向，并允许绝缘开关的方向在同一轴线上对准，而不发生变形、变形和增强。
4.2.l绝缘开关（……）应按照不同的保管要求安装在室内或室外无水的地点，并应便利二次运输。
陶瓷设备和部件应安装稳定，不应浸没、损坏、接触或操纵耐锈金属传动元件。
4.3检查箱子（……）检查图纸，检测每个类型的分离开关总数和数目。
检查设计规格是否符合设计，并将包件分级到室外或室内的包装场地。
检查绝缘开关主体是否机械损坏，导电杆和触点是否变形，主刀、终端触点和圆柱形触点是否被清洁，锌涂层是否受到Vaseline的保护，如果接触手指的压力是均匀的，而接触是完美的。
检查旋转连接端子是否柔软，盖是否完美，以及连接端子的接触表面是否被电镀。
清洗绝缘体上的碳氢化合物尘埃，检查绝缘体的缺陷，例如裂缝、断裂等，并检查铁法兰和瓷器接头的密封、裂缝和腐蚀。
检查旋转轴承旋转的灵活性。
检查连接螺栓是否断开。
检查附件是否完整（包括产品说明和合格证书）。
检查分离底盘是否有诸如变形、油漆分解、锈等缺陷，并确保其尺寸与设计相容。
检查备件。
作为这些检查的一部分，必须及时记录、报告和向工厂及时报告异常情况，以便工厂尽快进行替换或恢复。
作为这些检查的一部分，必须及时记录、报告和向工厂及时报告异常情况，以便工厂尽快进行替换或恢复。
4.4现场制备所需工具和焊接乙炔零部件（……）。
（2）根据实地情况选择适当的起重机。
准备脚手架和脚手架所需的材料。
绝缘开关的安装和调节
（2）支撑件、用于制造金属部件的槽钢、覆盖板等，均应扁平、密封板，如焊接钢固定的开关的上端外部绝缘≥2毫米；分级相位操作必须≥5毫米L'，水平设备和U管设备可用于水平检查。
3.处理元件与设计规格之间的距离差别：外部类型组合成三个≤5毫米；分阶段操作的隔离开关应≤10mm。
可以用钢卷尺测量。
(4)紧固螺栓的穿孔不得使用气割或电焊吹孔，型钢孔径与螺栓配
组件必须符合设计规格，一般尺寸为0.5-1毫米（5毫米）的钢，螺栓必须按照设计和相关标准焊接，支架必须在焊接后加热和镀锌。
在将地面组件调整为一个单相（）之前，必须先对基座旋转部分的固定进行控制，对要拆卸的旋转部分进行较长的存储，适合当地气候条件的润滑脂肪，以及手操作后的放松感觉。
分离的开关触点必须经过检查和清理。
在从纯化铜头上除去表面氧化物时，应使用金相开关纸，而不使用大颗粒。
涂有砂纸和破坏触点的银层不应退化，与Vaseline油的中性部分的柔性连接不应破裂，表面应没有严重的抑郁和锈，连接必须是坚固的，接触必须良好，设备的连接端子必须用薄膜电气复合树脂涂布。
高质量支撑绝缘子的选择是在均匀的基础上进行的。
当该绝缘体被叠加，在安装绝缘体的同时，必须防止绝缘体旋转，而且绝缘体的调节误差可以通过柔性管和钢线圈来检测。
从水平链路位置将“绝缘”开关置于关闭位置：接触不应中断，接触的相对位置和备用跑道的持续时间应符合技术规格。
在将单体双筒绝缘体（1）悬挂在悬挂状态之前，竹杆必须在两端连接到绝缘体上，以防止在悬挂期间材料的浸没和损坏。
当起重机安装时，主刀和接地开关应按照设计规格设置在开口方向上。
(3)三相间连杆中心线误差可用拉线与钢卷尺来检查，其误差，户外应<1mm（4)均压环和屏蔽环应安装牢固平正·吊装就位还应校对带电部位与接地部位的安全净距应符合GBJ149-90(母线装置施工及验收
3.标准的有关规定。
分支开关结构的隔离开关（例如GW6）必须首先定位隔离开关的底座，然后将开关头悬挂，柱绝缘体依次按下行链路连接。
然后根据开关悬挂，并在安装静态触点时保持较高水平，这样他们就可以满足…设计机械定位和检查（+1）允许安装单元通过与基本轴相吻合的线条捕捉整个器官的轴位置，其误差应≥1mm℃。
操作机构的安装高度必须符合设计规格并牢固地固定。
除了必须满足第2款要求的机械控制外，手动装置还必须检查封闭线圈和电气装置的二次电路的绝缘性是否良好，并且必须用一个500V或1000V毫克的表进行检查，其绝缘强度必须是在较湿润地区的绝缘度应大于0.5q。
”检验齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮齿轮必须是正确的、灵活的，并且没有丢失任何地图。
电连接必须是正确的，没有断裂或断裂
电力液压机构不仅检查二次电路的电气部分和绝缘，而且检查液压电路中的泄漏和工作缸中的卡阻力。
分离开关子组件位置调整，以确保子阀或子阀角触点与离合器后触点相对位置之间的净距离。
接触条件和备用路线符合产品的技术规格。
”
页：1垂直地水平杆的配置必须满足以下要求：
牵引杆必须更真实，且弯曲误差不大于1李先生当法兰连接到牵引杆时，牵引杆的内部直径应与连接轴的直径相符，间隔不应大于1
毫米2。
法兰部分与牵引杆的轴垂直，牵引杆固定在同一水平线上。
锥形针的规格和数量必须符合产品规格，经销商不得松开或焊接死亡锥形杆紧固，两端的曝光尺寸至少等于3毫米（（3），当静态触点接触时，它们在前后差别触点和它们的备用路径之间的相对位置必须符合产出.价值d不同时期的错误：10-35千伏<5毫米；63-110kv<10毫米；220-3301kv，<20毫米断路器位置、触点之间的净距离或开启角必须符合产品的技术规格。
主闸与接地开关之间的机械或电力链必须是可靠的此外，当主刀被关闭时，主开关和接地开关是小距离，符合最低电力安全要求。
接触必须紧密接触，双方的接触压力必须均匀，并符合产品的技术规格。
接触状态通过05mm*10mm塞子规则进行核查，该塞子规则不应进入与线接触的切削气门；接触深度如果接触表面的宽度等于或小于50毫米，接触表面的宽度等于或大于60mm，接触表面的宽度不超过6毫米。
