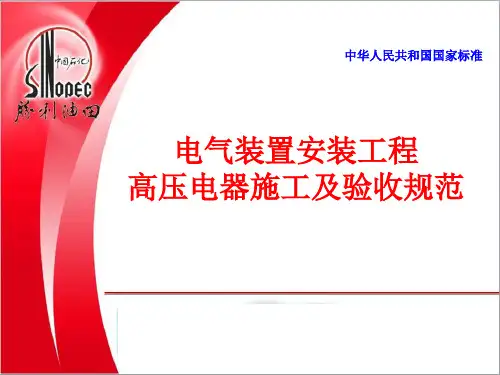

电气装置安装工程高压电器施工及验收规范GB50147-2010
金属封闭开关设备，简称GIS。
2．0．5复合电器
HGIS，hybrid GIS
复合电器（HGIS)是简化的GIS,不含敞开式汇流母线等。
2．0．6伸缩节 flex section
用于GIS、HGIS相邻二个外壳间相接部分的连接，用来吸收
热伸缩及不均匀下沉等引起的位移，且具有波纹管等型式的弹性
接头。
2．0．7运输单元 transportaFra bibliotekion unit
3、绝缘部件、专用材料、专用小型工器具及备品、备 件等应置 于干燥的室内保管。
4、罐式断路器的套管应水平放置。 5、瓷件应妥善安置，不得倾倒、互相碰撞或遭受外界 的危害。 6、对于非充气元件的保管应结合安装进度以及保管时 间、环境做好防护措施。
4六氟化硫断路器
4．2六氟化硫断路器的安装与调整
4．2．1六氟化硫断路器的基础或支架的安装，应符合产品技术文 件要求，并应符合下列规定： 1混凝土强度应达到设备安装要求。 2基础的中心距离及高度的偏差不应大于10mm。 3预留孔或预埋件中心线偏差不应大于基础预埋件 上端应高出混凝土表面1mm〜10mm。 4预埋螺栓中心线的偏差不应大于2mm。 4．2．2六氟化硫断路器安装前应进行下列检查：
1总则
1总则
1总则
1总则
1总则
1总则
1总则
1总则
2术语
2．0．1高压断路器 high-voltage breaker
它不仅可以切断或闭合高压电路中的空载电流和负荷电流， 而且
当系统发生故障时，通过继电保护装置的作用，切断过负荷电 流
和短路电流。它具有相当完善的灰弧结构和足够的断流能力。 又
3．0．4设备及器材应符合国家现行技术标准的规定，同

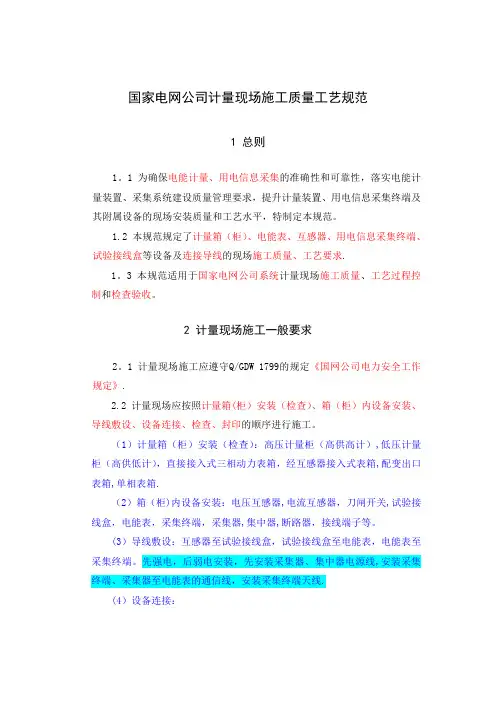

国家电网公司计量现场施工质量工艺规范
国家电网公司计量现场施工质量工艺规范1 总则1。
1 为确保电能计量、用电信息采集的准确性和可靠性，落实电能计量装置、采集系统建设质量管理要求，提升计量装置、用电信息采集终端及其附属设备的现场安装质量和工艺水平，特制定本规范。
1.2 本规范规定了计量箱（柜）、电能表、互感器、用电信息采集终端、试验接线盒等设备及连接导线的现场施工质量、工艺要求.1。
3 本规范适用于国家电网公司系统计量现场施工质量、工艺过程控制和检查验收。
2 计量现场施工一般要求2。
1 计量现场施工应遵守Q/GDW 1799的规定《国网公司电力安全工作规定》.2.2 计量现场应按照计量箱(柜）安装（检查）、箱（柜）内设备安装、导线敷设、设备连接、检查、封印的顺序进行施工。
（1）计量箱（柜）安装（检查）：高压计量柜（高供高计）,低压计量柜（高供低计），直接接入式三相动力表箱，经互感器接入式表箱,配变出口表箱,单相表箱.（2）箱（柜)内设备安装：电压互感器,电流互感器，刀闸开关,试验接线盒，电能表，采集终端，采集器,集中器,断路器，接线端子等。
(3）导线敷设：互感器至试验接线盒，试验接线盒至电能表，电能表至采集终端。
先强电，后弱电安装，先安装采集器、集中器电源线,安装采集终端、采集器至电能表的通信线，安装采集终端天线.(4）设备连接：(5）检查:核对计量倍率，接线是否正确，是否专用计量绕组，导线连接是否可靠，电能表是否清零,标识和档案资料是否齐全等。
（6）封印：互感器二次端钮盒、试验接线盒、电能表端钮盖、采集终端、计量箱柜门。
2。
3 计量装置、采集终端配置应满足GB/T 16934、DL/T 448、Q/GDW 347、Q/GDW 11008及其他现行相关标准要求。
2.4 施工前应对设备外观进行检查.设备外观应满足以下要求：2。
4。
1 设备外观完整、无破损、变形现象;2。
4。
2 计量箱（柜)应有永固铭牌、有电气原理接线图、条码等必要信息；各类信息正确、字迹清晰，无缺失或脱落可能，如图1、图2所示；2.4.3设备资产号、型号、规格应与SG186系统的任务单、图纸一致；2。
国网110kV～500kV交流高压隔离开关和接地开关评价标准
附件二：4． 110（66）kV～500kV交流高压隔离开关和接地开关评价标准（试行）国家电网公司二○○五年十二月目录1 总则....................................... .. (3)2 评价内容...................................... .. (5)3 评价方法 (5)4 评价周期 (7)5110（66）kV～500kV交流高压隔离开关和接地开关评价标准表 (9)110（66）kV～500kV交流高压隔离开关和接地开关评价标准（试行）1 总则1.1 为了加强交流高压隔离开关和接地开关设备全过程管理，及时掌握交流高压隔离开关和接地开关设备各个阶段的状况，制定有针对性的预防设备事故措施，全面提高交流高压隔离开关和接地开关设备的管理水平，特制订本评价标准。
1.2本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范，并结合近年来国家电网公司交流高压隔离开关和接地开关生产运行情况分析以及设备运行经验而制定的。
1.3本标准规定了交流高压隔离开关和接地开关在设备投运前（包括设计选型、监造、现场安装、现场验收）、运行维护、检修、技术监督、技术改造等全过程的评价项目及内容、评价依据、评价标准及方法。
1.4 本标准适用于国家电网公司系统110（66）kV～500kV电压等级交流高压隔离开关和接地开关设备的评价工作。
1.5 引用标准及规定交流高压隔离开关和接地开关设备评价应遵循以下标准、规范和相关技术要求，当有关标准、规程、规范的内容发生变化时应使用最新版本。
当以下标准规定不一致时，应采用较为严格的标准。
GB 8287.1－1998 高压支柱绝缘子技术条件GB 1985－2004 高压交流隔离开关和接地开关GB J147—1990 电气装置安装工程高压电器施工及验收规范GB 50150-1991 电气装置安装工程电气设备交接试验标准DL/T 593－1996 高压开关设备的共用订货技术导则DL/T 486－2000 交流高压隔离开关和接地开关订货技术条件国家电网公司《交流高压隔离开关和接地开关技术标准》国家电网公司《预防交流高压开关设备事故措施》国家电网公司《高压开关设备运行规范》国家电网公司《交流高压隔离开关检修规范》国家电网公司《高压开关设备技术监督规定》国家电网公司《国家电网公司十八项电网重大反事故措施》国家电网公司《关于高压隔离开关订货的有关规定》。
变电施工工艺标准
新建铁路重庆至怀化线DH14标电气化变电工程施工工艺标准文件编号：五电渝怀工（2004）14号编制单位：中铁五局电务公司渝怀四电工程项目经理部编制：编制日期：年月日批准：批准日期：年月日第一章基础及构架安装工艺第一节基础施工工艺流程包括施工测量、基坑定位、基坑开挖、架模、基础浇注、基础养护、拆模、基础修整。
基础施工工艺流程图如下：1 施工测量：由责任工程师负责轴线的定位。
按铁路专用岔线中线或土建的轴线标桩，先在不常受干扰的地方确定纵横轴线标桩，用混凝土护住。
各个基础的中心位置用临时标桩确定后，作好施工定测记录，依土建的标高点标注各个基础的中心位置的标高。
施工测量的允许偏差不应大于表1-1的规定。
表1-1 施工测量允许偏差2 基坑定位：在各个基础的中心位置确定后，依照设计图，在距基坑外边缘0.5米的地方打4个中心附桩。
用白石灰印划出基坑的位置，确定基坑开挖深度。
3 基坑开挖：根据白石灰印开挖基坑，不得超挖。
开挖时注意周围堆土的安全。
4 架模：根据设计，在基坑内架设外模、内模。
基础模板应架设牢固，应能承受混凝土的侧向压力和一切施工负荷，拼缝应严密不漏浆，内侧应涂脱模剂。
为使基础美观及拆卸方便,外模宜采用钢模,内模采用木模.上脱模剂前需先浇湿模型,不架外模浇灌小体积的混凝土前,先浇湿基坑壁土壤.5 基础浇注：在架设好模型的基坑内灌入混凝土，按设计作好各种预埋件的定位。
试块制作要与基础浇注同步进行，与基础在同等条件下养护28天。
承受动力作用的断路器基础，必须一次连续灌注完成。
当昼夜平均温度在＋5℃以下和最低温度在－3℃以下的冬季施工混凝土基础时，应遵守下列规定：(1)搅拌混凝土用的水、砂、石子应保持正温度，必要时应预先加热，但不得超过下表规定；水泥不得加热，宜在使用前3～4天移入室内；(2)基坑表面温度应在＋5℃以上，否则应进行加热处理；(3)混凝土中宜掺添加剂，使混凝土早强、速凝或抗冻；(4)基础灌注后，外露部分应用保温材料覆盖，保持内部温度为正温度，也可采用培填土养护，其厚度应超过当地冻土厚度，不得浇水养护。

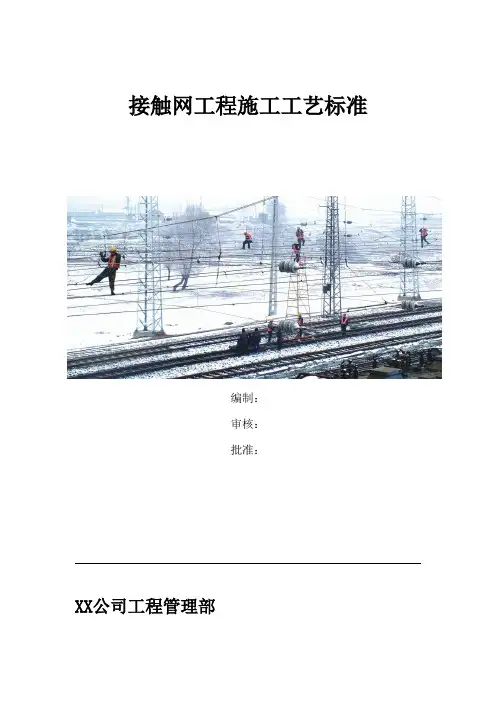

接触网工程施工工艺标准
接触网工程施工工艺标准编制：审核：批准：XX公司工程管理部一施工准备一、零件：1、在进行上部安装前，应对所用零部件、绝缘子、线材等进行检查核实，规格型号符合设计要求方可使用。
2、承导线终端锚固线夹、分段、分相绝缘组件检查合格后，应按到货先后顺序对其编号并做好登记，然后用油漆在线夹本体上（编号由物资部门实施）编号。
施工时填写关键受力件安装记录表，对每个线夹安装车站、区间的具体位置、操作人员等均应做好记录，以备复查。
二、线材1、所有线材进库前，应用千分尺或游标卡尺进行线径检查，其参数必须符合产品说明书，并应附有产品合格证。
2、批量整盘进库的镀铝锌钢绞线、镀锌钢绞线、铝绞线、铜合金线，不得有松散、断股、锈蚀等现象。
3、接触线不得有硬弯、裂痕、扭曲等现象。
4、线材使用前，依据现场定测锚段长度进行检查，确认线盘上标注的编号及有关技术数据与应用锚段技术要求相同。
5、楔型线夹、接头线夹、终端锚固线夹，所需楔子规格与电连接线夹、设备线夹的槽径及所安装线索截面相符，接头线夹、终端锚固线夹应进行解体检查，有质量问题的不得使用。
三、电气设备1、绝缘子、隔离开关、避雷器、分相绝缘器、分段绝缘器等安装前必须按相关规定做电气试验。
2、瓷质绝缘子瓷釉有剥落，辐射性裂纹，棒式绝缘子弯曲度超过1%者不得使用。
3、隔离开关瓷釉不光洁，钢件有锈蚀，机械动作不协调者不得使用。
4、避雷器表面不光洁，本体有损伤，轻摇内部有响声者不得使用。
5、各类型的电连接线夹、并沟线夹、设备线夹、吊弦线夹、定位线夹等，在安装时均应在线夹与导线及开关端子的接触面之间涂敷电接触导电膏。
四、组织1、腕臂、吊弦等测量前，应积极联系线路部门，以确保轨面红线及曲线超高值的准确性。
2、腕臂、吊弦等的测量、计算、预配、调整工作应选择责任心强、业务水平过硬的人员负责。
3、腕臂、吊弦等的计算均应采用接触网计算软件进行，进行工厂化集中预制，预配完毕应进行复核，确保预配正确，以减少返工量和调整量。
柱上开关施工工艺
柱上开关施工工艺1.1 适用围适用于20kV及以下双杆式柱上开关（真空负荷开关、真空断路器、SF1断路器）的安装施工。
单杆式柱上开关的安装施工可参照执行。
1.2 施工流程施工流程图见图1-1。
图1-11.3工艺流程说明及主要质量控制要点1.3.1 施工准备1.3.1.1 现场勘查，确定施工案，编写施工标准作业卡。
1.3.1.2 检查杆塔外观、埋深、倾斜是否符合隔离开关安装的要求。
1.3.1.3 接地施工完毕，符合规要求，接地电阻不应大于设计值。
1.3.1.4 开关在运输吊装时不允有强烈震动，不允倒置、翻滚，不允抬、杠（拉）瓷套管。
1.3.1.5 核对开关、隔离开关及避雷器型号，外观检查良好，设备完整无损伤，电气试验合格。
1.3.1.6 所有部件及备件应齐全，无锈蚀或机械损伤，开关绝缘部件不应变形、受潮。
横担支架镀锌完好、无锈蚀、扭曲等现象，螺栓配套齐全。
1.3.1.7合格的施工机具、施工人员到岗到位。
1.3.2 开关支架安装1.3.2.1 开关支架安装尺寸应符合设计要求，组装尺寸允偏差应在±20mm围。
1.3.2.2螺栓的穿向应统一，连接牢固、可靠，达到规要求的扭矩；拧紧后，外露丝扣不应小于2扣，不得长于20mm。
顺线路向，双面结构由向外，单面结构由送电侧穿入或按统一向；横线路向，两侧由向外，中间由左向右（面向受电侧）或按统一向；垂直向，由下向上。
1.3.2.3螺栓应与构件平面垂直且不应有空隙。
1.3.2.4支架安装后，使开关一次侧的对地面的垂直距离不宜小于4.5m。
1.3.2.5 支架安装后，应保持水平，其水平倾斜不大于支架长度的1%，见图1-2。
1.3.3柱上开关及附属设备安装1.3.3.1根据开关重量及地形情况，确定吊装案。
1.3.3.2选取与开关重量相符的绳套，并牢靠地连接在真空开关的起重挂点，使起吊时能保持水平，禁超载起吊。
1.3.3.3在电力线附近吊装时，吊车必须接地良好。
发电厂220kv升压站水平开启式、垂直剪刀式隔离开关安装调试技术
大科技2015年11月发电厂220kV 升压站水平开启式、垂直剪刀式隔离开关安装调试技术刘志能曹皓张雪皎（中国能源建设集团湖南火电建设有限公司湖南长沙410000）引言华电湖南某电厂2×660MW 机组以发电机-变压器组单元接线形式，接入厂内220kV 升压站配电装置，220kV 配电装置采用3/2断路器接线，本期两回进线两回出线组成两个完整串，起/备变电源直接从220kV 配电装置引接，并组成一个不完整串。
此220kV 升压站装设有GW10A-252DW 型隔离开关7组，GW11A-252DW 型隔离开关10组。
本文以GW10A-252DW 型隔离开关现场安装调式为例，其它型号的高压GW 型隔离开关安装调式可参考执行。
1安装前注意事项（1）现场布置：合理的布置现场，现场安装条件应符合要求，包括隔离开关附件及吊车吊装位置等。
（2）技术资料：生产厂家的产品说明书、安装作业指导书、安装图纸齐全。
（3）人员组织：技术负责人员，安全、质量负责人员起重工及作业人员。
（4）机具及材料：现场工器具齐全，安装所需备件、防护用品及消耗材料应足够。
2安装调式工艺及质量控制施工准备→核对土建基础→设备开箱检查→主体及静触头安装→操作机构安装→操作连杆安装→开关调整→整体操作→现场检查验收→检查与试验。
2.1基础复核（1）220kV 升压站的设备支架以采用钢筋混凝土环形杆支架为例，在复核基础的时候需对支架的标高、垂直度和支架顶部柱帽的中心孔距及水平度进行复测。
（2）水平旋转式隔离开关的支架标高允许误差＜5mm ；垂直度＜5mm ，相间轴线偏差≤10mm ，本相间间距偏差≤5mm ，柱帽的水平度≤2mm 。
（3）垂直剪刀式隔离开关允许基础相间误差为≤15mm ，安装面平行度≤10mm 。
2.2设备开箱检查（1）先核对装箱单，检查到货设备型号及铭牌数据是否与设计一致，齐全完好。
（2）检查设备是否玩好无损坏，配件及备件是否齐全。
杆上变压器安装工艺标准
杆上变压器的安装工艺标准包括以下步骤：
1. 施工准备：进行现场勘察，确定施工方案，编写施工标准作业卡。
对电气设备进行电气试验，确保设备合格。
检查施工工器具是否充足完好，人员精神状态是否适合施工作业。
检查双杆组立是否正直，埋深是否符合规范要求，双杆根开误差不应超过±30mm，双杆高差不应超过±20mm。
检查接地制作是否符合规范，接地电阻是否符合设计要求。
2. 新装变压器应选用S11型及以上节能、环保型变压器。
宜采用配变U型抱箍与压板将配电变压器固定在台架铁横担上，并加装防盗螺帽。
配电变压器高低压接线柱应安装绝缘罩，绝缘罩颜色应与线路相色相对应。
配变台架宜采用15米杆架设。
配变台架根开为2.5米。
检修平台只允许在低压侧安装，高压侧不可安装。
综合配电箱下方引线电缆对地高度≥1.8 米。
3. 隔离开关安装在支架上应固定可靠，操作机构动作灵活，与引线的连接应紧密可靠。
隔离开关水平相间距离应不小于500mm。
静触头应安装在电源侧，动触头安装在负荷侧。
避雷器应安装绝缘罩，绝缘罩颜色应与线路相色相对应，相间距离不小于350mm，避雷器上、下引线不应过紧或过松，与电气部分连接不应对避雷器产生外加应力。
请注意，以上只是杆上变压器安装的工艺标准，具体的操作还需要根据实际情况和相关规定进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关施工工艺标准
1.1适用范围
本节适用于10kV架空线路杆塔上隔离开关安装施工。
1.2 引用标准
GB50173—92《电气装置安装工程35kV及以下架空电力线路施工及验收规范》
GB50169—92《电气装置安装工程接地装置施工及验收规范》
《工程建设标准强制性条文》
DL/T5161.1~5161.17-2002《电气装置安装工程质量检验及评定规程》
Q/DSG11105-2008《南方电网工程施工工艺控制规范》第4部分：配网工程
Q/G D1 1123.8-2009《广东电网公司配网工程施工作业指导书》第二部分：电气工程分册,第三篇,户外电气设备安装工程
1.3 设计要求
（1）安装应牢固可靠。
（2）电气连接应接触紧密，不同金属连接，应有过渡措施。
（3）瓷件表面光洁，无裂缝、破损等现象，瓷件良好。
（4）操作机构动作灵活，合闸无扭动偏斜现象，动触头与静触头压力正常，动触头合闸锁扣灵活无卡涩现象。
（5）隔离刀刃合闸时接触紧密，分闸后有不小于200mm的空气
间隙。
（6）水平安装的隔离刀刃，分闸时，宜使静触头带电。
（7）三相连动隔离开关的三相隔离刀刃分、合同期。
（8）设备支架接地可靠，接地电阻值不大于10Ω
（9）引线相间距离及对地距离要求：相间≥300mm，对地≥200mm。
1.4 施工工艺要点
1.4.1 支架安装
支架应采用热镀锌材料制作。
一般支架加工好后再热镀锌，如需现场进行材料加工，必须进行防腐处理。
支架安装牢固、平整。
设备底座安装高度不宜小于3.5m。
1.4.2 设备本体安装及调整
（1）借助铁滑轮及绳索(必要时使用起重设备)将户外隔离开关安装在支架上，并用热镀锌螺栓固定牢固。
（2）静触头安装在电源侧，动触头安装在负荷侧。
（3）三极隔离开关应水平安装，刀口向上。
单极隔离开关水平向下或与垂直方向成30 ～45度角向下安装。
1.4.3 一次接线及附件安装
（1）导线在施工前应先用尺实际测量各跨安装点的准确长度，根据施工需要进行切割。
（2）导线压接后不应使管口附近导线有隆起和松股，管表面应
光滑，无裂纹。
金具压接后，均应倒棱,去毛刺。
（3）接线端子与引线的连接应采用线夹，接触面清洁无氧化膜，并涂以中性导电脂。
（4）户外一次接线应采用热镀锌螺栓连接，所用螺栓应有平垫圈和弹簧垫片，螺栓紧固后，螺栓宜露出2～3扣。
（5）裸露带电部分宜进行绝缘处理。
1.5 样板图片
图4-5-1户外三极隔离开关安装
三极隔离开关应水平安
装，刀口向上，静触头安
装在电源侧，动触头安装
在负荷侧。
图4-5-2户外单极隔离开关水平向下安装
图4-5-3 户外单极隔离开关垂直安装单极隔离开关可水平向
下安装。
隔离开关裸露带电部分
宜进行绝缘处理。
单极隔离开关可与垂直方向成30 ～45度
角向下安装。
