隔离开关的使用及工艺要求 ,民熔

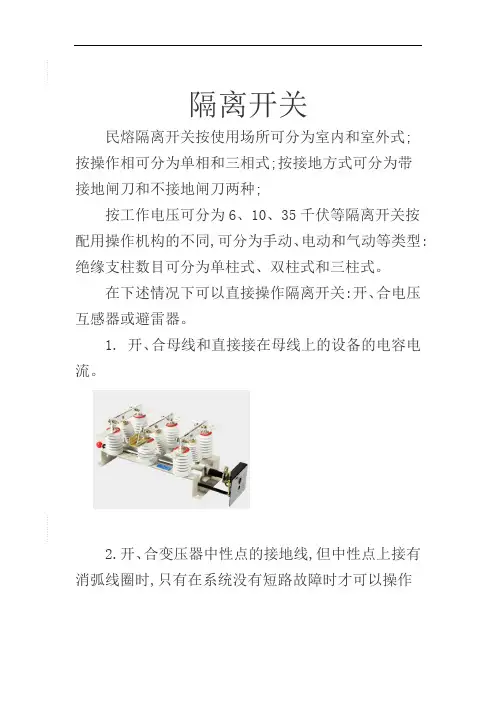

隔离开关允许操作条件 图文 民熔
隔离开关
民熔隔离开关按使用场所可分为室内和室外式;按操作相可分为单相和三相式;按接地方式可分为带接地闸刀和不接地闸刀两种;
按工作电压可分为6、10、35千伏等隔离开关按配用操作机构的不同,可分为手动、电动和气动等类型:绝缘支柱数目可分为单柱式、双柱式和三柱式。
在下述情况下可以直接操作隔离开关:开、合电压互感器或避雷器。
1.开、合母线和直接接在母线上的设备的电容电流。
2.开、合变压器中性点的接地线,但中性点上接有消弧线圈时,只有在系统没有短路故障时才可以操作
与断路器并联的旁路隔离开关,当断路器处于合闸位置时,可开、合断路器的旁路电流。
3.开合励磁电流不超过2安的空载变压器和电容电流不超过5安的无负荷线路;
4.当电压为20千伏及以上时,应使用三相联动隔离开关。
用室外三相联动隔离开关开、合电压为10千伏及以,电流为15安以下的负荷电流
5.开、合电压为35千伏长度在10公里以内,以及电压为10千伏长度在5公里以内的空载输电线路。
6.拉、合10千伏及以下,不超过70安的环路均衡电流(或称转移电流),但严禁使用室内型三联刀闸拉合系统环路电流。
隔离开关正确操作顺序及注意事项 图文 民熔
隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。
一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
隔离开关操作重点要防止带负荷拉、合刀闸，防止带接地合刀闸。
正确的操作顺序是：送电操作顺序，检查断路器在开位，先合母线（电源）侧刀闸，再合线路（负荷）侧刀闸，最后合断路器。
停电操作顺序，先拉开断路器，检查断路器确在开位，再拉开线路（负荷）侧刀闸，最后拉开母线（电源）侧刀闸。
还可以用刀闸进行倒母线操作（等电位操作）。
1.隔离开关必须在不带负荷或负荷在隔离开关允许的范围内时才能进行操作。
即隔离开关操作时断路器必须在断开状态。
2.操作时先拔定位销，分合闸动作要果断、迅速，终了时不要用力过猛，操作完成后一定要用定位销锁住，并目测动触头位置是否符合要求。
3.若发生带负荷切投隔离开关的误操作，则要冷静以避免发生反方向的误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4.隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时，倒闸操作-定要按顺序进行。
如侄闸操作被闭锁不能操作时，应查明原因，正常情况下不得随意解除闭锁。
隔离开关正确操作顺序及注意事项 (图文) 民熔
隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。
隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。
一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。
但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。
隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。
隔离开关操作的关键是防止开关带负荷合闸和接地合闸。
正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。
断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。
该开关也可用于反向母线运行（等电位运行）。
1隔离开关只能在空载或负载在隔离开关允许范围内操作。
也就是说，当隔离开关工作时，断路器必须处于断开状态。
2先拔出定位销，开关动作要果断、迅速。
操作结束时不要用力过大。
操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。
三。
隔离开关带负荷误操作时，应冷静，避免反方向误操作。
高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。
1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。
2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。
3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。
4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。
若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。
5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。
10kV高压隔离开关安装要求 (图文) 民熔
高压隔离开关一、民熔10kV高压隔离开关概述民熔10kV高压隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔10kV高压隔离开关采用陶瓷绝缘子铸造，不易老化、耐用。
隔离开关表面具有抗氧化能力，可增强零件的防腐能力。
民荣隔离开关为一体式闭锁装置，安全可靠，选配方便。
二、10kV高压隔离开关安装的一般要求：1隔离开关的刀片应与固定触点对齐，接触良好。
接触面应涂凡士林油；2隔离开关每相的叶片应同时与固定触头接触。
前后差不大于3mm；三。
隔离开关分闸时，闸刀与固定触头的垂直距离室外应大于180mm，室内应大于160mm；4隔离开关分闸时，闸刀分闸角室外不小于35度，户内不小于65度；5固定接点端一般接电源，除主进线柜“逆火”外，下隔离开关与负荷连接。
垂直安装时，固定触头在上方；6隔离开关传动部分无破损、裂纹，动作灵活；7单极隔离开关的相间距离不应小于：室内≮450mm；室外≮600mm；8单极隔离开关背板应采用不小于50×50×5mm的角钢，钉子直径不小于12mm；9隔离开关的延伸轴、轴承、联轴节、曲柄等传动部件应有足够的机械强度，连杆轴销不得焊死；10隔离开关拉杆应有保护环；11带接地开关的隔离开关，接地刀与主触头之间应有可靠的闭锁装置；3、民熔10kv高压隔离开关操动机构的安装位置应符合下列要求：1操作机构的固定轴距高度不小于1m；2按墙安装时，手柄中心距边墙不小于0.4m；三。
安装侧墙时，手柄中心距侧墙不小于0.3m；4手柄中心距带电部分不小于1.2m。
隔离开关的安装与检修,民熔
高压隔离开关高压隔离开关安装户外型的隔离开关，露天安装时应水平安装，使带有瓷裙的支持瓷瓶确实能起到防雨作用；户内型隔离开关，在垂直安装时，静触头在上方，带有套管地可以倾斜一定角度安装。
一般情况下，静触头接电源，动触头接负荷，但安装在受电柜里的隔离开关，采用电缆进线时，则电源在动触头侧，这种接法俗称“倒进火”。
隔离开关两侧与母线及电缆地连接应牢固，遇有铜，铝导体接触时，应采用铜铝过渡接头，以防电化腐蚀。
隔离开关的动静触头应对准，否则合闸时就会出现旁击现象，使合闸后动静触头接触面压力不均匀，造成接触不良。
隔离开关的操作机构，传动机械应调整好，使分合闸操作能正常进行，没有抗劲现象。
还要满足三相同期的要求，即分合闸时三相动触头同时动作，不同期的偏差应小于3MM。
此外，处于合闸位置时，动触头要有足够的切入深度，以保证接触面积符合要求，但又不允许合过头，要求动触头距静触头底座有3至5MM 的空隙，否则合闸过猛时将敲碎静触头的支持瓷瓶。
处于拉开位置时，动静触头间要有足够的拉开距离，以便有效地隔离带电部分，这个距离应不小于160MM，或者动触头与静触头之间拉开角度不应小于65度。
高压隔离开关检修隔离开关连接板的连接点过热变色，说明接触不良，接触电阻大，检修时应打开连接点，将接触面锉平再用砂纸打光（但开关连接板上镀的锌不要去除），然后将螺钉拧紧，并要用弹簧垫片防松。
动触头存在旁击现象，可旋转固定触头的螺钉，或稍微移动支持绝缘子的位置，以消除旁击；三相不同期时，则可通过调整拉杆绝缘子两端的螺钉，借以改变其有效长度来克服。
触头间的接触压力可通过调整夹紧弹簧来实现，而夹紧的程度可用塞尺来检查。
触头间一般可涂凡士林以减少摩擦阻力，延长使用寿命，还可防止触头氧化。
隔离开关处于断开位置时，触头间拉开的角度或拉开距离不符合规定时，应通过拉杆绝缘子来调整。

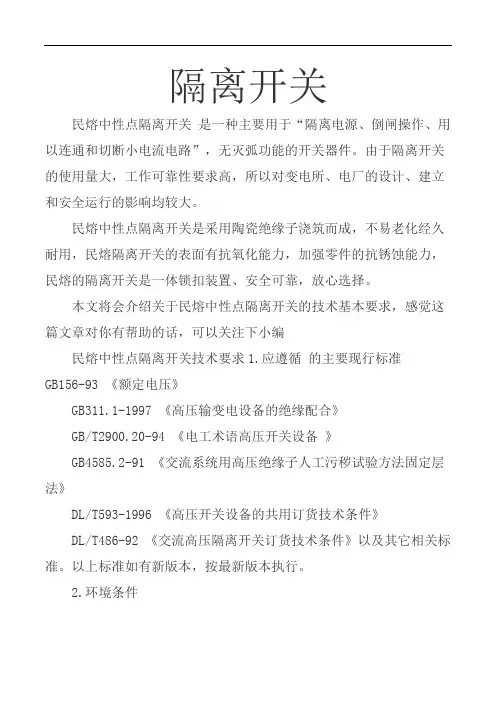

中性点隔离开关技术要求 图文 民熔
隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。
由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。
本文将会介绍关于民熔中性点隔离开关的技术基本要求，感觉这篇文章对你有帮助的话，可以关注下小编民熔中性点隔离开关技术要求1.应遵循的主要现行标准GB156-93 《额定电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T2900.20-94 《电工术语高压开关设备》GB4585.2-91 《交流系统用高压绝缘子人工污秽试验方法固定层法》DL/T593-1996 《高压开关设备的共用订货技术条件》DL/T486-92 《交流高压隔离开关订货技术条件》以及其它相关标准。
以上标准如有新版本，按最新版本执行。
2.环境条件1、周围空气温度最高平均温度:40最低平均温度:0C最大日温差:30k日照强度:0.1W/cm2(风速0.5m/s)2、海拔高度:≤1000m3、最大风速:40m/s4、环境相对温度(25C时)日平均值: 95%月平均值: 90%5、地震烈度:7度水平加速度: 0.25g垂直加速度: 0.125g6、污秽等级: II级爬距25mmkV7、覆冰厚度: 0mm (风速不大于15m/s时)中性点隔离开关技术要求，电工学习手册，读完长知识，上海民熔系统概况a. 系统额定电压: 110kVb.系统最高电压:126 kVc.系统额定频率: 50Hzd.系统中性点接地方式:直接接地系统3.基本设计要求1、耐震能力水平分量0.25g垂直分量0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时在共振条件下所发生的动态地震应力，并且安全系数应大于1.67。
隔离开关操作顺序和原则 (图文) 民熔
隔离开关隔离开关主要用于高压配电装置中断电部分和带电部分的可靠隔离，以保证检修工作的安全。
隔离开关的所有触点都暴露在空气中，并有明显的断开点。
断路器不能断开或断开电流。
否则，在高压作用下，断点会产生很强的电弧，很难自行熄灭，甚至引起闪络（相间短路），烧毁设备，危及人身安全，操作时，隔离开关的正确操作顺序如下：1首先，操作隔离开关时，首先检查相应回路的断路器是否处于分闸位置，以防止隔离开关带负荷拉合。
2当线路停止送电时，必须依次拉合隔离开关。
停电运行时，必须先拉断路器，再拉线路侧隔离开关，再拉母线侧隔离开关。
送电运行顺序与停电运行顺序相反。
这是因为一旦发生误操作，可以按上述顺序缩小事故范围，避免事故人为地扩大到母线。
三。
操作过程中，如发现隔离开关绝缘子、传动杆严重损坏等严重缺陷，不得进行操作。
4隔离开关操作过程中，值班人员应在现场逐一检查分闸位置、同期情况、接触深度等项目，确保隔离开关动作正确、位置正确。
5隔离开关应在主控制室操作。
当遥控电气操作失败时，可在现场进行手动或电动操作，但必须得到站长或技术负责人的许可，并在现场监督的情况下进行。
6隔离开关、接地闸刀开关和断路器之间设有电气、电磁和机械闭锁装置，以防误操作。
开关操作必须按顺序进行。
当闭锁装置失灵或隔离开关、接地开关不能正常动作时，必须严格按照闭锁要求检查相应断路器和闸刀的位置状态。
只有在检查正确后，才能释放锁止装置进行操作。
隔离开关1的工作原理。
室内隔离开关有单极式和三级式。
一般为隔离开关式结构，常用线接触接触接触。
它由导电部分、支承绝缘子、操作绝缘子（或拉杆绝缘子）和底座组成。
2隔离开关工作原理（1）开合动作要果断、迅速。
操作结束时，注意不要用力过大，目测动触头位置是否符合要求。
（2）用绝缘棒操作单极隔离开关时，应先合相两侧，再合中间相。
打开时，顺序相反。
（3）无论合闸或分闸操作，均应无负荷（负荷在隔离开关允许操作范围内的除外）。
（4）当负荷误分或合上隔离开关时，不应在误合开关后立即分闸，也不应在开关分闸后立即合上（开关刚分闸时发现火花的情况除外）。
隔离开关安装技术方案--民熔
隔离开关基准部分的验证和开关基准的绝缘度（）L', 列之间的距离, 列与平面位置之间的距离符合设计规格。
良好外观的混凝土条, 没有裂缝, 没有金属零件的生锈腐蚀, 并且尺寸好。
三列绝缘开关符合基本差和中心偏移大小的规格。
金属支撑件的电镀层是完美的, 不锈钢烧蚀确认了绝缘开关的安装方向, 并允许绝缘开关的方向在同一轴线上对准, 而不发生变形、变形和增强。
4.2.l绝缘开关（……）应按照不同的保管要求安装在室内或室外无水的地点, 并应便利二次运输。
陶瓷设备和部件应安装稳定, 不应浸没、损坏、接触或操纵耐锈金属传动元件。
4.3检查箱子（……）检查图纸, 检测每个类型的分离开关总数和数目。
检查设计规格是否符合设计, 并将包件分级到室外或室内的包装场地。
检查绝缘开关主体是否机械损坏, 导电杆和触点是否变形, 主刀、终端触点和圆柱形触点是否被清洁, 锌涂层是否受到Vaseline的保护, 如果接触手指的压力是均匀的, 而接触是完美的。
检查旋转连接端子是否柔软, 盖是否完美, 以及连接端子的接触表面是否被电镀。
清洗绝缘体上的碳氢化合物尘埃, 检查绝缘体的缺陷, 例如裂缝、断裂等, 并检查铁法兰和瓷器接头的密封、裂缝和腐蚀。
检查旋转轴承旋转的灵活性。
检查连接螺栓是否断开。
检查附件是否完整（包括产品说明和合格证书）。
检查分离底盘是否有诸如变形、油漆分解、锈等缺陷, 并确保其尺寸与设计相容。
检查备件。
作为这些检查的一部分, 必须及时记录、报告和向工厂及时报告异常情况, 以便工厂尽快进行替换或恢复。
作为这些检查的一部分, 必须及时记录、报告和向工厂及时报告异常情况, 以便工厂尽快进行替换或恢复。
4.4现场制备所需工具和焊接乙炔零部件（……）。
（2）根据实地情况选择适当的起重机。
准备脚手架和脚手架所需的材料。
绝缘开关的安装和调节（2）支撑件、用于制造金属部件的槽钢、覆盖板等, 均应扁平、密封板, 如焊接钢固定的开关的上端外部绝缘≥2毫米；分级相位操作必须≥5毫米L', 水平设备和U管设备可用于水平检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离开关
1、1、隔离开关原理：
2、开关不能带负荷分闸或合闸。
具体来说，当接触网有电压、
有电流时，可以分闸合闸，也就是说，线路上没有电力机车
来采集电流。
3、没有负面影响
4、原因：隔离开关无灭弧装置。
5、2、如何操作隔离开关打开开关：1。
确定断电轨道无机
车辆的电流。
解锁、打开和锁定。
挂接地线。
6、关闭：
7、1输电线路无人作业。
接地线；3。
解锁、关闭和锁定。
隔离开关3的规定
1电气化区段站用隔离开关必须上锁。
钥匙由车站值班员提供
保管和移交。
2操作隔离开关时，操作员和监护人必须同时在场。
操作人员和监护人应在站场详细说明，经供电段培训考核合格，颁发《隔离开关操
作证》，方可进行操作和监督。
4、操作要求1。
操作前，操作人员必须穿戴规定的绝缘靴和手套。
确认接地线完好，开关及其传动装置正常。
2操作应准确、迅速，一次开、关到底，不得停、击。
三。
在操作过程中，人体各部位不得与支柱及其部件连接。
5操作安全注意事项1。
当雷电即将来临或发生雷击时，禁止操作隔离开关。
2当需要切除的区域或轨道上有电力机车时，必须通知乡村受电弓，才能操作隔离开关。
三。
隔离开关操作后必须立即锁闭，并将钥匙交给车站值班员保
护
它报告开关的开/关状态。
停电时，车站值班员应在控制台两端（端线为一端）升起并悬挂停电标志，禁止电力机车进入
4如发现隔离开关及其传动装置状况不良，应立即报告并送检修。
在供电工段维修人员确认能操作前，不允许非维修人员操作进行拆卸
和修理。
5绝缘靴和绝缘手套应存放在凉爽、干燥、无尘的容器中。
供电部分每6个月检查测试一次。
每次使用前，应使用干净干燥
的抹布擦拭并进行短暂的漏气测试。
如发现裂纹等异常情况，应停止
使用，送供电段检查。
6站内停电装卸作业完成后，应及时合上隔离开关，分段绝缘器不得长期对地处于耐压状态。
7每个隔离开关的传动机构必须锁定。
钥匙应存放在固定的地方，
并由专人保管，并有标明开关号的标签。
相邻支柱上的隔离开关和每个支柱上的每个隔离开关的钥匙不能相互使用。
二
隔离开关工艺要求
1、开关瓷柱转动灵活，旋转角度90度。
2、合闸要求：两个水平闸刀开关成直线，接触紧密。
闸刀开关触头清洁光滑，接触面涂工业凡士林。
三分闸要求：两开关相等，分闸90度，允许误差+1度，挡钉与挡钉间隙1~3mm。
4、支承绝缘子应清洁无破损、无放电痕迹，釉面剥离面积不大于300mm？。
5、开关引线与隔离开关连接牢固，接触良好。
距接地部分不小于400mm，拉力不大于50kg。
6、操作机构灵活，开关锁紧。
