OVATION操作员培训
美国西屋 OVATION 控制系统培训…第一讲－－－网络发展
一、OVATION 网络. . . 发展过程
W1—2MB速率高速公路，最大254个站点，网上最 大存取变量16383个点。
W2—2MB速率高速公路，最大254个站点，网上最大 存取变量32000个点。
W3—100MB速率高速公路，最大254个站点，网上最 大存取变量20万个点。
美国西屋 OVATION 控制系统培训…第一讲－－－Ovation 网络
Ovation 网络 . . . 开放技术极适合于过程应用
100 M / 秒 的通讯速率 光纤或同轴电缆
支持最多 1000 个网络节点 双环拓扑结构
200K 实时点 / 秒 每个冗余环路最长可达 200 km 每个冗余环的最大直线距离为 50 km
Fan out Switch-1 Fan out Switch-2
1C 2C
Controllers for Unit #1
UNIT # 1
UNIT#1 CONTROL ROOM
ECS COMMON
1 x Red. Controller+3 x I/O Extension COMMCOabNinSeYtsSTEM (UNIT#1 CONTROL ROOM)
路漫漫其修远兮, 吾将上下而求索
美国西屋 OVATION 控制系统培训…第一讲 WDPF 控制系统
WDPF 控制系统
操作员站，工程师站，历史站
数据高速公路
路漫漫其修远兮, 吾将上下而求索
分布处理单元DPU
美国西屋 OVATION 控制系统培训…第一讲 WEStation系统
WDPF II 控制系统
以太网信息高速公路 工作站
数据高速公路
路漫漫其修远兮, 吾将上下而求索
分布处理单元
美国西屋 OVATION 控制系统培训…第一讲 1.2版 控制系统
OVATION__1.2版 控制系统
工作站
冗余 FDDI 高速公路
路漫漫其修远兮, 吾将上下而求索
DAC
DAC
双路连接器
控制器
美国西屋 OVATION 控制系统培训…第一讲－－－1.4版 控制系统
2x Redundant Ovation Controllers+ 6 Existing Cabinet
CCS (Unit #1)
2x Redundant Ovation Controllers+ 6 Existing Cabinet
SCS (Unit #1)
One nonredundant Ethernet link, RS-232 with MODBUS RTU protocol is given for connecting BMS
高带宽应用 令牌存取方式 支持同步和异步通讯方式
路漫漫其修远兮, 吾将上下而求索
美国西屋 OVATION 控制系统培训…第一讲
Ovation . . . 通用平台支持多种功能
操作员站 过程图形显示 全面的控制和报警 操作事件记录 点信息及趋势
历史站 大量存储及检索活动数据标本 SOE结构及文件 以图形或表格形式进行趋势显 示 查询及分类功能
路漫漫其修远兮, 吾将上下而求索
美国西屋 OVATION 控制系统培训…第一讲－－－操作员站
Ovation 操作员站. . .课程目标
➢ 使用菜单系统 ➢ 使用Point menu ➢ 使用打印选项窗口 ➢ 使用点信息系统 ➢ 使用基本报警系统 ➢ 使用过程画面系统 ➢ 使用趋势系统 ➢ 显示系统状态图 ➢ 使用Put Highway Online操作 ➢ 使用点浏览功能 ➢ 使用日志记录功能 ➢ 浏览General Message窗
OVATION操作员培训
路漫漫其修远兮, 吾将上下而求索
2020年4月4日星期六
美国西屋 OVATION 控制系统培训…第一讲 课程目标
课程目标－－－网络、操作员站
➢ OVATION网络拓扑和高速公路 ➢ OVATION系统站点 ➢ 了解OVATION术语 ➢ 系统配置和系统初始化 ➢ 演示系统基本操作功能
CCC CC CC CC C
Root Switch #1
1C 2C
1C 2C
1C 2C
1C 2C
1C 2C
2 22 22 22 22 2 C CC CC CC CC C
Fault Tolerant Network
Back up Root Switch #2
1C 2C
1C 2C
1C 2C
路漫漫其修远兮, 吾将上下而求索
Operator
HU
Station
B
UNIT#1 CONTROL ROOM
1U
Root Switch
2U
Back-up Root
Switch
Operator Station XTerminal
1U
Root Switch
UNIT#2 CONTROL ROOM 2U
Back-up Root Switch
OVATION__1.4版 控制系统
工作站
CORE SWITCH
IP SWITCH
路漫漫其修远兮, 吾将上下而求索
网络打印机
双路连接器 冗余 快速以太网高速公路
单路连接器
控制器
美国西屋 OVATION 控制系统培训…第一讲－－－1.4版 控制系统
OVATION__1.4版 控制系统
UNIT -1 COMMON UNIT -2
Server
/Logger Station
Copier
(NT
Station)
Laser Printer
Dox Matrix Printer
4 x Console Operator Station
Dox Matrix Printer
1C
1C
2C
2C
IP
1 1 1 1 1 1 1 1 1 1 Switch
路漫漫其修远兮, 吾将上下而求索
Controllers for Unit #2
UNIT # 2
UNIT#2 CONTROL ROOM
美国西屋 OVATION 控制系统培训…第一讲－－－1.4版 控制系统
OVATION__1.4版 控制系统
P’Cal/ OPC Server Cum Engineering/ HSR Color
计算服务器 性能计算 特殊应用
路漫漫其修远兮, 吾将和形式
周期记录，命令请求记录或事件驱 动记录
数据链接服务器
支持多种接口到第 三方设备
美国西屋 OVATION 控制系统培训…第一讲
Ovation 网络 . . . 连接统一的企业化管理 开放式数据基本连接 (ODBC) 动态数据交换 目标链接及嵌入 (OLE) 结构查询语言 (SQL) X-Window Java 程序服务器 过程控制(OPC)的目标链接与嵌入 - 未来的
操作员基础知识培训手册
操作员基础知识培训手册引言操作员基础知识培训手册旨在向新加入公司的操作员提供必要的培训和指导，以确保他们能够熟练地操作相关设备和系统，同时了解相关的操作流程和安全规范。
本手册将介绍操作员的职责、必要的技能要求以及培训计划。
希望本手册能够成为操作员们的实用参考书。
职责操作员是公司运营过程中不可或缺的角色之一。
他们的主要职责包括但不限于：1.使用设备和系统进行生产过程中的操作；2.严格遵守操作规程和安全规范，确保工作场所的安全；3.及时上报设备故障和异常情况，并采取必要的应对措施；4.维护设备和系统的日常保养工作；5.积极参与团队合作，提高工作效率。
技能要求为了能够胜任操作员的角色，新员工需要具备以下的技能要求：1.基本的电气和机械知识：了解基本的电路原理和机械结构，能够进行基础的电气和机械维修；2.熟练操作设备和系统：必须熟悉公司所使用的设备和系统的操作方法，能够熟练使用相关软件和工具；3.问题解决能力：能够快速准确地识别和解决设备故障和操作异常的问题，保证生产的连续进行；4.沟通能力：较好的沟通能力，能够与其他团队成员有效地进行信息交流和协作；5.高度的责任心和执行力：严格遵守公司的操作规程和安全规范，保证工作场所的安全；6.学习能力：积极学习公司使用的新设备和系统的操作方法，并能够快速适应新的工作环境。
培训计划为了确保新员工能够快速适应和胜任角色，公司将为每位新的操作员提供一套完整的培训计划。
以下是培训计划的大致内容：第一阶段：公司概况介绍第一阶段主要介绍公司的背景、业务范围、产品特点以及公司文化等方面的知识。
新员工将了解到公司的使命和愿景，并对公司的运营模式有基本的认识。
第二阶段：操作规程和安全规范培训第二阶段将深入介绍公司的操作规程和安全规范。
新员工将学习到公司在操作过程中的标准操作流程、安全注意事项以及相关的防护措施。
这是确保工作场所安全的重要一环。
第三阶段：设备和系统操作培训第三阶段将重点介绍公司所使用的设备和系统的操作方法。
OVATION系统培训教材
OVATION控制系统培训教材检修部热控专业2005－1目录1.系统硬件 ........................................................................................................... - 1 -1.1.网络系统................................................................................................. - 1 -1.2.DPU ......................................................................................................... - 2 -1.3.I/O机架及柜内总线............................................................................... - 7 -1.4.远程站点的配置及连接......................................................................... - 9 -1.5.I/O模件................................................................................................. - 10 -1.6.AI模件.................................................................................................. - 13 -1.7.AO模件 ................................................................................................ - 15 -1.8.DI模件.................................................................................................. - 16 -1.9.DO模件 ................................................................................................ - 18 -1.10.VP模件 ............................................................................................. - 19 -1.11.脉冲计数模件.................................................................................... - 21 -1.12.其他模件............................................................................................ - 22 -1.13.机柜电源系统.................................................................................... - 23 -1.14.硬件的基本维护工作........................................................................ - 25 -2.服务器、工程师站 ......................................................................................... - 26 -2.1.服务器、工程师站概述....................................................................... - 26 -2.2.访问组态工具....................................................................................... - 27 -2.3.系统硬件组态....................................................................................... - 27 -2.4.系统数据库介绍................................................................................... - 30 -2.5.系统数据库的编辑............................................................................... - 34 -2.6.系统画面的组态................................................................................... - 39 -2.7.系统功能软件的使用........................................................................... - 57 -2.8.系统逻辑图的组态............................................................................... - 59 -3.操作员站基本操作 ......................................................................................... - 69 -3.1.操作员站画面概述............................................................................... - 69 -3.2.报警窗口的使用................................................................................... - 71 -3.3.趋势图的使用....................................................................................... - 72 -3.4.在系统中组建历史点........................................................................... - 75 -4.系统维护和管理 ............................................................................................. - 75 -4.1.SOLARIS系统基本维护 ..................................................................... - 75 -4.2.OV ATION系统备份和恢复................................................................. - 75 -4.3.组态操作员站custom graphic菜单显示的项目 ................................ - 77 -4.4.组态操作员站薄膜键盘中1－48个按钮的功能............................... - 78 -4.5.组态data analysis and maintaince菜单显示的项目 ........................... - 78 -OVATION系统培训教材OV ATION是美国西屋推出的最新分散控制系统，其控制网是标准的以太网，采用了高速、髙容量的商业化的硬件；系统的建立严格按照开放式标准进行，可以把第三方的产品很容易地集成在一起；先进的分布式全局数据库将功能分散到多个独立的站点，而不是集中在一个中央处理器；以上众多特点决定了系统的安全可靠和高可用性。
操作员培训仿真系统(OTS)解决方案——宣传文案
专业服务，创造价值操作员培训仿真系统（OTS）解决方案浙江中控技术股份有限公司1 OTS概念1.1 OTS的概念OTS：Operator Training Simulator，即操作员培训仿真系统，可逼真地模拟工厂的开车、停车、正常运行和各种事故过程的现象和操作，是生产装置操作工培训和工艺方案研究的高效手段。
图1 真实装置与OTS的对比1.2 OTS的意义1.2.1 生产培训应用OTS可模拟各种生产状况（开工、停工、操作异常、设备故障、紧急状况、正常操作、改方案操作等）对操作员进行操作培训，能够帮助您： 缩短开车、停车时间；提高安全性；减少环境不确定性影响；延长装置连续生产时间；提高操作员的知识水平和技术水平；降低产品不合格率；评估操作员的培训情况和操作能力。
图2 OTS对于操作员培训的意义1.2.2 生产中的深度应用除了生产培训的应用外，OTS还可作为公用工具，供操作员、工艺工程师、控制工程师进行报警管理、工艺、控制等方面的研究，具体应用有： 检验设计的合理性；测试、验证装置的安全性；进行控制回路整定与控制算法的验证，OTS上的控制回路整定结果与控制算法可以直接应用于实际的控制器；可以单独设置、测试、检验开工、停工、生产方案切换及紧急工况处理预案，还可以用来测试设备故障时的应变程序。
2解决方案简介2.1 特点中控的操作员培训仿真系统（OTS）解决方案有以下特点：与真实监控完全一致的操作体验：突破传统的仿DCS组态模式，基于中控成熟的DCS技术和领先的虚拟DCS技术，使用真正的DCS组态及监控软件，使现场DCS组态与OTS控制组态可互换更新，让工艺优化与先进的控制策略无缝链接，实现与现场一致的操作体验。
图3 与真实现场完全一致的操作体验先进的模型开发工具：结合国内先进的仿真模型开发软件和具有国际先进水平的流程模拟软件，使工艺模型更精确。
经验丰富的实施人员：拥有上百名行业专家、自控专家，丰富的方案优化、模型开发、现场实施经验。
OVATION系统常用操作方法
OV ATION系统常用操作方法一. 软件1．重启、关机：在操作界面MENU中点击Data Analysis and Maintenance（数据分析与维护菜单）后，点Shell Tool ，在Shell Tool中输入su回车wdpf回车(密码)init 空格6回车（重启）init 空格0(关机)注：UNIX系统严格区分大小写，以上命令均为小写！2．调出一幅流程图的方法：在操作界面中点击Data Analysis and Maintenance（数据分析与维护菜单），点击Operator Station Program ,点击Diagram Display点击Diagram Display后会出现一个小的提示窗口，此时可以选择你想看到的流程图的图号。
注：1000号图为系统总貌图。
3．调出一幅SAMA图的方法：在操作界面中点击点击W窗口，在W窗口菜单栏中点Control后会出现一个小的提示窗口，点击提示窗口左上角turn键会出现System Overview 窗口，选择站号（例如：DROP1，DROP2┉┉），点击右下角GOTO键，选择所选的SAMA图图号，点击GOTO。
4.修改一张逻辑图的步骤a)进入CB（Control builder），打开要修改的逻辑图b)应用CB的工具修改图c)修改后的图进行保存(save).dwg文件成为.src文件d)菜单条上选择Control →Monitor Graphic→ Compile Graphics,编译.src,成为.diag文件e)Drop loader,完成数据库下装到控制器f)在Admin tool 中选择Operator项,选择操作员站,按Download 按钮二．硬件1．I∕O模块卡定位：本地PCI卡：(PCRL)例如：1．1．1第一个1是：PCI#(PCI卡号)第二个1是：Branch#（支线号）第三个1是：Slot#（槽号或通道号）例如：1.5.3就是第一块PCI卡的第五条支线上的第三个槽（通道）远程PCI卡：（PCRR）例如：1．1．1．1第一个1是：PCI#(PCI卡号)第二个1是：远程节点号第三个1是：Branch#（支线号）第四个1是：Slot#（槽号或通道号）例如：1.2.5.3就是第一块PCI卡的二号远程节点的第五条支线上的第三个槽（通道）。
Ovation操作员站声音报警设置
Ovation操作员站声音报警设置1. 每台操作员站下面建一个开关量点,例如:如果是drop211,则建cancle2112. 随便找一个控制器,建如下图所示的逻辑,有几个操作员站, or的入口就连几个第一步中所建的点3. 新建Alarm文件：选定1台操作员站作为声音报警连音箱的站,比如选定drop211,以drop211为例,a) 双击drop211站,展开drop211下面的文件b) 双击Configuration，展开Configuration下面的文件c) 右键点击Alarm，选择insert New，点击右侧Apply,新建报警文件4. 导入声音文件：双击Alarm，展开Alarm下面的文件a）双击Audio，展开Audio下面的文件b）右键点击Audio File，选择Import，选择声音文件导入，如图所示导入的Audio文件的路径可以选择:drop200的C:\Ovation\MMI\config\audio,也可以选择自定义的声音文件,不过格式必须为WAV5. 设置Alarm文件下的Audio,以drop211为例a）右键点击Alarm，Open新建的Alarm文件b）在下面的菜单列表中，选择Audio，c）Audio Type选择“Continuous Audio”d）Time Delay填“1”,该项参数指报警来后,该站声音延迟几秒报警,可自行设定e）Auto Turn Off填“1”,该项参数指报警来后,如果运行人员没有手动消音,声音报警延续几分钟,可自行设定f）Cancle Requset填“cancle211”g）Monitor Request填“MONITORRE”h）Silence Audio With Alarm Acknowledgement选择“Enabled”如图所示6. 设置Alarm文件下的Audio Filesa） Priority 1 填“DING.WAV”b） Priority 2 填“RINGIN.WAV”这一步是设置相应报警级别的声音报警的声音类型，可以随意设置，只要Alarm下的Audio File下有这个声音文件,但是必须带后缀名“*.WAV”7. Load和Download该操作员站如drop211,重启该站。
西屋公司的OVATION系统DEH的操作功能
西屋公司的OV ATION型集散控制系统，其先进性在于分散的结构和基于微处理器的控制，这两大特点加上冗余使得系统在具有更强的处理能力的同时提高了可靠性。
100MB带宽的高速以太网的高速公路通讯使各个控制器之间相互隔离，又可以通过它来相互联系，可以说是整套系统的一个核心。
系统的主要构成包括：工程师站、操作员站、控制器等。
一）进入DEH操作画面的方法。
通过操作员站的Window(1-4)点击工具栏上的Page – Top进入主画面，如图1。
在进入DEH的主画面后，可以通过主画面调用不同的画面。
图1二）DEH操作主画面DEH OVERVIEW。
DEH UNIT OVERVIEW是本DEH系统中最重要的操作画面,如图2。
图2三）DEH 基本控制功能基本控制区包含了控制方式、启动方式、目标速率、反馈切投、阀门模式、高低限制以及汽机挂闸、OPC切投、手操面板、阀门活动试验、阀门严密性试验、同期控制、快关功能投切等。
A ) 控制方式选择在DEH主画面上点击CNTL MODE 按钮，弹出DEH控制方式操作画面,如图3。
DEH控制方式包括操作员自动方式、ATC方式、遥控方式、手动同期方式、自动同期方式。
图3进行控制方式切换：先点击控制方式按钮，点击后,相应按钮右方的状态显示框会变成红色，再点击下方的IN SERVICE 或OUT OF SERVICE 按钮，实现控制方式切换。
右方的显示区以IN 或OUT 来表示该控制方式的投入或退出。
遥控、自动同期及手动同期都是建立在操作员自动控制方式的基础上的，三种方式不能同时存在，进入某种方式会自动退出其它方式。
点击手动同期按钮后，会进入手动同期操作画面（图4），点击MANUAL SYNCH按钮后,其按钮右方的状态显示框会变成红色，再点击下方的IN 或OUT 按钮。
右方的显示区以IN 或OUT 来表示手动同期的投入或退出，操作员可以通过安RAISE SPEED-1RPM/LOW SPEED-1RPM升降按钮来调整汽轮机转速。
锅炉操作员培训计划
锅炉操作员培训计划一、培训目的锅炉作为工业生产中重要的设备，其安全和运行稳定对生产效率的影响极其重要。
为了提高锅炉操作员的专业技能和安全意识，确保锅炉的安全运行，我们制定了以下培训计划。
二、培训对象本次培训对象为公司现有的锅炉操作员，共计50人。
三、培训内容1. 锅炉基础知识1.1 锅炉的分类和工作原理1.2 锅炉的组成和结构1.3 锅炉的燃料和燃烧1.4 锅炉的控制系统1.5 锅炉的安全保护装置2. 锅炉操作技术2.1 起动和停止锅炉的操作流程2.2 燃料的选择和供给2.3 燃烧控制和调节2.4 锅炉水位和压力的监控2.5 锅炉排放和污染物处理3. 锅炉维护与保养3.1 锅炉的日常检查和维护3.2 锅炉的故障排除3.3 锅炉的定期检修和保养4. 锅炉安全管理4.1 锅炉的安全操作规程4.2 锅炉的安全保护措施4.3 锅炉事故的应急处理四、培训方法1. 理论讲授通过授课的方式，传授锅炉基础知识和操作技术。
2. 实践演练安排实际操作环境，让学员亲自操作锅炉，增加实际操作经验。
3. 经验交流邀请有经验的锅炉操作员或专家进行经验分享和交流。
4. 考核评估设置考核评估环节，对学员进行考核，确保培训成果。
五、培训时间和地点本次培训计划为期一个月，每周五天，每天8小时。
培训地点为公司内部设立的培训教室和现场实践区。
六、培训人员1. 培训师资本次培训将邀请公司内部资深锅炉专家及外部资深锅炉专家担任培训讲师。
2. 学员培训对象为公司现有的锅炉操作员，共计50人。
七、培训费用本次培训费用由公司全额承担，包括培训师工资、培训场地租赁费、培训教材费等。
八、培训效果评估1. 培训结束后，将对学员进行考核评估，确保培训效果。
2. 培训后将定期对学员进行跟踪调查，了解培训效果及学员的实际应用情况。
九、培训后续1. 培训结束后，将对学员进行技能考核，合格者颁发锅炉操作员证书。
2. 公司将建立长效的培训机制，定期进行锅炉操作员培训，确保员工持续提升和更新锅炉操作技能。
DCS学习总结
OVATION-3.5学习报告匆忙的二十天的学习就要结束了，在这二十天的DCS-Ovation3.5培训课程，我想我只能用受益匪浅来形容了。
因为这是我第一次接触Ovation系统，以前我们运用的是和利时的DCS系统，由于工作经验少和接触DCS系统的机会少，无法对DCS深入的理解。
在这次学习期间，我们的辅导老师的博文广识在我的脑海里留下了深刻的印象，但恨自己才疏学浅，在加自己英语水平差，不能够将还没有翻译的课件全部显文字于纸上。
但是我还是尽最大努力，跟着辅导老师的节奏去了解和学习，在加学校里所学的数字电路基础、模拟电子技术的知识理论的支持以及工作中的实践结合，将培训所想所获在报告中表达出来。
此次Ovation3.5系统培训学习主要总结主要有以下几个方面：一、从整体概念上了解了Ovation系统想来自己真的应该感到惭愧，在我们远达脱硫工作三年了，却还真的不是很了解DCS系统,因为工作中遇到的问题和接触到机会少，作为一个运行人员一直了解到是DCS上操作站的运用，并不了解人机交互和和逻辑的控制过程，对于这次学习的Ovation系统的结构，功能，控制过程，发展历程等我都是不了解。
这此学习了解了Ovation系统是一种分散集中控制系统（DCS），由艾默生上海西屋控制系统控制有限公司生产，主要用于电厂的热工自动控制，是非常关键的人机交换系统。
Ovation系统是集过程控制及企业管理信息技术为一体的融合了当今世界最先进的计算机与通讯技术与一身的典范。
其采用了高速度、高可靠性、高开放性的通讯网络，具有多任务、多数据采集及潜在的控制能力。
Ovation 系统利用当前最新的分布式、全局型的相关数据库完成对系统的组态。
全局分布式数据库将功能分散到多个可并行运行的独立站点，而非集中到一个中央处理器上，不因其他事件的干扰而影响系统性能。
Ovation系统在电厂的最小配置数字化仪控系统组成包括：I／O卡件、控制器、高速数据通信网络、系统服务器、操纵员控制台、工程师站、显示器、键盘、微机等。
Ovation组态工程师(初级)培训
Ovation 网络结构 - Fast Ethernet
Ovation网络设备
Ovation交换机分类 Root Switch (Cisco 2950) – 1X00093Gxx Fan-out Switch (Cisco 2950) – 1X00093Gxx IP Traffic Switch (Cisco 2950) – 1X00093Gxx Core Switch (Cisco 3550, router switch) – 1X00105Gxx 实时网不等同于办公室局域网，Ovation中每个交换机都经过特殊配置以优先保证实时数据刷新。 Ovation 交换机端口类型 Ovation drop 端口 Fan-out 端口 Switch Interconnection 端口 (冗余) IP Only 端口
系统特点： 高速、高容量的网络主干采用商业化的硬件。 基于开放式工业标准，Ovation系统能将第三方的产品很容易地集成在一起。 分布式全局数据库将功能分散到多个独立站点，而不是集中在一个中央处理器中。
网络特点： Ovation 站点直接和高速公路通讯，以便发送和接收实时数据和控制命令。 Ovation网络提供具有确定性的和非确定性的两种数据传输方式。 具有LAN和WAN互联能力的桥路和监视器。 PLC可成为Ovation数据高速公路的直接站点。 控制器特点： 通过开放式计算机技术标准带来了高度的灵活性。 为执行简单的和复杂的调节和顺序控制策略提供了功能强大和大容量的控制手段。 高可靠性使过程和利用率达到最高。 站点内每个测点的数值和状态以合适的频率传播。
OVATION系统中的工作站:
P C E I 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

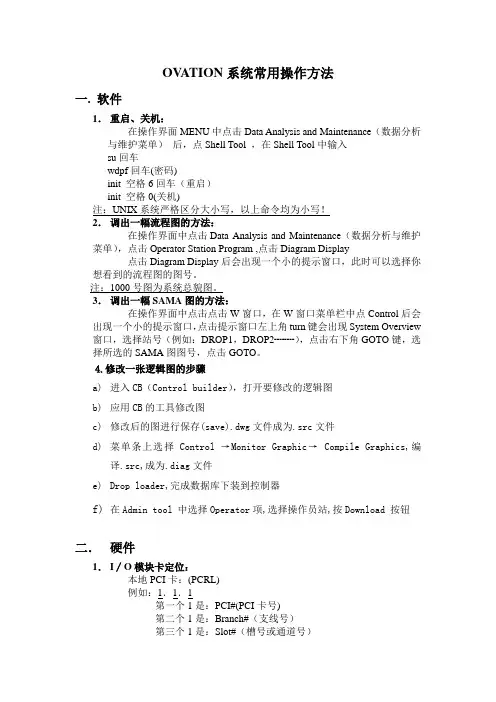

OVATION系统常用操作方法
