镜片加工流程
等像镜片加工工艺流程
等像镜片加工工艺流程
镜片加工工艺流程通常包括以下步骤：
1. 原材料准备：选择合适的玻璃或塑料材料，并按照所需尺寸和规格进行切割。
2. 磨削：使用磨料和研磨工具将镜片进行初步磨削，以去除表面的杂质和不规则。
3. 磨光：通过细研磨工具和磨料，进一步平整和光滑镜片表面。
4. 抛光：使用抛光工具和抛光液，对镜片进行最终的抛光，使表面达到高度光洁度。
5. 清洗：用清洁剂和清水洗净镜片表面，以去除任何残留的磨削和抛光材料。
6. 镀膜：根据需要，进行镀膜工艺，以增加镜片的特定功能，如防反射、增透、硬质涂层等。
7. 检验和质量控制：对成品镜片进行检查和测试，确保其符合规定的要求和标准。
8. 封装和包装：将镜片放入适当的包装盒或容器中，以便存储和运输。
需要注意的是，不同类型的镜片加工可能会有一些额外的步骤和工艺，如折射镜、凸透镜、磨颚、割裂等，具体的工艺流程可能有所不同。
镜片加工的一般流程
镜片加工的一般流程镜片加工是指通过一系列步骤对原材料进行加工、加工、整形和抛光，最终制得高质量的镜片产品。
下面是镜片加工的一般流程的详细介绍。
1.材料准备：首先，需要准备好所需的材料。
常用的材料有玻璃、塑料、树脂等。
根据产品的具体要求，选择适合的材料。
2.切割：将准备好的材料根据设计要求进行切割。
通常使用切割机械进行切割，确保切割出的尺寸准确无误。
3.粗磨：在切割好的镜片上进行粗磨。
这一步骤是为了去除切割留下的边缘毛刺和不规则形状。
常用的粗磨工具有砂轮、磨料等。
通过磨削和抛光，使镜片边缘变得光滑。
4.整形：经过粗磨后，需要对镜片进行整形。
使用整形机器对镜片进行加工，使其形状和尺寸符合设计要求。
整形机器通常配有不同形状的磨头，可以根据需求进行调整。
5.细磨：在整形后，需要进行细磨。
细磨的目的是进一步去除表面的瑕疵和不规则形状，使镜片表面变得光滑。
细磨工具一般采用磨腾、软片、砂纸等。
6.抛光：在细磨后，需要对镜片进行抛光。
抛光可以去除细小的瑕疵，并使镜片表面更加光亮。
常见的抛光工具有布轮、抛光片等。
7.清洁：在抛光之后，需要对镜片进行清洁。
这一步骤是为了确保镜片表面干净无尘，以便后续处理。
使用洗涤剂和清水将镜片彻底清洗干净，然后使用纯净的水进行最后的冲洗。
8.涂层：根据需要，可以对镜片进行涂层处理。
涂层可以改善镜片的透光性、耐用性和抗反射性能。
常见的涂层有抗反射涂层、防眩光涂层等。
涂层需要在特定的工作环境下进行，以确保涂层的质量和效果。
9.检验：在加工完成后，需要对镜片进行检验。
检验的目的是确保镜片的质量符合标准和要求。
通过检查镜片的尺寸、表面光滑度、涂层质量等方面来进行判断。
10.包装：最后，将合格的镜片进行包装。
包装过程中需要注意保护镜片免受损坏，以确保产品的完整性。
可以使用盒子、泡沫塑料等包装材料进行包装。
总结：镜片加工的一般流程包括材料准备、切割、粗磨、整形、细磨、抛光、清洁、涂层、检验和包装。
制作镜片流程详细操作方法
制作镜片流程详细操作方法
1. 材料准备：准备镜片原材料，通常是光学玻璃或塑料材料。
2. 设计：根据客户需要和配镜师的建议，设计出对应的镜片方案，计算出合适的度数和曲率。
3. 加工：将镜片原材料放入数控机器中，根据设计好的程序进行自动加工，包括粗磨、精加工和抛光等步骤。
4. 检验：经过加工后的镜片进行质量检验，包括度数、曲率、表面平整度等指标的检测。
5. 镀膜：在需要的情况下，将镜片进行镀膜处理，包括防眩光、防紫外线等功能性镀膜。
6. 清洁：将镜片进行清洁处理，确保镜片表面干净。
7. 装配：将镜片装配到镜框上，形成成品眼镜。
8. 检验：对成品眼镜进行最终的质量检验，确保镜片无瑕疵、眼镜无变形等问题。
9. 包装：将成品眼镜进行包装，包括镜盒、布袋等配件。
10. 质检：进行最终的全检查，确保眼镜质量符合标准。
以上就是镜片制作的详细操作方法，不同的生产厂家可能会有所不同，但大致流程是类似的。
镜片加工工艺介绍 PPT
2.1.2 荒折工序（加工检查设备）
• 完品要求项目：中心厚度、R值、等厚差、外观（目视） • 加工设备及检查工具:
• 荒折的视频
2.2.1 砂挂工序（简介）
• 定义：就是使镜片表面的凹凸层深度减少，使镜片表面曲率半径的精 度或平面度进一步提高的一种作业工序。
2.3.3 研磨工序（工艺介绍）
2.3.3 研磨工序（工艺介绍）
研磨视频1 研磨视频2
2.3.4 研磨工序（加工能力）
外观：美国标准解析
80 - 50
最大的划伤宽度
最大的麻点外径
计量单位:千 分之一mm
80=0.080毫米
计量单位:百 分之一mm
50=0.50毫米
2.4.1 芯取工序（简介）
KJ-2（光进:Ｑ８７５ 适用成盘精磨
型号:Ｑ８７１５ 适用成盘精磨
2.2.3单片弹盘工艺（精磨）
荒折
前道砂挂
单片上盘
后道砂挂
检验 二 光 重 复
清洗
单片下盘
研磨
2.2.4多片弹盘工艺（精磨）
荒折
点胶
上盘
砂挂
检验 二 光 重 复
清洗
下盘
研磨
精磨视频
2.3.1 研磨工序（简介）
入库
荒折提检
领料
砂挂提检
荒折
入库
砂挂
研磨
外观全检
寸法抽检
入库
清洗
芯取
领料 清洗
镀前检
镀膜检查 镀膜
领料
中检
入库
领料
入库
清洗
清洗 胶合
第二面镀膜
出货
入库
品保抽检 成品检查
光学镜片加工流程
光学镜片加工流程光学镜片是一种用于聚焦、折射或反射光线的透明光学元件。
在制造光学镜片时，需要经过一系列的加工步骤和流程。
本文将详细介绍光学镜片加工的流程，确保流程清晰且实用。
1. 设计和制定加工方案在开始光学镜片加工之前，首先需要进行设计和制定加工方案。
这包括确定所需的光学特性、材料选择、几何形状以及表面质量要求等。
根据这些要求，制定出相应的加工方案。
2. 材料准备和切割根据设计要求，选择适当的光学材料，并对其进行准备。
通常情况下，常见的光学材料包括玻璃、塑料等。
将选取好的光学材料切割成适当大小的块状。
使用切割机械设备，在材料表面切割出一个平整且精确的切口。
3. 磨削和抛光接下来，对切割好的材料进行磨削和抛光处理。
这一步骤的目的是使材料表面变得更加光滑和平整。
3.1 粗磨首先进行粗磨，使用砂轮或研磨机械设备，将材料表面进行初步修整。
通过逐渐减小研磨颗粒的粒径，逐步去除材料表面的不平整和切割留下的痕迹。
3.2 精磨在粗磨之后，进行精磨处理。
使用细砂轮或抛光机械设备，对材料表面进行进一步的修整。
通过细腻的研磨过程，去除任何残留的不平整，并使表面达到所需的光滑度。
3.3 抛光最后一步是抛光处理。
使用抛光剂和抛光机械设备，在材料表面形成一个高度光滑和反射性能良好的表层。
这一步骤可以进一步提高镜片的光学质量。
4. 镀膜和涂层镀膜和涂层是为了改善光学镜片的特性和性能。
根据设计要求，选择合适的涂层材料和技术，对光学镜片进行处理。
4.1 清洗和预处理在进行镀膜和涂层之前，首先需要对光学镜片进行清洗和预处理。
这包括去除表面的污垢、油脂和杂质等。
通过使用适当的清洗剂和设备，将镜片表面清洁干净。
4.2 镀膜将光学镜片放置在真空蒸发或离子镀膜设备中，选择合适的材料进行镀膜。
通过控制镀层材料的沉积速率和厚度，形成具有特定光学性能的涂层。
4.3 涂层与镀膜类似，涂层也是为了改善光学性能。
使用喷涂或浸渍等方法，在光学镜片表面形成一层透明的涂层。
新员工基本知识

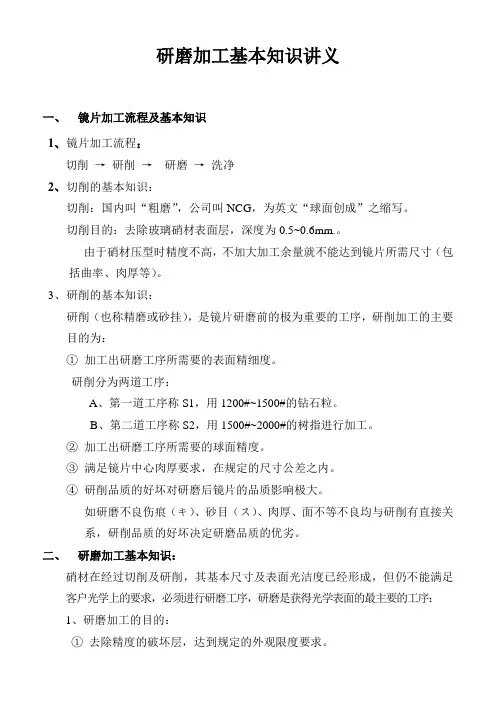

研磨加工基本知识讲义一、镜片加工流程及基本知识1、镜片加工流程：切削→研削→研磨→洗净2、切削的基本知识：切削：国内叫“粗磨”，公司叫NCG，为英文“球面创成”之缩写。
切削目的：去除玻璃硝材表面层，深度为0.5~0.6mm.。
由于硝材压型时精度不高，不加大加工余量就不能达到镜片所需尺寸（包括曲率、肉厚等）。
3、研削的基本知识：研削（也称精磨或砂挂），是镜片研磨前的极为重要的工序，研削加工的主要目的为：①加工出研磨工序所需要的表面精细度。
研削分为两道工序：A、第一道工序称S1，用1200#~1500#的钻石粒。
B、第二道工序称S2，用1500#~2000#的树指进行加工。
②加工出研磨工序所需要的球面精度。
③满足镜片中心肉厚要求，在规定的尺寸公差之内。
④研削品质的好坏对研磨后镜片的品质影响极大。
如研磨不良伤痕（キ）、砂目（ス）、肉厚、面不等不良均与研削有直接关系，研削品质的好坏决定研磨品质的优劣。
二、研磨加工基本知识：硝材在经过切削及研削，其基本尺寸及表面光洁度已经形成，但仍不能满足客户光学上的要求，必须进行研磨工序，研磨是获得光学表面的最主要的工序：1、研磨加工的目的：①去除精度的破坏层，达到规定的外观限度要求。
②精修面形，达到图面规置之不理的曲率半径R值，满足面本数NR要求及光圈局部允差（亚斯）的要求。
2、研磨的机理：①机械研削理论。
②化学学说。
③表面流动理论。
3、光圈的识别与度量（我们通常说的面即光圈）①什么是光圈？被检查镜片表面面形与标准曲率半径的原器面形有偏差时，它们之间含形成对称的契形空气间隙，从而形成等厚干涉条纹，有日光照射下可见到彩色光环（此时空气隙，呈环形对称），这种彩色的光环称为光圈，我们通常观察光圈数（即面本数）以红色光带为准。
这是因为红色光带较宽（波长范围为0.62um~0.78um），看起来清晰明亮。
②面本数的识别与度量有原器检查镜片时，如果二者是边缘接触（中间有空气层），从正方稍加压力P，干涉条纹从外向中心部移动即向内缩，称为低光圈或负光圈（图A），如果二者是从中间开始接触（边缘有空气隙），从正上方稍加压力P，干涉条纹从中心向边缘移动（或向外扩散）称为高光圈或正光圈（图B）NR=+3本。
镜片加工流程步骤
镜片加工流程步骤一、镜片加工流程概述镜片加工是指将原始的光学玻璃或塑料材料加工成适合人眼使用的光学镜片的过程。
镜片加工流程包括镜片设计、切割、打磨、抛光、镀膜等多个环节。
下面将详细介绍每个环节的具体步骤。
二、镜片设计镜片设计是镜片加工的第一步，也是最关键的一步。
镜片设计师需要根据使用者的视力、眼睛的特点以及眼镜的用途等因素进行设计。
设计师会利用计算机辅助设计软件进行设计，确定镜片的曲率、度数和位置等参数。
三、切割切割是将原始材料切割成适合镜框使用的大小。
首先，根据设计要求，将原始材料切割成适当大小的块状。
然后，使用数控切割机将块状材料切割成近似形状的镜片。
最后，使用粗磨工具去除边缘的毛刺，使镜片光滑。
四、打磨打磨是将切割好的镜片进行精细加工的过程。
首先，将镜片放入研磨机中，使用研磨盘对镜片进行初步研磨。
然后，使用更细的研磨盘对镜片进行精细研磨，使镜片的表面更加光滑。
最后，使用抛光机对镜片进行抛光，进一步提高镜片的光滑度和透明度。
五、抛光抛光是在打磨的基础上，进一步提高镜片的光滑度和透明度。
抛光过程中，将镜片放入抛光机中，使用抛光剂和抛光盘对镜片进行抛光。
抛光剂中含有微小的磨料，可以去除镜片表面的微小瑕疵，使镜片更加光滑。
六、镀膜镀膜是为了增加镜片的光学性能和美观度。
镀膜过程中，将镜片放入真空镀膜机中，使用高温和真空环境下的蒸发或溅射技术，将金属或非金属材料蒸发或溅射到镜片表面。
镀膜层可以增加镜片的耐磨性、防反射性和防紫外线性能，同时也可以改善镜片的外观。
七、质检质检是镜片加工流程中的最后一步，也是非常重要的一步。
质检人员会对加工好的镜片进行严格的检查，确保镜片符合质量标准。
质检内容包括镜片的度数、曲率、表面质量、镀膜的均匀性等。
只有通过质检的镜片才能进入下一步的组装和销售环节。
八、总结镜片加工流程是一个复杂而精细的过程，需要经过多个环节的加工和检验。
每个环节都有其独特的工艺和要求。
只有在每个环节都严格控制质量，才能生产出优质的镜片产品。
镜片加工全流程作业简介
镜片加工全流程作业简介P1/29V1.0 铣磨(CG)一、加工作业标准书1.作业准备:1.1开机(倒角)电源，冷却液开关。
1.2备妥加工治具(千分表,百分表,归零镜片等),所加工之硝材.2.镜片之加工:2.1左手将手柄轻压至极限，同时右手指把镜片压入夹头。
2.2左手将手柄轻轻右移与砥石接触，切削开始。
2.3指示灯亮时表示加工完成，左手将手柄左移极限轻压，用右手拇指和食指将镜片取出。
3.检查：3.1△H：用归零镜片将千分表调到0.00，在加工镜片。
3.2厚度：右手拿百分表，左手拿镜片，使镜片中心与百分表触头接触测量。
3.3观：在灯光下检查是否有肚脐、刀痕、面粗度、偏肉。
注意事项：1-1冷却液是否充足。
1-2机器运转是否正常。
2-1分清A、B面。
2-2镜片放置夹具要平，夹具松紧要适中。
2-3在切削过程中不能压手柄。
2-4调整机前厚度要后退。
2-5作业中遇停电或异常、怪味，应立即关掉电源。
加工条件：1、砥石：￠10×6 (砥石速度一般设定在13m/s)2、夹具：￠153、测定环：外￠104、砥石粒度：300#5、磨耗度：1806、材质：S-TIHL3编制：标准化：审核：批准：实施日期：品质管理：检查项目：外观、△H（矢高差）、肉厚、倒角、有效径、偏弱。
检查重点：肚脐、刀痕、面粗度、偏肉、厚度、倒角、有效径。
工程图面（略）二、切削相关知识1、切削定义：利用车刀对玻璃毛坯表面的相对运动，从毛坯上切去多余的玻璃层，以获得所需要的形状、尺寸、表面粗糙度的加工称为切削加工。
切削量0.5-0.7mm，研削量0.1mm。
2、切削加工原理：工件轴与砥石轴必须在同一个水平面上，且夹角的正弦的大小与球面半径R近似成反比，砥石轴快速顺时针旋转，工件轴低速逆时针旋转，两个运动的轨迹的合成即形成球面。
（非球面允差0.005mm）3、角度设定：sin ∝ =DM/2(R±r)∝：砥石磨轮转动交角r: 砥石磨端面圆弧半径DM: 砥石中径R：球面半径R4、镜片加工方程式 X⒉+Y⒉+Z⒉=R⒉5、砥石选用（车刀）日本：1.4R〉DM〉￠/2国内：0.7￠/cos∝=2/3￠〈DM〈3/4￠6、砥石磨具（车刀）与磨料6.1磨具的磨料成分：金刚石C、刚玉、碳石硅、B4C6.2金刚石结构：金刚石层（含结合剂）→过滤层→砥石基体6.3结合剂分四大类，耐磨性由弱到强排序为：树脂→陶瓷→金属（铜铁硬制合金）→电镀6.4金刚石的粒度（直径大小）：选择粒度一般常用150-320#7、曲率半径误差△H（根据球面方程可算得）球面形误差:∝=DM/sin(R±r)中心厚度误差±0.01mm另工作轴,砥石轴不共面0.03mm内不可以作业轴的径向跳动0.005-0.01mm不能加工8、冷却液型号、作用、喷射方法型号：水溶性、乳化液（洗净）、油性（求芯）作用：冷却、清洗、润滑、化学（溶化结合剂，使车刀保持自锐性）喷射方式：内喷、外喷、内外喷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镜片加工流程
一. 什么叫流程:
物品流通的过程叫流程.光元部的镜片加工流程一般有以下几个工程:铣磨(CG)、精磨(砂挂)、抛光(研磨)、洗净、磨边(芯取)、镀膜(蒸着)、胶合（粘合）.
根据镜片本身的特性,工程经历的顺序不一致,故产生了大流程。
一般正常分:
铣磨→精磨→抛光→洗净→磨边→镀膜→胶合,顺次进行.
特殊镜片流程:铣磨→精磨→磨边→洗净→抛光→镀膜二. 光元部内部加工流程:
加工组别有:单片、多片
由于设备的加工范围和镜片的特性，大流程有分：
CG D/S→砂挂D→研磨D→多片S
CG S/D→多片S→砂挂D→研磨D
35。
