给排水管道非开挖垫衬法再生修复施工工法
给排水管道非开挖垫衬法再生修复施工工法给排水管道非开挖垫衬法再生修复施工工法一、前言给排水管道是城市基础设施的重要组成部分，为了保障其正常运行和长期使用，给排水管道的维修和修复工作非常重要。
传统的给排水管道修复方式通常需要进行开挖施工，这不仅影响了城市交通和环境，而且成本较高。
为了避免这些问题，给排水管道非开挖垫衬法再生修复施工工法应运而生，它能够在不开挖管道的情况下进行修复，具有较高的实用性和经济性。
二、工法特点给排水管道非开挖垫衬法再生修复施工工法具有以下特点：1. 高效节约：修复工法不需要开挖管道，减少了施工过程对城市交通和环境的影响，节约了施工时间和成本。
2. 高质量：采用专用的材料进行垫衬修复，能够有效修补管道的损坏部分，恢复其原有的使用功能，保证了修复的质量。
3.适应性强：可以修复各种材质、各种规格的给排水管道，适用范围广泛。
4. 环保可持续：非开挖修复方式减少了对土壤和地下水的污染，达到了环保的效果，而且修复后的管道寿命也较长。
三、适应范围给排水管道非开挖垫衬法再生修复施工工法适用于以下情况：1. 损坏程度较轻：对于管道的轻微破损、渗漏和破裂，能够进行有效修复。
2. 材质多样：适用于各种材质的给排水管道，如水泥管、铸铁管、塑料管等。
3. 规格灵活：能够修复各种规格的管道，无论是大口径还是小口径。
4. 便捷可行：适用于城市居民小区、工业区、商业区等各种场所，能够满足不同使用环境下的维修需求。
四、工艺原理给排水管道非开挖垫衬法再生修复施工工法的理论依据和实际应用主要基于以下几个关键技术措施：1. 垫层材料选择：选择适合给排水管道修复的材料，如环氧树脂系列，能够提供良好的附着性和抗腐蚀性。
2. 表面处理：在进行修复前，对管道表面进行清洗和处理，确保垫层材料与管道表面的粘合性。
3. 施工方式：采用喷涂或涂刷的方式将垫层材料均匀地涂覆在管道内壁上，形成一层平整的修复层。
4. 固化和硬化：待修复层干燥后，对其进行固化和硬化处理，使其具有较高的强度和耐用性。
排水管道垫衬法修复工程技术规程

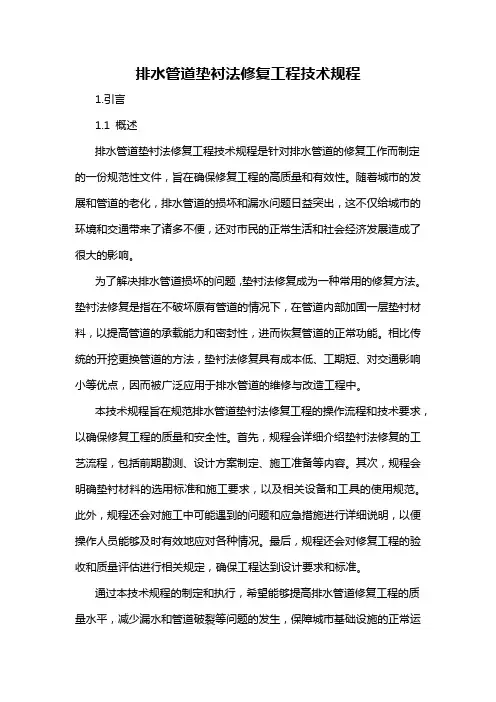

排水管道垫衬法修复工程技术规程1.引言1.1 概述排水管道垫衬法修复工程技术规程是针对排水管道的修复工作而制定的一份规范性文件，旨在确保修复工程的高质量和有效性。
随着城市的发展和管道的老化，排水管道的损坏和漏水问题日益突出，这不仅给城市的环境和交通带来了诸多不便，还对市民的正常生活和社会经济发展造成了很大的影响。
为了解决排水管道损坏的问题，垫衬法修复成为一种常用的修复方法。
垫衬法修复是指在不破坏原有管道的情况下，在管道内部加固一层垫衬材料，以提高管道的承载能力和密封性，进而恢复管道的正常功能。
相比传统的开挖更换管道的方法，垫衬法修复具有成本低、工期短、对交通影响小等优点，因而被广泛应用于排水管道的维修与改造工程中。
本技术规程旨在规范排水管道垫衬法修复工程的操作流程和技术要求，以确保修复工程的质量和安全性。
首先，规程会详细介绍垫衬法修复的工艺流程，包括前期勘测、设计方案制定、施工准备等内容。
其次，规程会明确垫衬材料的选用标准和施工要求，以及相关设备和工具的使用规范。
此外，规程还会对施工中可能遇到的问题和应急措施进行详细说明，以便操作人员能够及时有效地应对各种情况。
最后，规程还会对修复工程的验收和质量评估进行相关规定，确保工程达到设计要求和标准。
通过本技术规程的制定和执行，希望能够提高排水管道修复工程的质量水平，减少漏水和管道破裂等问题的发生，保障城市基础设施的正常运行和市民生活的便利。
同时，也为相关从业人员提供了一份可依循的操作指南，以确保工程的安全性和效益性。
希望本技术规程能够得到广泛应用，进一步推动排水管道修复领域的发展和进步。
1.2文章结构文章结构部分的内容如下：1.2 文章结构本文总共分为三个部分：引言、正文和结论。
引言部分包括概述、文章结构和目的。
首先，我们概述了排水管道垫衬法修复工程技术规程的背景和重要性。
接着，我们介绍了整篇文章的结构，以便读者能够清楚地了解文章的内容安排。
最后，我们明确了本文的目的，即通过介绍排水管道垫衬法修复工程技术规程的要点，提供一份有价值的参考文献，促进相关工程技术的进步。
市政给水排水管道非开挖修复技术
市政给水排水管道非开挖修复技术发布时间：2022-01-18T08:49:52.072Z 来源：《新型城镇化》2021年24期作者：杨健[导读] 非开挖修复技术是一种比较常用的技术，该技术不需要将地表挖开也可以修复管道，可以修复局部，也可以修复整体，通过修复解决渗漏、开裂等问题，使其恢复使用功能。
福光环境工程（上海）有限公司上海 201712摘要：在市政工程中，给排水管道是十分重要的一项工程，对城市居民的日常用水有很大的影响。
大部分给排水管道在投入运行超过15年后，会出现明显的老化和损坏情况，可能会引发管道穿孔、泄漏等问题。
所以，要加强市政给排水管道的修复工作。
如果采用全面更换的方式，不仅会带来巨大的财政支出，还会给周围环境、交通带来极大的影响，甚至影响居民的正常生活。
为了解决此类问题，可以采用非开挖修复技术。
本文主要对管道的腐蚀情况进行分析，介绍了非开挖修复技术，阐述了非开挖修复技术在市政给水排水管道修复中的应用。
关键词：市政；给水排水管道；非开挖修复技术引言非开挖修复技术是一种比较常用的技术，该技术不需要将地表挖开也可以修复管道，可以修复局部，也可以修复整体，通过修复解决渗漏、开裂等问题，使其恢复使用功能。
此类技术方法有很多中，包括螺旋管内衬、牵引内衬等等。
从修复的范围进行划分，可以分为三种类型，分别是：辅助修复以及局部修复和整体修复。
其中，辅助修补主要采用土注浆法，是较早应用的防渗堵填技术。
通过钻孔、预留孔洞然后注浆的方式，增加地基承载力，阻断地下水；局部修复就是对损坏、解耦错位、腐蚀等缺陷部位进行修复，通常在局部缺陷较少或较小的情况下应用，常用嵌补法、套环法和局部内衬法；整体修复工程是对与检查井之间的管道进行加固修复，对管道内锈蚀严重、漏水点较多、破损严重的部位进行整体修补,恢复管道的正常使用。
可以选择固化内衬修补技术、螺旋管内衬修补技术等。
1 市政给水排水管道腐蚀原因1.1 腐蚀原理水本身就是一种具有较强溶解力的溶媒，大部分物质都可以溶于水。
对给排水管道非开挖施工新技术
给排水管道非开挖施工新技术许文澧引言随着我国城市化进程加快，市政给排水管道建设量猛增。
目前，国内大部分城市仍采用开槽埋管的作业方式。
开挖路面施工会影响交通、污染环境，给市民生活带来诸多不便，也容易造成路面质量下降，缩短使用寿命。
政府部门将出台限制开挖政策以消除路面“拉链”现象。
城市的给排水管道超期服役，由于管位有限，新管往往要铺设在车道下或穿过构筑物，按传统的施工方式不仅耗资巨大，实施上也有一定的难度，这就使得管道更新改造无法完成。
非开挖技术的发展为解决上述问题提供了有效的途径。
厦门水务集团有限公司在管网的建设中，应用水平定向钻非开挖技术完成了多项给排水管道穿越工程，均取得较好效果。
非开挖技术概述：非开挖技术是指在地表不开挖的情况下，利用岩土钻掘手段铺设、修复和更换地下管线的施工技术。
非开挖技术在给排水工程中有铺设新管线和修复置换旧管线二方面的应用。
通常采用铺设管线施工技术包括：水平定向钻进法、夯管锤法、推挤顶进法、微型隧道法和顶管法等。
修复旧管线施工技术包括：原位固化法、滑动内插法、变形再生法、原位换管法、局部修复法。
水平定向钻铺管技术水平定向钻铺管技术作为非开挖技术的一个重要分支，是将钻探技术与控向技术巧妙结合的现代非开挖施工新技术，近年来应用于给排水管道施工。
随着导向定位精度提高、施工设备能力增强、管材业的发展，铺管能力由初期的小口径、短距离、单一钢管，发展到大口径、长距离、多种管材的铺设，成为非开挖领域的发展重点，技术上已日趋成熟。
1、技术特点（1）应用范围广，适用性能强。
适宜在粘土、粉土、砂土等土质条件下采用；可铺设塑料管(PVC、PE等)、钢管或铸铁管，管径在DN40到DN2000之间；大型钻机铺管长度可达到500 m以上。
（2）钻机布置灵活。
钻孔过程可在预先挖好的发射坑和接受坑之间进行，也可在安装钻机的场地，以小角度直接从地表钻进。
（3）施工设备的穿越精度高，可满足管道高程的控制要求。
(完整word版)对给排水管道非开挖施工新技术(word文档良心出品)
给排水管道非开挖施工新技术许文澧引言随着我国城市化进程加快，市政给排水管道建设量猛增。
目前，国内大部分城市仍采用开槽埋管的作业方式。
开挖路面施工会影响交通、污染环境，给市民生活带来诸多不便，也容易造成路面质量下降，缩短使用寿命。
政府部门将出台限制开挖政策以消除路面“拉链”现象。
城市的给排水管道超期服役，由于管位有限，新管往往要铺设在车道下或穿过构筑物，按传统的施工方式不仅耗资巨大，实施上也有一定的难度，这就使得管道更新改造无法完成。
非开挖技术的发展为解决上述问题提供了有效的途径。
厦门水务集团有限公司在管网的建设中，应用水平定向钻非开挖技术完成了多项给排水管道穿越工程，均取得较好效果。
非开挖技术概述：非开挖技术是指在地表不开挖的情况下，利用岩土钻掘手段铺设、修复和更换地下管线的施工技术。
非开挖技术在给排水工程中有铺设新管线和修复置换旧管线二方面的应用。
通常采用铺设管线施工技术包括：水平定向钻进法、夯管锤法、推挤顶进法、微型隧道法和顶管法等。
修复旧管线施工技术包括：原位固化法、滑动内插法、变形再生法、原位换管法、局部修复法。
水平定向钻铺管技术水平定向钻铺管技术作为非开挖技术的一个重要分支，是将钻探技术与控向技术巧妙结合的现代非开挖施工新技术，近年来应用于给排水管道施工。
随着导向定位精度提高、施工设备能力增强、管材业的发展，铺管能力由初期的小口径、短距离、单一钢管，发展到大口径、长距离、多种管材的铺设，成为非开挖领域的发展重点，技术上已日趋成熟。
1、技术特点（1）应用范围广，适用性能强。
适宜在粘土、粉土、砂土等土质条件下采用；可铺设塑料管(PVC、PE等)、钢管或铸铁管，管径在DN40到DN2000之间；大型钻机铺管长度可达到500 m以上。
（2）钻机布置灵活。
钻孔过程可在预先挖好的发射坑和接受坑之间进行，也可在安装钻机的场地，以小角度直接从地表钻进。
（3）施工设备的穿越精度高，可满足管道高程的控制要求。
市政给排水管道非开挖修补技术
市政给排水管道非开挖修补技术摘要：市政给排水管道时广泛应用非开挖修补技术，控制工程施工成本，减少工程量，提高给排水管道施工质量。
文中以市政给排水管道为对象，分析非开挖修补技术优势，探讨如何做好给排水管道非开挖修补技术应用，充分满足给排水管道建设需求。
关键词：市政工程；给排水管道；非开挖修补技术在我国城市化进程不断加快的今天，地下管线的分布也变得越来越复杂。
但地下管道长期使用会受到地质环境的影响，出现不同程度的锈蚀情况和损坏情况。
同时当前城市地下管道复杂程度较高，采用开挖的方式处理工期较长，也容易对其他部分造成损害，而采用非开挖的修复方式能够减少修复工作开展对周围环境的影响。
基于此，本文将重点阐述市政给排水管道非开挖修补技术。
1 市政给排水管道非开挖修补技术的优势在市政给排水管道工程中，应用非开挖技术通常都会具备较好的适用性。
因此对于现代市政工程中，不许开挖或者无法开挖修补的情况越来越多，因此应用非开挖技术修补管道非常重要。
在具体工程中进行应用时，工作人员需要提前做好勘查准备工作，科学设计非开挖技术的管线铺设路线方案，结合钻机的位置，进行科学调整，从而提升工程的施工效果。
在现代城市给排水工程中，应用非开挖技术修复管道时会使用钻机设备，这种设备的拆卸和使用非常方便，因此组织施工就变得相对简单[1]。
在现代市政工程中，噪声污染和粉尘一直是人们关注的重要内容，而使用非开挖技术能够对噪声污染和粉尘的产生进行控制。
在具体工段施工时，管道铺设、施工更换对周围的地貌破坏程度较小，因此不会对周边区域的正常交通造成过多的影响。
由于非开挖技术的应用不包括地面土壤的开挖和回填工作，因此施工速度相对较快。
在具体作业时，施工人员可以在地面上进行管道施工，不需要在基坑内完成相关的作业，能够大幅提升作业的安全性。
采用非开挖技术进行给排水管道修补，管道的焊接质量也能得到提升，有利于进一步提升总体工程的施工建设质量，从而更好地满足工程的需要。
排水管道非开挖修复技术及施工措施
排水管道非开挖修复技术及施工措施摘要：本文简要介绍市政排水管道的修复技术，分析其优缺点，阐述了紫外线固化式原位修复技术施工方法及措施，明确了非开挖修复的的优势及发展趋势。
关键词：排水管道、非开挖修复、原位固化法随着国家经济的快速发展，城镇建设的规模越来越大，很多城市的排水管道均存在着不同程度的损害现象，严重影响了城市的排水系统和地面交通安全，因此需要对损坏的排水管道进行及时修复。
一、管道修复技术简介排水管道整改方法很多，主要分传统的开挖重排和非开挖修复技术两大类。
针对管道存在的问题，最简单、最直接的方法是采用开挖重新排管的方法，但开挖排管存在以下诸多弊病：1、影响交通：开挖埋管需对道路开肠破肚，影响地面车辆通行，造成交通堵塞；2、增加社会成本：开挖埋管影响附近居民的出行，影响附近商业的正常运行，无形中增加了社会成本；3、施工工期长：开挖埋管需开挖路面，打钢板桩进行围护，开挖完成后还需恢复路面；4、管线保护：由于地下管线错综复杂，开挖前需详细管线调查，对附近管线需进行保护。
而非开挖修复具有不需封闭道路、施工工期短、有利环境卫生、修复后管道过水断面损失小、甚至可以带水作业等优点。
管道非开挖修复技术在国外运用较多，近年来管道非开挖修复技术在国内也日渐成熟，常用的非开挖修复技术有原位固化法、缩径法、穿插法、折叠法等，具体工艺原理如下：1、原位固化法（CIPP）CIPP是将纤维增强复合软管作为载体，经浸渍合成树脂后，通过拉入或翻转的方式内衬到已清洗的待修复管道中。
由于复合软管的柔韧性极强，因此，无论待修管道的形状如何，内衬管在压力作用下，都能与待修管线内壁紧密贴合，通过（热水、蒸汽、紫外线等）使树脂固化，形成一层紧贴旧管内壁的、具有防腐防渗功能的坚硬衬里，经固化后使待修管线形成整体性很强的复合管道。
是目前最受欢迎的非开挖管道修复施工方法。
2、缩径法缩径法是利用中密度或高密度聚乙烯的聚合链结构在没有达到屈服点之前结构的临时性变化并不影响其性能这一特点，使衬管的直径临时性地缩小，以便于置入旧管内达到内衬的目的，在旧管内插入挤压缩径后的新管。
