地脚螺栓开孔
设备地脚螺栓设计规定
一设备地脚螺栓设计规定1 专业分工非定型设备地脚螺栓的型式、材料、尺寸和伸出长度（包括锚固长度）应由设备专业根据设备图和安装位置（见设备布置图）确定。
定型设备和转动设备的地脚螺栓一般应由设备制造厂配套供应，并由设备或机泵专业负责提供制造厂的资料。
对于平台、楼面上的设备、地脚螺栓的型式和尺寸，应由工艺、设备、土建三个专业共同协商确定。
根据设备相关专业提供的各类设备地脚螺栓资料，工艺专业完成设备地脚螺栓一览表。
设备布置时根据设备布置图和本规定要求，向土建专业提出“设备基础条件”和“楼面及平台上设备支承条件”，包括预埋地脚螺栓条件，按规定确定设备基础条件中二次灌浆（包括抹面）层厚度。
螺栓按HG/T21545-2006标准。
直径大于M48的地脚螺栓见土建专业资料（TC60B2-82）。
图2.4.0地脚螺栓直接埋入混凝土基础内的深度一般为30d(d为螺栓直径)。
对不重要的设备不考虑倾覆力矩时，可采用20d。
对于塔类设备的地脚螺栓，要求埋入深度≥30d。
为Le为了考虑到直埋地脚螺栓间距的误差，以避免设备上地脚螺栓孔不能与地脚螺栓对准，可采取以下方法处理：2.6.1 将设备底板、裙座或耳架上的螺栓孔适当予以放大，待地脚螺栓穿入后，加一块垫板，将垫板焊在设备底板上，再上螺母，如图所示。
图2.6.2d—地脚螺栓直径；d1—套管内径≥；L—地脚螺栓长度；l—无套管处地脚螺栓长≥ 1/3 (L+l2)；l 1—套管长≥ 2/3 (L-l2)；在钢结构上的设备一般均采用普通的螺栓代替地脚螺栓，其长度按连接结构而定。
3 附录附录设备地脚螺栓一览表2）、层数及楼层标高3）、设备基础直径或外形尺寸及标高（以室内地平为±或的相对标高），动设备按制造厂提供的基础条件。
4）、大于D N≥250管道穿楼的预留孔、设备吊装孔。
穿楼板的设备安装孔。
5）、建筑门窗梯子、平台位置及尺寸等6）、地面坡度、地坑、地沟管沟的位置、尺寸。
大型设备基础地脚螺栓、预留孔施工小方法
４ 地 脚 螺 栓 的 安 装
大型设备 的螺栓承受全部 的载荷 ． 其基础 的设计 和灌孔 必然 比较 坚 固． 灌孔 采用高标号 细石膨胀混凝 土或者螺栓孔 灌注料 ． 长调整 丝 完毕并保护好丝头后 ． 即可 固定螺栓。
１卡 具 的 固定 ） 搭设 可调节独立支 架 ． 支撑 和固定卡具 ． 照图纸 的要求对 正卡 按 具上 的定位 中心线 ． 中心线圈定 了． 地脚螺栓 的定 位孔的位置 也就确 定 了． 同时利用 可调节支架把卡具调平 ， 把卡具和支架固定。 ２ 地脚螺栓就位 ） 利用活动小 门架和小倒链提起地脚螺栓 ，从卡具定位孔 中穿过 ． 拧上螺母 ． 紧到适当 的位置 ， 使螺栓基本上整体垂直 。 顶标高 大致在设 计标高的 同一水平面上 ３ 地 脚 螺 栓 的找 正 ） 利用水准仪将设备 四角的地脚螺栓顶标高找正到设计标 高 ． 螺栓 标高的调整通过松或是紧地脚螺栓螺母来进行 ．四角 的螺栓 找正后 ． 拉水平线 ， 找正其他螺栓的标高。 垂直度的找正 ， 一般地脚螺栓下部较 重． 利用重力 能基本上垂 直 ． 利用双股铅 丝从 四个垂 直方 向将螺栓 在 底部与钢筋或是脚手架连接 ． 铰动双股铅丝来调整螺栓在 四个垂直方 向上 的移动量 ． 把垂直度控制在 １ ０ ／ ０以内 目测地脚螺栓在 定位孔 １ 的 中间位置 ． 保证精度的 同时也便于拆卸卡具 。最后 复测所 有的螺栓
４ ５０ ） ７ ０ ０
随着我国国民经济的快速发展 ． 大型新型工业设备安装 和大 各类 型钢结构厂房不断增加 ． 类基础（ 各 尤其是设 备基础） 的地脚螺栓 通常 采用 预埋 地脚螺拴 或是 预留地脚 螺栓 孔 ． 这类建筑 的基础预埋 螺栓规 格多、 数量大且施 工精度要求较 高 ， 个别 螺栓预埋一旦 产生 了较 大的 偏差将 直接影响各类设备 的正常安装 和调试 设备的地脚螺栓承担着 全部 的设备 重量及 其运行 间的动载荷 和 自 界的风 、 、 然 雨 雪等 载荷 ， 以 及地 震等 的意外 载荷 ．对设 备的寿命 和运 行安全起 到非常重要 的作 用 同时不合格基 础的处理难度相 当大 ， 给施工单位带来不必要 的经 济损 失 ． 也会耽误工 程进度 给工 程 留下安 全隐患 ． 面结合一些 工程 下 实例讲述一下 大型设备基础地脚螺栓及 预留孔 的施工 。 某大 型复合肥 厂项 目．设计 能力 为年产 ２ ０万 吨和 ８万 吨两 条生 产线 其 中每条生 产线都需安装 大型设备 ． 即一烘干 和二烘干 、 造粒 机、 破碎 机、 风机 等大型设备 。 备 自重大、 设 预留安装 精度高 ． 有设备螺栓 都采用预 留孔 ００ ｍ 、 所 二次浇注方案 。 施工 规范 Ｇ ５ ２ ４ Ｏ ２ Ｂ ０ ｏ —２ Ｏ 混凝土结构 工程施工质量 验收规 范规 定 ． 备基础 预埋地脚 螺栓 和预留洞允许偏 差如下 ： 设
钢结构项目地脚螺栓预埋方案
钢结构项目地脚螺栓预埋方案一、项目背景钢结构项目的地脚螺栓是固定钢结构基础的重要组成部分，承担着将钢结构连接到地基上的任务。
预埋地脚螺栓的选型与施工方案的合理性直接影响到钢结构项目的安全性和稳定性。
本预埋方案旨在针对钢结构项目的具体情况，提出一套可行的地脚螺栓预埋方案。
二、项目特点1.地基类型：本项目的地基为砂土地基，属于一种坚实的地基类型，适宜进行地脚螺栓预埋。
2.钢结构类型：本项目采用轻型钢结构，结构较轻，对地脚螺栓的要求较低。
3.项目环境：项目地点位于无风区域，大气条件较为稳定。
4.构件重量：本项目的结构构件重量较小，不会对地脚螺栓的承载能力造成过大的影响。
三、预埋地脚螺栓选型根据项目特点和需求，本方案选用M20级别的预埋地脚螺栓。
其主要参数如下：1. 直径：选择20mm的螺栓直径，能够满足钢结构的连接需求。
2. 长度：根据地基的深度和预埋要求，选择螺栓长度为200mm。
3.材质：预埋地脚螺栓的主要材质选用高强度碳素结构钢，具有良好的抗拉、抗剪和抗腐蚀性能。
4.面积：根据结构设计要求，确定预埋螺栓的布置间距和面积，以确保结构的稳定性和承载能力。
四、预埋地脚螺栓布置方案1.图纸制作：根据结构设计图纸和地基情况，制作出包含预埋地脚螺栓的施工图纸。
2.确定位置：根据施工图纸和地基情况，在地基上合理确定地脚螺栓的位置和数量。
3.预埋孔开挖：按照施工图纸上的标记，对地基进行预埋孔的开挖工作。
预埋孔的直径和深度应该符合螺栓的尺寸和要求。
4.清理孔底：在开挖孔的底部进行清理，去除杂物和泥土，确保螺栓能够正常嵌入。
5.定位螺栓：将预埋地脚螺栓嵌入孔底，通过引导设备确保螺栓的水平和竖直度，避免施工误差。
6.固定螺栓：使用适当的固定材料（如混凝土）填充孔底，保证螺栓的固定稳定。
7.调整螺栓：在螺栓固定后，通过试验等方法，检查螺栓与地基的连接性能，必要时进行调整。
五、质量控制1.预埋螺栓应进行拉伸试验，确认其承载能力符合设计要求。
地脚螺栓预埋施工
地脚螺栓预埋施工由于主厂房汽轮机基座、磨煤机、一次风机、送风机基础采用预埋地脚螺栓盒或钢管方式与设备底座连接，地脚螺栓施工精度直接影响上部钢结构的顺利安装，它的固定是一个很关键的工序。
本工程采用地脚螺栓预埋支架与测量仪器直观精调的方法施工。
施工顺序：在设备基础施工预埋螺栓盒或管下标高时，安放支架，螺栓盒或管底用δ=10或δ=8mm铁板作为找平，在此标高的顶面上预埋螺栓盒或管固定在盒架上或模板上，在钢架上部用12.6的槽钢，在槽钢上根据需要开出放置螺栓的眼，焊钢架时，保证钢架中心和基础中心重合，螺栓盒底部在钢架下部的角钢上，螺栓盒上口可用铁板暂时对焊死，以防砼筑时螺栓盒或管堵塞。
上述工作完成后，再绑扎设备基础钢筋，最后封模板，这些工作完成后，必须做整体验收。
验收项目包括：汽机基座中心线与主厂房控制轴线的验收，地脚螺栓孔中心线、垂直度、标高的验收，此时必须注意，螺栓盒固定架和钢筋、模板、模板支撑系统及操作脚手架不能相连。
a)预埋支架在现场按图加工制作在每个支架与地脚螺栓组装前，先将支架水平度与垂直度调整好，把10mm厚铁板面上纵横轴线引伸到支架下端（现场安装初调用）。
组装顺序是：在10mm厚铁板面上放上套管。
利用控制轴线找出预埋螺栓盒或管的中心线，确定无误后将支架钢板与预埋螺栓盒或管焊接，并用角钢同上口12B槽钢施焊，在整体验收完后，将上口用铁板焊死。
设备基础分二次浇筑，第一次浇筑标高和埋铁标高参照螺栓支架高度确定。
埋铁用于固定支架。
第一层砼浇筑后，把柱纵横轴线引伸到每个埋铁面上，并测出埋铁面上某一点的实际标高，作为调整预埋螺栓孔的依据。
b)现场安装的程序是：1)把组装好的螺栓支架运到现场按编号吊进基础内。
2)以基础埋铁面的纵横轴线和实测标高为基准进行初调。
3)用水准仪测调螺栓支架水平标高。
同时用二台经纬仪分别以基础横轴线为基准，直观精调螺栓支架，直到10mm铁板面上纵横轴线基础中心线完全重合，然后用小块铁板把支架四周与埋铁连接焊牢，用φ22钢筋作螺栓支架斜撑与埋铁焊牢,使螺栓支架有足够的刚度,以确保二次砼浇筑时支架不偏移。
地脚螺栓安装工艺
地脚螺栓安装工艺
一、前期准备
1.1 确定地脚螺栓的数量、型号和规格，按照设计图纸要求进行布置。
1.2 检查地基表面是否平整，若不平整需进行修整。
1.3 清理地脚螺栓孔内杂物和水泥渣，确保孔内干净。
二、安装地脚螺栓
2.1 安装地脚螺栓前，需要在孔中放置一定量的沙子或石子，并压实，以增加地脚螺栓的稳定性。
2.2 将地脚螺栓放入孔内，并用水平仪调整垂直度和水平度，确保安装位置正确。
2.3 使用扳手或电动扳手逐个旋紧地脚螺栓，并使用力矩扳手进行拧紧力矩控制，确保每个地脚螺栓的拧紧力矩符合设计要求。
三、验收与记录
3.1 完成地脚螺栓安装后，应及时对其进行验收。
验收内容包括：检查每个地脚螺栓的垂直度和水平度是否符合要求；检查每个地脚螺栓的
拧紧力矩是否符合设计要求；检查地脚螺栓的数量、型号和规格是否
符合设计要求。
3.2 验收合格后，应将验收结果记录在工程质量验收记录表中，并加盖施工单位和监理单位的章。
四、安全措施
4.1 在进行地脚螺栓安装时，必须戴好安全帽、防护鞋等个人防护用品。
4.2 在使用电动扳手时，必须注意电源接线是否正确，并确保电源开关处于关闭状态，以免发生意外事故。
4.3 在进行地脚螺栓安装时，必须注意孔内是否有杂物或水泥渣等，以免影响地脚螺栓的稳定性。
如发现有杂物或水泥渣等，请及时清理干净。
五、总结
5.1 地脚螺栓是建筑物结构的重要组成部分，在进行安装前需要做好前
期准备工作，并严格按照设计要求进行布置和安装。
5.2 安装过程中需注意安全措施，并在完成后进行验收和记录，以保证工程质量。

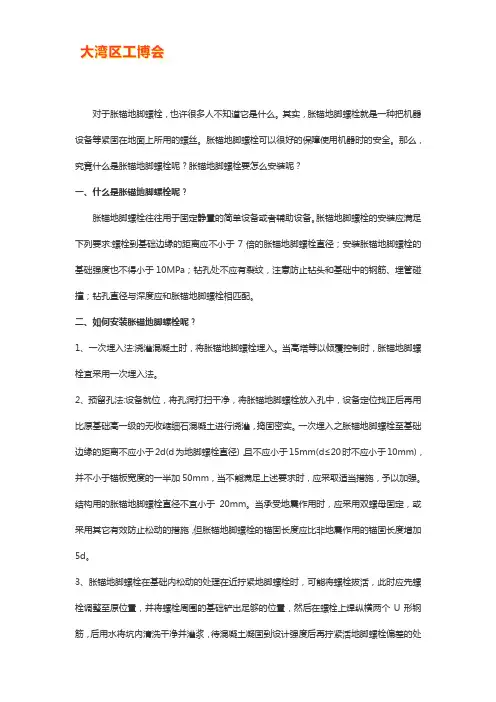

胀锚地脚螺栓安装要求
对于胀锚地脚螺栓，也许很多人不知道它是什么。
其实，胀锚地脚螺栓就是一种把机器设备等紧固在地面上所用的螺丝。
胀锚地脚螺栓可以很好的保障使用机器时的安全。
那么，究竟什么是胀锚地脚螺栓呢？胀锚地脚螺栓要怎么安装呢？一、什么是胀锚地脚螺栓呢？胀锚地脚螺栓往往用于固定静置的简单设备或者辅助设备。
胀锚地脚螺栓的安装应满足下列要求:螺栓到基础边缘的距离应不小于7倍的胀锚地脚螺栓直径；安装胀锚地脚螺栓的基础强度也不得小于10MPa；钻孔处不应有裂纹，注意防止钻头和基础中的钢筋、埋管碰撞；钻孔直径与深度应和胀锚地脚螺栓相匹配。
二、如何安装胀锚地脚螺栓呢？1、一次埋入法:浇灌混凝土时，将胀锚地脚螺栓埋入。
当高塔等以倾覆控制时，胀锚地脚螺栓宜采用一次埋入法。
2、预留孔法:设备就位，将孔洞打扫干净，将胀锚地脚螺栓放入孔中，设备定位找正后再用比原基础高一级的无收缩细石混凝土进行浇灌，捣固密实。
一次埋入之胀锚地脚螺栓至基础边缘的距离不应小于2d(d为地脚螺栓直径)，且不应小于15mm(d≤20时不应小于10mm)，并不小于锚板宽度的一半加50mm，当不能满足上述要求时，应采取适当措施，予以加强。
结构用的胀锚地脚螺栓直径不宜小于20mm。
当承受地震作用时，应采用双螺母固定，或采用其它有效防止松动的措施，但胀锚地脚螺栓的锚固长度应比非地震作用的锚固长度增加5d。
3、胀锚地脚螺栓在基础内松动的处理在近拧紧地脚螺栓时，可能将螺栓拔活，此时应先螺栓调整至原位置，并将螺栓周围的基础铲出足够的位置，然后在螺栓上焊纵横两个U形钢筋，后用水将坑内清洗干净并灌浆，待混凝土凝固到设计强度后再拧紧活地脚螺栓偏差的处理活地脚螺栓偏差的处理方法，大致与死地脚螺栓的方法相同，只是可以将地脚螺栓拔出来处理。
如螺栓过长，可在机床上切去一段再套螺纹;如螺栓过短，可用热锻法伸长;如位置不符，用弯曲法矫正。
在我们的日常生活中，胀锚地脚螺栓发挥着极大的作用，我们的生产生活都离不开胀锚地脚螺栓。
预埋地脚螺栓安装规范
什么是地脚螺栓,顾名思义。
这种螺栓主要是将机器固定在地面上用的,其具有较强的稳固性。
我们日常生活中,常见的桥梁。
盖房基地搭建都会采用的地脚螺栓进行固作用。
很多人对于地脚螺栓的安装方法、安装流程和一些安装注意事项不是很清楚,中华标准件网根据对地脚螺栓的详细了解。
为大家分享出以下相关信息,希望对大家认识地脚螺栓的使用有所帮助。
地脚螺栓安装注意事项:1、活动地脚螺栓:又称长地脚螺栓,是一种可拆卸的地脚螺栓。
用于固定工作时有强烈振动和冲击的重型机械设备。
这种地脚螺栓比较长,或者是双头螺纹的双头形式。
活动地脚螺栓有时要各锚一起使用,锚板可用钢板焊制或铸造成型。
中间有穿螺栓或不使螺栓旋转的孔。
活动地脚螺栓敷设的要点是-螺栓孔内不灌浆;双头式要拧紧。
T形式要注意T字的方向,保证与锚板长方孔成90°交角。
2、粘接地脚螺栓:近些年应用的一种地脚螺栓。
其方法和要求与胀锚地脚螺栓基本相同。
在粘接时应把孔内杂物吹净。
并不得受潮。
粘接方法要符合粘接材料的规定。
3、胀锚地脚螺栓:胀锚地脚螺栓中心到基础边沿的距离不小于7倍的胀锚地脚螺栓直径。
钻孔时应防止钻头与基础中的钢筋、埋管等相碰;安装胀锚地脚螺栓的基础强度不得小于10MPa。
钻孔处不得有裂缝;钻孔直径和深度应与胀锚螺栓相匹配。
4、固定地脚螺栓:又称为短地脚螺栓。
它与基础浇灌在一起,用来固定没有强烈振动和冲击的设备。
其长一般为100~1000㎜,头部做成开叉形、环形、钩形等形状。
以防止地脚螺栓旋转和拔出。
固定地脚螺栓在安装时有一次灌浆和二次灌浆之分。
一次灌浆即预埋地脚螺栓。
关键是螺栓定位要准确。
预埋地脚螺栓的一般定位方法包括模板定位、与钢筋网分别焊接固定等。
5、预埋脚螺栓:对于重要设备的预埋地脚螺栓。
安装单位应提前介入,避免出现问题。
二次灌浆是在基础上预先留出地脚螺栓孔。
安装设备时穿上地脚螺栓,然后把地脚螺栓浇灌在预留孔内。
6、地脚螺栓常见质量通病:地脚螺栓中心位置超差:地脚螺栓标高超差（包括偏高和偏低）。
地脚螺栓 钢结构 安装 方法
钢结构地脚螺栓施工技术一、工程施工重点（一）测量与控制点测量是贯穿整个地脚螺栓安装的重中之重，把误差控制在每个闭合区间内更是测量的重中之重。
传统测量方法只会反复测量，减小误差，但若每个短柱上地脚螺栓的误差均为正向误差或者反向误差，则误差只会越来越大。
所以若把一个钢结构厂房根据伸缩缝分解为若干个部分，每个部分为一个闭合区间，每个闭合区间内的地脚螺栓安装时产生的累积误差在伸缩缝处两个短柱间的缝隙解决掉，这样能够有效地避免误差的累积，增加精准度。
（二）钢丝绳轴网定位地脚螺栓的施工都是按照轴线定位施工，所以轴线位置的准确性也是非常的重要。
为保证施工控制网的精确性，工程施工时设置测量控制网，各控制点均应为永久性的坐标桩和水平基准点桩，必要时应设置保护设施，以防破坏，利用测量控制网来控制和校正建筑物的轴线、标高等，确保施工质量是关键。
由于细钢丝绳不易扭曲、变形破损，故采用细钢丝绳贯穿轴网，定位地脚螺栓的水平位置及标高。
（三）短柱钢筋固定由于独立基础上预留短柱钢筋不固定，即使增加箍筋后也会左右摇摆，所以地脚螺栓施工完毕后进行混凝土施工时，难以保证地脚螺栓的稳定性，无法保证混凝土施工后地脚螺栓的质量，故在施工地脚螺栓前需将短柱钢筋固定，包括短柱钢筋斜拉固定以及地脚螺栓与短柱钢筋固定。
二、地脚螺栓安装预埋螺栓定位施工顺序：短柱测量放线→短柱斜撑加固→模具固定→地锚螺栓固定→测量复核→短柱地梁混凝土浇筑。
根据钢结构柱的平面布置,先从角柱或边柱开始,沿纵轴方向固定预埋螺栓。
如果为多跨度钢结构,应该以中间跨纵轴向两侧纵轴作为流水施工,以减小测量和施工误差,提高整体安装精度。
（一）定型模具的设计加工根据预埋地脚螺栓与混凝土基础轴线的相对位置,并考虑模具的组装要求,确定模具木板或钢板的平面尺寸,刻出模具模板横纵轴线的十字线,然后按照模具轴线确定预埋螺栓的相对位置并钻孔。
模具的钻孔位置、孔径要与钢结构柱的螺栓孔位、孔径完全吻合。
