CA6140车床各项精度检验
项目九 机床精度检测
【学习目标】
1.熟悉机床几何精度检验的内容、原理、方法和 步骤； 2.掌握仪器的使用，以及实验数据的处理，误差 曲线的绘制； 3.通过完成检测任务，了解被检验机床的几何精 度状况和加工精度关系。
【工作任务】
金工车间的CA6140卧式车床，刚刚检修完毕， 现在需要对其精度进行如下11个方面的几何精度进 行检测：
5.主轴轴向支承面的跳动 用百分表分别在相隔180°的a,b两处，旋转主轴检验，百分表两次读数 中的最大差值，尤是支承跳动的最大误差。 注：此次检验只适用于装可更换卡盘的机床
6．主轴的轴向窜动 用百分表，检验棒及钢球，旋转主轴检验，如图所示。百分表读数 的最大差值，就是轴向窜动的误差。
7．溜板移动对尾座顶尖套锥孔中心线的不平行度 用百分表，检验棒，移动溜板，分别在a上母线和b侧母线上检验，如图9-17所 示。检验时尾座的位置：溜板行程≤500mm时，尾座应紧固在车身导轨的末端 。溜板行程≤2000mm时，尾座应紧固在距主轴端约等于两倍溜板长度的地方。 顶尖套应退入尾座孔内并紧固，实际测量如图9-18所示。 将检验棒拔出，旋转180°重新插入顶尖套锥孔中，再同样检测一次，a、b的 误差分别计算。两次测量结果的代数和之半，就是不平行度的误差。
条式水平仪
（2）框式水平仪 常用的框式水平仪，如图所示，主要由框架1和弧形玻璃管主水准器2、调整水 准3组成。利用水平仪上水准泡的移动来测量被测部位角度的变化。准3组成。 利用水平仪上水准泡的移动来测量被测部位角度的变化。 水平仪的刻度值为0.02/1000，它表示将该水平仪放在1米长的平尺表面上，在 平尺右端垫起0.02mm的高度，平尺便倾斜一个4″角度，此时，水平仪正好移动 一个刻度值，如图9-5所示。在检测导轨直线度中，框式水平仪不是放在 1000mm的平尺上，而是放在200mm的平板上，那么高度 mm
CA6140车床几何精度检测项目
3.1普通车床（预检）3.2普通车床（预检）3.3普通车床（预检）3.4普通车床（预检）3.5普通车床（预检）3.1溜板移动对尾座顶尖套锥孔中心线的不平行度（预检）3.2溜板移动对尾座顶尖套伸出方向的不平行度（预检）3.3主轴锥孔中心线和尾座顶尖套锥孔中心线对溜板移动的不等高度对于溜板行程>200mm的机床，可在主轴锥孔和尾座顶尖套锥孔中，各插入一根直径相等的检验棒进行检验。
百分表在检验棒两端读数的差值，就是不等高度的误差（允许消除检验系统误差）。
3.1普通车床检验测量大拖板上导轨对丝杆孔的平行度检验方法检验芯棒长度mm允差mm 实测mm用检验棒、百分表、55°导轨块为测量工具，将检验芯棒推入丝杆孔中，百分表用磁性表座吸在导轨块上，导轨块沿着燕尾导轨直线进行移动，表头分别触在芯棒的母线上，母线测量出上导轨对丝杆孔在100测量长度上≤300a 0.05b 0.05的平行度。
结论顶尖套端部只许向上偏和向前偏所以不符合要求3.2普通车床检验大拖板燕尾导轨的平行度检验方法燕尾导轨的长度允差mm 实测mm用Φ20圆柱作为测量圆柱，与125-150mm千分尺进行前、中、后三点测量≤400 0.023.3普通车床检验1 大拖板燕尾导轨与床身导轨的垂直度检验方法中拖板行程mm允差mm 实测mm用角尺、等高垫、百分表，将角尺放在床身上用等高垫垫起，百分表放在中拖板上，表头接触角尺，先移动大拖板，使角尺与床身导轨平面，移动中拖板测量角尺的垂直面，所测得的角度只允许＜90°≤200 0.03 >200-300 0.04结论。
CA6140型车床的调整与维修
CA6140型车床的调整与维修摘要：车床在使用中运动部件的磨损会使精度降低，性能变差。
因此为满足零件加工精度、不同的切削方式与工艺操作的要求，使机床正常运转，就必须对车床进行调整和维修。
一台车床的性能和加工零件的质量在很大程度上取决于车床及时与合理的调整。
车床调整与维修的主要内容有：1.保证机床运转精度；2.保证机床输出额定切削功率；3.保证和提高机床刚性，减少震动；4.保证机床加工工艺和操作要求。
关键词：车床主轴箱溜板箱尾座加工精度一、主轴箱的调整与维修1.主轴箱主轴轴承间隙的调整与维修。
常见车床主轴结构有两种:一种是前后支撑都是滚动轴承；另一种是前轴承是滑动轴承，后轴承是滚动轴承。
主轴轴承的间隙要分别调整:调整前轴承间隙时，先松开螺钉，向右转动螺母，借助隔套推动轴承内环向右移动。
因为轴承内孔与轴颈是1∶12锥度结合，所以轴承内环直径因弹性变形而增大，轴承径向间隙变小，调完后再顶紧螺钉。
调整后轴承间隙时，先松开螺钉，向右转动螺母，同时并紧圆锥滚子轴承和推力轴承而调小径向和轴间间隙。
调整后用于转动主轴应通畅无阻滞现象，主轴的径向跳动和轴向蹿动应小于0.01毫米，前后轴承调好后应进行1小时高速空运转，主轴轴承温度不得超过70摄氏度。
2.摩擦离合器的调整与维修。
摩擦离合器的作用是在电动机运转中接通或停止主轴的正反转，摩擦离合器的内外摩擦片的松紧要适当。
过松时离合器易打滑，造成主轴闷车且使摩擦片磨损加快；太紧时启动费力且操纵机构易损坏，停车时摩擦片不易脱开而使操作失灵。
所以必须调整适当。
离合器的调整过程是:先将定位销从螺母缺口压入，然后旋转右边或左边螺母分别调整左边或右边摩擦片的间隙，调整后弹出定位销以防止螺母松动。
3.制动器的调整及维修。
制动器的作用是用来克服停车时主轴的旋转惯性以使之立即停转，以缩短辅助时间，提高生产率。
制动器和摩擦离合器的控制是联动的，摩擦离合器松开时制动钢带拉紧，使主轴很快停止转动；通过螺母和拉杆来调整制动钢带的松紧程度，调整后应保证压紧离合器时钢带完全松开。
CA6140车床剖析实验
CA6140车床剖析实验（2学时）一、实验目的1、了解主轴箱、进给箱、溜板箱的内部结构，加深对车床的感性认识；2、了解主轴箱、进给箱、溜板箱的基本组成及传动路线；3、了解主轴箱、进给箱、溜板箱中各操纵机构的功能及结构；二、实验设备CA6140普通车床三、实验原理（一）主轴箱CA6140车床的主轴箱是一个比较复杂的部件。
工件的旋转运动和车刀的纵横向运动都是通过主轴箱传递。
了解车床的传动原理首先应从了解主轴箱的传动原理开始。
图2-1是主轴箱的传动系统图。
实验时可将实物与图纸进行对照，加深对主轴箱内部结构的了解。
2-1 主轴传动系统图1、卸荷式带轮如图2-2所示，主轴箱的动力是主电机经过皮带轮和三角带传给轴Ⅰ并输进主轴箱，为防止轴Ⅰ在三角带的张力作用下产生弯曲变形，设计时将皮带轮先通过花键套、滚动轴承和法兰盘安装在箱体上。
从而使张力由床身承受，扭矩由花键套传给轴Ⅰ。
轴Ⅰ不再因皮带的张力而产生弯曲变形，故轴Ⅰ上的零件的工作条件得到改善。
图2-2 卸荷带轮、双向摩擦离合器、制动器及其操作机构2、双向多片式摩擦离合器如图2-2所示，双向多片式摩擦离合器安装在轴Ⅰ上。
摩擦离合器由内摩擦片2 、外摩擦片3 、止推片4 、压块7 及空套齿轮1和8组成。
左离合器传动主轴正转，正转主要用于切削，传递的力矩较大，所以片数较多（外摩擦片8片，内摩擦片9片）。
右离合器传动主轴反转，主要用于退刀，片数较少（外摩擦片4片，内摩擦片5片）。
内摩擦片2 安装在轴Ⅰ的花键上，与轴Ⅰ一起旋转。
外摩擦片3的外圆上有四个相当于键的凸起装在齿轮1的缺口槽中，外片空套在轴Ⅰ上。
当杆9通过销5向左推动压块7时，内片2和外片3相互压紧，于是轴Ⅰ的运动便通过内外片之间的摩擦力传给齿轮 1 ，使主轴正向转动。
同理，当压块7向右压时，可使右离合器的内外摩擦片压紧，使主轴反向转动。
当压块7处于中间位置时，左、右离合器都处于脱开状态，这时轴Ⅰ虽然转动，但离合器不传递运动，主轴处于停止状态。
提高车床各拖板刻度盘的读数精度
简介
以现有的CA6140、CW6163B车床为例，大拖板刻度盘每格为1毫米，中、小拖板的刻度盘每格为0.05毫米。
当工件直径公差小于0.05毫米时，利用刻度盘就很难控制工件尺寸精度。
工艺方案
在不需要增加其它辅助工具、工装的前提下，可以将小刀架拖板顺时针（车外圆）或逆时针（车内孔）旋转11.5度。
此时，若小拖板移动一格（0.05毫米）就相当于中拖板横向移动了0.01毫米。
因为Sin11.5度的正弦值为0.2，小拖板每向前移动一格就相当于直角三角形的斜边延长了0.05毫米，而小拖板与中拖板之间夹角所对直角边的变化值就等于0.5×Sin11.5度为0.01毫米。
体现在实际工作当中就是车刀横向移动了0.01毫米，这个数值足可以满足直径尺寸精度要求较高的轴套类零件。
工艺方法
实践证明，小拖板与中拖板之间夹角值越小，其读数精度就越高。
效益分析
加工班在实际工作中，还要负责加工矿区急需的零散加工件，2002年共完成零星加工件折合产值28.87万元，其中一些精度要求较高、价值昂贵的轴类零件，需要操作者具备相当的技术水平并与高精度的工作母机相互配合才能保质保量的完成工作任务。
努力提高职工的技术素质所创造的经济效益是无法直接计算的，并且，技术素质的全面提高还可以作为传统保持并发扬下去，时时刻刻为矿区安全生产服务。
数控车床检验标准

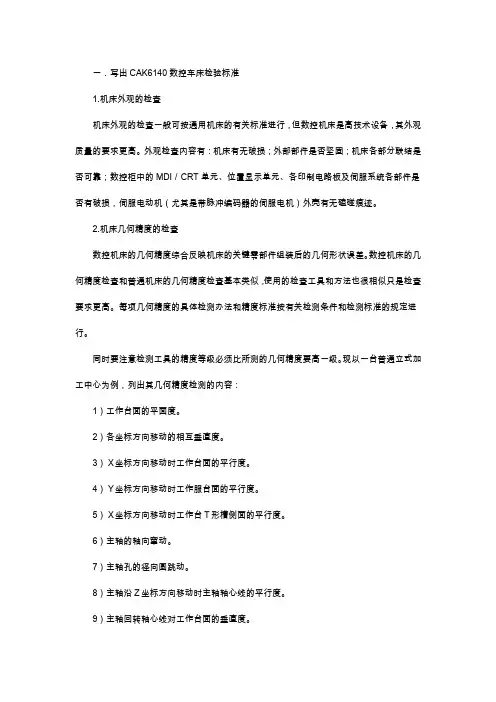

一．写出CAK6140数控车床检验标准1.机床外观的检查机床外观的检查一般可按通用机床的有关标准进行，但数控机床是高技术设备，其外观质量的要求更高。
外观检查内容有：机床有无破损；外部部件是否坚固；机床各部分联结是否可靠；数控柜中的MDI／CRT单元、位置显示单元、各印制电路板及伺服系统各部件是否有破损，伺服电动机（尤其是带脉冲编码器的伺服电机）外壳有无磕碰痕迹。
2.机床几何精度的检查数控机床的几何精度综合反映机床的关键零部件组装后的几何形状误差。
数控机床的几何精度检查和普通机床的几何精度检查基本类似，使用的检查工具和方法也很相似只是检查要求更高。
每项几何精度的具体检测办法和精度标准按有关检测条件和检测标准的规定进行。
同时要注意检测工具的精度等级必须比所测的几何精度要高一级。
现以一台普通立式加工中心为例，列出其几何精度检测的内容：1）工作台面的平面度。
2）各坐标方向移动的相互垂直度。
3）Ｘ坐标方向移动时工作台面的平行度。
4）Ｙ坐标方向移动时工作服台面的平行度。
5）Ｘ坐标方向移动时工作台Ｔ形槽侧面的平行度。
6）主轴的轴向窜动。
7）主轴孔的径向圆跳动。
8）主轴沿Ｚ坐标方向移动时主轴轴心线的平行度。
9）主轴回转轴心线对工作台面的垂直度。
10）主轴箱在Ｚ坐标方向移动的直线度。
对于主轴相互联系的几何精度项目，必须综合调整，使之都符合允许的误差。
如立式加工中心的轴和轴方向移动的垂直误差较大，则可以调整立柱底部床身的支承垫铁，使立柱适当前倾或后仰，以减少这项误差。
但是这也会改变主轴回转轴心线对工作台面的垂直度误差，因此必须同时检测和调整，否则就会由于这一项几何精度的调整造成另一项几何精度不合格。
机床几何精度检测必须在地基及地脚螺栓的混凝土完全固化以后进行。
考虑到地基的稳定时间过程，一般要求在机床使用数月到半年以后再精调一次水平。
检测机床几何精度常用的检测工具有：精密水平仪、900角尺、精密方箱、平尺、平行光管、千分表或测微仪以及高精度主轴心棒等。
CA6140车床主轴轴承精度要求
CA6140车床主轴轴承精度要求
作者：Admin 发布时间：2010-09-02 08:47:53 点击量：657 来源：
CA6140车床主轴标准精度要求（GB4020—83）：
主轴的轴向窜动0.01mm。
主轴轴肩支承面的跳动0.02mm。
主轴定心轴颈的径向跳动0.01mm。
主轴锥孔轴线的径向跳动：①靠近主轴端面0.01mm；②距主轴端面在300mm 测量长度上为0.02mm。
主轴轴线对床鞍移动轨迹的平行度：①在铅垂平面内300mm测量长度上为0.02mm（只许向上偏）；②在水平面内300mm测量长度上为0.015mm（只许向前偏）。
CA6140车床主轴、轴承结构特点：
图1是CA6140车床主轴部分的结构图。
主轴的前后支承处各装有一个双列短圆柱滚子轴承（图中未画出），用于承受径向力。
由于双列短圆柱滚子轴承的刚度和承载能力大、旋转精度高、且内圈较薄，内孔是C=1：12的锥孔，可通过相对主轴轴颈的轴向移动来调整轴承间隙，因而可保证主轴有较高的回转精度和刚度。
在前支承处还装有一个60°角接触的双列推力向心球轴承6，由于承受左右两个方向的轴向力。
使用中如发现轴承磨损而致使间隙增大时，需及时进行调整。
一般情况下，只需调整前轴承即可，只有当调整前轴承后仍不能达到要求的回转精度时，才需调整后轴承。
图2为内柱外锥式动压滑动轴承。
当调节前、后螺母时，可使轴承轴向前后移动，利用轴承套的锥面和轴承自身的弹性，可使轴承内孔直径收缩或扩张，使轴承与轴颈的间隙减少或增大，以形成液体动压润滑。
CA6140卧式车床的维修第一章CA6140卧式车床的维修
•主要内容：
1
一、概述
2
二、车床结构、原理及传动系统
3
三、车床主要部件结构
4
四、车床的操作
5
五、车床精度检验及部件修复
6
六、车床的维修技术
7
七、车床的故障判定与排除
一.概述
（一）CA6140车床型号解释 类代号CA：车床类。
组、系代号61：卧式车床。 主参数40：床身上最大回转直径为Φ400mm。
三、CA6140卧式车床主要部件结 2构1.床身和导轨
四.CA6140型卧式车床的操作
1、车床的启动操作
（1）检查车床各变速手柄是否处于空档位置，离合器是否
处于正确位置，操纵杆是否处于停止状态，确认无误后， 合上车床电源总开关。 （2）按下床鞍上的绿色启动按扭，电动机启动。 （3）向上提起溜板箱右侧的操纵杆手柄，主轴正转；操纵 杆手柄回到中间位置，主轴停止转动；操纵杆向下压，主 轴反转。 （4）主轴正反转的转换要在主轴停止转动后进行，避免因 连续转换操作使瞬间电流过大而发生电器故障。 （5）按下床鞍上的红色停止按钮，电动机停止工作。
三、CA6140卧式车床主要部件结 1构5.互锁机构
三、CA6140卧式车床主要部件结 1构6.溜板箱互锁机构图
三、CA6140卧式车床主要部件结 1构7.超越离合器
三、CA6140卧式车床主要部件结 1构8.安全离合器
三、CA6140卧式车床主要部件结 1构9.方刀架
三、CA6140卧式车床主要部件结 2构0.尾座
1-主轴箱；2-刀架；3-尾座；4-床身；5、9-床腿； 6-光杠；7-丝杠；8-溜板箱；10-进给箱；11-挂轮
