循环水处理设备采购指导手册
一体化污水处理设备设计指导手册、设计规范(完整版)
一体化污水处理设备设计指导手册2020年5月18日目录一、污水量计算 (2)1 参考用水量或人数计算 (2)2 时处理量 (3)二、工艺及材质 (3)1 处理工艺选择 (3)2设备材质 (3)2.1设备材质及设置 (3)2.2控制柜材质 (3)三、系统设计 (4)1预处理系统 (4)1.1化粪池/隔油池的设计 (4)1.2格栅设计 (4)1.3调节池 (4)2 主体工艺 (5)2.1 A2/O工艺 (5)2.2 MBR工艺 (5)2.3 斜管沉淀池 (7)2.4曝气系统 (8)2.5 污泥池 (8)3 除磷、消毒装置设计 (8)3.1除磷设备设计选型 (8)3.2消毒设备设计选型 (10)4 设计说明 (11)参考的主要规范与标准如下：《室外排水设计规范》(GB/J 14-87，1997 版)《城市居民生活用水量标准》(GB/T 50331-2002)《污水综合排放标准》(GB 8978-1996)《村镇供水工程技术规范》(SL 310-2004)《给水排水设计手册》第五册：城市排水《给水排水快速设计手册》第二册：排水工程《医疗机构水污染物排放标准》(GB 18466-2005)《医院污水处理设计规范》(CECS 07：2004)《传染病医院建筑设计规医疗机构水污染物排放标准》(GB 50849-2014 )一、污水量计算1 参考用水量或人数计算污水量通常按用水量的85-90%计。
对于住宅小区水量，南方地区以250-350L/Cap.d 计，北方地区以200-300L/Cap.d计。
日变化系数应根据供水规模、用水量组成、生活水平、气候条件，结合当地相似供水工程的年内供水变化情况综合分析确定，可在1.3～1.6范围内取值。
表1.1 最高日居民生活用水定额注1：本表所列用水量包括了居民散养畜禽用水量、散用汽车和拖拉机用水量、家庭小作坊生产用水量。
注2：一区包括：新疆、西藏、青海、甘肃、宁夏，内蒙古西北部，陕西和山西两省黄土沟壑区，四川西部。
循环水处理设备及管道安装作业指导书
目录1. 工程概况............................................... ......1.1工程（系统或设备）概况................................ ......1.2工程量和工期.......................................... ......2. 编制依据............................................... ......3. 作业前的条件和准备..................................... ......3.1技术准备.............................................. ......3.2作业人员.............................................. ......3.3作业工机具............................................ ......3.4材料和设备............................................ ......3.5安全器具.............................................. ......3.6工序交接.............................................. ......3.7其它.................................................. ......4. 作业程序、方法......................................... ......4.1 施工方案.............................................. ......4.2 施工工艺流程.......................................... ......4.3 施工方法及要求........................................ ......5. 质量控制点的设置和质量通病预防........................ ......5.1质量目标.............................................. ......5.2 质量通病预防.......................................... ......5.3 作业过程中对控制点的设置.............................. ......5.4 质量标准及要求........................................ ......6. 作业的安全要求和环境条件............................... ......6.1作业的安全危害因素辨识和控制.......................... ......6.2环境条件.............................................. ......7. 附录（包括记录表样、附表、附图等）............................循环水处理设备及管道安装作业指导书1. 工程概况.1.1工程（系统或设备）概况.简要介绍工程名称、建设单位；介绍系统及设备名称、生产厂家、参数、主要构成及结构特点1．2工程量和工期1．2．1工程量.描述本项施工中都包含哪些设备和系统，并依据厂家图纸及设备清单，列出施工范围内主要设备的名称、规格、外形尺寸、安装位置、重量（单件或组件）、材料的种类、数量等相关技术数据。
循环水处理系统设备及管道安装作业指导书
目录1、适用范围2、编制依据3、工程概况与工程量4、作业人员的资格和要求5、主要机械及工器具6、施工准备7、作业程序8、施工进度9、作业方法、工艺要求及质量标准10、工序交接及成品保护11、职业安全卫生和文明施工措施12、环境管理13、作业条件的主要危险点（源）辨识及控制1、适用范围：本作业指导书适用于江苏华电句容二期（2x1000MW）扩建工程一标段循环水处理系统设备及管道安装。
2、编制依据：2.1《电力建设施工质量验收及评价规程》管道及系统篇DL/T 5210.5-20092.2《电力建设施工及验收技术规范》焊接篇DL/T869-20042.3《电力建设安全健康与环境管理工作规定》 2002版2.4《火电施工质量检验及评定标准》焊接篇 1996年版2.5《电力建设施工质量验收及评价规程》汽轮发电机组篇DL/T 5210.3-20092.6《电力建设施工及验收技术规范》电厂化学篇 DL/T 5190.4-20042.7《电力建设施工质量验收及评价规程》水处理及制氢篇 DL/T 5210.6-20092.8《工程建设标准强制性条文》电力工程部分（2011年版）2.9《电力建设安全工作规程》（火力发电厂部分） DL5009.1—20142.10《汽机专业施工组织设计》 (第一标段) 江苏省电力建设第一工程公司2.11设计院图纸和制造厂图纸及说明书3、工程概况及主要工作量：3.1工程概况：3.1工程概况本工程循环水加药间位于两台冷却塔之间西侧；循环水处理系统通过稳定剂计量泵、次氯酸钠加药泵及有机杀菌剂计量泵通过管道将稳定剂、次氯酸钠及有机杀菌剂注入#3、#4循环水回水内。
次氯酸钠通过卸次氯酸钠泵卸至储罐，而有机杀菌剂及稳定剂则为人工加至溶解箱。
3.2主要工作量：(两台机组)序号设备材料名称型号及规范单位数量备注1 有机杀菌剂溶液箱V=2.0m3，φ=1400mm 台2 钢衬胶2 有机杀菌剂计量泵Q=950L/h，p=1.0MPa 台 2 N=3KW3 稳定剂溶液箱V=1.0m3，φ=1000mm 台 2 钢衬胶4 连续加稳定剂计量泵Q=15L/h，p=1.0MPa 台 3 N=0.55KW5 启动加稳定剂计量泵Q=400L/h，p=1.0MPa 台 1 N=1.5KW6 卸次氯酸钠泵Q=25m3L/h，p=0.2MPa 台 1 N=3KW7 次氯酸钠贮存罐V=25m3，φ=2800mm 台 2 钢衬胶8 次氯酸钠加药泵Q=3500L/h，p=1.0MPa 台 2 N=5.5KW9 安全洗眼淋浴器台 210 不锈钢管道米约30011 衬聚四氟乙烯管米约30012 聚丙烯管道米约30013 支架t 34、作业人员的资格和要求：4.1参加人员的资格和要求。
循环水作业指导书
1工艺参数及控制指标2正常开车2.1准备2.1.1各水池、容器内部均清扫干净，安装准确无误。
2.1.2仪表电气设备、机泵、风机等检查确认完好。
2.1.3准备齐全各类消防器材。
2.1.4通知化验做好化验分析准备工作。
2.1.5水冲洗、化学清洗预膜方案、循环水单元开工方案及作业指导书编写齐全。
2.1.6污水预处理单元开车正常。
2.1.7循环水化学清洗、预膜等化学药剂运抵现场备用。
2.1.8循环水开车流程检查确认：详见8300单元循环水站流程图2.2系统水冲洗2.2.1工艺流程检查确认正确。
2.2.2检查循环水管线阀门关状态，循环水回水走旁路不上塔。
2.2.3关闭循环水自动过滤器入口阀，关闭凉水塔下水池底部排污阀。
2.2.4V8302加注工业水至80 %，启动P8303A/B 冲洗加药管线至干净。
2.2.5通知循环水各用户准备好水冲洗流程，先主线后支线；水冷器先旁路，后正线。
冲洗开始后检查导淋排水，水净后改走冷却器进行水冲洗，关闭冷却器循环水旁路。
2.2.6水冲洗、化学清洗预膜时控制管线内水速不小于 1.0m/s。
2.2.7打开工业水补水阀循环水池加至90 %，检查循环水泵处于备用状态。
2.2.8开泵冲洗前再次与各用户联系确认工艺流程无误后启动P8301循环水泵（EB/SM与PS循环水系统同时进行）2.2.9循环水总管压力控制在0.37~0.6MPa 。
2.3水冲洗置换2.3.1回水浊度>10mg/l 进行部分排污，部分补水。
2.3.2冷换器逐台冲洗完毕，打开循环水回水上塔阀，关闭回水旁路冲洗循环水塔。
2.3.3回水与出水水质相近时停止冲洗（浊度<10mg/l ）。
2.3.4停泵后打开冷水池底部排污阀排尽池内存水，然后组织人员清池。
2.3.5用工业水补满水池，再次进行水冲洗，直至浊度小于10mg/l 并保持稳定后，停止水冲洗。
2.3.6排尽冷水池内存水并清池，加工业水准备化学清洗、预膜。
2.4化学清洗、预膜（参见厂家提供的循环水化学清洗预膜方案）2.4.1预膜结束，开循环水池排污阀排水。
水处理设施运行操作手册
水处理设施运行操作手册第一章概述 (3)1.1 设施概述 (3)1.2 运行目的 (3)第二章设施组成与结构 (4)2.1 主要设施组成 (4)2.2 设备结构及功能 (4)2.3 辅助设施介绍 (5)第三章设备启动与调试 (5)3.1 设备启动流程 (5)3.1.1 准备工作 (5)3.1.2 启动步骤 (6)3.2 调试方法与步骤 (6)3.2.1 调试方法 (6)3.2.2 调试步骤 (6)3.3 常见问题及解决方案 (6)3.3.1 设备启动失败 (6)3.3.2 设备运行异常 (6)3.3.3 监测数据不准确 (7)3.3.4 报警系统不灵敏 (7)第四章运行操作与管理 (7)4.1 运行操作流程 (7)4.1.1 启动前准备 (7)4.1.2 启动操作 (7)4.1.3 停止操作 (7)4.2 运行参数监控 (8)4.2.1 水质参数监控 (8)4.2.2 设备运行参数监控 (8)4.3 设备维护保养 (8)4.3.1 定期检查 (8)4.3.2 清洗与保养 (8)4.3.3 故障处理 (9)第五章水质检测与控制 (9)5.1 水质检测标准 (9)5.2 检测方法与设备 (9)5.2.1 检测方法 (9)5.2.2 检测设备 (9)5.3 水质异常处理 (10)5.3.1 水质异常现象 (10)5.3.2 水质异常处理措施 (10)第六章安全生产与防护 (10)6.1 安全生产规章制度 (10)6.1.2 内容要求 (10)6.2 防护措施与应急预案 (11)6.2.1 防护措施 (11)6.2.2 应急预案 (11)6.3 安全教育与培训 (11)6.3.1 安全教育 (11)6.3.2 安全培训 (12)6.3.3 培训考核 (12)第七章节能与环保 (12)7.1 节能措施 (12)7.1.1 能源管理 (12)7.1.2 设备优化 (12)7.1.3 操作优化 (12)7.2 环保设施运行 (12)7.2.1 污染物排放控制 (12)7.2.2 废水处理设施 (13)7.2.3 废气处理设施 (13)7.3 资源循环利用 (13)7.3.1 水资源回收利用 (13)7.3.2 能源回收利用 (13)7.3.3 固废处理与资源化 (13)第八章故障处理与维修 (13)8.1 常见故障类型 (13)8.1.1 水处理设施常见故障分类 (13)8.1.2 设备故障 (14)8.1.3 管道故障 (14)8.1.4 电气故障 (14)8.1.5 控制系统故障 (14)8.1.6 水质异常 (14)8.2 故障诊断与处理 (14)8.2.1 故障诊断 (14)8.2.2 故障处理 (14)8.3 维修方法与步骤 (14)8.3.1 维修准备 (14)8.3.2 维修步骤 (15)8.3.3 维修注意事项 (15)第九章自动化控制系统 (15)9.1 控制系统原理 (15)9.1.1 系统概述 (15)9.1.2 控制原理 (15)9.2 系统操作与维护 (16)9.2.1 系统操作 (16)9.2.2 系统维护 (16)9.3.1 故障排除 (16)9.3.2 系统优化 (16)第十章技术管理与创新 (16)10.1 技术管理策略 (16)10.1.1 制定技术管理规划 (17)10.1.2 技术培训与人才引进 (17)10.1.3 技术监督与检查 (17)10.2 技术改进与创新 (17)10.2.1 持续优化工艺流程 (17)10.2.2 引进先进技术与设备 (17)10.2.3 跨界合作与产学研结合 (17)10.3 信息化管理与实践 (17)10.3.1 建立信息化管理平台 (17)10.3.2 推广智能化技术应用 (17)10.3.3 加强网络安全防护 (18)第一章概述1.1 设施概述水处理设施是现代化环境保护和资源循环利用的重要基础设施，其主要功能是对各类水体进行物理、化学及生物处理，以达到净化的目的。

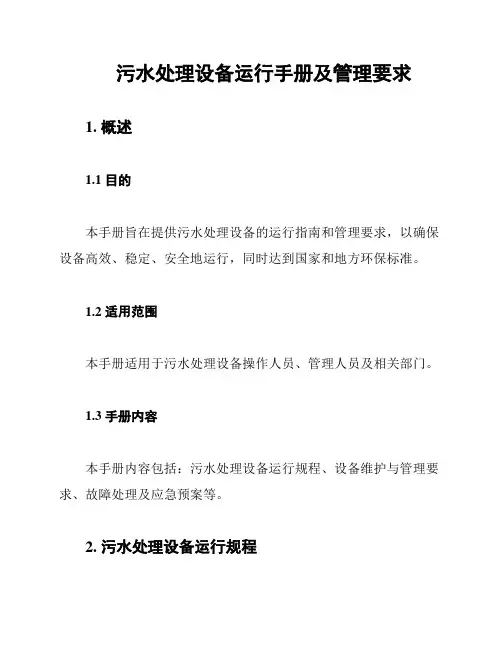

污水处理设备运行手册及管理要求
污水处理设备运行手册及管理要求1. 概述1.1 目的本手册旨在提供污水处理设备的运行指南和管理要求，以确保设备高效、稳定、安全地运行，同时达到国家和地方环保标准。
1.2 适用范围本手册适用于污水处理设备操作人员、管理人员及相关部门。
1.3 手册内容本手册内容包括：污水处理设备运行规程、设备维护与管理要求、故障处理及应急预案等。
2. 污水处理设备运行规程2.1 设备启动1. 检查设备各部件是否完好，无异常。
2. 确认电源、水源、气源等供应正常。
3. 按照设备操作规程逐步启动设备。
2.2 设备运行1. 实时监控设备运行状态，包括水位、流量、压力等参数。
2. 定期检查设备各部件，确保其正常运行。
3. 定期清理设备，防止堵塞和故障。
2.3 设备停机1. 提前告知，逐步降低设备运行负荷。
2. 按照设备操作规程逐步停机。
3. 关闭电源、水源、气源等供应。
3. 设备维护与管理要求3.1 日常维护1. 定期检查设备，发现问题及时处理。
2. 保持设备清洁，定期清理过滤器、沉淀池等。
3. 定期润滑设备转动部件。
3.2 定期检查1. 每季度对设备进行一次全面检查，包括但不限于：电机、传动装置、传感器等。
2. 每年对设备进行一次全面检修，确保其安全、稳定、高效运行。
3.3 安全管理1. 设备操作人员应具备相应资质，经过专业培训。
2. 严格遵守操作规程，防止意外伤害和设备故障。
3. 定期开展安全演练，提高应对突发事件的能力。
4. 故障处理及应急预案4.1 故障处理1. 针对不同故障，查找原因，采取相应措施。
2. 无法解决时，及时联系设备供应商或专业维修人员。
3. 记录故障处理过程，以防止类似故障再次发生。
4.2 应急预案1. 针对可能发生的突发事件，如设备故障、安全事故等，制定应急预案。
2. 明确应急组织架构、职责分工、处置流程等。
3. 定期开展应急演练，提高应对突发事件的能力。
5. 结语本手册作为污水处理设备运行和管理的重要依据，应得到充分重视和严格执行。
水处理设备作业指导书
水处理设备作业指导书引言概述：水处理设备是指用于处理各种水质问题的设备，包括过滤器、软化器、反渗透设备等。
正确操作水处理设备对于保证水质安全和设备稳定运行至关重要。
本文将从设备操作的基本要点、日常维护、故障处理、安全注意事项和设备清洁五个方面进行详细介绍。
一、设备操作的基本要点：1.1 确认设备工作状态：在操作水处理设备之前，首先要确认设备的工作状态是否正常，包括设备是否接通电源、水源是否正常等。
1.2 操作步骤：根据设备的使用说明书，按照正确的操作步骤进行操作，避免操作失误导致设备损坏或水质问题。
1.3 监控参数：定期监控设备运行参数，如水压、水温、水质等，及时发现异常情况并进行处理。
二、日常维护：2.1 清洁保养：定期对水处理设备进行清洁保养，包括清洗过滤器、更换滤芯等，保证设备的正常运行。
2.2 检查设备部件：定期检查设备各个部件是否正常，如管道是否漏水、阀门是否松动等，及时修复或更换。
2.3 记录维护情况：建立设备维护记录，记录每次维护的时间、内容和维护人员，有利于及时发现设备问题并进行处理。
三、故障处理：3.1 常见故障原因：了解水处理设备常见故障原因，如管道堵塞、泵故障等，有助于快速定位问题。
3.2 处理方法：根据不同的故障原因采取相应的处理方法，如清理管道、更换零部件等，确保设备尽快恢复正常运行。
3.3 预防措施：根据故障原因总结经验，制定相应的预防措施，减少故障发生的可能性。
四、安全注意事项：4.1 电气安全：操作水处理设备时要注意电气安全，避免触电事故发生，操作人员应穿戴好绝缘手套等防护用品。
4.2 防火防爆：水处理设备通常使用化学药剂，要注意防火防爆，严禁在设备周围吸烟或使用明火。
4.3 个人防护：操作人员应穿戴好防护服、护目镜等个人防护用品，保护自己免受化学药剂的侵害。
五、设备清洁：5.1 定期清洁：定期对水处理设备进行清洁，包括清洗设备表面、内部管道等，保持设备干净整洁。
环保水处理设备选型手册
环保水处理设备选型手册1. 引言随着环保意识的提升和全球水资源的日益紧缺，水处理设备的需求越来越大。
针对不同的水处理问题，选择合适的水处理设备变得至关重要。
本手册旨在帮助用户了解环保水处理设备的基本知识和选型原则，以便能够更好地选择适合自己需求的设备。
2. 水处理设备分类2.1. 预处理设备预处理设备主要用于去除水中的杂质和悬浮物，净化水质。
常见的预处理设备包括： - 沉淀器：通过重力将悬浮物沉淀到底部，达到固液分离的目的。
- 过滤器：通过滤芯、滤网等材料过滤水中的杂质。
- 分离器：采用离心力将悬浮物与水分离。
2.2. 理化处理设备理化处理设备主要用于去除水中的溶解性物质和有机物，提高水质。
常见的理化处理设备包括： - 活性炭吸附器：利用活性炭的吸附特性去除水中的有机物和余氯。
- 超滤器：通过超细孔径的滤膜过滤水中的微小颗粒和溶解物质。
- 反渗透设备：利用逆渗透膜对水进行高效过滤，去除溶解物质和微生物。
2.3. 生物处理设备生物处理设备主要采用生物微生物对水中的污染物进行分解和转化，达到净化水质的目的。
常见的生物处理设备包括： - 生物滤池：利用生物膜和微生物对水中的有机物进行降解。
- 曝气池：通过曝气设备向水中供氧，促进微生物生长和有机物的分解。
3. 选型原则在选择环保水处理设备时，需要考虑以下几个方面：3.1. 水质分析首先需要对待处理水的水质进行分析，包括水中的悬浮物、溶解物和微生物等内容。
通过水质分析结果，可以初步确定所需要的水处理设备类型和性能要求。
3.2. 处理效果要求根据使用需求，确定水处理设备的处理效果要求。
例如，对于饮用水处理设备，需要确保水质达到卫生标准；对于工业用水处理设备，需要确保水质满足生产要求。
3.3. 设备安装条件考虑需要安装水处理设备的空间和环境条件，包括设备的尺寸、运行温度和压力等要素。
3.4. 运行成本在选型过程中需要综合考虑设备的投资成本和运行成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3、其他关键指标
3.1 分类：
水处理涉及化学水处理、循环水处理、污水处理等水处理领域，包括活性污泥法、反渗透、 MBR膜法等。其中循环水处理设备按功能主要可分为全自动软水器、全程综合水处理、全自动加药 装置、旁流水处理器、多功能电子除垢器几类。其具体分类如下表：
全自动软水器
分类方式 控制形式
类型
时间型全自 动软水器
第四部分
定价机制
1 处理水量越大，费用越高 2 水处理方式不同，费用
不同
3 药剂 4 选择优质品牌
克服设计处理流量偏大等因素，做好系统深化， 提前核定各空调系统水处理流量，根据实际运 行工况选择，避免按设计工况选型；
物理处理前期投入大，后期维护费用高；化学 处理，前期投入相对低，后期维护费用高
根据系统特性，选择合适的药剂可提高处理效 率，降低系统整体处理成本。
全称综合水处理
电厂的给水、炉水、循环 水、废水等处理，也可用 于石油、化工、环保、供 水系统等行业
旁通水处理器
中央空调冷冻、冷却水系统， 工业冷却循环水系统，制冷 循环水系统，各种热交换系 统及冷却塔系统，锅炉及供 热系统
多功能电子除垢仪
用于中央空调冷却水、冷冻水 及采暖水循环系统，循环水、 自来水、地表水、地下水、海 水等水质处理及控制
●品牌性质（进口/合资/国产）：国产 ●生产厂家/产地：上海洗霸科技股份有限公司 /上海 ●市场占有率/品牌定位：一线 ●品牌特点/优势：创建于1994年，是以水处理 化学品技术服务和制浆造纸化学品技术服务及 水处理站EPC与托管运营技术服务为导向的国家 级高新技术企业
● 品牌性质（进口/合资/国产）：国产 ● 生产厂家/产地：北京禹辉净化技术有限公司/ 北京 ●市场占有率/品牌定位：一线 ●品牌特点/优势：北京禹辉水处理技术有限公司 成立于1998年，是一家著名资深企业，"水博士"品 牌在业内享有极高的美誉度
4 旁流水处理器的注意事项
主要注意旁流水处理器的规格型号匹 配的管径是否与系统的管径相匹配。
5 多功能电子除垢器的注意事项
主要注意安装方式的选用上，是立式还是卧 式。
第七部分
现场验收
资料验收
对外观合格的产品需提供完整的原厂产品说明书文件、 产品检测报告、合 格证等，进口产品需提供原产地的检验报告、合格证，海关批文等。需要进行 复试的材料，现场取样送检送复检单位检验。
1）用户选用加药装置时，首先确定选用规格再根据 投加情况，确定投加方式： 2）根据需要选取助利加药装置各部件的材质、计量 泵型号或供所加药剂的参数; 3）订购系统为几箱几泵，溶液箱材质； 4）计量泵是柱塞泵还是隔膜泵，计量泵过流部分材 质 5）计量泵流量和压力; 6）系统是手动控制还是自动控制; 7）其他对加药装置的特殊要求，搅拌器材质
分）
进口芯 片
国产芯 片
性能稳定
√√
价格低
√
主要用于中央空调：冷水机组，制冷 ；冷却机、冷冻循环水系统；采暖系 统；在供暖、供热的热水循环系统。
序号 3
4
参数名称 全自动加药装置
参数细 特点及注
分
意事项
不锈钢 成本高 碳钢 适中 非金属 低
影响因素
价 性 质 生产周
适用范围
格能 量期
√√ √
电厂的给水、炉水、循环水、废水等处理， 也可用于石油、化工、环保、供水系统等行 业
程
NO.5
疑、考察
NO.6
招 签标订、合定同标
采购
付款方式、供应方式、 获取各品牌联系人和
采购计划和 锁定品牌、初
招标公告、审核、答 发标、
签订合同、下单
第六部分
询价选型注意事项
1
全自动软化水设 2 全程综合水处理
备注意事项
器的注意事项
3
自动加药装置的 注意事项
4
旁流水处理器的 注意事项
5
多功能电子除垢
2 全程综合水处理器的注意事项
1)根据用水系统安装部位的管径来选型，如 用水系统管径200mm，可选择进出水口管径为 200mm的设备。 2) 外形参数表中的水处理量为处理流量范围 3) 设备的压力、温度、结构形式，视系统的 实际情况选定，被处理系统的压力、温度应 取最大值。
3 自动加药装置的注意事项
当水流经高压、高频电磁场时，水中的重碳酸盐中的钙、 镁离子和各重碳酸根离子会在高压、高频电磁场的作用下， 失去化学性、物理性和相互吸引的能力，逐渐形成晶体团沉 入底部，随排污排出，从而达到防垢的目的。
常用类型见下图：
全自动软水器
五
蒸汽锅炉、交换器、蒸 发、空调、直燃机
大
常
用
类 全自动加药装置 型
冷水机组，制冷；冷却机、 冷冻循环水系统；采暖系 统
3）全自动软化水设备选型的分类
全自动软化水设备选型主要依据是需水量、原水硬度及适用场合。 （1）相同出水量的全自动软化水设备有多种型号，可根据实际用水情况选取。 （2）根据原水硬度进行选型：
a 原水硬度≤3m·mol/L时，可以选时间控制型，按设备最大产水量计。 b 原水硬度≤6m·mol/L时，可以按表中设备的最大产水能力选型。 c 原水硬度≤8m·mol/L时，可按设备产水能力的平均值选型。 d 原水硬度8～10m·mol/L，应按设备最小产水能力计算，或采用多级系统。原水 硬度 ≥10m·mol/L，须选用多级处理，一般两级处理可达到要求。 （3） 用水场合：如果配用热水锅炉或其他同类设备，可按全自动软化水设备最高产水 能力选型，如果向蒸汽锅炉供水，一般按锅炉蒸发量的1.2倍与设备产水能力匹配。
器的注意事项
1 全自动软化水设备注意事项
1) 全自动软化水处理设备选型的基本参数
（1） 系统用水时间：既运行时间/小时用水量/ 平均值/峰值。
（2） 所需的软水单位流量(吨/小时)。这由用户 设备的性质和要求决定，以此选定标准型号的全自动 软化水设备。
（3） 周期制水量的设定。在全自动软化水设备型 号设定之后，根据原水硬度，所用树脂的交换工作容 量就可以确定理论周期制水量(吨)。
第三部分
核心参数对比
序号 1 2
参数名称
参数细 分
特点及注意事项
影响因素
价 性 质 生产
格 能 量 周期
适用范围
玻璃钢
耐压低，罐体高 度不宜过高
√
全自动软水器 （树脂罐）
不锈钢
耐压高，罐体高 度不受影响
√√
广泛应用于蒸汽锅炉、交换器、蒸发、 空调、直燃机等系统的补给水的软化
。
碳钢衬 塑
耐压高
√
全程综合水处 理器（电控部
1） 全自动软水器
2） 全程综合水处理器
工作原理：通过活性铁质滤膜，全自动机械过滤器变径孔阻挡及电晕效应场三位一体的 综合过滤体，吸附、浓缩在实际运行工况下各种水系统形成的硬度物质及复合垢，降低其浓 度，达到控制污垢及大部分硬度垢的目的。
3） 全自动加药装置
4、旁通水处理器
5) 多功能电子除垢器
循环水处理采购指导手册汇报
目录
设备简介 品牌简介 核心参数分析 定价机制
采购关键步骤 询价选型注意事项
现场验收 其他注意事项
第一部分
设备简介
1.定义
循环水处理设备，是通过运用物理、化学方式在中央 空调等循环水系统循环过程来实现对水系统进行水质处理， 保障空调系统高效运行的成套设备。2Leabharlann 工作原理类从安装上
旁流水处理器
根据功能
多功能电子除垢器
根据安装方式
类型
油田加药装置 锅炉加药装置 水处理加药装置
固定式 移动式(推车式)
旁流水处理器 循环旁流水处理器 全自动旁流水处理器 循环水旁流水处理器
立式 卧式
3.2性能
不改变水的化学性质，对人体无任何副作用;除垢效果明显;设备体积小，安装简单方 便，可长期无人值守使用;水流经设备以后，可使水变成磁化水，而且对于水中细菌有一 定的抑制和杀灭作用;不腐蚀设备，可延长伺服设备的使用寿命。
√
立式 占空间小
√
旁流水处理器 卧式 占空间大
√
倒置 任意方向 √
运行及控制不需外接任何能源就可以自动清 洗过滤，自动排污，中央空调冷冻、冷却水 系统，工业冷却循环水系统，制冷循环水系 统，各种热交换系统及冷却塔系统，锅炉及 供热系统
立式 占空间小 √
5
多功能电子除垢
器
卧式 占空间大
√
用于中央空调冷却水、冷冻水及采暖水循环 系统，循环水、自来水、地表水、地下水、 海水等水质处理及控制
3.3构成
依据各种原水水质和用户要求的不同，水处理设备的工艺及其结构组成可以分为预 处理系统、精处理系统、后处理系统。
第二部分
品牌简介
循环水处理设备品牌主要有以下5种： ● 品牌性质（进口/合资/国产）：进口/国产 配套 ● 生产厂家/产地：美国/重庆阿图祖净化设备 有限公司 ● 市场占有率/品牌定位：一线 ● 品牌特点/优势：美国AUTOTROL Corporation成立于1964，采用AUTOTROL一贯的 可订制服务，为用户提供专业、实用与可靠的 产品及服务。
安装方式
落地式、旁通连 接
全程综合水 处理器
控制方式
全自动全程水处理 器
智能型全程水处理 器
物化一体全程水处 理器
紫外型全程水处理 器
直通型全程水处理 器
QCZD QCZN QCWH QCZW QCZT
防腐、防垢、杀菌灭藻 全自动排污、在 落地式、旁通连
、过滤排污
线反冲洗
接
防腐、防垢、杀菌灭藻 、过滤排污
外观尺寸验收
对主要材料进场后会同业主、监理等相关主要人员进行品牌、外观尺寸， 完整性进行验收；
