混凝土空心砌块墙体构造柱与门抱框柱设置
砌体墙构造柱设置规范
砌体墙构造柱设置规范篇一:构造柱的设置原则构造柱的设置原则1)应根据砌体结构体系砌体类型结构或构件的受力或稳定要求，以及其他功能或构造要求，在墙体中的规定部位设置构造柱;2)对于荷载较大或层高较高以及层数大于等于8层的砌体结构房屋宜按下列要求设置构造柱:(1)墙体的两端，(2)较大洞口的两侧，(3)房屋纵横墙交界处，(4)构造柱的间距，当按组合墙考虑构造柱受力时，或考虑构造柱提高墙体的稳定性时，其间距不宜大于4M，其他情况不宜大于墙高的1，5――2倍及6M，或按有关的规范执行，(5)构造柱应与圈梁有可靠的连接;3)下列情况宜设构造柱:(1)受力或稳定性不足的小墙垛，(2)跨度较大的梁下墙体的厚度受限制时，于梁下设置，1(3)墙体的比较大如自承重墙或较大时，可在墙的适当部位设置构造柱，以形成带壁柱的墙体满足高厚比和承载力的要求，此时构造柱的间距不宜大于4M，构造柱沿高度横向支点的距离与此同时与构造柱截面宽度之比不宜大于30，构造柱的配筋应满足水平受力的要求。
构造柱是保证墙体的稳定，和梁有关系。
( 1)为提高多层建筑砌体结构的抗震性能，规范要求应在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。
这种钢筋混凝土柱通常就被称为构造柱。
(2)在多层砌体房屋，底层框架及内框架砖砌体中，它的作用一般为:加强纵墙间的连接，是由于构造柱与其相邻的纵横墙以及牙搓相连接并沿墙高每隔500mm设置2 (6 拉结筋，钢筋每边伸入墙内大于1000mm。
一般施工时先砌砖墙后浇筑混凝土柱，这样能增加横墙的结合，可以提高砌体的抗剪承载能力10 % ―30 % ，提高的比例幅度虽然不高但能明显约束墙体开裂，限制出现裂缝。
构造柱与圈梁的共同工作，可以把砖砌体分割包围，当砌体开裂时能迫使裂缝在所包围的范围之内，而不至于进一步扩展。
砌体虽然出现裂缝，但能限制它的错位，使其维持承载能力并能抵消振动能量而不易较早倒塌。
构造柱设置规则
构造柱设置规则
要求：
1、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱
2、当墙长大于5m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱
3、较大洞口两侧、无约束墙端部应设置构造柱
4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通
墙体自由端、较大洞口两侧、T字、十字墙交界处、女儿墙等设置构造柱
1 、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m 时，在该区间加混凝土构造柱分隔；
2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于
2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；
3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁
作用：
1构造柱能够提高砌体的受剪承载力10%~30%左右，提高幅度与墙体高宽比、竖向压力和开洞情况有关；
2、构造柱主要是对砌体起约束作用，使之有较高的变形能力；
3、构造柱应当设置在震害较重、连接构造比较薄弱和易于应力集中的部位。
由于钢筋混凝土构造柱的作用主要在于对墙体的约束，构造上的截面不必很大，但需与各层纵横墙的圈梁或现浇板连接，才能发挥作用。
为保证钢筋混凝土的构造柱的施工质量，构造柱需有外露面。
一般利用马牙茬外露即可。
构造柱设置规范要求
构造柱设置规范要求一、框架结构填充墙：建筑抗震设计规范GB-2010第13.3.4-4条：墙长大于5m 时，墙顶与XXX有拉结；墙长超过8m或层高2倍时，宜设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。
这与12ZG003第38页要求相同。
砌体结构设计规范GB-2011第 6.3.4条填充墙与框架的连接，可根据设计要求采用脱开或不脱开方法。
有抗震设防要求时宜采用填充墙与框架脱开的方法。
1当填充墙与框架采用脱开的方法时，宜符合下列规定:2)填充墙端部应设置构造柱，柱间距宜不大于20倍墙厚且不大于4000mm，柱宽度不小于100mm。
柱竖向钢筋不宜小于~10，箍筋宜为rTR 5，坚向间距不宜大于400mm。
竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不小于30d，焊接时(单面焊)不小于lOd (d为钢筋直径)。
柱顶与框架梁(板)应预留不小于15mm的缝隙，用硅自同胶或其他弹性密封材料封缝。
当填充墙有宽度大于2100mm的洞口时，洞口两侧应加设宽度不小于50mm的单筋混凝土柱;2当添补墙与框架接纳不脱开的方法时，宜符合下列划定:2)当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm时，宜采用钢筋混凝土门窗框;3)添补墙长度超过5m或墙长大于2倍层高时，墙顶与XXX有拉接措施，墙体中部应加设构造柱;墙高度超过4m时宜在墙高中部设置与柱毗连的水平系梁，墙高超过6m时，宜沿墙高每2m设置与柱毗连的水平系梁，梁的截面高度不小于60mm。
6.5.2衡宇顶层墙体，宜根据情况采纳下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。

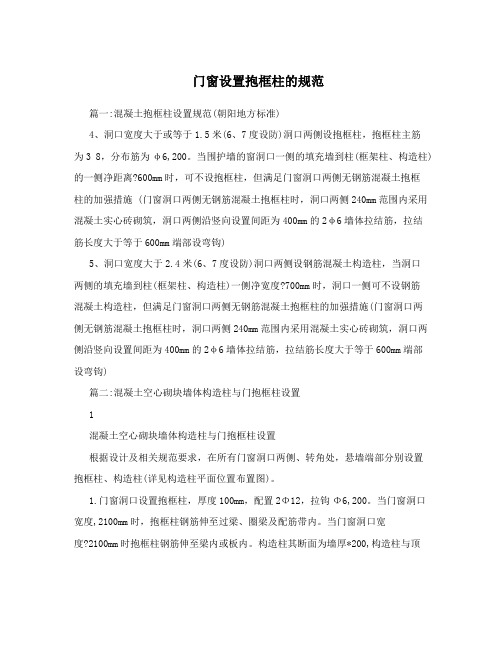

门窗设置抱框柱的规范
门窗设置抱框柱的规范篇一:混凝土抱框柱设置规范(朝阳地方标准)4、洞口宽度大于或等于1.5米(6、7度设防)洞口两侧设抱框柱，抱框柱主筋为3 8，分布筋为φ6,200。
当围护墙的窗洞口一侧的填充墙到柱(框架柱、构造柱)的一侧净距离?600mm时，可不设抱框柱，但满足门窗洞口两侧无钢筋混凝土抱框柱的加强措施 (门窗洞口两侧无钢筋混凝土抱框柱时，洞口两侧240mm范围内采用混凝土实心砖砌筑，洞口两侧沿竖向设置间距为400mm的2φ6墙体拉结筋，拉结筋长度大于等于600mm端部设弯钩)5、洞口宽度大于2.4米(6、7度设防)洞口两侧设钢筋混凝土构造柱，当洞口两侧的填充墙到柱(框架柱、构造柱)一侧净宽度?700mm时，洞口一侧可不设钢筋混凝土构造柱，但满足门窗洞口两侧无钢筋混凝土抱框柱的加强措施(门窗洞口两侧无钢筋混凝土抱框柱时，洞口两侧240mm范围内采用混凝土实心砖砌筑，洞口两侧沿竖向设置间距为400mm的2φ6墙体拉结筋，拉结筋长度大于等于600mm端部设弯钩)篇二:混凝土空心砌块墙体构造柱与门抱框柱设置1混凝土空心砌块墙体构造柱与门抱框柱设置根据设计及相关规范要求，在所有门窗洞口两侧、转角处，悬墙端部分别设置抱框柱、构造柱(详见构造柱平面位置布置图)。
1.门窗洞口设置抱框柱，厚度100mm，配置2Φ12，拉钩Φ6,200。
当门窗洞口宽度,2100mm时，抱框柱钢筋伸至过梁、圈梁及配筋带内。
当门窗洞口宽度?2100mm时抱框柱钢筋伸至梁内或板内。
构造柱其断面为墙厚*200,构造柱与顶板上连接采用结构施工时预留φ12钢筋与主筋搭接长度绑扎，构造柱与顶板下梁、板连接，采用结构施工时预留φ16钢筋与主筋搭接长度绑扎。
2.构造柱应沿整个建筑物高度对正上下贯通，层与层之间构造柱不应相互错位。
突出屋顶的楼梯间、电梯间、构造柱应伸至顶部，并与顶部圈梁、压带连接。
构造柱混凝土保护层厚宜为20mm，且不应小于15mm。
构造柱设置规范要求
构造柱设置规范要求⼀、框架结构填充墙：建筑抗震设计规范GB50011-2010第13.3.4-4条：墙长⼤于5m 时，墙顶与梁宜有拉结；墙长超过8m 或层⾼2 倍时，宜设置钢筋混凝⼟构造柱；墙⾼超过4m 时，墙体半⾼宜设置与柱连接且沿墙全长贯通的钢筋混凝⼟⽔平系梁。
这与12ZG003第38页要求相同。
砌体结构设计规范GB50003-2011第6.3.4 条填充墙与框架的连接，可根据设计要求采⽤脱开或不脱开⽅法。
有抗震设防要求时宜采⽤填充墙与框架脱开的⽅法。
1 当填充墙与框架采⽤脱开的⽅法时，宜符合下列规定:2) 填充墙端部应设置构造柱，柱间距宜不⼤于20 倍墙厚且不⼤于4000mm ，柱宽度不⼩于100mm。
柱竖向钢筋不宜⼩于~10 ，箍筋宜为rTR 5 ，坚向间距不宜⼤于400mm。
竖向钢筋与框架梁或其挑出部分的预埋件或预留钢筋连接，绑扎接头时不⼩于30d ，焊接时(单⾯焊)不⼩于lOd (d 为钢筋直径)。
柱顶与框架梁(板)应预留不⼩于15mm 的缝隙，⽤硅⾃同胶或其他弹性密封材料封缝。
当填充墙有宽度⼤于2100mm 的洞⼝时，洞⼝两侧应加设宽度不⼩于50mm 的单筋混凝⼟柱;2 当填充墙与框架采⽤不脱开的⽅法时，宜符合下列规定:2) 当填充墙有洞⼝时，宜在窗洞⼝的上端或下端、门洞⼝的上端设置钢筋泪凝⼟带，钢筋?昆凝⼟带应与过梁的混凝⼟同时浇筑，其过梁的断⾯及配筋由设计确定。
钢筋混凝⼟带的1昆凝⼟强度等级不⼩于C20 。
当有洞⼝的填充墙尽端⾄门窗洞⼝边距离⼩于240mm 时，宜采⽤钢筋混凝⼟门窗框;3) 填充墙长度超过5m 或墙长⼤于 2 倍层⾼时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙⾼度超过4m 时宜在墙⾼中部设置与柱连接的⽔平系梁，墙⾼超过6m 时，宜沿墙⾼每2m 设置与柱连接的⽔平系梁，梁的截⾯⾼度不⼩于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
⼥⼉墙应设置构造柱，构造柱间距不宜⼤于4m ，构造柱应伸⾄⼥⼉墙顶并与现浇钢筋混凝⼟压顶整浇在⼀起;12g614-1第17页规定门洞⼤于2100mm时门洞两边设置构造柱。
构造柱设置规范要求
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
构造柱设置规范要求内容
1 当填充墙与框架采用脱开的方法时，宜符合下列规定:封缝。
当填充墙有宽度大于2100mm 的洞口时，洞口两侧应加设宽度不小于50mm 的单筋混凝土柱;2 当填充墙与框架采用不脱开的方法时，宜符合下列规定:2) 当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋泪凝土带，钢筋?昆凝土带应与过梁的混凝土同时浇筑，其过梁的断面及配筋由设计确定。
钢筋混凝土带的1昆凝土强度等级不小于C20 。
当有洞口的填充墙尽端至门窗洞口边距离小于240mm 时，宜采用钢筋混凝土门窗框;3) 填充墙长度超过5m 或墙长大于2 倍层高时，墙顶与梁宜有拉接措施，墙体中部应加设构造柱;墙高度超过4m 时宜在墙高中部设置与柱连接的水平系梁，墙高超过6m 时，宜沿墙高每2m 设置与柱连接的水平系梁，梁的截面高度不小于60mm 。
6.5.2房屋顶层墙体，宜根据情况采取下列措施：7。
女儿墙应设置构造柱，构造柱间距不宜大于4m ，构造柱应伸至女儿墙顶并与现浇钢筋混凝土压顶整浇在一起;12g614-1第17页规定门洞大于2100mm时门洞两边设置构造柱。
12g614-1第18页如图所示：窗间墙不得小于1000mm！否则采取1、加钢筋砼独立柱；2、把该处的圈梁改成连梁设置等加固措施。
高层在高规6.1.1.2中有明确规定，若是两个相邻房间的窗，窗间墙不得小于1200mm！GB50011-2010第13.3.4-4与12G614-1中墙长规定似乎有点矛盾。
二、砌体结构：关于多层砖砌体房屋设置钢筋混凝土构造柱要求《建筑抗震设计规范》GB50011-2010 规定：第7.3.1条：1、楼电梯间的四角2、楼梯段上下端对应的墙体处3、外墙四角和对应转角4、错层部位横墙与外纵墙交接处5、大房间内外墙交接处6、较大洞口两侧。
(内墙指不小于2.1m的洞口；外墙在内外墙交接处已设置构造柱时应允许适当放宽，但洞口侧墙体应加强。
)构造柱最小截面240×180mm，纵向钢筋4根12，箍筋间距不宜小于250mm，且柱上下端宜适当加密，构造柱与墙体连接处做马牙槎，并每隔500mm设置2根6的拉结钢筋，拉结钢筋伸入墙体不小于1m，构造柱下端伸入室外地面以下不小于500mm，或与埋深不小于500mm的地圈梁相连。
普通混凝土小型空心砌块墙体砌筑施工方案
普通混凝土小型空心砌块墙体砌筑施工方案一、工程设计要求：本工程砌体采用普通混凝土小型空心砌块。
外墙：±0.000以上为200厚混凝土小型空心砌块。
内墙:±0.000以下：承重墙370厚空心砖；隔墙100~200厚普通混凝土小型空心砌块。
±0。
000以上为200厚普通混凝土小型空心砌块。
±0.000以下砌块强度等级为MU5，水泥砂浆强度等级为Mb5；±0.000以上外围护墙砌块强度等级为MU5，内隔墙砌块强度等级为MU3.5，砌筑砂浆为混合砂浆Mb5。
构造柱设置:当外墙位于悬挑梁上时，应在外墙端部(挑梁端部)设置构造柱；外墙窗口处的（独立）窗间墙未能与框架柱拉结时，应在墙中部设置构造柱和拉结筋；填充墙墙段长度大于层高2倍时，在墙段中部设置构造柱和拉结筋。
构造柱配筋见图集《06SG614-1》第24、25页为4Ф12，箍筋φ6@250（100)，构造柱截面尺寸为240mm×墙厚;小砌块填充墙门洞口抱框做法详见图集《06SG614—1》第30页,抱框柱为100mm×墙厚,配筋主筋为2Ф12,构造筋为φ6@250。
构造柱混凝土标号为C20。
结构构造柱按照结构施工图标注位置留设、配筋，混凝土标号为C30。
水平系梁设置：墙高超过4米或墙上遇有门窗洞口时，应分别在墙体半高处和外墙窗洞的上部及下部，内墙门洞上部设置与柱连接且沿墙贯通的现浇钢筋混凝土水平系梁.框架柱(墙端）植筋钢筋φ10与水平系梁的纵向钢筋φ10连接，详见(06SG614—1)图集第16-20页。
水平系梁截面为（60—100）mm×墙厚，配筋主筋为2φ10，构造筋φ6@300。
过梁做法详见结构施工图18号结构施工总说明中第十一条后砌填充墙过梁做法进行施工.水平系梁混凝土标号为C20。
拉结筋设置：框架结构上拉结筋全部采用植筋，拉结筋为2φ6＠400，两侧距墙边20mm，拉结筋沿墙全长贯通。
混凝土空心砌块墙体构造柱与门抱框柱设置
混凝土空心砌块墙体构造柱与门抱框柱设置第一篇：混凝土空心砌块墙体构造柱与门抱框柱设置混凝土空心砌块墙体构造柱与门抱框柱设置根据设计及相关规范要求，在所有门窗洞口两侧、转角处，悬墙端部分别设置抱框柱、构造柱（详见构造柱平面位置布置图）。
1.门窗洞口设置抱框柱，厚度100mm，配置2Φ12，拉钩Φ6＠200。
当门窗洞口宽度＜2100mm时，抱框柱钢筋伸至过梁、圈梁及配筋带内。
当门窗洞口宽度≥2100mm时抱框柱钢筋伸至梁内或板内。
构造柱其断面为墙厚*200,构造柱与顶板上连接采用结构施工时预留φ12钢筋与主筋搭接长度绑扎，构造柱与顶板下梁、板连接，采用结构施工时预留φ16钢筋与主筋搭接长度绑扎。
2.构造柱应沿整个建筑物高度对正上下贯通，层与层之间构造柱不应相互错位。
突出屋顶的楼梯间、电梯间、构造柱应伸至顶部，并与顶部圈梁、压带连接。
构造柱混凝土保护层厚宜为20mm，且不应小于15mm。
3.混凝土砌块砌体必须设置钢筋混凝土构造柱，在墙体砌筑过程中设置构造柱拉结钢筋，还必须砌成马牙槎。
从每层柱脚开始，先退后进，形成100mm宽，200mm高的凹凸槎口。
柱墙之间采用2Φ6的拉结筋拉结，间距400/600mm，详见下图所示：4.构造柱钢筋绑完后，应先砌墙，后浇筑混凝土。
构造柱应有外露面。
5.模板支设前，必须对其钢筋骨架进行隐蔽工程检验，将接槎处原混凝土表面砂浆软弱层剔凿处理，应将柱根处杂物清理干净，并用压力水冲洗干净。
构造柱模板支设时，要求构造柱两侧模板必须紧贴墙面，支撑牢固，严禁板缝漏浆。
浇灌混凝土前，必须先将砌体与木模板浇水湿润，然后再浇入与混凝土配比相同的50mm厚水泥砂浆，要求混凝土采用分层浇灌振捣，每层浇灌厚度≤400mm，确保每层凹型槎口的腋部混凝土振捣密实后，再浇注下一层混凝土，直至完成。
后砌墙构造柱第二篇：构造柱设置要求（最终版）1、当无混凝土墙(柱)分隔的直段长度,120(或100)厚墙超过3.6m，180(或190)厚墙超过5m时，在该区间加混凝土构造柱分隔；2、120(或100)厚墙当墙高小于等于3米时,开洞宽度小于等于2.4m,若不满足时应加构造柱或钢筋混凝土水平系梁；3、180(或190)厚墙当墙高小于等于4m,开洞宽度小于等于3.5m,若不满足时应加构造柱或钢筋混凝土水平系梁1、墙体转角处无框架柱时、不同厚度墙体交接处，应设置构造柱2、当墙长大于5m（或墙长超过层高2倍）时，应该在墙长中部（遇有洞口在洞口边）设置构造柱3、较大洞口两侧、无约束墙端部应设置构造柱4、构造柱与墙体拉结筋为2Φ6@500，沿墙体全长贯通主要还是根据图纸设计要求在定建筑抗震设计规范GB50011-2010，明天开始实施的那本。
混凝土抱框柱设置规范
4、洞口宽度大于或等于米（6、7度设防）洞口两侧设抱框柱，抱框柱主筋为38，分布筋为φ6＠200。
当围护墙的窗洞口一侧的填充墙到柱（框架柱、构造柱）的一侧净距离≤600mm时，可不设抱框柱，但满足门窗洞口两侧无钢筋混凝土抱框柱的加强措施（门窗洞口两侧无钢筋混凝土抱框柱时，洞口两侧240mm范围内采用混凝土实心砖砌筑，洞口两侧沿竖向设置间距为400mm的2φ6墙体拉结筋，拉结筋长度大于等于600mm端部设弯钩）
5、洞口宽度大于米（
6、7度设防）洞口两侧设钢筋混凝土构造柱，当洞口两侧的填充墙到柱（框架柱、构造柱）一侧净宽度≤700mm时，洞口一侧可不设钢筋混凝土构造柱，但满足门窗洞口两侧无钢筋混凝土抱框柱的加强措施（门窗洞口两侧无钢筋混凝土抱框柱时，洞口两侧240mm范围内采用混凝土实心砖砌筑，洞口两侧沿竖向设置间距为400mm的2φ6墙体拉结筋，拉结筋长度大于等于600mm端部设弯钩）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土空心砌块墙体构造柱与门抱框柱设置
根据设计及相关规范要求，在所有门窗洞口两侧、转角处，悬墙端部分别设置抱框柱、构造柱（详见构造柱平面位置布置图）。
1.门窗洞口设置抱框柱，厚度100mm，配置2Φ12，拉钩Φ6＠200。
当门窗洞口宽度＜2100mm时，抱框柱钢筋伸至过梁、圈梁及配
筋带内。
当门窗洞口宽度≥2100mm时抱框柱钢筋伸至梁内或板内。
构造柱其断面为墙厚*200,构造柱与顶板上连接采用结构施
工时预留φ12钢筋与主筋搭接长度绑扎，构造柱与顶板下梁、
板连接，采用结构施工时预留φ16钢筋与主筋搭接长度绑扎。
2.构造柱应沿整个建筑物高度对正上下贯通，层与层之间构造柱不应相互错位。
突出屋顶的楼梯间、电梯间、构造柱应伸至顶部，并与顶部圈梁、压带连接。
构造柱混凝土保护层厚宜为20mm，
且不应小于15mm。
3.混凝土砌块砌体必须设置钢筋混凝土构造柱，在墙体砌筑过程中设置构造柱拉结钢筋，还必须砌成马牙槎。
从每层柱脚开始，先退后进，形成100mm宽，200mm高的凹凸槎口。
柱墙之间采用
2Φ6的拉结筋拉结，间距400/600mm，详见下图所示：
4.构造柱钢筋绑完后，应先砌墙，后浇筑混凝土。
构造柱应有外露面。
5.模板支设前，必须对其钢筋骨架进行隐蔽工程检验，将接槎处原混凝土表面砂浆软弱层剔凿处理，应将柱根处杂物清理干净，并用压力水冲洗干净。
构造柱模板支设时，要求构造柱两侧模板必须紧贴墙面，支撑牢固，严禁板缝漏浆。
浇灌混凝土前，必须先将砌体与木模板浇水湿润，然后再浇入与混凝土配比相同的
50mm厚水泥砂浆，要求混凝土采用分层浇灌振捣，每层浇灌厚
度≤400mm，确保每层凹型槎口的腋部混凝土振捣密实后，再浇
注下一层混凝土，直至完成。
后砌墙构造柱。
