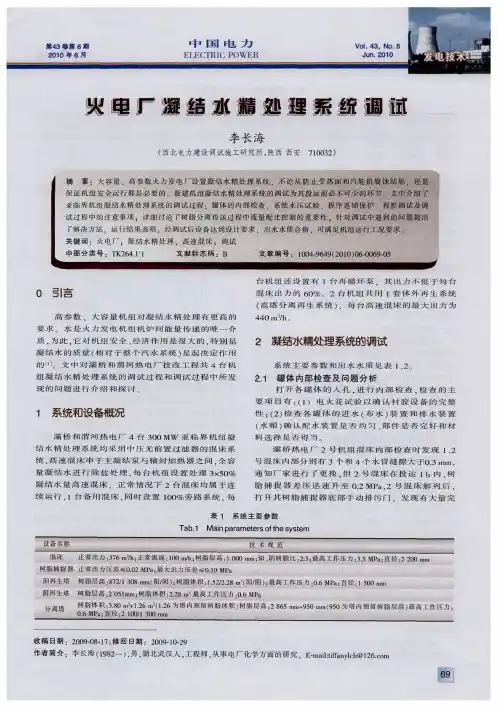

火电厂凝结水精处理系统调试
运前的酸洗．大量铁腐蚀产物及残留在管系中的结
垢物质都将在运行中随凝结水带入整个水汽系统．造成不同的污染…。为充分发挥凝结水精处理系统作用，灞桥和渭河热电厂４台机组，锅炉点火后约１ｄ。都较早地投运凝结水精处理系统。考虑到投运初期高速混床系统主要发挥着除硅、吸附和过滤悬浮细小固体杂质颗粒的作用，在整套肩动初期．结合水质实际状况．在保证蒸汽品质合格前提下混床出水指标适当放宽，避免频繁再生。主要控制值为：ＳｉＯ：小于等于３０斗ｇ，Ｌ、Ｆｅ小于等于１５斗ｇ，Ｌ、压差小于等于０．３ＭＰａ。当水汽逐步正常后混床各指标按正常运行状态进行控制。由于高速混床较早地投运．灞桥和渭河热电厂４台机组整套启动期间水汽品质合格率均在９５％以上。
３．１高速混床投运后净水作用
以渭河热电厂２号机组为例．机组于２００９年５月２日点火．高速混床于２００９—０５－０３Ｔ１８：００投运．投运后２４ｈ混床出水、凝结水、给水系统硅质量浓度变化趋势见图２。由图２可看出当高速混床投运后。凝结水、给水系统的硅质量浓度分别由１５８．８¨玑和１２３．４斗ｇ／Ｌ下降至２３．６ＩＪ，ｇ／Ｌ和４５．２斗∥Ｌ，给水系统硅虽然有波动．但下降趋势依然明显。
图２精处理投运后对凝结水和给水的影响Ｆｉｇ．２Ｅｆｆｅｃｔｏｆｃｏｎｄｅｎｓａｔｅｐｏｌｉｓｈｉｎｇｔｏｃｏｎｄｅｎｓａｔｅ
ａｎｄｆｅｅｄ－ｗａｔｅｒ
３．２高速混床投运后防腐作用
混床投运初期．树脂失效后倒置分离塔．从窥视孔观察树脂由于吸附大量杂质已经变黑．反洗过程中可观察到大量铁渣和悬浮物．树脂擦洗后出水发黑。如果这蝗杂质进入锅炉．铁腐蚀产物和结垢杂质会在锅炉蒸发面Ｅ沉积使锅炉热效率下降并发生垢下腐蚀，引起安全事故部分杂质随减温水和蒸汽带入汽轮机．在叶片和气流通道上积盐．同样引起汽轮机效率下降和设备腐蚀等。高速混床系统能有效地将大量的铁腐蚀产物和结垢物质拦截．并清除到热力系统外，减轻了热力系统的腐蚀．４调试过程中遇到的问题及建议
（１）灞桥和渭河热电厂高速混床承压及严密性试验中压力最高只升到３．０ＭＰａ．试运过程中混床系统渗漏点较多，虽多次消缺．混床入口流景孔板法兰处仍有渗漏．建议应更换混床入口流量孔板垫。另外．为了精处理系统更加安全稳定地运行．建议将精处理系统重新打压．压力需大于等于３．５ＭＰａ。
（２）渭河热电厂精处理系统调试初期．由于碱罐安装于室外。且碱管道埋于地沟．系统都末做保温．冬天温度较低．碱罐和管道都冻住．严重影响阴树脂再生．多次疏通未果，最后用火焊进行烘烤。并逐段割管检查。疏通后立即进行保温和增加碱系统伴热．问题得以解决。由于冬天温度较低．碱液容易结晶，建议将碱罐系统安装于室内．若温度较低应提前投系统伴热。
（３）树脂输送分气送、水送、和气／水合送３种方式。渭河和灞桥热电厂树脂输送以气送为主．气／水合送为辅。在树脂传送过程中压缩空气压力控制在Ｏ．２～０．３ＭＰａ较适宜。压力过高．树脂传送时管道振动较大；压力太低，由于树脂传送管路较长．弯头多，压头损失较大。树脂传送速度较慢。冲洗水泵扬程应大于等于４０ｍ。渭河热电厂气／水合送时，由于冲洗水泵扬程为２０ｍ．导致罐体进水不畅．建议应将冲洗水泵扬程更换为５０ｍ。
（４）渭河热电厂１号机组Ｂ混床在试运过程中．树脂倒出后．从窥视孔观察Ｆ部穹形孑Ｌ板发现底部有螺丝脱落．打开人孔后．发现实为顶郜布水装置边缘的３根拉筋和３颗螺丝脱落．经检查分析为拉筋焊接不牢而掉落，通知厂家消缺后．问题得以解决。
（５）渭河热电厂２号机组Ｃ混床在投运前升压检漏时．从Ｃ混床进出水差压变送器排污发现有树脂流出．初步判断为混床内部水帽松动导致树脂流出．将树脂倒出后．打开Ｃ混床人孑Ｌ．发现实际为Ｃ混床底部穹形孔板变形导致树脂流出（见图３）。消缺后．问题得以解决。
图３混床底部孔板变形
Ｆｉｇ．３Ｂｒｏｋｅｎｐｌａｔｅｏｆ
ｍｉｘ—ｂｅｄ
火电厂凝结水精处理系统调试
作者：李长海， LI Chang-hai
作者单位：西北电力建设调试施工研究所,陕西,西安,710032
刊名：
中国电力
英文刊名：ELECTRIC POWER
年，卷(期)：2010,43(6)
被引用次数：4次
参考文献(6条)
1.李锐;何世德;张占梅凝结水精处理现状及新技术应用研究[期刊论文]-水处理技术 2009(02)
2.仲兆刚凝结水高速混床出水氯离子含量的控制[期刊论文]-电力建设 2003(02)
3.孔寅初电厂凝结水精处理系统调试[期刊论文]-清洗世界 2005(08)
4.张富礼;谢静祥凝结水精处理系统的合理选择[期刊论文]-中国电力 2001(11)
5.阎志国;于尊君高塔分离技术用于凝结水精处理中的流量控制[期刊论文]-电力建设 2005(06)
6.喻哑非;丁华仁鄂州电厂凝结水精处理混床投运研究[期刊论文]-湖北电力 2000(01)
本文读者也读过(10条)
1.张宝军.Zhang Baojun凝结水精处理调试中的问题与对策[期刊论文]-给水排水2010,36(7)
2.韩隶传.李志刚.HAN Li-chuan.LI Zhi-gang凝结水精处理混床机理和应用研究[期刊论文]-中国电力
2007,40(12)
3.李锐.何世德.张占梅.周高飞.LI Rui.HE Shi-de.ZHANG Zhan-mei.ZHOU Gao-fei凝结水精处理现状及新技术应用研究[期刊论文]-水处理技术2009,35(2)
4.杨红艳.Yang Hong-yan提高凝结水精处理混床制水量的途径[期刊论文]-华北电力技术2007(10)
5.游喆.陆培平.黄兴德.赵凤娟.YOU Zhe.LU Pei-ping.HUANG Xing-de.ZHAO Feng-juan凝结水精处理运行控制方式探讨[期刊论文]-净水技术2009,28(6)
6.赵永梅.杨敬佩凝结水精处理高混的运行及再生工艺分析和优化[期刊论文]-科技与生活2010(7)
7.王永生.武哲.秦峰.WANG Yong-sheng.WU Zhe.QIN Feng凝结水精处理系统优化设计[期刊论文]-东北电力技术2009,30(12)
8.李润涛.李伟涛.韩怀明.孙洪涛.LI Run-tao.LI Wei-tao.HAN Huai-ming.SUN Hong-tao凝结水精处理装置问题分析及处理[期刊论文]-吉林电力2010,38(5)
9.阎志国.于尊君.Yan Zhiguo.Yu Zunjun高塔分离技术用于凝结水精处理中的流量控制[期刊论文]-电力建设2005,26(6)
10.李长海.张雅潇.LI Changhai.Zhang Yaxiao高速精处理混床在实际运行中的优化分析[期刊论文]-电站辅机2010,31(1)
引证文献(4条)
1.张家虎超超临界机组凝结水精处理系统调试探析[期刊论文]-机电信息 2013(9)
2.张文耀.刘伟.朱愉洁.王引柱精处理系统调试过程中存在的问题及处理措施[期刊论文]-内蒙古电力技术
2011(5)
3.杨涛.吴培瑛.薛昌刚.吕志高凝结水精处理系统调试中的问题及处理措施[期刊论文]-华电技术 2013(3)
4.李长海.党小建.裴胜.孙安良.张维贤.李卫超临界机组试运期间水汽品质的改善[期刊论文]-陕西电力 2014(3)
引用本文格式：李长海.LI Chang-hai火电厂凝结水精处理系统调试[期刊论文]-中国电力 2010(6)
