50kw玉柴柴油发电机组型号技术参数
柴油发电机组配置及技术参数
功能：具有自动启动/手动启动控制，充电器在发电机组运行状态下对电池充电,维持电池电压。可选择中文/英文显示，主菜单及控制参数在线设置，运行参数翻页分别显示。
具有发电机相电压、线电压、电流、频率、功率因数、机油压力、冷却水温度、转速、运行累计时、电池电压等参数显示。控制器具有充电失败、电池低压、低油压、高水温、超速、低速、电压高、电压低、电流高、启动失败、停机失败、紧急停机等保护功能。
结构
类型
冷却方式
燃料流发电机
励磁方式
转子、定子线圈绝缘等级
防护等级
电压（V）
电压波动率（%）
电压瞬态调整率（%）
电压稳态调整率（%）
电压稳定时间
频率（rpm）
频率波动率（%）
频率瞬态调整率（%）
频率稳态调整率（%）
波形失真率
机组空载电压整定范围
短路维护电流
四、柴油发电机组智能控制系统
柴油发电机组配置及技术参数
项目
内容
一、柴油发电机组
功率（KW/KVA）
额定输出电压（V）
频率（Hz）
额定转速（r/min）
额定功率因数
机组电流（A）
机组重量（kg）
机组尺寸（长×宽×高mm）
燃油标准
启动电压(V)
启动、停机方式
海拔高度(M)
环境温度
二、配套柴油发动机
气缸直径（mm）
气缸行程（mm）
气缸数量
50kw柴油发电机
最大输出功率(kw/kva)： 额定功率(kw/kva)： 功率因素(cos)： 额定电流（A）： 相数： 启动方式： 噪音水平(Dba/7m) ： 发动机型号： 缸数： 缸径×行程(mm)： 耗油量(≦g/kw.h)： 尺寸(LxWxH)(mm)： 净重(kg)：
按照发电机输出电压和频率分类
• 可分为交流发电机组和直流发电机组。其 中交流发电机组，包括中频400Hz和工频 50Hz，对于50Hz工频，中小型发电机的标 定电压一般为400V;大型发电机的标定电压 一般为6.3-10.5kv。
按照同步发电机的励磁方式分类
• 可分为旋转交流励磁机和禁止励磁机。 • 1) 旋转交流励磁机励磁系统，包括交流励 磁机禁止整流器系统和无刷励磁系统。 • 2) 静止励磁机励磁系统，包括电压源静止 励磁机励磁系统交流侧串联复合电压源静 止励磁机励磁系统和谐波(或基波)辅助绕组 励磁系统。
按照转速高低分类
• 可分为高速柴油发电机组、中速柴油发电 机组和低速柴油发电机组。 • 1)高速柴油发电机组的转速大于1000r/min。 • 2)中速柴油发电机组的转速小于500r/min。 • 3)低速柴油发电机组的转速小于500r/min。
按照使用条件分类
• 可分为陆用柴油发电机组、船用柴油发电 机组、挂车式柴油发电机组和汽车式柴油 发电机组。其中陆用柴油发电机组，包括 移动式和固定式。陆用机组又可分为普通 型、自动化型、低噪声型、低噪声自动化 型四种。
柴油发电机组技术参数说明
柴油机***********************************************************************************************************※功率说明额定功率它适用于替代市电在变化的负载下无时间限制地供电。
对于变化的负载而言，平均每12 工作小时有一个小时可以有10%的超载能力，但每年超载运行累计不超过25 小时。
每250 工作小时变化的负载不可超过额定功率的70%，每年在100%额定功率下运行累计不可超过500 小时。
备用功率相当于在正常电源中断时运行连续发电的功率。
它适用于在建立良好电网的地区，市电断电的情况下，在变化的负载下提供备用功率。
此功率没有超载能力。
每年在100%额定功率下运行累计不可超过25小时。
每年累计运行时间不可超过200 小时，发动机最多使用80%的负载因素。
※功率修正发动机功率依据ISO3046标准大气条件，100kpa大气压，25C进气温度及30%相对温度来设定。
如果现场条件与标准条件不同，则必须按照相应的发动机功率修正程序修正发动机的输出功率。
修正程序考虑到海拔高度、相对温度和环境温度等负面影响，来降低相对于标准大气状态下的发动机最大输出功率。
若不修正，可能导致排气温度升高、排烟量增加及涡轮增压器转速升高。
※负载承受特性机组在突然加载时，发动机必须有足够的频率恢复能力。
频率下降反应主要取决于涡轮增压器的惯性，其次是燃油系统。
※冷却系统大皇冠柴油发电机组标准配置采用自带风扇闭式循环液体冷却方式。
其冷却系统循环回路包括水泵、发动机缸体与盖内的水管、节温器、节温器体与水泵间的旁通管、散热水箱、管路和软管扩机油冷却器。
对于非标准机组，如分体散热水箱型机组，水箱散热器由热交换器代替，同时还有补充水箱和远程冷却风扇等，如远程冷却风扇安装位置相对较高，还应增加过渡水箱，以防止热交换器因内压大而损坏。
※ 冷却液机组冷却液有以下三种功能：1 、提供足够的热传递能力2、防止冷却系统内金属材料锈蚀3、提供足够的防冻保护冷却液可以由水和防冻液或水和防锈液混合组成，其中，水的PH 值应在7—7.5 之间，通常建议选用纯净水。
玉柴系列柴油发电机组各功率段参数列表
主用备用HQY20GF 20/2522/2836YC4F40-D204102×120 3.9HQY22GF 22/2824/3039.6YC4F40-D204102×120 3.9HQY24GF 24/3026/3343.2YC4F40-D204102×120 3.9HQY30GF 30/37.533/41.2554YC4115ZD 4102×120 3.9HQY32GF 32/4035/4457.6YC4D60-214108×115 4.214HQY34GF 34/4337/4761.2YC4D60-214108×115 4.214HQY40GF 40/5044/5572YC4D60-214108×115 4.214HQY48GF 48/6053/6686.4YC4D85Z-D204108×125 6.871HQY58GF 48/6053/66104.4YC4D90Z-D204108×115 4.214HQY68GF 58/7364/80122.4YC4A100Z-D204108×132 4.837HQY80GF 68/8574/94144YC6B135Z-D206108×125 6.871HQY96GF80/10088/110172.8YC6B155L-D216108×125 6.871HQY112GF 96/120106/132201.6YC6B180L-D206108×125 6.871HQY128GF 112/140123/154230.4YC6B180L-D206108×125 6.871HQY144GF 128/160141/176691.2YC6A200L-D206108×1257.255HQY160GF 144/180158/198288YC6230L-D206114×1257.255HQY184GF 160/200176/220331.2YC6G245L-206112×1327.8HQY200GF 184/230202/253360YC6M350L-D206120×1459.839HQY240GF 200/250220/275432YC6M350L-D206120×1459.839HQY260GF 240/300264/330468YC6MJ480L-D206123×14511.726HQY280GF 260/325286/358504YC6MJ480L-D206123×14511.726HQY304GF 280/350308/385547.2YC6T550L-D216145×16516.35HQY320GF 304/380334/418576YC6T550L-D216145×16516.35玉柴系列柴油发电机组各功率段排气量(L)机组型号输出功率(KW)电流(A)柴油机型号缸数缸径×行程（mm）HQY350GF320/400352/440630YC6T550L-D216145×16516.35 HQY400GF400/500440/550720YC6T600L-D226145×16516.35 HQY450GF450/563495/619810YC6T700L-D206145×16516.35 HQY500GF500/625550/688900YC6TD780L-6152×18019.598D201951800×760×1430800详细参数1951800×760×1430830详细参数1951800×760×1430846详细参数1951800×760×1430880详细参数1951800×760×1430896详细参数1951800×760×1430906详细参数1951900×760×14301030详细参数2291900×760×14301050详细参数2202150×830×14961215详细参数2202150×830×14961255详细参数2202150×830×14961300详细参数2202150×830×14961335详细参数2202150×830×14961425详细参数2202450×850×15161695详细参数2202450×850×15161815详细参数2202540×945×15501874详细参数2202540×945×15502020详细参数2202540×945×15502080详细参数2203150×1120×16302970详细参数2203100×1100×16353198详细参数2203100×1100×16353198详细参数2203250×1190×17003200详细参数2203300×1150×17003260详细参数功率段参数列表价格咨询燃油消耗率（g/kw.h ）机组尺寸（mm L×W×H）机组重量（kg）技术咨询详细参数2203300×1150×17003260详细参数2203500×1375×19803950详细参数2203700×1750×20304200详细参数2203700×1750×20304200详细参数。
50KW柴油发电机组技术参数
50KW柴油发电机组技术参数品牌：星光牌柴油发电机组整机技术参数机组在一定的三相对称负载下，在其中一相上再加25％额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，能正常工作；线电压的最大（或最小值与三相电压平均值差不超过三相电压平均值的5％）；机组的空载电压整定范围不小于95％－105％额定电压。
机组电压和频率的电气指标不超过下表的规定值机组无故障运行间隔不小于1500h。
机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。
发动机参数：里卡多R4105ZD发电机技术参数：上海科浦TFW2-50-4电机性能简介短路特征；发电机突然短路时，发电机负励磁机固有特性使用发电机约3倍额定电流的持续短路电流，允许短路电流持续时间为3S。
强励特征：发电机由于结构上的特点，特别付励磁机的设置，在负载增加的瞬间会出现正反馈的复励过程。
工作方式：发电机在空载额定电压时，加上相当于25％额定功率的三相对称负载（功能因数conФ＝0.8滞后），然后在任相上再加25％额定功率的电阻负载，能够长期工作，此时，三相线电压中的最大值（最小值）与三相线电压平均值之差不超过三相线电压平均值的5％。
过载能力：发电机能在热态下过载10％，运行1h，而无过热损坏。
短时过电流：发电机能承受功率因数为0.5（滞后）、150％额定电流，历时2min，而不发生有害变形。
超速：发电机在空载状态下允许承受120％额定转速，历时2mni。
振动：发电机的振动符合国际GB10068.2的规定。
突然短路：发电机人工承受空载额定电压下的冲击短路电流，历时3S而不发生损坏及有害变形。
波形：发电机未额定电压和额定频率时的空载线电压踊形正弦性几率不超过5％。
其线电压的电话谐波因素（THF）不大于5％。
绝缘等级：发电机的定子、转子及励磁机采用H级绝缘。
配套附件1、启动蓄电池（两只）。
2、机组随机专用工具1套。
3、机组随机文件（资料）1套。

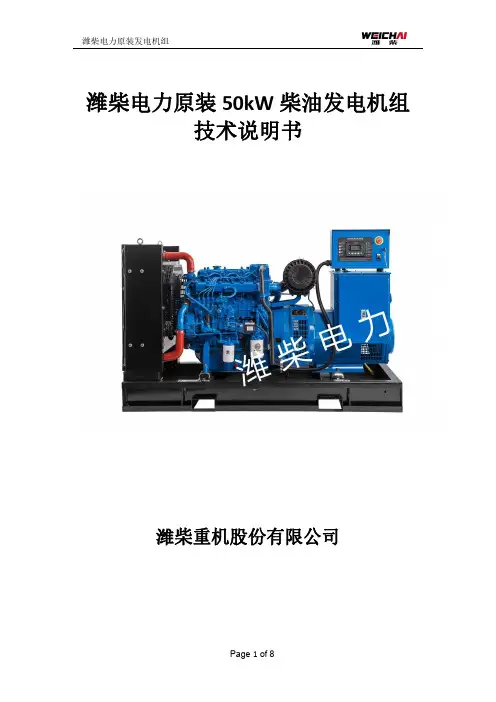

潍柴电力原装 50kW 柴油发电机组技术说明书
潍柴电力原装50kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG68.5/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP4.1D66E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-62.5-4/0.4智能控制器品牌潍柴智能控制器型号WHC系列机组尺寸（mm）1899×925×1219机组重量（kg）940二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG68.5/B1额定功率/容量（kW/kVA）50/62.5备用功率/容量（kW/kVA）55/68.5额定电压（V）400/230额定频率（Hz）50额定电流（A）90额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC24V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP21控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG68.5/B1柴油机品牌潍柴型号WP4.1D66E200功率（kW）66额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数4缸径/行程（mm）89/92排气量（L） 2.3燃油系统机械泵调速方式电子调速机油容量（L）13防冻液容量（L）18启动方式DC24V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG68.5/B1发电机发电机品牌潍柴型号WHA-62.5-4/0.4额定功率（kW）50额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）90额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP21八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG68.5/B1经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤85“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
50kw发电机组与50千瓦柴油发电机组价格
50kw发电机组与50千瓦柴油发电机组价格标题: 50kw康明斯柴油发电机与50康明斯千瓦发电机组价格型号：HQ50CMXNGF价格：【相关查询】主要技术参数：康明斯是全球最大的独立发动机制造商，产品线包括柴油和代用燃料发动机、发动机关键零部件（燃油系统、控制系统、进气处理、滤清系统和尾气处理系统）以及发电系统。
康明斯通过其在全球190多个国家和地区的600多家分销机构和6500多个经销商网点向客户提供服务。
标题: 50kw康明斯静音柴油发电机与50千瓦康明斯静音发电机组价格型号：HQ50CMXNGF价格：【相关查询】主要技术参数：1. 进排风口的合理设计。
发电机组的动力部分属于内燃机，因此，在机组运行的过程中需要足够的空气流动来保障发动机的充分燃烧以及散发掉工作时产生的大量热量。
如果，近排风量比例失衡，则会影响到发电机组的正常运行，从而，会导致发电机组高水温、功率达不到额定要求等等。
机组长时间在高温条件下工作则会影响机组寿命。
2. 消音材料的选择。
利用特殊的棉来吸纳声音，从而起到消音作用。
还有一种方法，效果比较好，就是采取孔网式消音材料和消音棉相结合处理噪音。
3. 外观结构设计，该产品基于人性化设计，便于观测机组的运行状况，能迅速的采取手动紧急停机，进排风量经过严格计算，采用整体式拆装方法，便于后续维修作业。
圆角式设计，美观。
标题: 50kw潍柴柴油发电机与50千瓦潍柴发电机组价格型号：HQ50WPXNGF价格：【相关查询】主要技术参数：潍柴柴油发电机组是指由某某潍柴控股集团旗下全资子公司潍柴重机（潍坊）发电设备某某生产的，使用潍柴集团自主研发生产的发动机，配套知名品牌发电机，机组制造、试验执行GB/T2820标准。
潍柴集团发电机组是中国发电机组生产规模最大，历史最悠久，装备最先进，优势资源集成度最高的研发和生产制造基地。
潍柴发电机组广泛应用于船舶、国防、通讯、石油、医疗、矿山、野外救援、农牧业及电源等标题: 50kw潍柴静音柴油发电机与50千瓦潍柴静音发电机组价格型号：HQ50WPXNGF价格：【相关查询】主要技术参数：静音柴油发电机组，柴油发电机组是引进国外低噪音发电机和发动机技术而精心设计的；设计理念先进，品种齐全。
柴油发电机组主要技术参数表
柴油发电机组主要技术参数表Ll日常维护 (220)1.2 每50小时 (221)1.3 每250 小时 (221)1.4 每400 小时 (221)1.5 每800 小时 (221)1.6 每1200 小时 (222)L 7 每2400 小时 (222)1.8 每6个月 (222)1.9 每12个月 (222)1.10 每24 个月 (222)LIl运行故障分析 (223)1.12 10号柴油发电机 (234)日常维护清洁机组表面；检查水箱冷却液面；液面应尽可能接近填口盖焊接面下3cm处，建议不要超出。
检查空气滤清器堵塞情况；检查柴油机润滑油油面。
着重检查各旋转部件螺栓,特别是喷油泵、水泵、皮带轮、风扇等连接螺栓，必要时停机处理。
检查是否有三漏现象，必要时清理；排除在运转中所发现的简易故障及不正常现象；面清洁机组表面。
每50小时除完成上述班次保养项目外，增加下列工作：如有离合器脱离，请润滑离合器解脱轴承（适用于每天松档15~20次以上，否则每400小时）；用润滑脂时，用量要少，以免挤出。
检查电池，电池液面应位于极板上约IOomnl处，并测量电池电压，必要时充满。
检查是否有三液泄漏现象；检查三滤系统是否良好，必要时更换；检查并调整风扇皮带松紧度；必要时添加或更换水箱和机体内的冷却水；检查发电机及电控部分各接线线头是否牢靠。
每250小时换机油（热机时把油排出）。
新机组初运行到50小时后，应更换全部机油和滤清器。
（机油等级不低于API-CE级）。
热油可引起烫伤。
更换机油滤清器和分流滤清器。
用专用工具取下滤清器。
确保向新的滤清器倒满机油，以排干其中的空气，然后用手拧上，密封垫触上后，再拧3/4圈。
启动机组检查是否有漏油现象，停机检查油面。
更换空气滤清器；更换柴油滤清器；用专用工具拆下柴油滤清器。
向新的滤清器中灌满柴油，然后用手拧上。
衬垫触上后再拧1〜2圈。
检查并调整气门间隙；检查发电机轴承温度是否正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
50kw玉柴柴油发电机组型号技术参数
柴油发电机组型号YZ50YC生产厂家翼中动力
机组功率（kw）50最大输出电流（A）90
频率（Hz）50转速（rpm）1500
输出电压（V）400/230机组燃油耗(g/Kw*h)200
相数/线数三相四线功率因素COSΦ=0.8（滞后）外型尺寸（mm）1850*700*1150重量（kg）750
50kw玉柴柴油发电机组柴油机技术参数
柴油机型号YC4D85Z-D20
柴油机品牌广西玉柴柴油机功率（kw）60.5
冷却方式闭式水冷却启动方式24V直流电启动
气缸数4缸径行程（mm）108*115
气缸排列方式直列供油方式直喷
50kw玉柴柴油发电机组发电机技术参数
发电机型号YZ-50
发电机材质全铜无刷绝缘等级H
电压控制方式AVR电压≤4%
防护等级IP23调压方式自动调压。
