热塑性树脂
用聚氯乙烯塑料袋盛装食品，尤其不能盛装含油类的食品。
另外，聚氯乙烯塑料制品在较高温度下，如50度左右就会慢慢地分解出氯化氢气体， 这种气体对人体有害，因此聚氯乙烯制品不宜作为食品的包装物。 电木(酚醛塑料)含有游离苯酚和甲醛，对人体有一定毒性，不适合存放食品和作食 品包装。电玉(尿醛塑料)虽然无嗅无味，但在100 度沸水中或用作盛放醋类食品时，会 有游离甲醛析出，对人体有害，所以也不适于作为食具或食品包装。 废旧塑料(有的可 能添加少许新料 ) 的更新品，因其成分复杂，很难保证不带有毒性，故一般也不可用来 作为食品盛具和包装物。
2
第二章 基体材料 第五节热塑性树脂
二、 热塑性树脂的基本性能 1、力学性能
决定合成树脂力学性能的结 构因素有以下五个:
热塑性树脂与热固性树脂在结构上的差别：
前者的大分子链为线型结构，而后者的大分 子链为体型网状结构。 由于这一结构上的差别，使热塑性树脂与热 固性树脂相比在力学性能上有以下 3 个显著特点 ，
第二章 基体材料
第五节热塑性树脂
一、概述
热塑性树脂是指具有线型或分枝型结构的有机高分子化合物。 典型代表:聚烯烃、氟树脂、聚酰胺、聚酯、聚碳酸酯、聚甲醛、聚丙
烯腈-丁二烯-苯乙烯(ABS树脂)、聚苯乙烯-丙烯腈(SAN或AS树脂)等。
优点:是遇热软化或熔融而处于可塑性状态，冷却后又变坚硬，
而且这一过程可以反复进行。
头-尾连接
聚氯乙烯的最大特点是阻燃，因此被广泛用于防火应用。但是聚氯乙烯 在燃烧过程中会释放出氯化氢和其他有毒气体,例如二恶英。 聚氯乙烯的燃烧分为两步。先在240℃-340℃燃烧分解出氯化氢气体和含 有双键的二烯烃，然后在400-470℃发生碳的燃烧。
6
第二章 基体材料
第五节热塑性树脂
Hale Waihona Puke 三、 复合材料常用热塑性树脂
9
小常识
PVC 有 哪 些 污 染 ？
常规的PVC等材料的电线电缆是相当严重的污染源。在制造、使用及废弃处理时，都会 产生大量的二恶英、卤氢酸、铅等有害物质；PVC材料燃烧时会发生很大的浓烟，并产生有 害的HCL气体；而且大部分PVC材料中含有Pb（铅）、Cd（镉）等（用作电缆稳定剂）多种 有害重金属，会对人体健康造成一定的危害；焚烧或掩埋后，会造成对土壤和水源的污染。
料中的增塑剂，主要使用对苯二甲酸二丁酯、邻苯二甲酸二辛酯等，这些化学品都有毒
性，聚氯乙烯的防老剂硬脂酸铅盐也是有毒的。含铅盐防老剂的聚氯乙烯 (PVC) 制品和 乙醇、乙醚及其他溶剂接触会析出铅。含铅盐的聚氯乙烯用作食品包装与油条、炸糕、 炸鱼、熟肉类制品、蛋糕点心类食品相遇，就会使铅分子扩散到油脂中去，所以不能使
硬质聚氯乙烯(末添加增塑刑)具有良好的力学性能、耐候性和耐燃性， 可以单独用作结构材料。硬质聚氯乙烯可用增强材料 (例如玻璃纤维 )进行 增强，增强后的聚氯乙烯强度与刚度可增加数倍，但热扭变温度无显著提 高。 聚氯乙烯有较好的化学稳定性。除了浓硫酸 (浓度超过 90％)和50％以上 的浓硝酸以外，聚氯乙烯耐酸、碱的性能良好，并耐大多数油类、脂肪和醇 类的侵蚀，但不耐芳烃类、酮类、酯类的侵蚀。环己酮、四氢呋喃、二氯乙 烷和硝基苯则是它的溶剂。
第五节热塑性树脂
三、 复合材料常用热塑性树脂 1、聚烯烃
聚烯烃树脂是一类发展最快、品种最多、产量最大的热塑性树脂。主要品种有 聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯等。
(1)聚氯乙烯（Polyvinyl chloride polymer = PVC ）
本色为微黄色半透明状，有光泽。透明度胜于聚乙烯、聚丙烯，差于聚苯乙烯，随
助剂用量不同，分为软、硬聚氯乙烯，软制品柔而韧，手感粘，硬制品的硬度高于低密
度聚乙烯，而低于聚丙烯，在屈折处会出现白化现象。 常见制品：板材、管材、鞋底、玩具、门窗、电线外皮、文具等。
5
第二章 基体材料
第五节热塑性树脂
三、 复合材料常用热塑性树脂：聚烯烃
聚氯乙烯是一种使用一个氯原子取代聚乙烯中的一个氢原子的高分子材料。 聚氯乙烯在工业上是由氯乙烯通过游离基型加聚反应合成而得。
缺点：如强度、硬度、耐热性、尺寸精度等较低，热膨胀系数
较大，力学性能受温度影响较大，蠕变、冷流、耐负荷变形大等 。
1
第二章 基体材料
第五节热塑性树脂
一、概述
用玻璃纤维增强热塑性树脂而制得的热塑性玻璃纤维增强复合材料，不 仅可使上述缺点得到不同程度的改善，还可使某些性能达到或超过热固性玻 璃纤维增强复合材料的水平，而且仍可以用一般注射方法成型。纤维的含量 通常在20％一40％。 用(玻璃)纤维增强热塑性塑料，可以达到下述效果： ①提高拉伸、弯曲、压缩等力学强度及弹性模量，改善蠕变性能；②提 高热变形温度；③降低线膨胀系数；④降低吸水率，增加尺寸稳定性，⑤改 善热导率；⑥提高硬度；⑦抑制应力开裂；⑧阻迟燃烧性：⑨改善电性能。 玻璃纤维增强热塑性塑料复合材料的缺点：主要是冲击韧性降低，冲击 疲劳韧性有所下降，但带缺口冲击韧性有所提高。
聚氯乙烯在室温下是稳定的，但温度超过100℃导致释出氯化氢，使聚 合物颜色变深，为了改善其热稳定性，在进一步加工过程中都要加入稳定剂。
7
第二章 基体材料
第五节热塑性树脂
三、 复合材料常用热塑性树脂
PVC复合材料产品
水上运动之快艇
水上步行球
8
水上悠波球
小常识
PVC 的危害
聚氯乙烯也是经常使用的一种塑料，它是由聚氯乙烯树脂、增塑剂和防老剂组成的 树脂，本身并无毒性。但所添加的增塑剂、防老剂等主要辅料有毒性，日用聚氯乙烯塑
结构因素
①大分子链的 主价力 ③大分子链的 柔韧性 ⑤大分子链的 交联密度 ②分子间的 作用力 ④分子量
显著特点
①具有明显的 力学松弛现象；
②在外力作用下， 形变的能力较大，
③抗冲击性能好
即当应变速度 不大时，可具有相 当大的断裂延伸率 3
2、电学性能
热塑性树脂的电性能按其大分子的极性不同可分成以下几类
非极性 聚乙烯、 聚丁二烯 聚四氟乙烯
弱极性 聚苯乙烯 聚异丁烯 天然橡胶
极性
非极性树脂具有优异 的绝缘性能，对腐蚀 性介质稳定，可作为 高频率的电解质
聚氯乙烯
聚乙酸乙烯酯
弱极性与极性的树脂 可用于中频率的电工 技术
聚酰胺
聚甲基丙烯酸甲酯
强极性
强极性树脂只能 作为低频率的介 电体
4
聚酯
第二章 基体材料
聚乙烯基础知识
聚乙烯（Polyethylene，简称PE）是一种由乙烯单体聚合而成的热塑性树脂。
它具有柔软、蜡状、低熔点的特性，化学式为(C2H4)n。
聚乙烯无毒、无味，手感似蜡，具有优良的耐低温性能，最低使用温度可达-100°C。
同时，它的化学稳定性好，能耐大多数酸碱的侵蚀（不耐具有氧化性质的酸）。
聚乙烯按照生产方法和密度的不同，可以分为高压聚乙烯（低密度聚乙烯）、低压聚乙烯（高密度聚乙烯）和中压聚乙烯（中密度聚乙烯）。
1.高压聚乙烯（LDPE）：柔软性、伸长率、冲击强度和渗透性较好，主要用于制造薄膜、容器衬
里、电线电缆的绝缘材料等。
2.低压聚乙烯（HDPE）：熔点、刚性、硬度和强度较高，吸水性小，有良好的电性能和耐辐射性，
主要用于制造耐腐蚀零件和绝缘零件。
3.中密度聚乙烯（MDPE）：性能介于高压和低压聚乙烯之间。
此外，还有一种超高分子量聚乙烯（UHMWPE），其强度非常高，可以用来做防弹衣。
聚乙烯的制备方法主要有溶液法、气相法、中压法、低压法、辐射聚合法等。
聚乙烯的应用范围广泛，主要用于制造薄膜、管道、容器、电线电缆绝缘材料、日用品等，还可用作电视、雷达的高频绝缘材料。
热塑树脂的熔化温度
热塑树脂的熔化温度
热塑性树脂是一类具有在一定温度范围内可重复熔化和固化的塑料。
不同种类的热塑性树脂具有不同的熔化温度。
以下是一些常见的热塑性树脂及其典型的熔化温度范围：
1.聚乙烯（PE）：熔化温度约在120°C - 130°C之间。
2.聚丙烯（PP）：熔化温度通常在160°C - 175°C之间。
3.聚氯乙烯（PVC）：硬质PVC的熔化温度大约在160°C - 180°C，而软质PVC则在约80°C - 130°C之间。
4.聚苯乙烯（PS）：熔化温度大致在190°C - 240°C之间。
5.聚碳酸酯（PC）：熔化温度通常在230°C - 260°C之间。
6.聚酯树脂（PET）：熔化温度约在250°C - 260°C之间。
7.尼龙（聚酰胺）：不同类型的尼龙具有不同的熔化温度，通常在200°C - 265°C之间。
8.聚甲基丙烯酸甲酯（PMMA，亚克力）：熔化温度通常在160°C - 180°C之间。
请注意，这些数值仅为一般性的参考值，具体的熔化温度可能会受到塑料的牌号、添加剂、工艺条件等因素的影响。
在实际应用中，生产商提供的技术数据表格中通常包含了详细的温度信息。
在加工这些材料时，确保遵循制造商提供的建议和操作指南是非常重要的。
聚乙烯有哪几种类型
聚乙烯有哪几种类型聚乙烯，又称聚乙烯树脂，是一种重要的热塑性树脂，在日常生活和工业生产中有着广泛的应用。
根据聚合方法、聚合级别、分支结构等因素的不同，聚乙烯可以分为几种不同的类型，主要包括高密度聚乙烯（HDPE）、低密度聚乙烯（LDPE）、线性低密度聚乙烯（LLDPE）和超高分子量聚乙烯（UHMWPE）等几种。
高密度聚乙烯（HDPE）高密度聚乙烯是一种高结晶、高密度的聚乙烯树脂，具有较高的硬度、刚度和强度。
高密度聚乙烯通常具有较好的耐热性和耐化学性能，可以用于制造容器、管道、瓶子等包装材料，也广泛应用于建筑、农业、医疗器械等领域。
低密度聚乙烯（LDPE）低密度聚乙烯是一种相对较软、柔韧的聚乙烯类型，具有良好的耐冲击性和可加工性。
LDPE常用于塑料袋、薄膜、包装材料、绝缘材料等领域，其优点在于具有良好的柔韧性和透明度，适合需要高拉伸性能的产品制造。
线性低密度聚乙烯（LLDPE）线性低密度聚乙烯是在低密度聚乙烯基础上通过改良制备的一种类型，具有更好的拉伸性能、抗撕裂性和耐热性。
LLDPE广泛用于塑料薄膜、包装膜、农业薄膜、工业薄膜等领域，具有良好的机械性能和气密性，适合复合加工等应用。
超高分子量聚乙烯（UHMWPE）超高分子量聚乙烯是一种具有极高分子量的聚乙烯类型，具有优异的耐磨、耐切割、耐冲击等特性。
UHMWPE常用于工程塑料、防弹材料、医疗器械、航空航天等高端领域，具有出色的机械性能和抗化学腐蚀性能。
综上所述，聚乙烯作为一种重要的塑料材料，有着多种类型，包括高密度聚乙烯、低密度聚乙烯、线性低密度聚乙烯和超高分子量聚乙烯等。
不同类型的聚乙烯在结构和性能上略有不同，可以根据具体的应用领域选择合适类型的聚乙烯来满足需求。
热塑性树脂
热塑性树脂是指具有线型或分枝型结构的有机高分子化合物。
这一类树脂的特点是遇热软化或熔融而处于可塑性状态，冷却后又变坚硬，而且这一过程可以反复进行。
典型代表性热塑性树脂如聚烯烃、氟树脂、聚酰胺、聚酯、聚碳酸酯、聚甲醛、聚丙烯-十二烯-苯乙烯（ABS树脂）、聚苯乙烯-丙烯腈（SAN或AS 树脂）等。
这类塑料虽有许多优点，但仍有不少不足之处，如强度、硬度、耐热性、尺寸精度等较低，热膨胀系数较大，力学性能受温度影响较大，蠕变、冷流、耐负荷变形较大等。
用玻璃纤维增强热塑性树脂而制得的热塑性玻璃纤维增强复合材料，不仅可使上述缺点得到不同程度的改善，还可使某些性能达到或超过热固性玻璃纤维增强复合材料的水平，而且仍可以用一般注射方法成型。
纤维的含量通常在20%～40%。
总的来说，用（玻璃）纤维增强热塑性塑料，可以达到下述效果：①提高拉伸、弯曲、压缩等力学强度及弹性模量，改善蠕变性能；②提高热变形温度；③降低线膨胀系数；④降低吸水率，增加尺寸稳定性；⑤改善热导率；⑥提高硬度；⑦抑制应力开裂；⑧阻迟燃烧性；⑨改善电性能。
玻璃纤维增强热塑性复合材料的不足之处，主要是冲击韧性降低，冲击疲劳韧性有所下降，但带缺口冲击韧性有所提高。
◆热塑性树脂的基本性能1、力学性能决定合成树脂力学性能的结构因素有以下五个：①大分子链的主价力；②分子间的作用力；③大分子链的柔韧性；④分子量；⑤大分子链的交联密度。
热塑性树脂与热固性树脂在结构上的显著差别在于前者的大分子链为线型结构，而后者的大分子链为体型网状结构。
由于这一结构上的差别，使热塑性树脂与热固性树脂相比在力学性能上有以下几个显著特点：①具有明显的力学松弛现象；②在外力作用下，形变的能力较大，即当应变速度不大进，可具有相当大的断裂延伸率；③抗冲击性能好。
2、电学性能热塑性树脂的电性能按其大分子的极性不同可分成以下几类：（1）非极度性的这类树脂如聚乙烯、聚丁二烯、聚四氟乙烯等。
（2）弱极性的这杰树脂如聚苯乙烯、聚异丁烯、天然橡胶等。
热塑性、热固性树脂结构-性能差异 2讲解
•所谓水性环氧树脂是指通过物理或化学的方法，使环氧树脂以微粒或液 滴的形式分散在以水为连续相的分散介质中而配制的稳定分散体系。
•按物理特性可分为水乳型体系(环氧树脂水乳液)和水溶型体系(环氧树脂 水溶液)。
水性环氧树脂
图4-1所示：831．828。1的峰是4． 098以出现的是仲羟基的吸收峰（因 空间位阻影响可能导致吸收频率增加 )；247．739处是苯醚的特征吸收峰 ；1510．01和1606．439以处是苯 环上的C=C的吸收峰；2966．031 处是甲基和亚甲基上的sp3c_n的特 征吸收峰。
大的断裂延伸率。 抗冲击性能好。
热塑性、热固性树脂结构-性能差异
• 电性能 热塑性树脂的电性能按其大分子的极性不同可分成以下几类 （1）非极性：聚乙烯、聚丁二烯、聚四氟乙烯等 （2）弱极性：聚苯乙烯、聚异丁烯、天然橡胶等 （3）极性： 聚氯乙烯、聚乙酸乙烯酯、聚酰胺、聚甲基丙烯酸甲酯等 （4）强极性：聚酯
是指树脂加热后产生化学变化，逐渐硬化成型，再受热也不软 化，也不能溶解的一种树脂。
热塑性、热固性树脂结构-性能差异
热塑性树脂：
• 常温下为高分子量固体,是线型或 带少量支链的聚合物，分子间无交 联,仅借助范德瓦耳斯力或氢键互 相吸引。
• 在成型加工过程中，树脂经加压加 热即软化和流动，经冷却定型。
环氧树脂（热固性树脂）
• 环氧树脂物化性能优良、价格便宜、成型工艺简单、适合大规模生产 可靠性较高，是制备高性能复合材料重要的基体材料之一，在航空航 天、风力发电等领域备受青睐。
软化树脂知识点总结

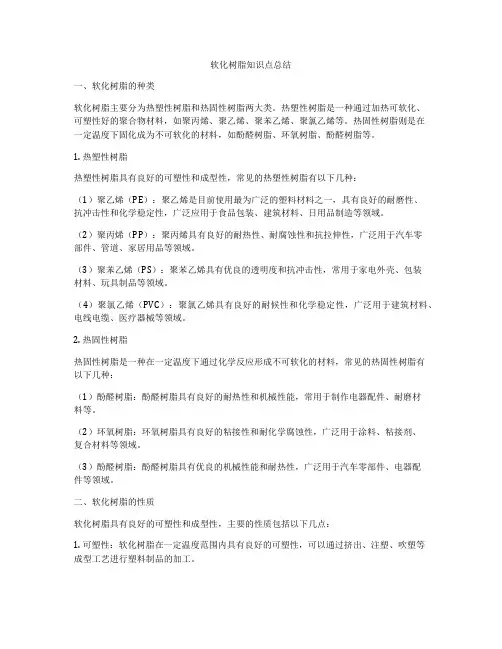

软化树脂知识点总结一、软化树脂的种类软化树脂主要分为热塑性树脂和热固性树脂两大类。
热塑性树脂是一种通过加热可软化、可塑性好的聚合物材料，如聚丙烯、聚乙烯、聚苯乙烯、聚氯乙烯等。
热固性树脂则是在一定温度下固化成为不可软化的材料，如酚醛树脂、环氧树脂、酚醛树脂等。
1. 热塑性树脂热塑性树脂具有良好的可塑性和成型性，常见的热塑性树脂有以下几种：（1）聚乙烯（PE）：聚乙烯是目前使用最为广泛的塑料材料之一，具有良好的耐磨性、抗冲击性和化学稳定性，广泛应用于食品包装、建筑材料、日用品制造等领域。
（2）聚丙烯（PP）：聚丙烯具有良好的耐热性、耐腐蚀性和抗拉伸性，广泛用于汽车零部件、管道、家居用品等领域。
（3）聚苯乙烯（PS）：聚苯乙烯具有优良的透明度和抗冲击性，常用于家电外壳、包装材料、玩具制品等领域。
（4）聚氯乙烯（PVC）：聚氯乙烯具有良好的耐候性和化学稳定性，广泛用于建筑材料、电线电缆、医疗器械等领域。
2. 热固性树脂热固性树脂是一种在一定温度下通过化学反应形成不可软化的材料，常见的热固性树脂有以下几种：（1）酚醛树脂：酚醛树脂具有良好的耐热性和机械性能，常用于制作电器配件、耐磨材料等。
（2）环氧树脂：环氧树脂具有良好的粘接性和耐化学腐蚀性，广泛用于涂料、粘接剂、复合材料等领域。
（3）酚醛树脂：酚醛树脂具有优良的机械性能和耐热性，广泛用于汽车零部件、电器配件等领域。
二、软化树脂的性质软化树脂具有良好的可塑性和成型性，主要的性质包括以下几点：1. 可塑性：软化树脂在一定温度范围内具有良好的可塑性，可以通过挤出、注塑、吹塑等成型工艺进行塑料制品的加工。
2. 成型性：软化树脂具有良好的成型性，能够在一定的工艺条件下成型为各种形状和尺寸的塑料制品。
3. 耐热性：软化树脂具有一定的耐热性，能够在一定温度范围内保持良好的物理性能和化学稳定性。
4. 耐化学腐蚀性：软化树脂具有一定的耐化学腐蚀性，能够在一定的化学介质中保持稳定的性能。
各类热塑性树脂概览
各类热塑性树脂概览(一)2004-5-12 热塑性树脂是指具有线型或分枝型结构的有机高分子化合物。
这一类树脂的特点是遇热软化或熔融而处于可塑性状态，冷却后又变坚硬，而且这一过程可以反复进行。
据中国环氧树脂行业协会()介绍，典型代表性热塑性树脂有聚烯烃、氟树脂、聚酰胺、聚酯、聚碳酸酯、聚甲醛、聚丙烯-十二烯-苯乙烯（ABS树脂）、聚苯乙烯-丙烯腈（SAN或AS树脂）等。
这类塑料虽有许多优点，但仍有不少不足之处，如强度、硬度、耐热性、尺寸精度等较低，热膨胀系数较大，力学性能受温度影响较大，蠕变、冷流、耐负荷变形较大等。
用玻璃纤维增强热塑性树脂而制得的热塑性玻璃纤维增强复合材料，不仅可使上述缺点得到不同程度的改善，还可使某些性能达到或超过热固性玻璃纤维增强复合材料的水平，而且仍可以用一般注射方法成型。
纤维的含量通常在20%～40%。
总的来说，用（玻璃）纤维增强热塑性塑料，可以达到下述效果：①提高拉伸、弯曲、压缩等力学强度及弹性模量，改善蠕变性能；②提高热变形温度；③降低线膨胀系数；④降低吸水率，增加尺寸稳定性；⑤改善热导率；⑥提高硬度；⑦抑制应力开裂；⑧阻迟燃烧性；⑨改善电性能。
玻璃纤维增强热塑性复合材料的不足之处，主要是冲击韧性降低，冲击疲劳韧性有所下降，但带缺口冲击韧性有所提高。
一、热塑性树脂的基本性能1、力学性能。
决定合成树脂力学性能的结构因素有以下五个：①大分子链的主价力；②分子间的作用力；③大分子链的柔韧性；④分子量；⑤大分子链的交联密度。
热塑性树脂与热固性树脂在结构上的显著差别在于前者的大分子链为线型结构，而后者的大分子链为体型网状结构。
由于这一结构上的差别，使热塑性树脂与热固性树脂相比在力学性能上有以下几个显著特点：①具有明显的力学松弛现象；②在外力作用下，形变的能力较大，即当应变速度不大进，可具有相当大的断裂延伸率；③抗冲击性能好。
2、电学性能热塑性树脂的电性能按其大分子的极性不同可分成以下几类：（1）非极度性的这类树脂如聚乙烯、聚丁二烯、聚四氟乙烯等。
聚丙烯属于什么材料
聚丙烯属于什么材料
聚丙烯，简称PP，是一种热塑性树脂，属于聚烯烃类塑料。
它是由丙烯单体聚合而成的高分子化合物，具有良好的物理性能和化学性能，被广泛应用于各个领域。
首先，聚丙烯是一种轻质塑料，具有良好的机械性能。
它具有较高的强度和刚度，同时又具有较低的密度，因此在制造轻量化产品时具有很大的优势。
比如在汽车制造领域，聚丙烯可以用于制作车身零部件，能够减轻整车重量，提高燃油经济性。
其次，聚丙烯具有良好的耐热性和耐腐蚀性。
它能够在较高温度下保持较好的物理性能，不易变形和熔化。
同时，聚丙烯也具有优异的耐腐蚀性，能够抵抗酸碱等化学介质的侵蚀，因此在化工领域得到广泛应用。
另外，聚丙烯还具有良好的加工性能和成型性能。
它可以通过吹塑、注塑、挤出等加工工艺制成各种形状的制品，适用于各种复杂的加工要求。
这使得聚丙烯成为了制作各种塑料制品的理想材料，比如瓶子、桶、箱子、管道等。
此外，聚丙烯还具有良好的隔热性能和电气性能。
它是一种优秀的绝缘材料，能够有效阻止热量和电流的传导，因此在电气领域和建筑领域得到广泛应用。
综上所述，聚丙烯作为一种热塑性树脂，具有轻质、耐热、耐腐蚀、良好的加工性能和优异的物理化学性能，被广泛应用于汽车制造、化工、包装、建筑等各个领域。
它的出现极大地丰富了人们的生活，为各行各业的发展提供了有力支持。
10种常用热塑性塑料简介
10种常用热塑性塑料简介PP1.1性能和用途PP( Polypropylene聚丙烯)是与我们日常生活密切相关的通用树脂，是丙烯最重要的下游产品，世界丙烯的 50%，我国丙烯的 65%都是用来制聚丙烯。
聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯。
PP是结晶性塑料，一般为呈不规则圆形表面有蜡质光泽白色颗料。
密度0.9-0.91g/cm3，是塑料中最轻的一种。
有较明显的熔点，根据结晶度和分子量的不同，熔点在 170℃左右，而其分解温度在 290℃以上，因而有着很宽的成型温度范围，成型收缩率1.0-2.5%。
PP的使用温度可达100℃，具有良好的电性能和高频绝缘性，且不受湿度影响。
但低温下易脆，不耐磨，易老化。
适于制作一般机械零件，耐腐蚀零件和绝缘零件。
此外，用 PP料制做的铰链产品具有突出的耐疲劳性能。
1 .2成型注意事项PP的吸湿性很小，成型前可以不要干燥，如果存储不当，可在 70℃左右干燥 3小时。
成型流动性好，但收缩范围及收缩值大，易发生缩孔，凹痕，变形。
冷却速度快，浇注系统及冷却系统应缓慢散热。
PP在成型时要特别注意控制原料的熔化时间，PP长期与热金属接触易分解。
易发生融体破裂，料温低方向方向性明显，低温高压时尤其明显。
模具温度方面，在低于 50℃度时，塑件不光滑，易产生熔接不良，流痕，在 90℃以上易发生翘曲变形。
塑料壁厚须均匀，避免缺胶，尖角，以防应力集中。
PE2.1性能和用途PE( Polyethylene聚乙烯)，有高密度聚乙烯(低压聚合)，低密度聚乙烯(高压聚合)，线形低密度聚乙烯，超高分子量聚乙烯等多种，密度在 0.91-0.97 g/cm3之间，成型收缩率为1.5-3.6%。
熔点在 120-140℃左右，分解温度在 270℃以上。
PE的耐腐蚀性，电绝缘性 (尤其高频绝缘性 )优良，并可以通过氯化、辐照、玻璃纤维等改性增强。
高密度聚乙烯的熔点、刚性、硬度和强度较高，吸水性小，有良好的电性能和耐辐射性;低密度聚乙烯的柔软性，伸长率，冲击强度和渗透性较好;超高分子量聚乙烯冲击强度高，耐疲劳，耐磨。
热塑性树脂的原理和应用
热塑性树脂的原理和应用原理热塑性树脂是一种可以在一定温度范围内通过加热软化并在冷却后固化的材料。
其主要的原理是热塑性树脂分子结构的特点。
热塑性树脂的分子结构主要由线性聚合物或支化聚合物构成。
在加热过程中，分子链之间的相互作用力会减弱，使得树脂分子能够自由运动，从而变得可塑性。
当树脂冷却后，分子链重新形成交叉点，使得树脂变得固态。
热塑性树脂的可塑性使其能够通过热成型等加工方式塑造成各种形状。
而且，由于热塑性树脂分子之间的相互作用力较弱，使得树脂能够被多次加热软化和冷却固化，从而可以进行再加工。
应用热塑性树脂具有广泛的应用领域。
以下是一些常见的热塑性树脂的应用：1.包装行业：热塑性树脂常被用于生产各种塑料包装材料，例如塑料袋、塑料瓶等。
由于热塑性树脂具有良好的可塑性，可以方便地加工成各种形状，满足包装行业的需求。
2.汽车工业：热塑性树脂被广泛应用于汽车零部件制造。
例如，车身、内饰件、仪表板等都可以使用热塑性树脂制造。
热塑性树脂具有较低的密度和良好的耐化学性，能够降低车辆的重量并提高零部件的使用寿命。
3.电子行业：热塑性树脂被用于电子产品的外壳和封装。
例如，手机、计算机等电子设备的外壳常使用热塑性树脂制造。
热塑性树脂具有较好的绝缘性能和稳定性，能够保护电子元件免受潮湿和外界环境的影响。
4.建筑行业：热塑性树脂被用于建筑材料的制造。
例如，塑料管道、塑料门窗等都可以采用热塑性树脂制作。
热塑性树脂具有良好的耐候性和耐腐蚀性，能够确保建筑材料的长期使用。
5.医疗行业：热塑性树脂在医疗器械的制造中得到广泛应用。
例如，手术器械、医疗耗材等都可以采用热塑性树脂制造。
热塑性树脂具有较好的生物相容性，能够确保医疗器械的安全和卫生。
总的来说，热塑性树脂通过其原理和特点，在各个领域中发挥了重要作用。
它的可塑性和再加工性使其成为一种非常有用的材料，受到广泛的应用和推广。
以上是有关热塑性树脂的原理和应用的简要介绍，希望对您有所帮助。
