智能电子公告牌的课程设计.
目录1 基本概述 (1)1.1 设计任务及要求 (1)1.2 单片机的简介 (1)1.3 LED简介 (2)2 设计原理 (2)2.1 MCS-51的引脚及相关功能 (2)2.2 LED显示原理 (3)3 硬件电路方案设计 (5)3.1 单片机系统及外围电路 (5)3.2 16×16LED点阵显示制作 (6)3.2.1 16×16LED点阵的内部结构及工作原理 (6)3.2.2 用8×8LED点阵构成16×16LED点阵 (7)4 软件设计 (8)4.1 程序设计总体思路 (8)4.2 程序流程图 (8)4.2.1 系统初始化 (8)4.2.2 LED动态显示 (9)5 系统功能测试 (10)5.1 单元模块电路测试 (10)5.2 系统整体功能测试 (11)6 总结 (11)附录：源程序代码 (12)参考文献资料 (14)1 基本概述1.1 设计任务及要求(1)掌握LED显示屏控制系统的显示原理，学习LED点阵显示数字和字符的编程方法。
(2)结合单片机技术知识，查阅有关资料，设计一个以单片机为核心的LED点阵显示器系统，采用点阵LED作为显示器显示汉字。
1.2 单片机的简介(1)单片微型计算机简称单片机，是典型的嵌入式微控制器，常用英文字母的缩写MCU表示单片机，它最早是被用在工业控制领域。
单片机由芯片内仅有CPU的专用处理器发展而来。
最早的设计理念是通过将大量外围设备和CPU集成在一个芯片中，使计算机系统更小，更容易集成进复杂的而对体积要求严格的控制设备当中。
Intel的Z80是最早按照这种思想设计出的处理器，从此以后，单片机和专用处理器的发展便分道扬镳。
单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。
相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。
概括的讲：一块芯片就成了一台计算机。
它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。
单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可。
用它来做一些控制电器一类不是很复杂的工作足矣了。
它主要是作为控制部分的核心部件。
它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的成本，这也是和离线式计算机的（比如家用PC）的主要区别。
单片机是靠程序运行的，并且可以修改。
通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能。
(2)单片机诞生于1971年，经历了SCM、MCU、SoC三大阶段。
1971年Intel公司研制出世界上第一个4位的微处理器；Intel公司的霍夫研制成功世界上第一块4位微处理器芯片Intel 4004，标志着第一代微处理器问世，微处理器和微机时代从此开始。
因发明微处理器，霍夫被英国《经济学家》杂志列为“二战以来最有影响力的7位科学家”之一。
1971年11月，Intel推出MCS-4微型计算机系统（包括4001 ROM芯片、4002 RAM芯片、4003移位寄存器芯片和4004微处理器）其中4004包含2300个晶体管，尺寸规格为3mm×4mm，计算性能远远超过当年的ENIAC，最初售价为200美元。
1972年4月，霍夫等人开发出第一个8位微处理器Intel 8008。
由于8008采用的是P沟道MOS微处理器，因此仍属第一代微处理器。
1973年Intel公司研制出8位的微处理器8080；1973年8月，霍夫等人研制出8位微处理器Intel 8080，以N沟道MOS电路取代了P沟道，第二代微处理器就此诞生。
主频2MHz的8080芯片运算速度比8008快10倍，可存取64KB存储器，使用了基于6微米技术的6000个晶体管，处理速度为0.64MIPS（Million Instructions Per Second）。
1975年4月，MITS发布第一个通用型Altair 8800，售价375美元，带有1KB存储器。
这是世界上第一台微型计算机。
1976年Intel公司研制出MCS-48系列8位的单片机，这也是单片机的问世。
Zilog公司于1976年开发的Z80微处理器，广泛用于微型计算机和工业自动控制设备。
当时，Zilog、Motorola和Intel在微处理器领域三足鼎立。
20世纪80年代初，Intel公司在MCS-48系列单片机的基础上，推出了MCS-51系列8位高档单片机。
MCS-51系列单片机无论是片内RAM容量，I/O口功能，系统扩展方面都有了很大的提高。
1.3 LED简介LED电子显示屏（Light Emitting Diode Panel）是由几百--几十万个半导体发光二极管构成的像素点，按矩阵均匀排列组成。
利用不同的半导体材料可以制造不同色彩的LED 像素点。
目前应用最广的是红色、绿色、黄色。
而蓝色和纯绿色LED的开发已经达到了实用阶段。
LED显示屏是一种通过控制半导体发光二极管的亮度的方式，来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕。
四个8×8的点阵构成一个16×16的点阵，共由256个 LED 构成。
如果 LED 的阴极与行相连，而阳极与列相连，那么只要给该LED对应的行以低电平，列以高电平，那么对应的 LED 就发光。
LED显示屏分为图文显示屏和条幅显示屏，均由LED矩阵块组成。
图文显示屏可与计算机同步显示汉字、英文文本和图形；而条幅显示屏则适用于小容量的字符信息显示。
LED 显示屏因为其像素单元是主动发光的，具有亮度高，视角广、工作电压低、功耗小、寿命长、耐冲击和性能稳定等优点。
因而被广泛应用于车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。
LED显示屏的发展前景极为广阔，目前正朝着更高亮度、更高气候耐受性、更高的发光密度、更高的发光均匀性，可靠性、全色化方向发展。
2 设计原理2.1 MCS-51的引脚及相关功能40个引脚按引脚功能大致可分为4个种类：电源、时钟、控制和I/O引脚，如图2-1。
P0口：P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复制用口，作为输入口时，每位能吸收电流的方式驱动8个TTL逻辑门电路，对端口写入“1可作为高阻抗输入端用。
在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期激活内部上拉电阻。
在Flash编程时，PO 口接收指令节，而在程序校检时，输出指令字节，校检时，要求外接上拉电阻。
P1口：P1口是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流I。
Flash编程和程序校检期间，P1接收低8位地址。
P2口:P2口是一个带内部上拉电阻的8位双向I/O口，P1的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流I。
在访问外部数据存储器或16位地址的外部数据存储（例如执行MOVX@DPTR指令）时，P2口送出高8位地址数据。
在访问8位地址的外部数据存储器（如执行MOVX@RI指令）时，P2口线上的内容（也即特殊功能寄存器（SFR）区中R2寄存器的内容），在整个访问期间不改变。
Flash编程和校检时，P2亦接收高位地址和其他控制信号。
P3口：P3口是一个带内部上拉电阻的8位双向I/O口。
P3口输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。
对P3口写入“1”时，它们被内部上拉电阻拉高并可作输入端口，作输入端时，被外部拉低的P3口将用上拉电阻，输出电流I。
P3口还接收一些用于Flash闪速存储器编程和程序校检的控制信号。
RST:复位输入，当震荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。
ALE/PROG：当访问外部程序存储器或数据存储器时,ALE(地址锁存允许）输出脉冲用于所存地址的低8位字节。
即使不访问外部存储器，ALE乃以时钟振动频率的1/6输出固定的正脉冲信号，因此它可对外输出时钟或用于定时目的。
要注意的是:每当访问外部数2.2 LED显示原理LED点阵显示系统中各模块的显示方式：有静态和动态显示两种。
静态显示原理简单、控制方便，但硬件接线复杂，在实际应用中一般采用动态显示方式，动态显示采用扫描的方式工作，由峰值较大的窄脉冲电压驱动，从上到下逐次不断地对显示屏的各行进行选通，同时又向各列送出表示图形或文字信息的列数据信号，反复循环以上操作，就可显示各种图形或文字信息。
点阵式LED汉字广告屏绝大部分是采用动态扫描显示方式，这种显示方式巧妙地利用了人眼的视觉暂留特性。
将连续的几帧画面高速的循环显示，只要帧速率高于24帧/秒，人眼看起来就是一个完整的，相对静止的画面。
最典型的例子就是电影放映机。
在电子领域中，因为这种动态扫描显示方式极大的缩减了发光单元的信号线数量，因此在LED显示技术中被广泛使用。
在这种形式的LED点阵模块中，若在某行线上施加高电平（用“1”表示），在某列线上施加低电平（用“0”表示）。
则行线和列线的交叉点处的LED就会有电流流过而发光。
比如，Y7为1，X0为0,则右下角的LED点亮。
再如Y0为1，X0到X7均为0，则最上面一行8个LED全点亮。
现描述一下用动态扫描显示的方式，显示字符“B”的过程。
其过程如图2-2：图2-2 用动态扫描显示字符“B”的过程8×8点阵共由64个发光二极管组成，且每个发光二极管是放置在行线和列线的交叉点上，当对应的某一行置1电平，某一列置0电平，则相应的二极管就亮；如要将第一个点点亮，则9脚接高电平13脚接低电平，则第一个点就亮了；如果要将第一行点亮，则第9脚要接高电平，而（13、3、4、10、6、11、15、16）这些引脚接低电平，那么第一行就会点亮；如要将第一列点亮，则第13脚接低电平，而（9、14、8、12、1、7、2、5）接高电平，那么第一列就会点亮。
AT89C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。
P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。
由24块8*8点阵LED构成一块大屏幕，单片机控制进行循环扫描，用多块移位寄存器控制输出内容，并由单片机串行输出显示内容的行编码，显示屏会滚动显示数字、字母。
智慧电子班牌系统设计方案
智慧电子班牌系统设计方案智慧电子班牌系统是一种应用于学校教育管理的现代化设备，它通过电子屏幕展示学校的实时资讯、校园活动信息以及教职工值班情况等，方便学生、家长和教职工获取相关信息，并提高教育管理工作效率。
下面是一个智慧电子班牌系统的设计方案。
一、系统硬件构成1. 主控制器：负责系统整体的功能控制和数据传输。
2. 电子屏幕：用于展示学校资讯、活动信息等。
3. 摄像头：用于拍摄并上传学生签到情况，以及学生在校内的行为监控。
4. 闪存卡：用于存储系统软件和相关数据。
5. 网络接口：用于与学校内部网络连接，实现数据传输和远程控制功能。
二、系统软件设计1. 系统管理软件：包括管理员登录、用户管理、系统设置等功能，实现对系统的管理和维护。
2. 资讯展示软件：根据学校的需求和设置，实时展示学校的资讯、活动信息等，包括学校公告、课程安排、校内新闻等。
3. 学生签到软件：通过摄像头拍摄学生签到情况，将签到数据上传到系统，方便教职工和家长查看学生的出勤情况。
4. 行为监控软件：通过摄像头实时监控学生在校内的行为情况，如违纪行为、集体活动等，方便教师进行管理和监督。
5. 数据统计分析软件：对学校的签到数据、行为数据等进行统计和分析，提供数据支持给学校管理者作出决策。
三、系统功能设计1. 学校资讯展示功能：根据学校发布的资讯，实时展示在电子屏幕上，包括学校公告、课程安排、校内新闻等。
2. 学生签到功能：通过摄像头拍摄学生签到情况，将签到数据上传到系统，并提供给教职工和家长进行查看，方便实现学生的出勤管理。
3. 行为监控功能：通过摄像头实时监控学生在校内的行为情况，如违纪行为、集体活动等，方便教师进行管理和监督。
4. 数据统计分析功能：对学校的签到数据、行为数据等进行统计和分析，提供数据支持给学校管理者作出决策，如教育策略调整、学校资源配置等。
四、系统优势和可行性分析1. 提高教育管理效率：智慧电子班牌系统实现了学校资讯的实时展示，学生签到和行为监控的自动化处理，减少了教职工手工操作的时间和精力，提高了教育管理效率。

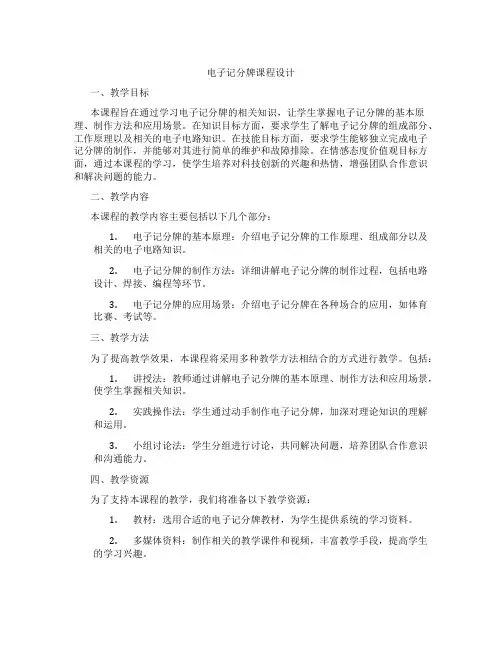

电子记分牌课程设计
电子记分牌课程设计一、教学目标本课程旨在通过学习电子记分牌的相关知识，让学生掌握电子记分牌的基本原理、制作方法和应用场景。
在知识目标方面，要求学生了解电子记分牌的组成部分、工作原理以及相关的电子电路知识。
在技能目标方面，要求学生能够独立完成电子记分牌的制作，并能够对其进行简单的维护和故障排除。
在情感态度价值观目标方面，通过本课程的学习，使学生培养对科技创新的兴趣和热情，增强团队合作意识和解决问题的能力。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子记分牌的基本原理：介绍电子记分牌的工作原理、组成部分以及相关的电子电路知识。
2.电子记分牌的制作方法：详细讲解电子记分牌的制作过程，包括电路设计、焊接、编程等环节。
3.电子记分牌的应用场景：介绍电子记分牌在各种场合的应用，如体育比赛、考试等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
包括：1.讲授法：教师通过讲解电子记分牌的基本原理、制作方法和应用场景，使学生掌握相关知识。
2.实践操作法：学生通过动手制作电子记分牌，加深对理论知识的理解和运用。
3.小组讨论法：学生分组进行讨论，共同解决问题，培养团队合作意识和沟通能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用合适的电子记分牌教材，为学生提供系统的学习资料。
2.多媒体资料：制作相关的教学课件和视频，丰富教学手段，提高学生的学习兴趣。
3.实验设备：准备电子记分牌制作所需的实验设备，如电路板、编程器等，确保学生能够顺利进行实践操作。
五、教学评估本课程的评估方式将包括平时表现、作业、考试等多个方面，以全面客观地评价学生的学习成果。
平时表现主要考察学生的课堂参与度、提问回答、小组讨论等，占总评的30%。
作业包括课后练习和项目作品，占总评的40%。
考试为书面考试，内容涵盖课程知识点，占总评的30%。
评估方式将坚持客观、公正的原则，确保每位学生的努力都能得到合理的评价。
电子公告牌设计方案
电子公告牌设计方案随着科技的不断发展，电子公告牌在现代社会中扮演着越来越重要的角色。
它们成为了城市景观的一部分，为人们提供了信息传递的重要渠道。
本文将介绍一个创新的电子公告牌设计方案，旨在提高信息传递的效率和用户体验。
一、设计目标我们的设计目标是开发一个功能强大、易于使用和吸引人的电子公告牌。
我们希望通过创新的设计理念和先进的技术，提供一个高度可定制的平台，以满足不同用户的需求。
二、硬件设备我们的电子公告牌设计方案将采用高分辨率LED显示屏作为主要硬件设备。
LED显示屏具有亮度高、色彩鲜艳、可视角度广等优点，能够在各种环境中清晰显示信息。
此外，我们还将配备高性能的处理器和大容量存储器，以确保系统的运行流畅和信息的快速更新。
三、软件系统我们的电子公告牌将配备一套先进的软件系统，以实现信息的迅速传递和管理。
该系统将包括以下功能：1. 内容管理：用户可以通过简单直观的界面，轻松创建和编辑公告内容。
系统将提供多种排版和字体选择，以满足用户的个性化需求。
2. 定时发布：用户可以预先设置公告的发布时间，系统将自动按照设定的时间发布公告。
这将大大减少人工操作的需求，提高公告的准确性和时效性。
3. 远程控制：用户可以通过手机、平板电脑等设备远程控制电子公告牌。
无论身在何处，用户都可以随时更新和管理公告内容，提高工作效率。
4. 多媒体支持：电子公告牌将支持多种媒体格式，包括图片、视频和音频等。
用户可以根据需要选择合适的媒体形式，以更好地传递信息。
四、用户体验我们注重用户体验，力求提供简洁、直观的界面和流畅的操作体验。
用户可以根据自己的需求自定义公告的排版、颜色和字体等，以满足个性化的需求。
同时，我们将优化系统的响应速度和稳定性，确保用户在使用过程中没有任何卡顿或错误。
五、安全性为了保护用户信息的安全和隐私，我们的电子公告牌设计方案将采用高级加密技术和权限管理系统。
只有经过授权的用户才能进行公告的编辑和发布，确保信息的准确性和合法性。

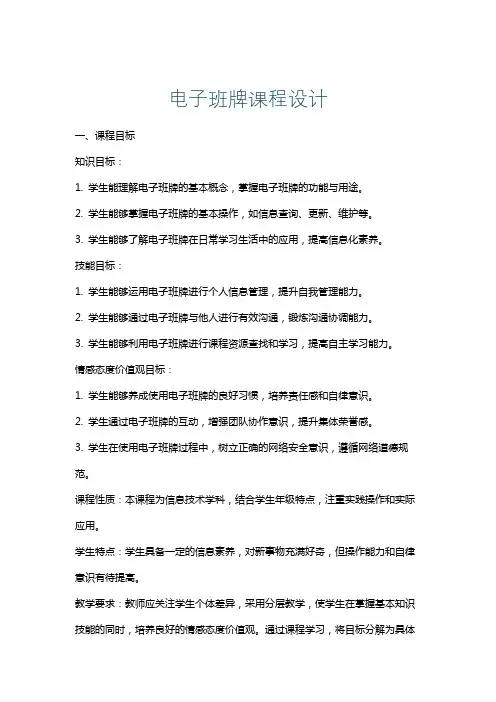

电子班牌课程设计
