桁架钢筋混凝土图集讲解
钢-砼组合梁框结构钢筋桁架楼承板施工工法(含示意图)
图5.3-1 自承式楼板浇注及养护
5.4劳动力组织情况表
本工法采用流水法施工组织模式，根据不同施工阶段及开辟的作业面配备现场管理人员及劳动力，其劳动组织情况详见下表6.1-1。
7.1.2桁架的尺寸误差应附合下表的要求。
表7.1-1 桁架尺寸允许误差(mm)
内容
允许公差
总高度
±3
下弦筋与钢板之间的距离
±2
桁架底部总宽
±3
底脚宽度
±2
长度
5m以下
±3
5m以上
±4
焊点间距
±2
桁架底脚不平度
±1.0
7.1.3钢筋桁架模板焊接生产过程中，随时检查制品的焊接质量，焊点不得有裂缝、气孔、烧穿等缺陷。每次焊完后应及时清理并检查，如发现有影响焊接质量的缺陷，应清除后再施焊。支座钢筋与桁架采用手工焊接，支座钢筋之间及支座钢筋与下弦钢筋焊点抗剪承载力不低于6KN，支座钢筋与上弦钢筋焊点抗剪承载力不低于13KN。
3
质检员
3
测量员
9
工地管理人员
6
6.材料与设备
6.1材料
本工法的原材料材料均按设计要求采用国家或行业标准的材料，其中，圆钢采用现行国家标准《钢筋混凝土用热轧光圆钢筋》GB 13013中的Q235钢筋，螺纹钢采用现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499中的HRB335级或HRB400级钢筋。结构混凝土根据设计等级采用符合国家标准《混凝土结构设计规范》（GB 50010）及《混凝土工程施工质量验收规范》(GB50204)要求的预拌混凝土。底模采用镀锌压型板时，质量应符合《建筑用压型钢板》（GBT 12755）标准的规定；底模采用冷轧薄钢板时，质量应符合国家标准《冷轧低碳钢板及钢带》（GBT 5213）的规定。
7.5 桁架设计施工图解析
3、施工图中的比例尺：
杆件轴线
杆件截面
1：20~1：30；
1：15 ~1：10
杆件边缘间的距离 a=10~20mm
单腹杆的节点
屋架支座节点
c≥130mm或下弦外伸长度
屋架中间节点
4、尺寸及零部件编号
1）注明各零件的型号和尺寸、加工尺寸、定位尺 寸、孔洞的位置以及工厂加工或工地施工等。 2）零件编号按主次、上下、左右顺序进行。 3）完全相同的零件用同一编号。
注意：
型号和尺寸完全相同的杆件，开孔或切斜角成镜面 对称时，可编同一号，在材料表中注明正反。 连支撑和不连支撑的屋架可用同一张施工图表示。
5、材料表包括： 零件的截面、长度、 数量(正、反)和自重。
6、文字说明包括： 钢材标号、焊条型号、焊缝形式和质量等级、 图中未注明的焊缝和螺孔尺寸以及油漆、运输和加 工要求等，或一些不易用图表达，或用文字集中统 一说明更简单等。
§7．5 桁架设计施工图P297
1、 在图纸上部绘一桁架简图
对称桁架时，一半标注杆件几何长度(mm)， 一半标注杆件内力(N或kN)。
起拱：跨度(梯形L 24m，三角形L 15m) ， 下弦拼接处起拱，拱度一般为L／500。
2、 施工详图包括的内容： 1） 屋架的正面图，上、下弦的平面图、侧面图、 节点或特殊零件的大样图、材料表。
屋脊节点
下弦杆拼接节点
三角形屋架支撑布置图
上弦横向水平支撑
垂直支撑
下弦横向水平支撑
上、下弦支撑交叉点构造
上弦支撑与檩条相连
上弦支撑不与檩条相连
角钢屋架上弦支撑连接
角钢屋架垂直支撑与上弦的连接
桁架钢筋混凝土资料整理
双向板底板中板模板及配筋图
双向板底板中板与边板比较
32 页
7 页
32页
7页
1号筋平直段=中板标志宽度+280
双向板底板中板型号模板及配筋总结
单向板底板模板及配筋图
板模板图
底板参数表
L=l0+90+90 l0=a1+a2+200*n
板配筋图和配筋表
单向板底板模板及配筋总结
04 吊 点 位 置 示 意 图
3.3 本图集适用于剪力墙厚度200mm，其他墙厚可以参考使用。
4 材料
4.1 底板混凝土强度等级C30；
4.2 底板钢筋及钢筋桁架的上弦、下弦钢筋采用HRB400钢筋，钢筋桁架腹杆钢筋采用
HPB300钢筋；
编制原则
5 编制原则
5.2 叠合板的安全等级为二级，设计使用年限为50年，重要性系数为1.0. 5.3底板施工阶段验算 5.3.1 脱模验算时等效静力荷载标准值取构件自重标准值的1.2倍与脱模吸附力之和，且 不小于构件自重标准值的1.5倍，脱模吸附力取1.5KN/m2. 5.3.2 吊装验算时动力系数取1.5. 5.4 底板最外层钢筋的混凝土保护层厚度为15mm。
05 构 造 及 大 样 图
钢筋桁架及底板大样图
底板拼缝构造图
双向板拼缝构造图
单向板拼缝构造图
节点构造图
跨度方向钢筋
宽度方向钢筋
板端与板端 板端与板侧
单向板板侧与单向板板侧 双向板板侧与单向板板侧
感谢聆听！
《桁架钢筋混凝土叠合板（60mm厚底板）》图集讲解
叠合板规格编号
标 志实 宽际 度宽
度
实际跨度 标志跨度
双向板边板
叠合板规格编号
桁架钢筋混凝土
对于大跨度跨越的桥梁、大型工业厂 房等建筑，使用桁架钢筋混凝土可以 有效地满足大跨度结构的需求，提高 建筑的承载能力和稳定性。
桥梁工程
大跨度桥梁
大跨度桥梁需要承受较大的车辆和人流荷载，使用桁架钢筋 混凝土可以提供更高的承载力和稳定性，同时提高桥梁的抗 震性能。
特桥梁
对于一些特殊结构的桥梁，如斜拉桥、悬索桥等，使用桁架 钢筋混凝土可以有效地满足桥梁的特殊需求，提高桥梁的承 载能力和稳定性。
绿色施工
采用环保的施工方法和技术，减少施工过程中的噪音、尘 土和废水的排放，降低对环境的影响。
在可持续发展中的角色
01 02
促进城市更新与改造
随着城市化的进程，老旧建筑物的改造和更新成为关注的焦点，桁架钢 筋混凝土作为一种高效、耐久的建筑材料，将在城市更新与改造中发挥 重要作用。
推动建筑工业化和智能化
由于其构件的标准化和预制化，可以大大减少现场浇筑和模板支设的工作量，提 高施工效率。同时，其节点设计简洁，便于安装和拼接，进一步缩短了施工周期 。
04
桁架钢筋混凝土的应用场景
大型建筑结构
高层建筑
高层建筑需要承受较大的竖向荷载和 水平荷载，使用桁架钢筋混凝土可以 提供更高的承载力和稳定性，同时提 高建筑物的抗震性能。
混凝土
01
02
03
04
混凝土是桁架钢筋混凝土的次 要承重材料，具有抗压强度高
、耐久性好等优点。
混凝土可根据工程需要添加各 种外加剂，如减水剂、缓凝剂 、防冻剂等，以提高其性能。
混凝土的配合比应根据工程需 要进行设计，以满足结构要求 的强度、耐久性和工作性能。
混凝土的浇筑和养护也是施工 中的重要环节，对结构的质量

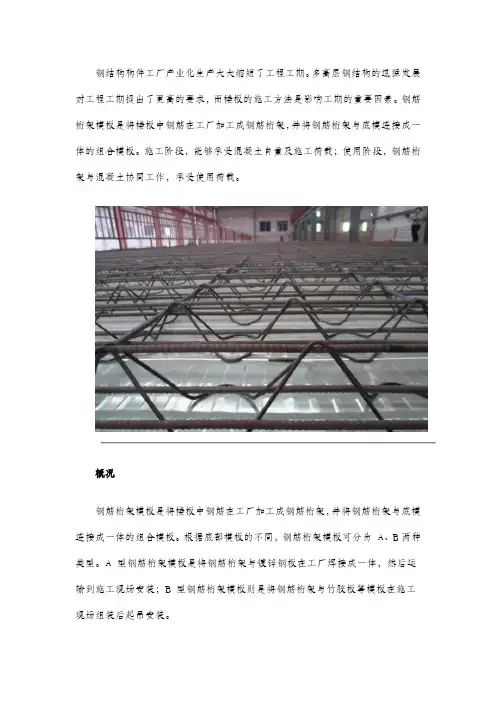

钢筋桁架楼承板图文解析
钢结构构件工厂产业化生产大大缩短了工程工期。
多高层钢结构的迅猛发展对工程工期提出了更高的要求，而楼板的施工方法是影响工期的重要因素。
钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。
施工阶段，能够承受混凝土自重及施工荷载；使用阶段，钢筋桁架与混凝土协同工作，承受使用荷载。
概况钢筋桁架模板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合模板。
根据底部模板的不同，钢筋桁架模板可分为A、B两种类型。
A 型钢筋桁架模板是将钢筋桁架与镀锌钢板在工厂焊接成一体，然后运输到施工现场安装；B 型钢筋桁架模板则是将钢筋桁架与竹胶板等模板在施工现场组装后起吊安装。
钢筋桁架楼承板组成示意图A 型钢筋桁架模板横剖面图A 型钢筋桁架模板纵剖面图B型钢筋桁架模板横剖面图B 型钢筋桁架模板纵剖面图受力特点普通现浇钢筋混凝土楼板，施工阶段因下部支模故基本没有挠度，待混凝土达到一定强度后拆模，在自重作用下，楼板下挠，板底混凝土产生拉力、甚至出现裂缝。
而钢筋桁架模板根据是否设临时支撑分为两种情况：1. 设临时支撑时，与普通现浇混凝土楼板基本相同。
2. 不设临时支撑时，在混凝土结硬前，楼板强度和刚度即钢筋桁架的强度和刚度，钢筋桁架模板自重、混凝土重量及施工荷载全由钢筋桁架承受。
混凝土结硬是在钢筋桁架模板变形下进行的，所以楼板自重不会使板底混凝土产生拉力，在除楼板自重以外的永久荷载及楼面活荷载作用下，板底混凝土才产生拉力。
这样，楼板开裂延迟，楼板的刚度比普通现浇混凝土楼板大。
在使用阶段，钢筋桁架上下弦钢筋与混凝土一起共同工作，此楼板与钢筋混凝土叠合式楼板具有相同的受力性能，虽然受拉钢筋应力超前，但其承载力与普通钢筋混凝土楼板相同。
采用压型钢板做底模时，钢板仅0.5mm 厚，计算楼板承载力及挠度时不考虑其作用，故底部无需做防火处理。
但在正常使用情况下，钢板的存在改善了楼板下部混凝土的受力性能，增加了楼板的刚度。
钢筋桁架楼承板图集
钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板。
在施工阶段，钢筋桁架楼承板可承受施工荷载，直接铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。
由于完全替代了模板功能，减少了模板架设和拆卸工程，大大提高了楼板施工效率。
目前被广泛用于多层厂房，多层、高层、超高层钢结构楼宇、各种不规则楼面、混凝土结构、高速铁路等结构和建筑领域。
优点：
1、经济：
桁架受力模式合理，选材经济，综合造价优势明显。
可设计为双向板，可调整桁架高度与钢筋直径，拟适用于跨度较大的楼板。
2、便捷：
现场钢筋绑扎工作量减少60%～70%，更进一步缩短工期。
桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。
3、安全：
力学性能与传统现浇楼板基本等同，抗裂性能好。
耐火性能与传统现浇楼板相当，优于压型钢板组合楼板。
底模不参与使用阶段受力，不需考虑防火、防腐问题。
4、可靠：
钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠保证。
楼板的双向刚度相近，有利于建筑物抗震栓钉焊接质量更容易保证。
产品构成
钢筋桁架楼承板由上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋构成。
产品型号
A型和B型是目前主推的.钢筋桁架楼承板产品两大类型，A型产品宽度为590mm，B型产品宽度为600mm，两大类型产品的具体型号、尺寸和截面系数等参数，请详见下表。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
桁架钢筋混凝土图集讲解
桁架钢筋混凝土叠合板（60mm厚底板）
实物图
剖面图
为什么要应用桁架钢筋混凝土叠合板
一、增加刚度 二、支撑板面筋 三、作为吊装时的吊钩
目录
目录 总说明
双向板
单向板
双向板 双向板
边板
中板
底板模板及配筋图 (7页-66页，总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
跨度方宽向钢度筋方向 钢筋
板端与板端 板端与板侧
单向板板侧与单向板板侧 双向板板侧与单向板板侧
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
总结：
1.以边板为例，中板同样适用
2.双向板的每种跨度，对应于5种宽度
3.实际起吊时，取与图示吊点位置最近的上弦节点
4.一个吊点位置两侧各设置两道附加钢筋，附加钢筋长280mm， 采用直径为8的三级钢筋，附加钢筋位置为底板内腹杆与下弦杆 的节点处。
32页)
吊点位置示意图 (67页-80页, 76页)
构造图
双向板 单向板
示例
双向板与单向板
《混凝土结构设计规范》9.1.1
双向板与单向板
双向板：板跨度、宽度方向均配置受力钢筋 单向板：板跨度方向配置受力钢筋，宽度方向配置分布钢筋
板侧
双向板：
板端
单向板：
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
总说明
摘自《混凝土结构设计规范》
条文 说明
摘自《装配式混凝土结构技术规程》
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
跨度方宽向钢度筋方向 钢筋
板端与板端 板端与板侧
单向板板侧与单向板板侧 双向板板侧与单向板板侧
桁架钢筋混凝土叠合板 （60mm厚底板）
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
桁架钢筋混凝土叠合板（60mm厚底板）
实物图
剖面图
为什么要应用桁架钢筋混凝土叠合板
一、增加刚度 二、支撑板面筋 三、作为吊装时的吊钩
目录
目录 总说明
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
总结：
1.以边板为例，中板同样适用
2.双向板的每种跨度，对应于5种宽度
3.实际起吊时，取与图示吊点位置最近的上弦节点
4.一个吊点位置两侧各设置两道附加钢筋，附加钢筋长280mm， 采用直径为8的三级钢筋，附加钢筋位置为底板内腹杆与下弦杆 的节点处。
板侧
双向板：
板端
单向板：
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
总说明
摘自《混凝土结构设计规范》
条文 说明
摘自《装配式混凝土结构技术规程》
240 300 0
180 180
双向板标志宽度：1200,1500,1800,2000,2400 标志跨度：3000,3300,…,6000（共11种） 单向板标志宽度：1200,1500,1800,2000,2400 标志跨度：2700,3000,…, 4200（共 6 种）
1
2
3
4
1 2 3
DBS1-6X-XX12-11
双向底板边板
预制底板的跨度方向配筋为 8@200， 预制底板的宽度方向配筋为 8@200
底板厚度为6cm，叠合层厚度为Xcm
预制底板的标志跨度为XXcm， 预制底板的标志宽度为12cm
DBD6X-XX12-1
单向底板,底板厚度为6cm， 叠合层厚度为Xcm
预制底板的跨度方向配筋为 8@200
预制底板的标志跨度为XX00mm， 预制底板的标志宽度为1200mm
A代表上弦钢筋直径为8；B代表上弦钢筋直径为10。 80,90,100代表桁架设计高度。
设计 5.3条已经验算
摘自《装配式混凝土结构技术规程——条文说明》
摘自《装配式混凝土结构技术规程》
1. 基本概念及图集介绍 2. 总说明 3. 底板模板及配筋图 4. 吊点位置示意图 5. 构造及大样图
双向板
单向板
双向板 双向板
边板
中板
底板模板及配筋图 (7页-66页，52页，
32页)
吊点位置示意图 (67页-80页, 76页)
构造图
双向板 单向板
示例
双向板与单向板
《混凝土结构设计规范》9.1.1
双向板与单向板
双向板：板跨度、宽度方向均配置受力钢筋 单向板：板跨度方向配置受力钢筋，宽度方向配置分布钢筋
图中参数代表的含义：
L:标志跨度 l0:实际跨度 a1，a2：首尾端宽度方向钢筋距板边距离 n：宽度方向的钢筋间距数
L=l0+90+90 l0=a1+a2+200*n
1 2
3
1号筋平直段=边板标志宽度+140
32 页
7 页
32页
7页
1号筋平直段=中板标志宽度+280
L=l0+90+90 l0=a1+a2+200*n
