短路接地线成组直流电阻试验
2024年电力安全工器具预防性试验规程(二篇)
2024年电力安全工器具预防性试验规程本规程规定了各种常用电力安全工器具预防性试验的项目、周期和要求，并提供了相应的试验方法，用以判断这些工器具是否符合使用条件，保证工作人员的人身安全。
本规程不适用于带电作业工器具。
从国外进口的安全工器具应以该工器具的产品标准为基础，参照本规程执行。
2引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
本规程颁布时，所示版本均为有效。
所有标准均会被修订，使用本规程的各方应探讨使用下列标准新版本的可能性。
GB2811-2812-89安全帽及其试验方法GB4385-____防静电鞋、导电鞋技术要求GB6095-6096-85安全带GB7059.1-7059.3-86移动式梯安全标准GB1____-2000电绝缘鞋通用技术条件DL408-91电业安全工作规程(发电厂和变电所电气部分)DL409-91电业安全工作规程(电力线路部分)DL740-2000电容型验电器SD332-89携带型短路接地线技术标准3定义3.1电力安全工器具防止触电、灼伤、坠落、摔跌等事故，保障工作人员人身安全的各种专用工具和器具。
安全工器具分为绝缘安全工器具和一般防护安全工器具两大类。
绝缘安全工器具又分为基本绝缘安全工器具和辅助绝缘安全工器具。
基本绝缘安全工器具是指能直接操作带电设备或接触及可能接触带电体的工器具，如电容型验电器、绝缘杆、核相器、绝缘罩、绝缘隔板等，这类工器具和带电作业工器具的区别在于工作过程中为短时间接触带电体或非接触带电体。
在本规程中，将携带型短路接地线也归入这个范畴。
辅助绝缘安全工器具是指绝缘强度不是承受设备或线路的工作电压，只是用于加强基本绝缘安全工器具的保安作用，用以防止接触电压、跨步电压、泄漏电流电弧对操作人员的伤害，不能用辅助绝缘安全工器具直接接触高压设备带电部分。
属于这一类的安全工器具有：绝缘手套、绝缘靴、绝缘胶垫等。
一般防护用具是指防护工作人员发生事故的工器具，如安全带、安全帽等，在本规程中，将登高用的脚扣、升降板、梯子等也归入这个范畴。
绝缘安全工器具试验项目、周期表
1年
表面工频耐压试验
1年 电极间距离300mm
工频耐压试验
1年
工频耐压试验
1年 使用于带电设备区域
绝缘夹钳
工频耐压试验
1年
绝缘罩 导电鞋
工频耐压试验 直流电阻试验
1年
穿用不超 符合《防静电鞋导电鞋 过200h 安全技术要求》
10
脚扣
静负荷试验
1年
11
升降板
静负荷试验
半年
12
竹木梯
静负荷试验
半年
绝缘安全工器具试验项目、周期表
序号
13
14 15 16 17 18
工器具名称 核相器
绝缘隔板 绝缘胶垫
项目
周期
备注
连接导线绝缘强度试验
必要时
浸在电阻率小于100 Ω.m水中
绝缘部分工频耐压试验 1年
电阻管泄露电流试验 半年
动作电压试验
绝缘安全工器具试验项目、周期表
序号
工器具名称
1
电容型验电器
项目 启动电压试验 工频耐压试验
周期
备注
1年
试验时接触电极应与试 验电极相接触
1年
2
绝缘杆
工频耐压试验
1年
同一批次抽测，不少于
成组直流电阻试验 不超过5年 2条，接线鼻பைடு நூலகம்软导线
3 携带型短路接地线
压接的应做该试验
操作棒的工频耐压试验
5年
试验电压加在护环与紧 固头之间
4
个人保安线
成组直流电阻试验
不超过5年
同一批次抽测，不少于 2条。
5
绝缘靴
工频耐压试验
半年
6
绝缘手套
(完整版)试验标准

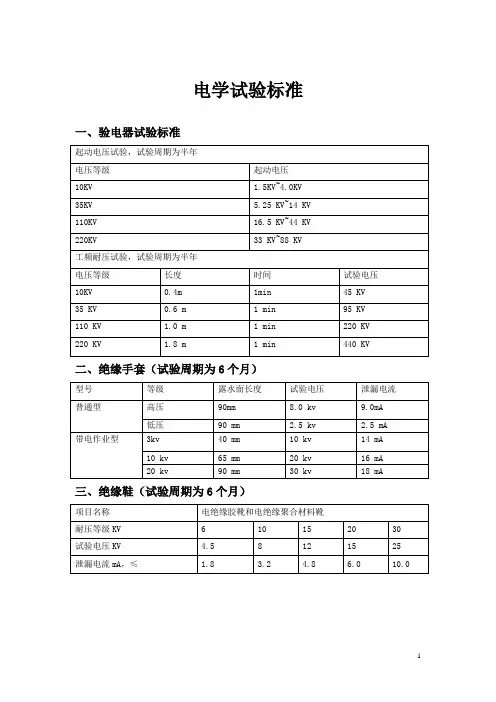

电学试验标准一、验电器试验标准
二、绝缘手套（试验周期为6个月）
三、绝缘鞋（试验周期为6个月）
四、绝缘垫（绝缘毯）试验周期为6个月
五、携带式短路接地线、个人保安接地线
1、直流电阻试验，试验周期为不超过五年。
2、接地操作棒的工频耐压试验，试验周期为1年。
1、成组直流电阻试验标准
注：携带型短路接地线最小截面和个人保安线的最大截面均为25mm2。
六、接地操作棒的绝缘试验
七、绝缘操作杆交流耐压试验，试验周期为1年。
八、绝缘绳周期为一年
表1
九、绝缘档板(试验周期为一年)。
电力安全工器具预防性试验规程(最新版)
电力安全工器具预防性试验规程（试行）国家电力公司发布2002-11-07实施目录1 范围 (1)2 引用标准 (1)3 定义 (1)4 电容型验电器 (4)5 携带型短路接地线 (5)6 个人保护接地线 (7)7 绝缘杆 (7)8 核相器 (8)9 绝缘罩 (10)10 绝缘隔板 (10)11 绝缘胶垫 (11)12 绝缘靴 (12)13 绝缘手套 (13)14 导电鞋 (14)15 安全带 (14)16 安全帽 (15)17 脚扣 (17)18 升降板 (18)19 竹（木）梯 (19)20 试验报告 (19)21 参考文献 (20)1 范围本规程规定了各种常用电力安全工器具预防性试验的项目、周期和要求，并提供了相应的试验方法，用以判断这些工器具是否符合使用条件，保证工作人员的人身安全。
本规程不适用于带电作业工器具。
从国外进口的安全工器具应以该工器具的产品标准为基础，参照本规程执行。
2 引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
本规程颁布时，所示版本均为有效。
所有标准均会被修订，使用本规程的各方应探讨使用下列标准新版本的可能性。
GB 2811～2812-89 安全帽及其试验方法GB 4385-1995 防静电鞋、导电鞋技术要求GB 6095～6096-85 安全带GB 7059.1～7059.3-86 移动式梯安全标准GB 12011-2000 电绝缘鞋通用技术条件DL 408-91 电业安全工作规程（发电厂和变电所电气部分）DL 409-91 电业安全工作规程（电力线路部分）DL 740-2000 电容型验电器SD 332-89 携带型短路接地线技术标准3 定义3.1 电力安全工器具防止触电、灼伤、坠落、摔跌等事故，保障工作人员人身安全的各种专用工具和器具。
安全工器具分为绝缘安全工器具和一般防护安全工器具两大类。
绝缘安全工器具又分为基本绝缘安全工器具和辅助绝缘安全工器具。
高压接地线试验周期
高压接地线试验周期
（1）成组接地线直流电阻试验，五年一试。
测量各接线鼻之间的直流电阻，根据不同截面，平均每米的电阻值分别小于规定值。
25mm2、35mm2、50mm2，平均每平方米直流电阻小于0.79/0.56/0.4mΩ,能检查出接线鼻和线夹与铜导线之间的接触是否良好。
（2）接地绝缘棒的工频耐压试验，一年一试。
将试验电压加在护环与紧固头之间，分别进行额定电压试验和工频耐压试验。
（3）个人保护接地线的试验项目、周期和要求基本与携带型短路接地线相同。
成组直流电阻试验，五年一试，在各接线鼻之间测量直流电阻，且平均每米的电阻值符合规定要求。
接地线分类：
低压接地线（变电用接地线、380V接地线、500V接地线、6KV接地线、手握式接地线）
高压接地线（10KV接地线、35KV接地线、110KV接地线、220KV接地线、500KV 接地线、平口螺旋式接地线、线路型接地线、户外用接地线、喉头式接地线、双簧式接地线）
接触网接地线、接触轨接地线、线路用接地线。
接地线使用说明：
（1）挂接地线时：先连接接地夹，后接接电夹；拆除接地线时，必须按程序先拆接电夹，后拆接地夹。
（2）安装：将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹（接电夹有固定式和活动式）相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。
（3）核实接地棒的电压等级与操作设备的电压等级是否一致。
（4）接地软铜线有分相式和组合式，接地棒有平口式和双簧钩式线夹
10/35/110/220/500。
电力安全工器具预防性试验规程(四篇)
电力安全工器具预防性试验规程电力安全工器具是指用于电力施工、维护和操作中的工具和设备，为确保电力安全，必须对电力安全工器具进行预防性试验。
预防性试验是指在使用电力安全工器具之前进行的检测和验证，以确保其安全可靠的工作状态。
下面是电力安全工器具预防性试验规程的详细介绍。
一、试验前准备1. 选择试验仪器和设备：根据试验的具体要求选择合适的试验仪器和设备。
包括测量电流的表、万用表、绝缘电阻测试仪、电流表、电压表等。
2. 检查试验仪器和设备：对试验仪器和设备进行检查，确保其工作正常、准确可靠，且能够满足试验要求。
二、试验内容和方法1. 外观检查：对电力安全工器具的外观进行检查，包括是否有破损、变形或其他异常情况。
2. 导体接触电阻测量：测量电力安全工器具的导体接触电阻，判断导体接触是否良好。
方法是在电源上施加一定电压，通过测量电路上的电流和电压来计算导体接触电阻。
3. 绝缘电阻测量：用绝缘电阻测试仪对电力安全工器具的绝缘电阻进行测量，以判断其绝缘性能是否符合要求。
方法是在电源上施加一定电压，通过测量电流和电压之比来计算绝缘电阻。
4. 线圈绝缘强度试验：对电力工器具的绝缘线圈进行绝缘强度试验，以验证其绝缘性能。
方法是在特定的电压下施加高压，要求电力工器具能够正常工作，且不发生击穿或部分放电现象。
5. 可靠连接试验：检查连接件的可靠性和接触质量是否良好，以减少电阻和发热。
方法是对连接件进行检查，如螺母是否松动、接触面是否干净等。
6. 选用电流的试验：根据电力工器具的额定电流大小，选取相应的电流进行试验，确保工器具能够正常工作。
三、试验记录和分析1. 对试验结果进行记录：记录每个电力安全工器具的试验结果，包括试验日期、试验人员、试验工器具的名称、试验结果等。
2. 对试验结果进行分析：根据试验记录，分析每个电力安全工器具的试验结果，判断其是否达到安全要求。
对于不符合要求的工器具，应及时进行维修、更换或淘汰。
四、试验周期1. 新购电力安全工器具：新购电力安全工器具应在使用前进行预防性试验，以确保其符合安全要求。
试验标准
电学试验标准一、验电器试验标准
二、绝缘手套（试验周期为6个月）
三、绝缘鞋（试验周期为6个月）
四、绝缘垫（绝缘毯）试验周期为6个月
五、携带式短路接地线、个人保安接地线
1、直流电阻试验，试验周期为不超过五年。
2、接地操作棒的工频耐压试验，试验周期为1年。
1、成组直流电阻试验标准
注：携带型短路接地线最小截面和个人保安线的最大截面均为25mm2。
六、接地操作棒的绝缘试验
七、绝缘操作杆交流耐压试验，试验周期为1年。
八、绝缘绳周期为一年
表1
九、绝缘档板(试验周期为一年)。
电力安全工器具预防性试验规范标准
电力安全工器具预防性试验规程（试行）国家电力公司发布目录1 范围 (1)2 引用标准 (1)3 定义 (1)4 电容型验电器 (4)5 携带型短路接地线 (5)6 个人保护接地线 (7)7 绝缘杆 (7)8 核相器 (8)9 绝缘罩 (10)10 绝缘隔板 (10)11 绝缘胶垫 (11)12 绝缘靴 (12)13 绝缘手套 (13)14 导电鞋 (14)15 安全带 (14)16 安全帽 (15)17 脚扣 (17)18 升降板 (18)19 竹（木）梯 (19)20 试验报告 (19)21 参考文献 (20)1 范围本规程规定了各种常用电力安全工器具预防性试验的项目、周期和要求，并提供了相应的试验方法，用以判断这些工器具是否符合使用条件，保证工作人员的人身安全。
本规程不适用于带电作业工器具。
从国外进口的安全工器具应以该工器具的产品标准为基础，参照本规程执行。
2 引用标准下列标准所包含的条文，通过在本规程中引用而构成为本规程的条文。
本规程颁布时，所示版本均为有效。
所有标准均会被修订，使用本规程的各方应探讨使用下列标准新版本的可能性。
GB 2811～2812-89安全帽及其试验方法GB 4385-1995 防静电鞋、导电鞋技术要求GB 6095～6096-85安全带GB 7059.1～7059.3-86移动式梯安全标准GB 12011-2000 电绝缘鞋通用技术条件DL 408-91 电业安全工作规程（发电厂和变电所电气部分）DL 409-91 电业安全工作规程（电力线路部分）DL 740-2000 电容型验电器SD 332-89 携带型短路接地线技术标准3 定义3.1 电力安全工器具防止触电、灼伤、坠落、摔跌等事故，保障工作人员人身安全的各种专用工具和器具。
安全工器具分为绝缘安全工器具和一般防护安全工器具两大类。
绝缘安全工器具又分为基本绝缘安全工器具和辅助绝缘安全工器具。
基本绝缘安全工器具是指能直接操作带电设备或接触及可能接触带电体的工器具，如电容型验电器、绝缘杆、核相器、绝缘罩、绝缘隔板等，这类工器具和带电作业工器具的区别在于工作过程中为短时间接触带电体或非接触带电体。
携带型短路接地线
携带型短路接地线. 没有对携带型短路接地线进行定期试验现场使用的携带型短路接地线，大部分没有进行定期试验。
一些单位自从购置接地线后，一用就是十年八年，各接线鼻之间松脱，接地绝缘操作棒从不做耐压试验。
为此建议：根据《携带型短路接地线技术标准》(SD332—1989)和国家电力公司《电力安全工器具预防性试验规程》(2002年11月7日实施)对照检查。
使用中的携带型短路接地线的定期试验项目、周期应符合：(1) 成组接地线直流电阻试验，五年一试。
测量各接线鼻之间的直流电阻，根据不同截面，平均每米的电阻值应分别小于规定值。
通过试验，能检查出接线鼻和线夹与铜导线之间的接触是否良好。
(2) 接地绝缘棒的工频耐压试验，一年一试。
将试验电压加在护环与紧固头之间，分别进行额定电压试验和工频耐压试验。
(3) 个人保护接地线的试验项目、周期和要求基本与携带型短路接地线相同。
成组直流电阻试验，五年一试，在各接线鼻之间测量直流电阻，且平均每米的电阻值符合规定要求。
2. 使用不合格的携带型短路接地线(1) 部分携带型短路接地线接线耳截面太小，没有止动限位设计，接头松动，难以保证可靠连接；(2) 多股软导线没有护套；(3) 接地线杆长度不够；(4) 个别线夹损坏，不少产品是原电力部曾通报全国禁用的杂牌厂家生产的接地线；(5) 线夹采用弹簧夹挂接；(6) 职工自制接地线。
自制的接地线，大部分因工艺粗糙不符合要求。
如接地线的线夹与编织铜线线耳连接处没有限位凹槽、且用单螺栓连接又无防翻松装置，使用几次即出现松动现象。
接地线和接线耳部位粗糙，线夹平面中间凸起，与接线耳连接接触非常差等。
为此建议：对使用中的携带型短路接地线，应按《携带型短路接地线技术标准》(SD332—1989)和国家电力公司《电力安全工器具预防性试验规程》(2002年11月7日实施)作一次全面检查。
不合格的接地线不能使用，与厂家联系采取防止线耳螺丝翻松措施，可改成有限位凹槽结构。
携带型短路接地线试验方法
图1 携带型短路接地线成组直流电阻试验
成组直流电阻试验采用直流电压降法测量，常用的测量方式为电流-电压表法，试验电流宜≥30A。
进行接地线的成组直流电阻试验时，应先测量各接线鼻间两两的长度，根据测得的直流电阻值，算出每米的电阻值，符合表2的规定，则为合格。
5.2.2 工频耐压试验（使用的设备：试验变压器）
试验电压加在操作棒的护环与紧固头之间，对于各个电压等级的绝缘杆，施加对应的电压。
对于10～220kV电压等缘杆，加压时间lmin；对于330～500kV电压等级的绝缘杆，加压时间5min。
缓慢升高电压，以便能在仪表上准确读数，达到0.75倍试验电压值起，以每秒2％试验电压的升压速率至规定的值，保持相应的然后迅速降压，但不能突然切断，试验中各绝缘杆应不发生闪络或击穿，试验后绝缘杆应无放电、灼伤痕迹，应不发热。
若试验变压器电压等级达不到试验的要求，可分段进行试验，最多可分成4段，分段试验电压应为整体试验电压除以分段数再乘倍的系数。
