CDR交互式工具
CorelDRAW_X4平面设计基础教程(共10个)-第10章综合实例展示
上一页
下一页
退 出
第7章 交互式工具组的使用
任务实施
8.如图所示，在手提袋子正面的下方绘制一 个不规则四边形，并为其选择【均匀填充】， 填充色设置为“C 83 M 17 Y 62 K 56”，也 为其进行交互式透明设置，制作出手提袋正 面下方的折迹效果。 二、对手提袋进行修饰 1.使用【椭圆形工具】 ，绘制两个等大的小正 圆，并为其填充“10%黑”色。然后使用【贝塞 尔工具】 绘制一条曲线，轮廓色为“绿色”， 宽度为“2.0mm”。效果如左图所示。
文字“花儿朵朵”
上一页
下一页
退 出
第7章 交互式工具组的使用
任务实施
2.同时选择“花儿朵朵”四个字，在属性栏“旋转角度”项中设置 “10.0°”。 3. 在工具箱中选择【贝塞尔工具】 ，沿着“花儿朵朵”四个字的外边 线绘制一个闭合图形，并单击“调色板”中的“90%黑”作为填充色， 右击“调色板”中的“红色”为轮廓色。并在“轮廓笔对话框”中设置 “宽度”为“4.0mm”，效果如下图所示。
第7章 交互式工具组的使用
任务实施
6.在工具箱中选择【手绘工具】 ，绘制如左图所 示手提袋正面不规则四边形，并为其选择【位图填 充】，在“位图填充”对话框中选择自己所需要的图 形，如果没有需要的图形，可以单击“装入”按钮， 装入新的图形，并进行选择。
手提袋正面图形
7.为了使手提袋正面图形看起来柔和，在其前方加一块透明板。 绘制一个和图10-5等大的不规则四边形，为其选择【渐变填充】， 并“自定义”颜色，“位置”为“1%”和“99%”定义为“绿色”， “位置”为“42%”和“54%”定义为“黄色”。“类型”为“线 性”，“角度”为“35”，“边界”为“7”。然后单击【交互式 手提袋正面上方的透明板 透明工具】 ，“透明度类型”为“射线”，效果如右图所示。

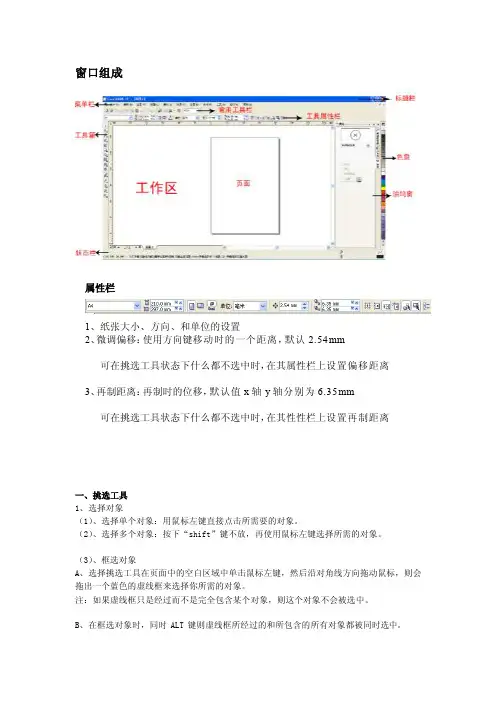

[讲解]CDR常用工具使用
![[讲解]CDR常用工具使用](https://img.taocdn.com/s3/m/0a87fcfc80c758f5f61fb7360b4c2e3f57272538.png)
窗口组成属性栏1、纸张大小、方向、和单位的设置2、微调偏移：使用方向键移动时的一个距离，默认2.54mm可在挑选工具状态下什么都不选中时，在其属性栏上设置偏移距离3、再制距离：再制时的位移，默认值x轴y轴分别为6.35mm可在挑选工具状态下什么都不选中时，在其性性栏上设置再制距离一、挑选工具1、选择对象（1）、选择单个对象：用鼠标左键直接点击所需要的对象。
（2）、选择多个对象：按下“shift”键不放，再使用鼠标左键选择所需的对象。
（3）、框选对象A、选择挑选工具在页面中的空白区域中单击鼠标左键，然后沿对角线方向拖动鼠标，则会拖出一个蓝色的虚线框来选择你所需的对象。
注：如果虚线框只是经过而不是完全包含某个对象，则这个对象不会被选中。
B、在框选对象时，同时ALT键则虚线框所经过的和所包含的所有对象都被同时选中。
C、在框选对象时，同时按下shift键可使用多个虚线框来选择不相邻的几组对象。
D、在框选对象时，同时按下ALT+shift键表示经过的地方可以都选中，还可多选。
（4）、全选对象：双击挑选工具；快捷键：Ctrl+A2、复制的方法：A、在挑选工具前提下小键盘上“+”号键B、按住鼠标左键拖动时单击鼠标右键C、ctrl+c复制、ctrl+x剪切、ctrl+v粘贴3、删除（delete）、撤消(ctrl+z)、重做(ctrl+shift+z)、重复(ctrl+r)、还原。
三、抓手工具（H）：用于平移页面在窗口的位置，方向键可代替抓手工具。
四、贝赛尔工具：可以绘制不规则的曲线及图形对象，允许用户通过鼠标依次定位每个节点来绘制直线和曲线。
使用方法：确定第一个点后单击左键，确定第二个点后单击左键可以画直线，或是按住鼠标左键的同时拖动鼠标产生孤线。
双击节点可以取消节杆，按住C键可以转换节杆，或是用形状工具F10来调整用形状工具调整时的属性：转为曲线方法：A、选择待转换为曲线对象的对象，单击属性工具栏中的“转为曲线”按钮。
CorelDRAW入门篇-22交互式工具的综合应用
案例赏析与制作
案例赏析与制作
案例赏析与制作
本讲小结
本讲学习了阴影、透明工具的属性及使用方 法。通过本章学习，要求掌握利用各工具制作实 例。
理论练习
1、交互式透明工具可对对象进行的操作是： A.应用透明度 B.应用阴影 C.应用封套 D.应用立体化
理论练习
2．交互式阴影工具的阴影可以改变颜色吗？（ ） A：可以。 B：不可以。
圆锥透明效果、方角透明效果。
二、交互式透明工具
• 中间白色滑块：用来调整透明的中心点。 • 黑色控制滑块：表示透明 • 白色控制滑块：表示不透明
二、交互式透明工具
④图样透明效果：包括双色图样、全色图样、 位图图样。
⑤底纹透明效果 单击【透明图案选择】按钮，可以在弹出的材质库
列选框中选择成课件中的所有案例！ 2、必须完成“基本练习”文件夹中的案例！ 3、思考试做“思考练习”文件夹中的案例！
一、交互式阴影工具
2、阴影与原对象的分离： 执行【排列】 /【拆分阴影群组】菜单命令。Ctrl+K
案例赏析与制作
案例赏析与制作
二、交互式透明工具
对位图和矢量图都可以执行命令。 １、交互式透明的类型：
①无； ②标准：均匀的改变所选对象的透明度
（0表示不透明，100表示完全透明） ③渐变透明：包括线性透明效果、射线透明效果、
二、交互式透明工具
２、透明效果的编辑：在操作中的编辑。
如何在同一图形对象上使用交互式透明工具两次或两次以上
如一个矩形图形对象，如何使用交互式透明工具实现左右两 边透明渐变
1.画好一个矩形后，选择交互式透明工具，先把矩形填为 一边透明 2.然后点击左上角的“编辑透明度”按钮，弹出“渐变透 明度”对话框 3.点击中间的“自定义”选项，出来一个颜色条后，将两 边都设置为黑色中间为白色，最后“确定”。（颜色条中， 黑色的是被透明的部分，白色的是不透明的部分。） 这里你就能看到你画的矩形两边变透明了。
CorelDRAW考试理论复习题
CorelDRAW考试理论复习题CorelDRAW理论复习题1.精确的设定字符间距的方法是：（A ）A 在“格式”的文本是的“间距”输入数值设定B 用节点编辑工具调整C 使用键盘调整2.能够断开路径并将对象转换为曲线的工具是：（B ）A 节点编辑工具B 擦除器工具C 刻刀工具3.交互式变形工具包含几种变形方式：（ B）A 2B 3C 4D 54.当我们新建页面时.我们不能通过属性栏设定的是：（ C）A 页面大小B 页面方向C 分辩率 C 页面形式5.找开透境的卷帘窗的快捷键是：（D）A CTRL+EB CTRL+BC CTRL+F9D CTRL+F36.使用“螺纹”工具绘制螺纹形式时.每圈螺纹间距固定不变的是：（A ）A 对称式B 对数式7.如果要创建用于因特网的图像应选用的标尺单位是：（A ）B 毫米C 磅8.交互式调和工具不能用于（A ）物体A 透境B 群组C 立体D 阴影9.交互式工具包括几种工具：（D ）A 5B 6C 7D 810.找开调和卷帘窗的快捷键是：（B ）A CTRL+EB CTRL+BC CTRL+F9D CTRL+F311．将一组文字分解成一个一个的文字后如果字符上包含嵌着如“8”、“R” 嵌着部分的文字会怎么样（B）A 和折分前一样B 内部附物体丢失C 前后重叠D 分别用不同12.在变选项中精确的确定物体的倾斜角度应选用（C）A 位置参数B 大小参数C 倾斜参数13.Coreldraw的渐变过程所选中渐变包括：（AD ）A 线性C 锥形D 方形、圆锥、射线14. 使用“符号”绘制重复对象的主要好处是（A）A、减少文件大小B、容易辨认C、便于记忆D、便于查找15.Coreldraw不能打开的矢量文件是：（C ）A dxfB dwgC maxD ai16.在焊接对象的操作中，若原始对象有重叠部分，则重叠部分会(C )A、将被忽略B、重叠区会被清除，并自动创建剪贴洞效果C、合并为一个整体D、重叠区将以相应颜色显示17.Coreldraw 11最常用的视图模式为：（D）A 线框B 草稿C 普通D 增强18.以下文件格式中（AB ）不可以包含真彩信息的(两个答案)A GifB JpgC PsdD Bmp19.下面不属于文字属性的内容是：（C ）A 文字大小B 文字的字体C 文字的拼写检查20.颜色模式中颜色范围最大的是 ( C )A、CMYKB、RGBC、LabD、灰度21.交互式填充工具的作用是：（D ）A 填充渐变颜色B 填充纹理C 填充单色D 填充各种颜色和图案22.Corel公司是（ C ）最大的软件公司？A 美国B 英国C 加拿大D 德国23.将任何两个对象进行一系列过渡选用：（A ）A 调和命令B 渐变命令C 立体化命令24.CMYK颜色模型中，CMYK分别代表的颜色是( D ) A棕色、青色、黄色、黑色 B品红、青色、黄色、黑色C黑色、黄色、品红、青色 D青色、品红、黄色、黑色25.交互式立体工具制作的立体对象（ A ）旋转A 可以B 不可以26.打开倾斜卷帘窗的快捷键是：（D ）A ALT+F7C ALT+F9D ALT+F1127.Coreldraw的模板文件格式为：（ D）A CDRB CMXC CPXD CDT28.当你用鼠标点击一个物体时.它的周围出现（C ）个控制方块A 4B 6C 8D 929.Coreldraw软件能否产生位图格式的文件：（A ）A 能B 不能C 不能确定30.用不同的名称保存一个绘图,如果要保存该绘图的副本应选用的命令是：（B ）A saveB save asC save copy31.拖动对象时按住（ C）键,可以使对象只在水平或垂直方向移动A SHIFTB ALTC CTRLD ESC32.当我们需要绘制一个正圆形或正方形时.需要按住（C ）键A SHIFTB ALTD ESC33.在使用调色板调色时,用鼠标（A ）可以对物体填色,使用鼠标（B ）可以对物体轮廓填色A 左键B 右键34.Coreldraw可否用来绘制工程图纸：（A）A 可以B 不可以35. 通过（A）方式区们可以方便的观察隐藏的对象A 简单线框B 普通视图C 增强视图36.当由于硬件性能限制当前作图区域的图像不能及时更新时可以使用(C)A 撤消B 重做C 刷新窗口37.CORELDRAW可以设定分辩率吗?(A)A 可以B 不可以38.调整伽玛值是指:(B)A 校色方法B 处理位图的一种特殊效果C 改变图片大小的方法D 图片透明处理的一种方法39.在使用"矩形"工具绘制方形时,需按住(A)键A CTRLB ALTC SHIFTD SHIFT+ALT40."再制"命令提供了创建和使用对象副本的捷径,与"复制"和"剪切"命令不同的是:(A)A 其不使用"剪切板"B 其使用"剪切板"C 重新定位时,其不能自动保存偏移值41.使用(B)的复制方法,可以使复制出的对象和原先的物体同时改变形状A 复制B 克隆(仿制)42.CORELDRAW保存的备份文件格式是:(A)A CDRB CMXC BAKD 备份43.对于一行文字中的耽搁字符,我们可否改变其属性(A)A 能B 不能C 绝对不能44. 在平面绘图中,国际大16开即A4纸的尺寸应为:(B)A 185*260(mn)B 210*297(mn)C 200*300(mn)45.CORELDRAW可以使用（B）作为页面背景A 矢量B 位图C 彩虹色D 图案46.当我需要重新做一系列命令时.可以使用（D）命令A 撤消B 撤消列表C 重做D 重做列表47.CORELDRAW 中我们可否将选定对象精确定位（A）A 可以B 不可以48.用于印刷的色彩模式是（B）A RGB B CMYKC LABD 索引模式49.用“手绘”工具绘制直线时需按住（A）键A CTRLB ALTC SHIFTD SHIFT+ALT50.打开特殊填充的快捷键是（A）A ALT+F7B ALT+BC CTRL+FD ALT+F1151.交互式套工具的控制点可以用形状工具调节吗(A)?A 可以B 不可以52. 如将符号作为文本对象添加到段落中是应(A)符号泊坞窗中选中的符号字体.A 双击B 单击C 右键双击D 右键单击53.最大化并完整地显示选取对象的快捷键是什么：（B ）A、Shift+F4B、F4C、Shift+F2D、Shift+F954.ＨＳＢ色彩模式中,Ｈ代表的是什么(A)？Ａ色度Ｂ饱和度Ｃ亮度Ｄ黄色55.选定的若干个对象中,撤消对一个对象的选定应按住(A)？Ａ) SHIFT键Ｂ) CTRL键Ｃ) ALT键56.段落文字和美工文字转换的快捷键是：（B）Ctrl+F8 B、F11 C、F8 D、F957.在选择对象时按住(C)键可以选择后面的对象,按住(B)键可以选择多个对象。
《 CorelDRAW》课件——交互式立体工具
G
PART TWO
评奖小节
评奖小节
在规定时间内 的完成情况 （40%）
项目完成情况 及效果
（40%）
相比上章本章 学习情况 （20%）
H
PART TWO
作
业
课后作业
使用对象Байду номын сангаас充 使用纯色 递减颜色（相当于渐变填充）
5、旋转立体对象 在立体编辑状态下，用鼠标点一下立体对象，进入旋转状态，可改变视点。
注：两种平行立体化类型无法旋转对象
旋转立体对象方法： ① 使用立体属性栏中的“立体的方向”按钮 ② 在立体编辑状态下，用鼠标点击立体对象，
进入旋转状态，可改变视点。
1、左右拖动鼠标沿X轴方向旋转 2、上下拖动鼠标沿Y轴方向旋转 3、当鼠标变成状沿Z轴方向旋转
6、绘制斜角
斜角可以产生对象的立体化边的一角被切除的幻觉。可 以指定斜角的角度和深度值来控制三维效果。
7、添加光照效果
可以应用光源来增强矢量立体模型的立体感。最 多可使用三个光源，以不同强度投射到立体化对象。 当不再需要光源时，可以移除光源
8、拆分立体化效果
执行：“排列”——“拆分立体化群组”，即可将图形和 立体化部分分离（Ctrl+K）
试想一下： 将一条直线创建立体化效果拆分结果是什么？
E
PART TWO
案例演示
案例演示
教师选择相应案例，找一位学生到教师机 尝试制作，以增加课堂互动性。
F
PART TWO
总
结
总结
这节课我们学习了软件中的几个工具，需要牢记 1、交互式立体化工具
2、设置灭点
灭点 （指图形各点延伸线向消失点处延伸的相交点）
深度 （立体化的厚度、深度）
CDR常用工具使用
窗口组成属性栏1、纸张大小、方向、与单位的设置2、微调偏移:使用方向键移动时的一个距离,默认2、54mm可在挑选工具状态下什么都不选中时,在其属性栏上设置偏移距离3、再制距离:再制时的位移,默认值x轴y轴分别为6、35mm可在挑选工具状态下什么都不选中时,在其性性栏上设置再制距离一、挑选工具1、选择对象(1)、选择单个对象:用鼠标左键直接点击所需要的对象。
(2)、选择多个对象:按下“shift”键不放,再使用鼠标左键选择所需的对象。
(3)、框选对象A、选择挑选工具在页面中的空白区域中单击鼠标左键,然后沿对角线方向拖动鼠标,则会拖出一个蓝色的虚线框来选择您所需的对象。
注:如果虚线框只就是经过而不就是完全包含某个对象,则这个对象不会被选中。
B、在框选对象时,同时ALT键则虚线框所经过的与所包含的所有对象都被同时选中。
C、在框选对象时,同时按下shift键可使用多个虚线框来选择不相邻的几组对象。
D、在框选对象时,同时按下ALT+shift键表示经过的地方可以都选中,还可多选。
(4)、全选对象:双击挑选工具;快捷键:Ctrl+A2、复制的方法:A、在挑选工具前提下小键盘上“+”号键B、按住鼠标左键拖动时单击鼠标右键C、ctrl+c复制、ctrl+x剪切、ctrl+v粘贴3、删除(delete)、撤消(ctrl+z)、重做(ctrl+shift+z)、重复(ctrl+r)、还原。
三、抓手工具(H):用于平移页面在窗口的位置,方向键可代替抓手工具。
四、贝赛尔工具:可以绘制不规则的曲线及图形对象,允许用户通过鼠标依次定位每个节点来绘制直线与曲线。
使用方法 :确定第一个点后单击左键,确定第二个点后单击左键可以画直线,或就是按住鼠标左键的同时拖动鼠标产生孤线。
双击节点可以取消节杆,按住C键可以转换节杆,或就是用形状工具F10来调整用形状工具调整时的属性:转为曲线方法:A、选择待转换为曲线对象的对象,单击属性工具栏中的“转为曲线”按钮。
CORELDRAW工具认识
CORELDRAW工具认识关键词： CORELDRAW我们不得不承认，工具栏是Corel Draw最重要的部件，因为没有了它，那么你将无法进行任何创作。
现在由上至下来看看工具栏每一个工具大概的用处：选择工具（PICK Tool）用来选择对象，可以点选，也可以通过拖动出一个选择框来选择多个对象。
提示：对于点选，使用SHIFT＋左击鼠标来选择/去选多个对象；对于拖动选择框，通常情况下，只有选择框完全包围了目标对象或目标对象群的时候才能完成选择，但是可以通过按住ALT键使得被选择框接触到的对象立刻就被选中。
对于群组（GROUP,以后的章节将会讲到），使用CTRL键＋左击可以点选组中的某个对象形状工具（Shape Tool)选择编辑对象的部分，从左到右分别是:形状工具(Shape Tool)：选择、编辑曲线(Curves)以及节点(Node),以及调整文本的字、行间距切刀工具(Knife Tool)：把一个对象按照所画曲线切割开橡皮擦工具(Eraser Tool)：擦除对象的某些部分自由变换工具(Freehand Transform Tool)：令人着迷的自由变形，包括旋转，镜像等等提示：快捷键为F10缩放工具(Zoom Tool)缩放观察（放大镜）和移动视图（手形工具，作用与PHOTOSHOP中的空格键一样）提示：放大(Zoom In)，通过拖一个放大框来实现放大局部图形。
快捷键为F2缩小(Zoom Out)，与放大刚好相反。
快捷键为F3缩放到实际大小(Zoom Actual Size)，缩放到实际打印尺寸大小缩放到选定对象(Zoom to Selected)，快捷键为SHIFT+F2缩放到所有对象(Zoom to All Objects)，快捷键为F4缩放到页面(Zoom to page)，快捷键SHIFT+F4Corel Draw10提供了另外2种移动视图的方式：1. 用ALT+方向箭头。
2. 用视图移动工具，就是在工作区右下角两个滚动条交汇的地方, 按住那个小方块移动鼠标。
CDR交互式工具
第八课：交互式工具
一、交互式调和工具：
1.作用：在多个图形中创建形状及颜色的过渡。
2.属性：
步数：调和的个数。
调和的方式：直接调和，顺时针调和，逆时针调和。
对象和颜色加速：
新路径：沿路径创建调和
沿全路径调和：（此项沿路径调和时，一般保持勾选）
从路径分离：从沿着的路径中，将调和的对象分离出来。
多个对象之间创建调和：
二、交互式轮廓图工具：
1.作用：单个对象创建过渡
2.属性：
轮廓方式：到中心，向内，向外。
步数：
距离：
调和方式：直接，顺时针，逆时针。
轮廓后的颜色与轮廓：
三、交互式变形工具：
1.作用：使图形变形。
2.属性：
变形方式：
推拉：向左产生平滑的变形；向右产生尖突的变形。
拉链：图形边缘产生变形。
扭曲：产生旋转扭曲变形。
失真频率：变形的数量。
失真振幅：变形的程度。
3.可以多次变形。
四、交互式阴影工具：作发光效果。
1.作用：给图形添加阴影。
2.属性：
透明度、
羽化：阴影边缘的柔和程度。
羽化方向：当只有边缘时，设置方向。
阴影颜色：
五、交互式封套工具：
1.作用：让图形在封套中变形。
2.属性：类似于形状工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八课：交互式工具
一、交互式调和工具：
1.作用：在多个图形中创建形状及颜色的过渡。
2.属性：
步数：调和的个数。
调和的方式：直接调和，顺时针调和，逆时针调和。
对象和颜色加速：
新路径：沿路径创建调和
沿全路径调和：（此项沿路径调和时，一般保持勾选）
从路径分离：从沿着的路径中，将调和的对象分离出来。
多个对象之间创建调和：
二、交互式轮廓图工具：
1.作用：单个对象创建过渡
2.属性：
轮廓方式：到中心，向内，向外。
步数：
距离：
调和方式：直接，顺时针，逆时针。
轮廓后的颜色与轮廓：
三、交互式变形工具：
1.作用：使图形变形。
2.属性：
变形方式：
推拉：向左产生平滑的变形；向右产生尖突的变形。
拉链：图形边缘产生变形。
扭曲：产生旋转扭曲变形。
失真频率：变形的数量。
失真振幅：变形的程度。
3.可以多次变形。
四、交互式阴影工具：作发光效果。
1.作用：给图形添加阴影。
2.属性：
透明度、
羽化：阴影边缘的柔和程度。
羽化方向：当只有边缘时，设置方向。
阴影颜色：
五、交互式封套工具：
1.作用：让图形在封套中变形。
2.属性：类似于形状工具。
