固化剂的固化温度和耐热性
固化剂的固化温度和耐热性各种固化剂的固化温度各不相同，固化物的耐热性也有很大不同.一般地说，使用固化温度高的固化剂可以得到耐热优良的固化物。
对于加成聚合型固化剂，固化温度和耐热性按下列顺序提高：脂肪族多胺〈；脂环族多胺<；芳香族多胺≈酚醛<酸酐催化加聚型固化剂的耐热性大体处于芳香多胺水平。
阴离子聚合型（叔胺和咪唑化古物)、阳离子聚合型(BF3络合物）的耐热性基本上相同，这主要是虽然起始的反应机理不同，但最终都形成醚键结合的网状结构.固化反应属于化学反应,受固化温度影响很大，温度增高，反应速度加快,凝胶时间变短；凝胶时间的对数值随固化温度上升大体呈直线下降趋势。
但固化温度过高，常使固化物性能下降，所以存在固化温度的上限；必须选择使固化速度和固化物性能折中的温度，作为合适的固化温度.按固化温度可把固化剂分为四类：低温固化剂固化温度在室温以下；室温固化剂固化温度为室温～50℃;中温固化剂为50～100℃;高温固化剂固化温度在100℃以上。
属于低温固化型的固化剂品种很少，有聚琉醇型、多异氰酸酯型等；近年来国内研制投产的T-31改性胺、YH—82改性胺均可在0℃以下固化.属于室温固化型的种类很多：脂肪族多胺、脂环族多胺；低分子聚酰胺以及改性芳胺等.属于中温固化型的有一部分脂环族多胺、叔胺、眯唑类以及三氟化硼络合物等。
属于高温型固化剂的有芳香族多胺、酸酐、甲阶酚醛树脂、氨基树脂、双氰胺以及酰肼等。
对于高温固化体系，固化温度一般分为两阶段，在凝胶前采用低温固化，在达到凝胶状态或比凝胶状态稍高的状态之后，再高温加热进行后固化（post-cure），相对之前段固化为预固化（pre—cure)。
编辑本段结构特性固化剂的固化温度和固化物的耐热性有很大关系。
同样地，在同一类固化剂中，虽然具有相同的官能基，但因化学结构不同，其性质和固化物特性也不同。
因此，全面了解具有相同官能基而化学结构不同的多胺固化剂的性状、特点，对选择固化剂来说，是很重要的。
在色相方面，脂环族最浅,基本上是透明的，而脂肪族和芳香族,其着色程度相当显著。
在黏度方面，也有很大不同，脂环族不过零点零几Pa·s，而聚酰胺则非常黏稠，达数Pa·s,芳香族胺多为固态。
适用期长短正好与固化性完全相反，脂肪族反应性最高，而脂环族、酰胺、芳香族依次降低。
色相：（优）脂环族→脂肪族→酰胺→芳香胺（劣）熟度:（低)脂环族→脂肪族→芳香族→酰胺(高）适用期：（长）芳香族→酰胺→脂环族→脂肪族(短)固化性：（快）脂肪族→脂环族→酰胺→芳香族（慢）刺激性：（强)脂肪族→芳香族→脂环族→酰胺（弱）多胺类固化剂的化学结构和性质另外,在光泽、柔软性、粘接性、耐酸性、耐水性方面，也呈一定规律性。
光泽：（优）芳香族→脂环族→聚酰胺一脂肪胺(劣）柔软性：（软）聚酰胺→脂肪族→脂环族→芳香族(刚）粘接性：(优）聚酰胺→脂环族→脂肪族→芳香族（良）耐酸性：（优）芳香族→脂环族→脂肪族→聚酰胺（劣）耐水性：（优)聚酰胺→脂肪胺→脂环胺→芳香胺（良)多胺类固化剂的化学结构和与双酚A树脂固化物的性质对光泽来说，芳香族最好，脂肪族最差.此性质受固化温度的影响，随温度升高，光泽变好.至于柔软性,官能基间距离长的聚酰胺更优良一些，而交联密度高的芳香胺则差.耐热性与柔软性正好相反，而粘接性则与柔软性一致。
耐药品性（耐酸性）受化学结构影响,芳香族比较优良，脂肪胺和聚酰胺则易受化学药品腐蚀。
耐水性受官能基质量浓度的支配,官能基质量浓度低、疏水度高的聚酰胺类更耐水，而官能基质量浓度高的芳香族则差一些.编辑本段分类按用途分类固化剂按用途可分为常温固化剂和加热固化剂。
环氧树脂高温固化时一般性能优良，但是在土木建筑中使用的涂料和粘接剂等由于加热困难,需要常温固化；所以大都使用脂肪胺、脂环映以及聚酰胺等，尤其是冬季使用的涂料和粘接剂不得不与多异氰酸酯并用，或使用具有恶臭气味的聚琉醇类.至于中温固化剂和高温固化剂，则要以被着体的耐热性以及固化物的耐热性、粘接性和耐药品性等为基准来选择。
选择重点为多胺和酸酐。
由于酸酐固化物具有优良的电性能,所以广泛用于电子、电器方面。
脂肪族多胺固化物粘接性以及耐碱、耐水性均优良.芳香族多胺在耐药品性方面也是优良的。
由于氨基的氮元素与金属形成氢键，因而具有优良的防锈效果.胺质量浓度愈高，防锈效果愈好。
酸酐固化剂和环氧树脂形成酯键，对有机酸和无机酸显示了高的抵抗力,电性能一般也超过了多胺。
按化学成分分类1。
脂肪族胺类不同范围的产品具有不同的性能;反应活性高，室温或低温下可以快速固化;对湿度相对不敏感。
具有一定的颜色稳定性;良好的耐化学腐蚀性，尤其是耐溶剂；用于热固化时，具有良好的高温表现;很好的耐化学腐蚀性并具有良好的电性能和机械性能。
乙烯基三胺 DETA氨乙基哌嗪AE潮湿条件下进行低温下固化；良好的薄膜性能(如，表面光泽优异）;能够防止胺的喷霜及水斑现象；良好的颜色稳定性;具有很好的粘接性能和耐化学腐蚀性能;固化时间及贮放时间可选范围较宽；用于热固化时，具有良好的高温表现；很好的耐化学腐蚀性并具有良好的电性能和机械性能。
二氨基环己烷DACH异佛尔酮二胺IPDA亚甲基双环己烷胺4,4’-PACM乙二胺EDAH2NCH2CH2NH2分子量60 ,活泼氢当量15 ,无色液体，每100份标准树脂用6-8份。
性能：有毒、有刺激臭味,挥发性大、粘度低、可室温快速固化。
用于粘接、浇注、涂料。
该类胺随分子量增大,粘度增加，挥发性减小，毒性减小,性能提高.但它们放热量大、适用期短。
一般而言它们分子量越大受配合量影响越小.长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意.二乙烯三胺DETAH2NC2H4NHC2H4NH2 ，分子量103 ,活泼氢当量20。
6 ，无色液体，每100份标准树脂用8—11份。
固化：20℃2小时+100℃30分钟或20℃4天。
性能：适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5。
5％,冲击强度0。
4尺—磅/寸洛氏硬度99—108。
介电常数（50赫、23℃)4。
1 功率因数（50赫、23℃)0。
009 体积电阻2x1016 Ω-cm 常温固化、毒性大、放热量大、适用期短。
三乙烯四胺TETA H2NC2H4NHC2H4NHC2H4NH2 ，分子量146 ，活泼氢当量24。
3 ，无色粘稠液体，每100份标准树脂用10—13份。
固化：20℃2小时+100℃30分钟或20℃7天。
性能：适用期50克25℃45分钟，热变形温度98—124℃，抗弯强度950-1200kg/cm2,抗压强度1100kg/cm2,抗拉强度780kg/cm2，伸长率4。
4%,冲击强度0。
4尺—磅/寸，洛氏硬度99—106.常温固化、毒性比二乙烯三胺稍低、放热量大、适用期短。
四乙烯五胺 TEPAH2NC2H4（NHC2H4)3NH2 ，分子量189 ，活泼氢当量27 ，棕色液体，每100份标准树脂用11-15份。
性能同上。
多乙烯多胺PEPAH2NC2H4(NHC2H4）nNH2 ，浅黄色液体，每100份标准树脂用14—15份.性能：毒性较小，挥发性低、适用期较长、价廉.二丙烯三胺DPTAH2N（CH2）3 NH（CH2)3NH2 ,分子量131 ，活泼氢当量26 ，浅黄色液体, 每100份标准树脂用12—15份.性能同TETA。
二甲胺基丙胺DMAPA（CH3)2N （CH2)3NH2 ，低粘度透明液体，每100份标准树脂用4-7份.毒性较大，具有固化和催化两个反应，粘附性能良好,柔性也好，适用期长。
二乙胺基丙胺 DEAPA（C2H5）2N (CH2)3NH2 分子量130 活泼氢当量65 低粘度透明液体每100份标准树脂用4-8份。
固化：60-70℃4小时。
性能：适用期50克25℃4小时，热变形温78—94℃，抗压强度920—1050kg/cm2，抗拉强度480—640kg/cm2,冲击强度 0.2尺—磅/寸, 洛氏硬度90-98.介电常数（50赫、23℃）3.75，功率因数（50赫、23℃）0.007.中温固化、低温性能好.三甲基六亚甲基二胺TMD( H2N）2(C6H9）(CH3）3无色液体，冷固化,适用期长,毒性小.每100份标准树脂用21份.固化：80℃1小时+150℃2小时。
性能：适用期400克25℃50分钟或50℃10分钟，马丁耐热92℃，抗弯强度1150kg/cm2，冲击强度 20Kg—cm/cm2 tg δ 0。
0009(23℃，100C/S)。
表面电阻5.4x1011Ω（300V）体积电阻9x1015Ω。
cm（300V）中温固化、低温性能好。
二已基三胺H2N（CH2)6 NH（CH2）6NH2已二胺改性物 AMINE248分子式不详，透明液体，粘度25℃1000-3000cps ，每100份标准树脂用4-8份.常温-100℃固化。
毒性较小、柔性好.已二胺加合物CH—2、L2505 ，分子式不详，胺值160—210，低粘度透明液体, 每100份标准树脂用65份。
CH3 胺值400-500 ，低粘度透明液体，每100份标准树脂用60份。
已二胺 HDAH2N（CH2)6NH2，分子量116 ，活泼氢当量29 ，无色片状结晶，熔点42℃ ，每100份标准树脂用12—15份.毒性大,能常温固化但不好.适用期较短。
三甲基已二胺分子量158 ，每100份标准树脂用20-25份。
固化：20℃2小时+100℃30分钟或20℃7天。
性能：适用期50克25℃45分钟，热变形温度105℃，抗弯强度1150kg/cm2，抗拉强度650kg/cm2,伸长率4.4%，冲击强度 0.4尺—磅/寸。
介电常数(50赫、23℃)4。
0 功率因数（50赫、23℃）0。
001 体积电阻9x1015 Ω-cm. 二乙胺 DEAHN(C2H5)2, 分子量73，活泼氢当量73 ，无色液体, 每100份标准树脂用12份.具有固化和催化两个反应。
聚醚二胺H2N（CH2）nO（CH2CH2O）mNH22.芳族胺类间苯二胺m-PDA MPD（NH2)2C6H4 ,分子量107 ，活泼氢当量26.7 ，白色结晶(黑色固体？)，熔点62℃ ，每100份标准树脂用14—16份。
固化60℃2小时+150℃2小时。
适用期500克50℃2.5小时，热变形温度150℃ ，抗弯强度1050kg/cm2，抗压强度710kg/cm2，抗拉强度540kg/cm2，伸长率3.0%，冲击强度 0。
2—0.3尺—磅/寸，洛氏硬度108。
介电常数（50赫23℃)3.3 ，功率因数（50赫23℃）0。
双氰胺固化剂固化温度
双氰胺固化剂固化温度
双氰胺固化剂通常用于热固性树脂的固化过程，例如环氧树脂。
固化温度是指在加热的条件下，热固性树脂与双氰胺固化剂发生化学反应，形成硬、坚固的材料。
固化温度可以受到具体树脂体系和制造商推荐的指导影响，因此可以有所变化。
一般而言，双氰胺固化剂在环氧树脂体系中的固化温度通常在150摄氏度至200摄氏度之间。
这个范围是为了确保足够的温度以促进反应，同时避免过高的温度导致材料性能下降或其他问题。
具体的固化温度可能会因以下因素而有所不同：
1.树脂类型：不同类型的环氧树脂可能对固化温度的要求有所不同。
2.硬化剂配方：不同制造商可能会提供不同的硬化剂配方，其固化温度也可能有所不同。
3.产品用途：不同的应用场景可能对材料的性能有不同的要求，因此可能需要在不同的固化温度下进行。
在使用双氰胺固化剂的过程中，建议始终参考相关的技术数据表、产品说明书或制造商提供的指导，以确保正确的固化温度和固化时间，从而获得所需的性能和质量。
固化剂的种类及性能之欧阳历创编
固化剂的种类与性质一、固化剂的定义环氧树脂本身是热塑性的线型结构，不能直接拿来就应用，必须在向树脂中加入第二组份，在一定温度（或湿度）等条件下，与环氧树脂的环氧基进行加成聚合反应，或催化聚合反应，生成三维网络结构（体型网络结构）的固化物后才能使用。
这个充当第二组分的化合物或树脂称作固化剂。
固化剂（Curing agent）又称为硬化剂（Hardene agent），是热固性树脂必不可少的固化反应剂，对于环氧树脂来说本身品种较多，而固化剂的品种更多，仅用环氧树脂和固化剂二种材料的不同品种相组合就能组成应用方式不同和性能各异的固化产物，这是环氧树脂应用上的一大特色。
二、固化剂的种类与性质固化剂的品种繁多，现将几款常用的固化剂分类如下；1、胺类固化剂：⑴聚酰胺类：作为环氧树脂固化剂的聚酰胺是由二聚、三聚植物油酸或不饱和脂肪酸与多元胺酰胺反应制得的。
由于结构中含有较长的脂肪酸碳链和氨基，可使固化产物具有高的弹性和粘接力及耐水性，它的施工性也较好，配料比例较宽，毒性小，基本上无挥发物，能在潮湿的金属、混凝土表面施工。
但它的缺点是耐热性比较低，热变形温度仅50℃左右；低于15℃固化不完全，固化物的物理性能、机械性能均会下降，因此必须添加促进剂来调整其固化速度，但过量会导致固化物脆性加大；耐汽油、烃类溶剂性差。
⑵脂肪族胺类：脂肪族胺类固化剂在各种固化剂中用量仅次于聚酰胺。
这是因为它们大多数为液体，与环氧树脂有很好的混溶性；可以在常温下固化环氧树脂，工艺上来的方便；反映时放热，释放出的热量进一步促使环氧树脂与固化剂的反应。
因为固化放热，所以每次配料使用的环氧树脂数量不能太多，根据固化剂的具体特性掌握适当的配合量。
固化产物的耐热性不高，为了提高其耐热性可适当加热固化；或者室温凝胶（或部分固化后），在予以适当的温度加热固化。
脂肪族胺类固化剂常用于不能加热（例如大型部件）或不允许加热（热敏感部件）的胶黏剂、密封胶、小型浇铸、层压材料，室温固化涂料等。
固化剂nco 单位
固化剂nco 单位固化剂NCO，是一种常用的化学物质，广泛应用于工业生产和科学研究领域。
本文将从固化剂NCO的定义、性质、应用领域、制备方法等方面进行详细介绍。
一、固化剂NCO的定义固化剂NCO，全称为异氰酸酯固化剂（Isocyanate Curing Agent），是一类含有异氰酸基团（NCO）的化合物。
NCO固化剂在固化过程中与含有活性氢（-NH2，-OH等）的物质反应，形成耐热、耐腐蚀的高分子材料。
二、固化剂NCO的性质1. 良好的可溶性：NCO固化剂通常可溶于有机溶剂，方便在制备过程中进行混合和反应。
2. 高反应活性：NCO固化剂具有较高的反应活性，能够迅速与活性氢发生反应，形成化学键。
3. 耐热性和耐腐蚀性：固化剂NCO与活性氢反应后，形成的高分子材料具有良好的耐热性和耐腐蚀性，适用于各种特殊环境下的使用。
三、固化剂NCO的应用领域1. 胶粘剂制备：固化剂NCO广泛应用于胶粘剂的制备过程中，通过与活性氢基团的反应，实现胶粘剂的固化和粘接效果。
2. 涂料和塑料制备：NCO固化剂可以与含有活性氢基团的树脂进行反应，形成耐热、耐腐蚀的高分子材料，用于涂料和塑料的制备。
3. 聚氨酯制品制备：固化剂NCO与聚醚、聚酯等材料反应，可以制备出聚氨酯弹性体、聚氨酯泡沫等多种聚氨酯制品。
4. 精细化工领域：固化剂NCO在精细化工领域中，用于制备各种功能材料和化合物，如表面涂层、抗腐蚀剂等。
四、固化剂NCO的制备方法1. 合成法：通过化学反应合成异氰酸酯固化剂。
常见的合成方法包括胺与异氰酸酯的反应、醇与异氰酸酯的反应等。
2. 提纯法：通过对已合成的异氰酸酯固化剂进行提纯，去除杂质和不纯物质，提高产品的纯度和质量。
3. 改性法：通过对已有的异氰酸酯固化剂进行改性，改变其性质和特点，以适应不同的应用需求。
固化剂NCO是一种常用的化学物质，具有良好的可溶性、高反应活性、耐热性和耐腐蚀性等特点。
它在胶粘剂制备、涂料和塑料制备、聚氨酯制品制备以及精细化工领域有着广泛的应用。
环氧树脂和酚醛树脂固化温度
环氧树脂和酚醛树脂固化温度环氧树脂和酚醛树脂是两种常见的热固性树脂材料，它们在工业领域中广泛应用于涂料、胶黏剂、复合材料等方面。
其中，固化温度是影响树脂材料性能的重要因素之一。
本文将分别介绍环氧树脂和酚醛树脂的固化温度及其对材料性能的影响。
环氧树脂是一种具有高强度、高耐化学性和优异绝缘性能的热固性树脂。
其固化温度一般在80-180摄氏度之间，具体的固化温度取决于树脂的种类和硬化剂的选择。
环氧树脂的固化过程可以分为两个阶段：热固化和化学固化。
在热固化阶段，环氧树脂在一定温度下逐渐软化，随后在化学固化阶段发生交联反应，形成坚硬的固态结构。
固化温度的选择主要取决于树脂的应用需求和硬化剂的特性。
一般来说，固化温度较低的环氧树脂具有更快的固化速度，但可能会牺牲一部分力学性能；相反，固化温度较高的环氧树脂固化速度较慢，但可以获得更好的力学性能。
酚醛树脂是一种具有优异的耐热性、耐化学性和机械强度的热固性树脂。
其固化温度一般在120-200摄氏度之间，也取决于树脂的种类和固化剂的选择。
酚醛树脂的固化过程与环氧树脂类似，都包括热固化和化学固化两个阶段。
在热固化阶段，酚醛树脂会发生缩聚反应，形成三维网状结构。
在化学固化阶段，树脂中的醛基与硫醇或胺类固化剂发生反应，进一步增强了材料的力学性能和耐热性能。
与环氧树脂不同的是，酚醛树脂的固化温度较高，这主要是由于树脂分子中醛基团的反应活性较低所致。
固化温度对环氧树脂和酚醛树脂的性能有着重要影响。
在固化温度较低的情况下，树脂分子的固化速度较快，但可能会导致材料内部存在未固化的区域，从而影响材料的力学性能和耐热性能。
相反，在固化温度较高的情况下，树脂分子的固化速度较慢，但可以获得更好的力学性能和耐热性能。
因此，在实际应用中，需要根据具体需求选择合适的固化温度，以平衡材料的性能要求和生产效率。
环氧树脂和酚醛树脂是两种常见的热固性树脂材料，其固化温度的选择对材料的性能具有重要影响。
901乙烯基树脂固化方式

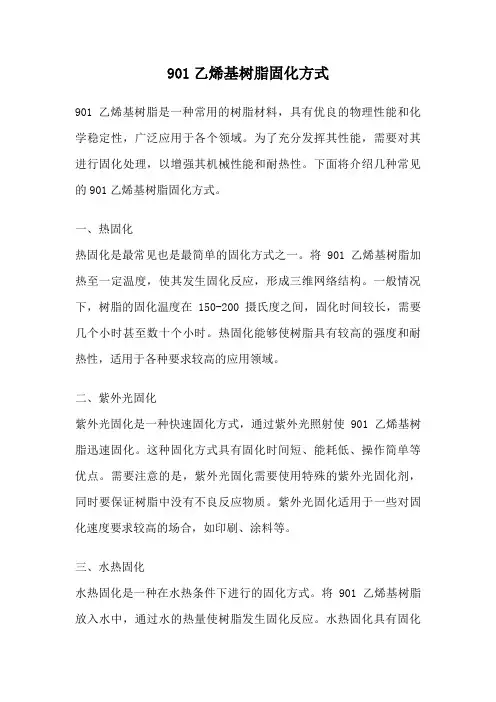

901乙烯基树脂固化方式901乙烯基树脂是一种常用的树脂材料，具有优良的物理性能和化学稳定性，广泛应用于各个领域。
为了充分发挥其性能，需要对其进行固化处理，以增强其机械性能和耐热性。
下面将介绍几种常见的901乙烯基树脂固化方式。
一、热固化热固化是最常见也是最简单的固化方式之一。
将901乙烯基树脂加热至一定温度，使其发生固化反应，形成三维网络结构。
一般情况下，树脂的固化温度在150-200摄氏度之间，固化时间较长，需要几个小时甚至数十个小时。
热固化能够使树脂具有较高的强度和耐热性，适用于各种要求较高的应用领域。
二、紫外光固化紫外光固化是一种快速固化方式，通过紫外光照射使901乙烯基树脂迅速固化。
这种固化方式具有固化时间短、能耗低、操作简单等优点。
需要注意的是，紫外光固化需要使用特殊的紫外光固化剂，同时要保证树脂中没有不良反应物质。
紫外光固化适用于一些对固化速度要求较高的场合，如印刷、涂料等。
三、水热固化水热固化是一种在水热条件下进行的固化方式。
将901乙烯基树脂放入水中，通过水的热量使树脂发生固化反应。
水热固化具有固化时间短、操作简单、成本低等优点。
但需要注意的是，水热固化需要控制好固化温度和时间，避免温度过高或时间过长导致树脂性能下降。
四、自由基固化自由基固化是一种常见的固化方式，通过引入自由基引发剂，在适当的条件下使901乙烯基树脂发生固化反应。
自由基固化具有固化速度快、适用范围广等优点。
但需要注意的是，自由基固化需要控制好引发剂和树脂的比例，避免引发剂过多或过少导致固化效果不理想。
五、热-紫外光联合固化热-紫外光联合固化是一种结合了热固化和紫外光固化的固化方式。
首先使用热固化使树脂初步固化，然后再使用紫外光固化进行最终固化。
这种固化方式兼具了热固化和紫外光固化的优点，能够在较短的时间内实现树脂的固化，并且具有较高的强度和耐热性。
901乙烯基树脂的固化方式有热固化、紫外光固化、水热固化、自由基固化和热-紫外光联合固化等。
t31环氧固化剂成分

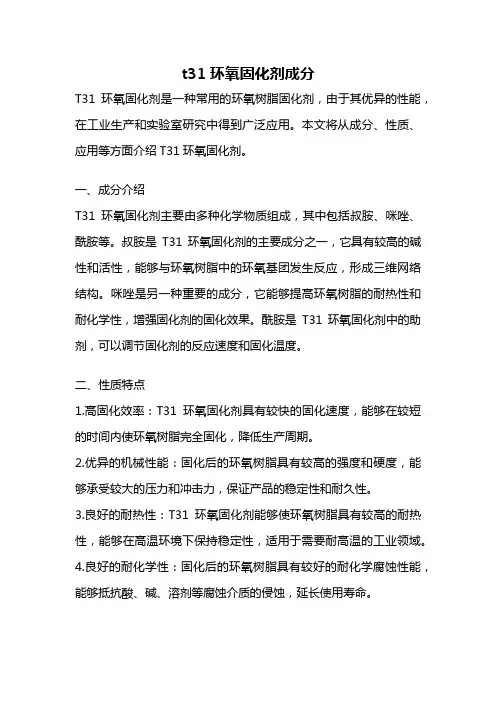

t31环氧固化剂成分T31环氧固化剂是一种常用的环氧树脂固化剂，由于其优异的性能，在工业生产和实验室研究中得到广泛应用。
本文将从成分、性质、应用等方面介绍T31环氧固化剂。
一、成分介绍T31环氧固化剂主要由多种化学物质组成，其中包括叔胺、咪唑、酰胺等。
叔胺是T31环氧固化剂的主要成分之一，它具有较高的碱性和活性，能够与环氧树脂中的环氧基团发生反应，形成三维网络结构。
咪唑是另一种重要的成分，它能够提高环氧树脂的耐热性和耐化学性，增强固化剂的固化效果。
酰胺是T31环氧固化剂中的助剂，可以调节固化剂的反应速度和固化温度。
二、性质特点1.高固化效率：T31环氧固化剂具有较快的固化速度，能够在较短的时间内使环氧树脂完全固化，降低生产周期。
2.优异的机械性能：固化后的环氧树脂具有较高的强度和硬度，能够承受较大的压力和冲击力，保证产品的稳定性和耐久性。
3.良好的耐热性：T31环氧固化剂能够使环氧树脂具有较高的耐热性，能够在高温环境下保持稳定性，适用于需要耐高温的工业领域。
4.良好的耐化学性：固化后的环氧树脂具有较好的耐化学腐蚀性能，能够抵抗酸、碱、溶剂等腐蚀介质的侵蚀，延长使用寿命。
三、应用领域T31环氧固化剂由于其优异的性能，在众多领域得到了广泛应用。
1.航空航天领域：T31环氧固化剂能够制备高强度、高耐热性的航空航天材料，如航空发动机叶片、航天器外壳等。
2.电子电器领域：T31环氧固化剂能够制备耐高温、耐化学腐蚀的电子电器封装材料，如电路板、封装胶等。
3.汽车制造领域：T31环氧固化剂能够制备高强度、高耐热性的汽车零部件，如发动机零件、车身结构件等。
4.建筑装饰领域：T31环氧固化剂能够制备高强度、防腐蚀的建筑装饰材料，如防水涂料、地坪涂料等。
总结：T31环氧固化剂由叔胺、咪唑、酰胺等多种成分组成，具有高固化效率、优异的机械性能、良好的耐热性和耐化学性等特点。
在航空航天、电子电器、汽车制造和建筑装饰等领域得到了广泛应用。
聚硫醇固化剂
聚硫醇固化剂聚硫醇固化剂是一种特殊的高聚合物制剂，用于将液体和固体物质分离，并使之保持分离状态。
它是一种具有强烈附着性能、高硬度、低温耐热性等特点的特殊聚合剂，可以用于各种特殊气体，如油气及其他废气。
聚硫醇固化剂有多种分子量结构和多种分子结构，具有良好的吸附能力，可以有效的吸附粗小颗粒及有毒有害物质，从而达到清除空气污染的目的。
性能特点聚硫醇固化剂具有高度的聚合性能和良好的分离性能，能够有效的将液体与固体物质分离，同时保持液体及固体物质之间的分离状态。
聚硫醇固化剂还具有很强的抗拉力、耐高温、耐腐蚀性、耐候性及高强度力学性能等特点，在不同温度、湿度、压力及其他条件下非常耐用。
应用聚硫醇固化剂的主要用途主要是治理污染物的吸附和分离，如有机污染物、重金属离子、硫磺化合物、氯化物、氨类及其他多种有毒有害物质。
此外，聚硫醇固化剂还可以用于凝析剂、固体废物处理、油气回收、气体回收以及其他各种工业应用中。
聚硫醇固化剂的原料来源聚硫醇固化剂主要来源于天然物质，如硫酸盐、橄榄油等。
在合成过程中，硫酸盐是聚硫醇固化剂的主要原料，也是它的特殊结构中的重要成分之一。
由于硫酸盐的优异性能，它也是其他聚合产品的重要原料，比如水性树脂、各种胶粘剂等。
制备方法聚硫醇固化剂的制备方法主要由两个主体过程组成：原料的处理及聚合剂的制备。
处理原料主要是利用某些化学方法来调整原料的配比，以使其具有所需的特征；聚合剂的制备是指将处理过的原料进行高温聚合，从而形成最终高分子聚硫醇固化剂。
生产工艺聚硫醇固化剂的生产工艺除上述两个主体过程外，还包括均质、材料配比、干燥、筛选等过程。
均质是指将原料及处理过的高分子物质（如硫酸盐）进行混合，以使聚硫醇固化剂的组成成分保持均匀；材料配比是指调整原料的比例，以适应不同的应用要求；干燥是指将混合好的原料经过烘烤，以去除多余水分；筛选是指对原料进行精细加工，以完善产品的质量。
特点聚硫醇固化剂具有良好的抗拉力和耐热性，高分子结构具有高吸附能力，可以有效的除去油气污染物及有毒有害物质，在处理油气污染等环保难题上发挥了重要作用。
常用的固化剂种类、性能及配方
70~100℃/3h
既可常温固化，又可中温固化，把应放热峰较低，适用期较长，毒性低，固化物性能良好，韧性好，对金属、陶瓷、玻璃、塑料等都有良好的胶接性能
105缩胺(苯二甲胺缩合物)
30-35
室温/7d或室温/1d＋100℃/30h
可配制室温固化胶粘剂用，与苯苯二甲胺比较，毒性和蒸汽压低，显著改善了苯二甲胺在在过程中的“白化”现象，固化物既有较高的热变形温度又有较好的韧性
二乙烯三胺（DETA）
10-11
20℃/4d或20℃/2h＋100℃/30min
常温固化，与乙二胺比较，毒性略低，性能略好，适用期50克25℃45分钟，热变形温度95-124℃，抗弯强度1000-1160kg/cm2，抗压强度1120kg/cm2，抗拉强度780kg/cm2，伸长率5.5%，冲击强度0.4尺-磅/寸洛氏硬度99-108。介电常数（50赫、23℃）4.1功率因数（50赫、23℃）0.009体积电阻2x1016Ω-cm常温固化、毒性大、放热量大、适用期短。
室温/4~8h
与环氧树脂的反应速度比常驻用的脂肪胺快，可配制室温固化胶粘剂用，固化物性能好
591固化剂（氰乙基化二乙烯三胺)
20-25
80℃/12h
与二乙烯三胺相比较反应放热湿度低，使用期长，毒性小，胶层的韧性和耐冲击性、耐溶剂性好，但耐热性、电性能较差
793固化剂（丙烯腈改性的已二胺，2-甲基咪唑)
常用的固化剂种类和性能
常用的固化剂种类和性能
分类
名称
用量(%)
固化条件
特性
脂肪胺
乙二胺（EDA）
6-8
20℃/4d或20℃/2h＋100℃/30min
常温固化，适用期短，毒性和刺激性大，胶层脆，毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。用于粘接、浇注、涂料。该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。但它们放热量大、适用期短。一般而言它们分子量越大受配合量影响越小。长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。
常用的固化剂种类、性能及配方
常用的固化剂种类和性能
分类
名称
用量(%)
固化条件
特性
脂肪胺
乙二胺（EDA）
6-8
20℃/4d或20℃/2h＋100℃/30min
常温固化，适用期短，毒性和刺激性大，胶层脆，毒、有剌激臭味，挥发性大、粘度低、可室温快速固化。用于粘接、浇注、涂料。该类胺随分子量增大，粘度增加，挥发性减小，毒性减小，性能提高。但它们放热量大、适用期短。一般而言它们分子量越大受配合量影响越小。长期接触脂肪多元胺会引起皮炎，它们的蒸汽毒性很强，操作时须十分注意。
“70”酸酐
50-70
100℃/2h＋150℃/4h
液体，易与树脂混合，挥发性小
纳迪克酸酐
60-80
80℃/3h＋120℃/3h＋200℃/3h
耐热性好，热稳定性优于苯酐，顺酐及四氢苯酐的固化物
聚壬二酸酐
70
100~150℃/12h
熔点低，易与树脂混合，适用期长，胶层韧性好，耐热冲击性好
3，3′，4，4′，-苯酮
二氨基二苯基砜（DDS）
35-40
130℃/2h＋200℃/2h
耐热、电性能优异，适用期长，毒性小，可用于耐热胶粘剂，熔点175℃，固化130-150℃3天-2小时。适用期500克130℃1.5小时，通常以BF3-胺络合物为促进剂（用量为0.5-2%)，热变形温度175-190℃抗弯强度1220kg/cm2，抗压强度710kg/cm2，抗拉强度580kg/cm2，伸长率3.3%，冲击强度0.3-0.5尺-磅/寸洛氏硬度110。耐热、耐腐蚀性优，电性能好,毒性小。反应慢。耐热175℃。
2-甲基咪唑
3～5
60~80℃/6~8h
2-乙基-4-甲基咪唑
环氧树脂固化剂的耐热耐寒性能
低级多元伯胺与环氧树脂的加成物作为水 下固化剂，体现出不稳固的固化特性，寒冷状态 下固化非常迟钝，固化涂层发软，强度偏低，耐 化学品性差，耐溶剂性能差。
已往曾使用的“聚酰胺”固化剂作为水下固
银行卡不要和手机、电视、音响、微波炉等磁场强的电器放在一起，最好放的远一些，多张银行卡，存折也不要放在一起。
银行卡不要和手机、电视、音响、微波炉等磁场强的电器放在一起，最好放的远一些，多张银行卡，存折也不要放在一起。
物。分子结构中含有较多生动氢和促进环氧树脂 固化的基团，活性高。 环氧树脂固化剂的分子中富含酚醛骨架布
局，可进一步进步树脂固化物热变形温度，改进
耐热性和耐腐化性，特别得当寒冷季候或情况气
温低的场所利用，能在 0℃左右、湿度大于 80％ 的湿润和水劣等情况条件下固化环氧树脂。 环氧树脂固化剂在附有水、油、酸、碱、盐
化剂利用，由于具有水溶性，固化剂与水混淆后 形成一种软的胶体，水下施工时无法得到令人满 意的固化涂层。 作为环氧树脂低温水下固化剂举行分子布 局计划时，起首要求固化剂自己必须黑白水溶性
的，即分子布局中含有憎水基团，分子布局计划 时必须引入憎水基团比方不溶于水的烷基酚，比 方壬基酚等。 环氧树脂固化剂通过奇特的分子结构设计， 多种活性组份经特别生产工艺改性的胺类改性
e
0c08f8c 银ቤተ መጻሕፍቲ ባይዱ卡出售
银行卡不要和手机、电视、音响、微波炉等磁场强的电器放在一起，最好放的远一些，多张银行卡，存折也不要放在一起。
溶液介质的物体外貌都能使环氧树脂完全固化，
固化物的强度高，附着力强，紧缩率小，耐有机
银行卡不要和手机、电视、音响、微波炉等磁场强的电器放在一起，最好放的远一些，多张银行卡，存折也不要放在一起。
