建筑沉降监测方案
沉降观测检测方案
3.基坑周边环境变形观测：采用全站仪或激光测距仪进行监测。
4.地下水位变化观测：采用水位计进行实时监测。
六、观测点布置
1.沉降观测点：沿建筑物四周及主要承重部位均匀布置，每侧不少于3个点，共计不少于12个观测点。
2.倾斜观测点：建筑物四角及主要受力部位均匀布置，每侧不少于2个点，共计不少于8个观测点。
3.基坑支护结构变形观测点：根据支护结构形式及设计要求进行布置。
4.地下水位观测点：在基坑周围均匀布置，数量根据基坑大小及设计要求确定。
七、观测周期及频率
1.沉降观测：施工期间，每完成一个施工阶段进行一次观测；工程完工后，每季度进行一次观测。
2.倾斜观测：施工期间，每完成一个施工阶段进行一次观测；工程完工后，每年进行一次观测。
1.掌握建筑物及地基在施工过程中的沉降变化情况，及时发现异常情况，防止工程质量事故的发生。
2.分析沉降原因，为调整施工方案和采取相应措施提供依据。
3.为建筑物后期使用和维护提供基础数据。
三、观测依据
1.《建筑基坑工程监测技术规范》（GB50497-2009）
2.《建筑变形测量规范》（JGJ8-2016）
2.全站仪测量法：采用全站仪进行建筑物及周围环境的倾斜观测。
3.基坑支护结构变形观测：采用全站仪或激光测距仪进行观测。
4.地下水位观测：采用水位计进行观测。
六、观测点布置
1.沉降观测点：沿建筑物四周及中间均匀布置，每边不少于3个，共计不少于12个观测点。
2.倾斜观测点：在建筑物四角及中间均匀布置，每边不少于2个，共计不少于观测过程中发现的问题及采取的措施进行总结，形成观测总结报告。
本沉降观测检测方案旨在确保工程质量和建筑物使用安全，观测过程中如遇特殊情况，可根据实际情况调整观测方案。在观测过程中，严格遵守国家法律法规，确保观测工作的合法合规。
建筑物沉降监测方案
建筑物沉降监测方案建筑物是人类生活和工作的场所，它的安全性和稳定性一直备受关注。
然而，建筑物在使用过程中可能会受到各种因素的影响，例如地基沉降。
地基沉降是指由于土壤的挤压、水分的变化或地震等原因导致地层下沉的现象。
为了保障建筑物的安全性，对其进行沉降监测至关重要。
1. 沉降监测的意义建筑物的沉降是建筑物结构稳定性的重要指标之一。
如果建筑物的沉降量超过了合理范围，将会对建筑物的正常使用和结构安全造成潜在威胁。
因此，沉降监测的意义在于提前发现并及时处理建筑物的沉降问题，保障建筑物的结构安全和使用功能。
2. 沉降监测的方法目前，常用的沉降监测方法主要包括：GPS监测、倾斜仪监测和测量标志物监测。
首先是GPS监测。
GPS（全球定位系统）监测是一种高精度的监测方法，可以实时获取建筑物的坐标和高程信息，并能提供连续的监测结果。
这种监测方法具有自动化程度高、数据精度高等优点，被广泛应用于大型建筑物、桥梁等工程项目的沉降监测。
其次是倾斜仪监测。
倾斜仪是一种专门用于监测结构倾斜和沉降的仪器。
它可以通过测量建筑物的倾斜角度和位移来判断建筑物的沉降情况。
这种监测方法适用于建筑物沉降变形较小的情况，其主要优点是使用简单、操作方便。
最后是测量标志物监测。
这种方法是通过在建筑物的结构或地基上放置测量标志物，随后通过定期测量标志物的位置变化来判断建筑物的沉降情况。
这种监测方法操作简单、成本较低，因此在小型建筑物的沉降监测中较为常见。
3. 沉降监测方案的制定制定合理的沉降监测方案是确保监测结果准确有效的前提。
沉降监测方案通常包括监测的时间、监测点的选择、监测参数的设定等内容。
首先是监测的时间。
建筑物的沉降是一个渐进的过程，因此监测的时间应该足够长才能获得准确的监测结果。
一般来说，监测时间至少应该持续1年以上，以确保能够全面地了解建筑物的沉降情况。
其次是监测点的选择。
监测点的选择应该满足以下几个条件：一是代表性，即能够准确反映建筑物的沉降情况；二是分布均匀，即监测点之间的距离应该尽可能均匀，避免盲区；三是易操作，即监测点的设置和操作应该方便、灵活。

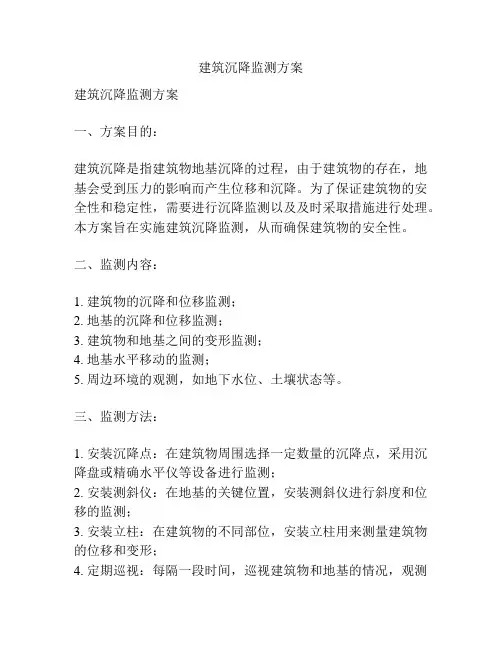

建筑沉降监测方案
建筑沉降监测方案建筑沉降监测方案一、方案目的：建筑沉降是指建筑物地基沉降的过程，由于建筑物的存在，地基会受到压力的影响而产生位移和沉降。
为了保证建筑物的安全性和稳定性，需要进行沉降监测以及及时采取措施进行处理。
本方案旨在实施建筑沉降监测，从而确保建筑物的安全性。
二、监测内容：1. 建筑物的沉降和位移监测；2. 地基的沉降和位移监测；3. 建筑物和地基之间的变形监测；4. 地基水平移动的监测；5. 周边环境的观测，如地下水位、土壤状态等。
三、监测方法：1. 安装沉降点：在建筑物周围选择一定数量的沉降点，采用沉降盘或精确水平仪等设备进行监测；2. 安装测斜仪：在地基的关键位置，安装测斜仪进行斜度和位移的监测；3. 安装立柱：在建筑物的不同部位，安装立柱用来测量建筑物的位移和变形；4. 定期巡视：每隔一段时间，巡视建筑物和地基的情况，观测是否有明显的变化；5. 实时监测：采用传感器等设备进行实时监测，如振动传感器、应变计等，可以更加准确地监测建筑物的变化情况。
四、监测频率：1. 建设初期：每周进行一次监测；2. 建设中期：每月进行一次监测；3. 建设后期：根据实际情况，每季度或半年进行一次监测。
五、监测结果处理和评估：1. 监测数据的收集和整理；2. 数据分析和对比，查看沉降和位移的趋势和幅度；3. 判断是否存在异常变化，如超过预设范围的沉降或位移；4. 对异常变化进行评估，确定是否需要采取措施进行处理；5. 对监测结果进行记录和报告，及时向相关部门汇报。
六、监测责任：1. 建筑监理单位负责监测方案的制定和监测工作的执行；2. 监测单位负责监测设备的安装和监测数据的采集；3. 监理工程师负责监督监测工作的进行，对监测结果进行评估和处理。
七、监测报告及应急预案：1. 每次监测完成后，及时制作监测报告，并向相关部门汇报；2. 当监测结果出现异常变化时，立即制定应急预案，采取措施进行处理；3. 监测报告和应急预案应储存备查，以备后续需要。
建筑物沉降监测方案
建筑物沉降监测方案建筑物沉降监测方案是指对建筑物的沉降进行定期监测，以保证建筑物的稳定性和安全性。
本方案旨在通过合理的监测方法和流程，及时发现并解决建筑物沉降问题，确保建筑物的正常使用。
一、监测目的建筑物沉降监测的主要目的是：1.了解建筑物的稳定性情况，预测和控制沉降量；2.根据沉降数据，评估建筑物结构的性能和安全状况；3.对建筑物的日常使用和维护提供参考数据；4.制定维护和修复计划，防止沉降引起的严重后果。
二、监测方法建筑物沉降监测主要采用测量仪器进行，可选用的监测方法包括：1.水准测量法：通过水准仪等测量工具对建筑物进行高程测量，获取地面沉降量。
2.测斜仪测量法：通过测斜仪等测量工具对建筑物进行倾斜测量，获取建筑物的倾斜角度。
3.全站仪测量法：通过全站仪等测量工具进行建筑物的高程测量和倾斜测量，获取全面的沉降数据。
4.应变计测量法：通过在建筑物关键部位安装应变计进行沉降监测。
三、监测频率和时间建筑物沉降监测应定期进行，监测频率和时间应根据建筑物的重要性和沉降情况来确定。
一般来说，监测频率可为半年或一年一次，以及在重要的施工过程中进行实时监测。
四、监测点设置和布置监测点应选择建筑物的关键部位，包括建筑物的角落、支撑点、承重墙等位置。
监测点的布置应为均匀分布，以保证监测数据的准确性和代表性。
五、数据处理和分析监测数据应及时进行处理和分析，根据测量数据和建筑物的设计要求和规范，进行沉降分析和预测。
如若发现沉降超过允许范围，应及时采取措施修复。
六、报告编写和存档监测工作完成后，应编写监测报告，记录监测过程、数据和分析结果，并进行存档备查。
监测报告应包括监测时间、监测位置、监测方法、数据处理和分析，结论和建议等内容。
七、应急处理和修复如果建筑物发生沉降超过允许范围或存在安全隐患，应及时采取应急处理和修复措施，确保建筑物的安全使用。
八、监测设备和人员建筑物沉降监测应使用符合行业标准和规范的测量仪器，并由具有相关经验和资质的专业人员进行操作和分析。
建筑沉降变形观测方案技术设计书三篇
建筑沉降变形观测方案技术设计书三篇篇一：建筑沉降变形观测方案技术设计书一、工程概况：***大学***校区教三楼位于校道南侧，东临山丘，南临图书馆，西临教四楼，北面三栋广场，钢筋混凝土结构，地面高六层；场地地形较平坦，地基为粘性土地基。
由**建筑综合设计研究院设计，**公司第三分公司施工，*****公司监理，工程竣工日期为二0XX 年六月。
二、编制依据1、《建筑变形测量规程》（JGJ/T8-20XX ）2、《工程测量规范》（GB 50026--20XX ）3、《国家一、二等水准测量规范》（GB12987-91）4、****大学***校区教三栋1：500平面图5、教三楼结构情况及周边环境实况三、沉降观测方案（一）沉降观测精度、时间、次数：（1）、观测精度本次采用二级观测精度。
沉降基准网观测采用一级水准测量，往返高差较差或高差闭合差应n 3.0±≤mm ，(n 为测站数)，最大不超过n 5.0±≤mm ，沉降观测往返高差较差或高差闭合差应n 0.1±≤mm ，(n 为测站数)，最大不超过n 5.1≤mm 。
观测点测站高差中误差：≤0.5mm ；观测的视线长度：≤50m；前后视视距差：≤1.0m；视距累积差≤3.0m；观测成果在限差内按观测距离或测站数分配闭合差计算高程。
观测时一定要爱护观测标志，尺子放在观测点上应用力轻，立尺一定要直，每次把尺子立在观测标志之前，都要把观测标志点和尺子擦干净，以防止观测标或尺底粘泥土而影响观测精度。
（2）观测时间、次数观测周期每月一次，每期观测时间三个小时，总共进行6期观测。
首次观测时间为20XX年12月7日。
首次观测时，应观测多次取其平均值，以提高初始值的可靠性。
（二）基准点和工作点的布设1、观测点的设置：按照设计院的要求，并根据沉降观测的有关规定，布置沉降观测点依据以下原则布设：（1）参照设计图纸；（2）建筑物的各拐角极大转角处；（3）高低层建筑物、纵横墙的交接处两侧；（4）建筑物沉降缝两侧、基础埋深相差悬殊处。
房屋建筑沉降监测方案
房屋建筑沉降监测方案房屋建筑沉降监测是为了确保建筑物的安全、预防地基沉降造成的损害而进行的一项重要工作。
本文将就房屋建筑沉降监测的方案进行详细阐述。
1. 监测目标及范围：房屋建筑沉降监测的目标是对建筑物的沉降情况进行实时监测，确保其在规定范围内，不会超出设计要求造成安全隐患。
监测的范围包括建筑物的基础、地基和周边环境。
2. 监测设备及仪器选择：在房屋建筑沉降监测中，应选择高精度的沉降仪、位移仪等设备进行监测。
这些设备要能够实时准确地监测建筑物的沉降情况，并且能够记录数据以备后续分析。
3. 监测点的设置：监测点的设置应当根据建筑物的结构特点和地质条件来确定。
在建筑物的主要支承点以及可能出现沉降的区域设置监测点，以确保能够全面监测建筑物的沉降情况。
4. 监测频率及时间：监测频率应根据项目的重要性和建筑物的特点来确定。
一般来说，在建筑物施工前后、以及建筑物使用过程中都需要进行监测。
监测时间可根据工程进展和需要进行调整，以确保监测的连续性和及时性。
5. 数据处理及分析：监测数据应及时进行处理和分析，以判断建筑物的沉降情况是否超出安全范围。
一旦发现异常情况，应立即采取相应的措施进行修复或加固，以确保建筑物的安全。
6. 监测报告及评价：在监测过程中，应定期编写监测报告，对监测数据进行评价，并提出相应的建议和措施。
报告中应包括监测时间、监测结果、分析结论和后续建议等内容，以供相关部门和人员参考。
7. 管理与实施：监测方案的实施需要有专门的监测人员和管理团队来负责。
相关人员应具备良好的专业知识和操作技能，严格按照监测方案的要求进行操作，确保监测工作的规范和准确性。
总结：房屋建筑沉降监测方案的制定对于保障建筑物的安全和防止潜在的损害至关重要。
通过选择合适的监测设备、合理设置监测点、定期处理和分析监测数据，并及时编写监测报告，可以有效地发现并预防潜在的沉降风险，保障建筑物的安全使用。
同时，合理的管理与实施也将是保障监测工作质量的重要保证。
沉降监测方案
沉降监测方案引言在建筑工程施工过程中，由于土地的特性以及地基处理等原因，建筑物的沉降是不可避免的。
为了保证建筑物的安全和稳定性，进行沉降监测是非常重要的一项工作。
本文将介绍一种沉降监测方案，以确保建筑物在使用过程中的稳定性和安全性。
监测目标本沉降监测方案的主要目标是对建筑物的沉降进行实时监测，以及及时发现和解决潜在的沉降问题。
具体监测目标如下：1.监测建筑物的整体沉降情况。
2.监测建筑物各个部位的局部沉降情况。
3.监测沉降速率和沉降趋势。
监测方法采用传感器进行监测首先，我们需要在建筑物的相关部位安装沉降监测传感器，以实时监测建筑物的沉降情况。
传感器可以采集到与沉降相关的数据，如位移、变形等，并将这些数据传输到数据采集系统中进行处理和分析。
数据采集系统在沉降监测方案中，数据采集系统是非常关键的一部分。
数据采集系统负责接收传感器传输过来的数据，并进行数据处理和分析。
具体而言，数据采集系统应具备以下功能：1.能够实时接收来自传感器的数据。
2.对传感器采集到的数据进行存储和管理。
3.对数据进行处理和分析，以得出沉降的相关指标和趋势。
4.提供数据可视化的功能，以便用户能够直观地了解沉降情况。
数据分析与报告通过数据采集系统采集到的数据，可以进行进一步的数据分析和报告生成。
数据分析的目标是从采集到的大量数据中提取有用的信息，并形成可视化的报告。
报告可以包括以下内容：1.建筑物整体的沉降情况分析。
2.不同部位的局部沉降情况分析。
3.沉降速率和趋势分析。
监测周期与频率沉降监测的周期和频率需要根据具体情况进行确定。
一般来说，建筑物在施工初期以及土地特殊情况下，沉降会较为明显，因此需要较短的监测周期和较高的监测频率。
而建筑物使用后的沉降相对稳定，监测周期相对可以放宽。
监测结果的处理与应对措施根据沉降监测的结果，如果发现建筑物的沉降超过设定的安全范围，则需要采取相应的应对措施。
可能的应对措施包括但不限于：1.进一步调查分析引起沉降的原因，并对原因进行处理。
建筑物沉降监测方案
建筑物沉降监测方案一、概述建筑物沉降是指由于地基承载力不足、土质条件差或施工错误等原因导致建筑物沉降的现象。
为了及时掌握建筑物沉降情况，采取有效的监测是至关重要的。
本方案旨在介绍建筑物沉降监测的方法和步骤，以确保建筑物的安全和稳定。
二、监测设备1. 特高频应变计特高频应变计可以测量建筑物的应变变化，通过与基准值对比可以了解建筑物的沉降情况。
2. 水准仪水准仪可以用来测量建筑物相对于地面的水平高差，从而判断建筑物的倾斜情况。
3. 建筑物监测系统建筑物监测系统可以通过传感器监测建筑物的沉降、位移和倾斜等参数，并通过数据分析实现实时监控和预警。
三、监测步骤1. 前期准备在施工前，需确定监测方案和监测点的位置，并进行环境评估，确保监测设备的正确安装和可靠性。
2. 安装监测设备根据建筑物的结构特点和监测需求，在建筑物的关键部位安装特高频应变计、水准仪和传感器，并保证其与建筑物的牢固连接。
3. 数据采集与分析建立监测系统后，定期进行数据采集，并将数据导入计算机进行分析。
通过比对不同时期的数据，可以判断建筑物的沉降速度和趋势，及时发现异常情况。
4. 报告与应对措施根据监测数据的分析结果，编制监测报告并及时上报相关部门。
若发现建筑物沉降超出安全范围，应采取相应的应对措施，如修复基础、增加加固措施等，确保建筑物的稳定和安全。
四、沉降监测的注意事项1. 监测设备的校准和维护定期对监测设备进行校准和维护，确保其准确性和可靠性。
同时，防止设备受到人为或自然灾害因素的损坏。
2. 数据的保密性监测数据属于敏感信息，应严格保密，避免泄露给未授权的人员或单位。
3. 技术人员的专业能力监测工作需要专业的技术人员进行操作和数据分析，应确保其具备相关经验和资质。
五、总结建筑物沉降监测方案是确保建筑物安全的重要环节。
通过合理选择监测设备、规范的监测步骤和科学的数据分析，可以及时发现建筑物的沉降情况并采取有效措施。
建筑物沉降监测方案的实施，有助于保障人们的生命财产安全，提高建筑物使用寿命，为城市的可持续发展做出贡献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、监测点布置图 .................................................................................9...
,..
.
一、工程概况
由新乡市高晟房地产开发有限公司开发的滨河之星 A 区 7#9#11#13#楼位于解放路南桥铁路处院内，本次进行沉降观测的是 4 栋均为 33 层的高层建筑。
二、监测方案
2.1、监测依据 ①. 《工程测量规范》（GB 50026—2007）； ②. 《建筑变形测量规范》 （JGJ 8—2007）； ○3 《国家一、二等水准测量规范》 （GB/T12897-2007） ○4 、《建筑地基基础设计规范》 （GB50007-2002）
2.2、监测目的、原则 ①、建筑物沉降观测的目的： 通过对建筑物的变形监测， 及时对数据进行分析， 根据分析结果，
,..
.
可比性更一致，使所观测的沉降量更真实。 ⑤、施测要求 仪器、设备的操作方法与观测程序要熟悉、正确。在首次观测前
要对所用仪器的各项指标进行检测校正，必要时经计量单位予以鉴 定。
在观测过程中， 操作人员要相互配合， 工作协调一致， 认真仔细， 做到步步有校核。
⑥、沉降观测精度的要求 各项观测指标要求如下： (1)往返较差 、附和或环线闭合差： △h＝∑ a-∑b≤l.0 ， n 表示测站数。 (或△ h＝∑ a-∑b≤1.0,L 表示观测路线距离 ) (2)前后视距 ： ≤50m (3)前后视距差 ： ≤1.0m (4)前后视距累积差 ≤3.0m (5)沉降观测点相对于后视点的高差容差 ：≤ 1.0mm (6)水准仪的精度不低于 DSZ1 级别 ⑦、沉降观测成果整理及计算要求 原始数据要真实可靠， 记录计算要符合施工测量规范的要求， 依 据正确，严谨有序，步步校核，结果有效的原则进行成果整理及计算。 （二）具体施测程序及步骤 ①、监测点的布设 根据工程的特点、 现场的环境条件和施工进度确定监测点的布设
2.3、沉降监测工作测试技术要点 （一）沉降观测的基本要求 ①、仪器设备、人员素质的要求 根据沉降观测精度要求高的特点， 为能精确地反映出建构筑物在
不断加荷作下的沉降情况， 一般规定测量的误差应小于变形值的 1/10 —1/20，为此要求沉降观测应使用精度不低于 (DSZ1)的精密水准仪， 水准尺采用铟合金尺。
2.1、监测依据 ..................................................................................3...
2.2、监测目的、原则 .......................................................................3..
2.3、沉降监测工作测试技术要点 ...................................................4..
2.4 资料整理及信息反馈 ..............................................................8..
,..
.
（ 1）可靠性：监测系统应能真实地反映被监测对象的变形、位 移情况， 以使所获得的信息可靠 ,故拟采用多层次监测。
（ 2）安全性：监测系统主要为施工安全服务， 应能对工程的安 全性进行评估，并可预防因施工造成的灾害。
（ 3）经济合理性：在保证以上两项的前题下， 力求经济合理， 具 体表现为根据不同施工进度和其在使用功能பைடு நூலகம்要性的不同， 工作量的 设置区别对待，并对其观测频率也加以区分。
.
滨河之星 A 区 7#9#11#13# 楼
建 筑 沉 降 监 测 方 案
,..
.
目
录
一、工程概况 ..........................................................................................3...
二、监测方案 ..........................................................................................3...
设计单位可更改原设计、施工方式，针对施工过程中缺失加以改进， 做到以监测信息指导施工单位的施工的速度、 顺序，进行信息化施工， 以达到确保建筑物的施工安全之最终目的。 沉降观测应测定建筑物地 基的沉降量、沉降差及沉降速度。
②、建筑物沉降观测一般应遵循如下原则： 可靠性原则、安全性原则、经济合理性原则。
,..
.
必须定时进行， 不得漏测或补测。 相邻的两次时间间隔称为一个观测 周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期 (如： 次/30 天)或按建筑物的加荷情况每升高一层 (或数层 )为一观测周期。
③、观测点的要求 为了能够反映出建构筑物的准确沉降情况， 沉降观测点要埋设在 最能反映沉降特征且便于观测的位置。 沉降观测点依据以下原则布 设：（1）参照设计图纸；（2）建筑物的四角极大转角处； （3）高低层 建筑物、纵横墙的交接处两侧； （4）建筑物沉降缝两侧、基础埋深相 差悬殊处 埋设的沉降观测点要符合各施工阶段的观测要求， 特别要考虑到 装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点， 不能连续观 测而失去观测意义。 标志的埋设位置应避开如雨水管、窗台线、暖气 片、暖水管、电气开关等有碍设标与观测的障碍物， 埋设于± 0.0（如 ±0.0 与室外地平不一致，则按室外地平）以上约 0.2m 的位置。 根 据以上原则并结合本工程的特点，本次沉降观测在 4 栋建筑物上各 布置 6 个沉降观测点，共计 24 个沉降观测点。 ④、沉降观测的自始至终要遵循“五定”原则 所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点 和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定； 观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程 序和方法要固定。 以上措施在客观上尽量减少观测误差的不定性， 使 所测的结果具有统一的趋向性， 保证各次复测结果与首次观测的结果
人员素质的要求， 必须接受专业学习及技能培训，持证上岗。能 熟练掌握仪器的操作规程， 熟悉测量理论能针对不同工程特点、 具体 情况采用不同的观测方法及观测程序， 对实施过程中出现的问题能够 会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、 精确地完成每次观测任务。
②、观测时间的要求 首次观测必须按时进行， 其他各阶段的监测， 根据工程进展情况
