步进和伺服对比

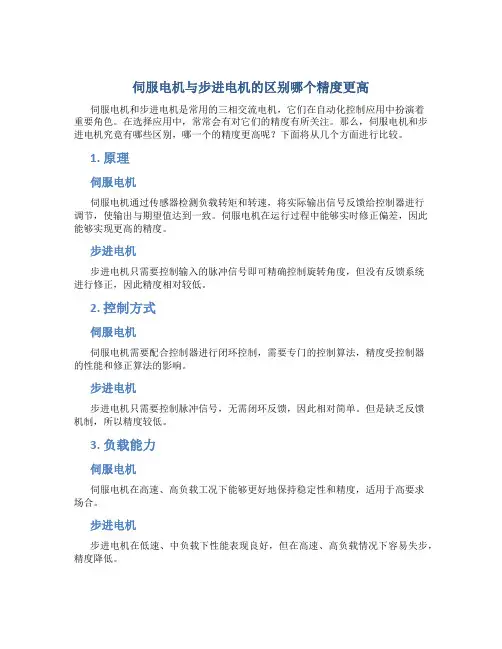

伺服电机与步进电机的区别哪个精度更高
伺服电机与步进电机的区别哪个精度更高伺服电机和步进电机是常用的三相交流电机，它们在自动化控制应用中扮演着重要角色。
在选择应用中，常常会有对它们的精度有所关注。
那么，伺服电机和步进电机究竟有哪些区别，哪一个的精度更高呢？下面将从几个方面进行比较。
1. 原理伺服电机伺服电机通过传感器检测负载转矩和转速，将实际输出信号反馈给控制器进行调节，使输出与期望值达到一致。
伺服电机在运行过程中能够实时修正偏差，因此能够实现更高的精度。
步进电机步进电机只需要控制输入的脉冲信号即可精确控制旋转角度，但没有反馈系统进行修正，因此精度相对较低。
2. 控制方式伺服电机伺服电机需要配合控制器进行闭环控制，需要专门的控制算法，精度受控制器的性能和修正算法的影响。
步进电机步进电机只需要控制脉冲信号，无需闭环反馈，因此相对简单。
但是缺乏反馈机制，所以精度较低。
3. 负载能力伺服电机伺服电机在高速、高负载工况下能够更好地保持稳定性和精度，适用于高要求场合。
步进电机步进电机在低速、中负载下性能表现良好，但在高速、高负载情况下容易失步，精度降低。
4. 应用领域伺服电机由于其高精度、高速、高负载特性，伺服电机常用于需要高精度控制的场合，如数控机床、机械臂等。
步进电机步进电机广泛应用于低成本低精度控制的场合，如打印机、摄像机焦距控制等。
结论综上所述，伺服电机由于具有闭环反馈系统、高负载能力和更高的控制精度，因此在对控制精度要求较高、负载大的场合可以选择伺服电机。
而步进电机则适合低成本、低精度、中负载的应用领域。
在实际选择中，应根据具体应用要求来确定选择哪种电机类型，以达到最佳的控制效果。
伺服电机与步进电机的区别
伺服电机与步进电机的区别在自动控制系统中，使用电机作为驱动源十分普遍。
伺服电机（Servo Motor）和步进电机（Stepper Motor）常被使用于工业控制和机器人控制等领域。
虽然两种电机都可以用于控制机械的运动，但它们之间存在显著的差异。
本文将介绍伺服电机和步进电机的区别，以及它们的不同优劣势。
一、工作原理伺服电机和步进电机的工作原理不同。
伺服电机通过反馈控制来实现闭环控制。
伺服电机驱动器根据反馈传感器返回的信息（通常是位置、速度或加速度），根据与期望值的差异进行调整，从而更好地控制电机输出。
伺服电机的反馈控制可以使其在各种负载下快速响应，具有更高的精度。
步进电机基于开环控制，通过输入一个脉冲序列来控制旋转角度。
步进电机的转速和位置取决于控制器发出的脉冲数，一个脉冲会使电机转动一个特定的角度，电机的最大位置精度也取决于控制器脉冲的数量和频率。
二、工作范围伺服电机和步进电机的适用范围也不同。
伺服电机通常适用于精确的位置控制。
它们可以控制机械系统的位置和速度，并准确达到既定的目标。
伺服电机通常安装在需要更小运动误差的场合，如传送带、医疗设备和机器人等。
由于它们通常具有更快的响应速度和更精确的反馈系统，因此它们的性能比步进电机更好。
步进电机可以对转动进行高度精确的控制，因此它们适用于需要较简单位置控制的场合，如打印机、数码相机、自动门、自动售货机等。
步进电机的响应时间较长，因此它们不适用于需要高速响应的应用。
三、控制方式伺服电机和步进电机需要不同的控制方式。
伺服电机一般需要PWM的方式来进行速度和位置控制，需要反馈环来进行控制保证。
使用PWM的控制方式可以调节输入的电流和电压，以实现更好的控制。
相对而言，步进电机的控制比较简单，在控制时只需要向其输入脉冲即可。
四、使用场合伺服电机和步进电机一般应用于不同的场合。
伺服电机一般应用于精密度要求比较高的机械和自动化设备中，如医疗设备、印刷机、自动化生产线、数控机床等。

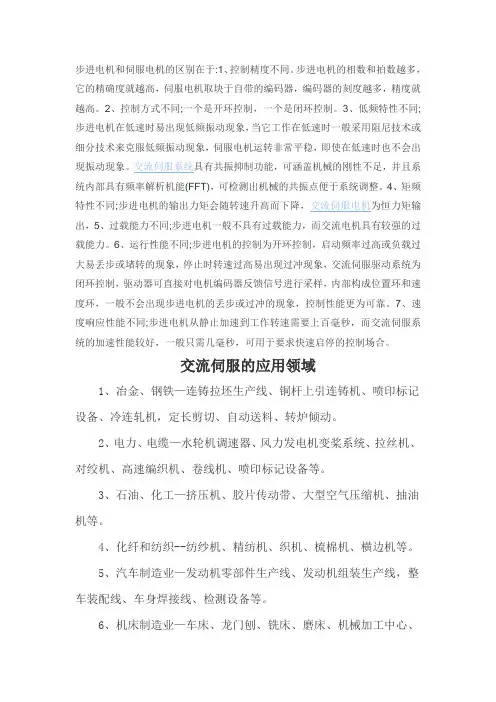

步进与伺服的区别
步进电机和伺服电机的区别在于:1、控制精度不同。
步进电机的相数和拍数越多，它的精确度就越高，伺服电机取块于自带的编码器，编码器的刻度越多，精度就越高。
2、控制方式不同;一个是开环控制，一个是闭环控制。
3、低频特性不同;步进电机在低速时易出现低频振动现象，当它工作在低速时一般采用阻尼技术或细分技术来克服低频振动现象，伺服电机运转非常平稳，即使在低速时也不会出统内部具有频率解析机能(FFT)，可检测出机械的共振点便于系统调整。
4、矩频出，5、过载能力不同;步进电机一般不具有过载能力，而交流电机具有较强的过载能力。
6、运行性能不同;步进电机的控制为开环控制，启动频率过高或负载过大易丢步或堵转的现象，停止时转速过高易出现过冲现象，交流伺服驱动系统为闭环控制，驱动器可直接对电机编码器反馈信号进行采样，内部构成位置环和速度环，一般不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。
7、速度响应性能不同;步进电机从静止加速到工作转速需要上百毫秒，而交流伺服系统的加速性能较好，一般只需几毫秒，可用于要求快速启停的控制场合。
交流伺服的应用领域1、冶金、钢铁—连铸拉坯生产线、铜杆上引连铸机、喷印标记设备、冷连轧机，定长剪切、自动送料、转炉倾动。
2、电力、电缆—水轮机调速器、风力发电机变桨系统、拉丝机、对绞机、高速编织机、卷线机、喷印标记设备等。
3、石油、化工—挤压机、胶片传动带、大型空气压缩机、抽油机等。
4、化纤和纺织--纺纱机、精纺机、织机、梳棉机、横边机等。
5、汽车制造业—发动机零部件生产线、发动机组装生产线，整车装配线、车身焊接线、检测设备等。
6、机床制造业—车床、龙门刨、铣床、磨床、机械加工中心、制齿机等。
7、铸件制造业—机械手、转炉倾动、模具加工中心等。
8、橡塑制造业--塑料压延机、塑料薄膜袋封切机、注塑机、挤出机、成型机、涂塑复合机、拉丝机等。
9、电子制造业—印刷电路板(PCB)设备、半导体器件设备(光刻机、晶圆加工机等)、液晶显示器(LCD)设备、整机联装及表面贴装(SMT)设备、激光设备(切割机、雕刻机等)、通用数控设备、机械手等。

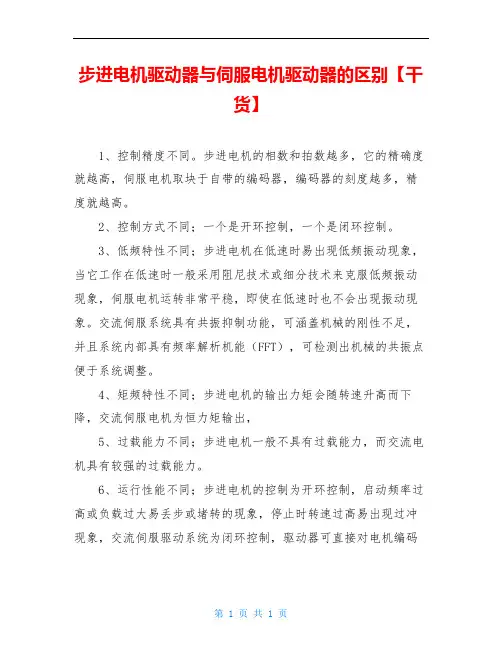

步进电机驱动器与伺服电机驱动器的区别【干货】
步进电机驱动器与伺服电机驱动器的区别【干
货】
1、控制精度不同。
步进电机的相数和拍数越多，它的精确度就越高，伺服电机取块于自带的编码器，编码器的刻度越多，精度就越高。
2、控制方式不同；一个是开环控制，一个是闭环控制。
3、低频特性不同；步进电机在低速时易出现低频振动现象，当它工作在低速时一般采用阻尼技术或细分技术来克服低频振动现象，伺服电机运转非常平稳，即使在低速时也不会出现振动现象。
交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能（FFT），可检测出机械的共振点便于系统调整。
4、矩频特性不同；步进电机的输出力矩会随转速升高而下降，交流伺服电机为恒力矩输出，
5、过载能力不同；步进电机一般不具有过载能力，而交流电机具有较强的过载能力。
6、运行性能不同；步进电机的控制为开环控制，启动频率过高或负载过大易丢步或堵转的现象，停止时转速过高易出现过冲现象，交流伺服驱动系统为闭环控制，驱动器可直接对电机编码
器反馈信号进行采样，内部构成位置环和速度环，一般不会出现步进电机的丢步或过冲的现象，控制性能更为可靠。
7、速度响应性能不同；步进电机从静止加速到工作转速需要上百毫秒，而交流伺服系统的加速性能较好，一般只需几毫秒，可用于要求快速启停的控制场合。
综上所述，交流伺服系统在许多性能方面都优于步进电机，但是价格比就不一样了。
更多自动化及应用技术解决方案的相关内容，就在深圳机械展！。
伺服驱动与步进驱动的差异比较
伺服驱动与步进驱动的差异比较在自动化应用领域，电机驱动是至关重要的组成部分。
伺服驱动和步进驱动是两种常见的电机驱动方式。
虽然它们都是用于控制电机的，但它们之间存在着一些显著的差异。
本文将比较伺服驱动和步进驱动之间的差异，包括以下几个方面。
1. 工作原理伺服驱动和步进驱动在工作原理上存在着很大差异。
步进驱动通常通过改变电机定子的相序来控制转子的位置；而伺服驱动则是通过一个反馈回路实现控制和调整。
伺服驱动具有更为精确的位置控制和更高的重复性。
2. 运行速度在运行速度方面，步进驱动有着一定的缺陷。
步进驱动具有固定的步距和转速，但随着转速的增加，步进电机容易出现失步现象。
相反，伺服驱动可以更好地适应不同的转速，并且具有更高的控制精度和更快的响应速度。
3. 功率控制伺服驱动和步进驱动在功率控制方面也存在差异。
步进驱动是一种开环控制系统，其无法准确控制每个步进电机的功率。
伺服驱动则可以通过反馈回路实现精确的电流控制，从而控制电机的输出功率。
4. 成本在成本方面，步进驱动通常会更便宜一些。
步进驱动的控制系统相对简单，容易用低成本部件实现；而伺服驱动则需要更为复杂和昂贵的控制系统。
5. 应用范围由于伺服驱动具有更高的控制精度和更快的响应速度，因此它们通常用于需要高精度定位和速度控制的应用程序中，例如机器人、数控机床和自动精密加工设备等。
而步进驱动通常用于较低要求的应用程序中，例如纺织、包装和印刷等行业。
结论尽管伺服驱动和步进驱动都是控制电机的有效方式，但它们之间存在着很大的差异。
伺服驱动具有更高的控制精度和更快的响应速度，更适用于需要高精度定位和速度控制的应用程序中。
而步进驱动则适用于对精度和速度要求较低的应用程序中，同时还具有更低的成本。
在选择驱动方式时，应根据应用程序的具体要求进行决策。
步进电机和伺服电机的区别在哪
步进电机与伺服电机的区别如下：一、控制的方式不同步进电机是通过控制脉冲的个数控制转动角度的，一个脉冲对应一个步距角。
伺服电机是通过控制脉冲时间的长短控制转动角度的。
二、所需的工作设备和工作流程不同步进电机所需的供电电源(所需电压由驱动器参数给出)，一个脉冲发生器(现在多半是用板块)，一个步进电机，一个驱动器(驱动器设定步距角角度，如设定步距角为0.45°，这时，给一个脉冲，电机走0.45°);其工作流程为步进电机工作一般需要两个脉冲：信号脉冲和方向脉冲。
伺服电机所需的供电电源是一个开关(继电器开关或继电器板卡)，一个伺服电机;其工作流程就是一个电源连接开关，再连接伺服电机。
三、低频特性不同步进电机在低速时易出现低频振动现象。
振动频率与负载情况和驱动器性能有关，一般认为振动频率为电机空载起跳频率的一半。
这种由步进电机的工作原理所决定的低频振动现象对于机器的正常运转非常不利。
当步进电机工作在低速时，一般应采用阻尼技术来克服低频振动现象，比如在电机上加阻尼器，或驱动器上采用细分技术等。
交流伺服电机运转非常平稳，即使在低速时也不会出现振动现象。
交流伺服系统具有共振抑制功能，可涵盖机械的刚性不足，并且系统内部具有频率解析机能(FFT)，可检测出机械的共振点，便于系统调整。
四、矩频特性不同步进电机的输出力矩随转速升高而下降，且在较高转速时会急剧下降，所以其最高工作转速一般在300～600r/min。
交流伺服电机为恒力矩输出，即在其额定转速(一般为2000 或3000 r/min)以内，都能输出额定转矩，在额定转速以上为恒功率输出。
五、过载能力不同步进电机一般不具有过载能力。
交流伺服电机具有较强的过载能力。
以某交流伺服系统为例：它具有速度过载和转矩过载能力，其最大转矩为额转矩的3倍，可用于克服惯性负载在启动瞬间的惯性力矩。
(步进电机因为没有这种过载能力，在选型时为了克服这种惯性力矩，往往需要选取较大转矩的电机，而机器在正常工作期间又不需要那么大的转矩，便出现了力矩浪费的现象)六、速度响应性能不同步进电机从静止加速到工作转速(一般为每分钟几百转)需要200～400ms。
步进电机与伺服电机区别
步进电机与伺服电机区别步进电机和伺服电机是现代工业中常见的两种电动执行元件，它们在自动化控制系统中起着重要作用。
虽然它们都是电动机，但在工作原理、应用领域和性能特点上有着明显的区别。
本文将从几个方面对步进电机和伺服电机进行比较，以帮助读者更好地理解它们之间的差异。
1. 工作原理步进电机：步进电机是一种将电脉冲转变为机械位移的电机，它通过将电流施加到定位磁极上来产生转矩，并通过轴向的步进角来控制位置。
步进电机在不需要传感器反馈的情况下可以实现精确的位置控制。
伺服电机：伺服电机是一种通过与位置或速度传感器配合的反馈系统来控制输出位置、速度或转矩的电机。
伺服电机通常能够更及时地响应控制系统的指令，并且具有更高的精度和性能。
2. 应用领域步进电机：步进电机适用于需要简单位置控制的场合，如打印机、数控机床、3D 打印机等。
由于步进电机没有速度和位置反馈控制，因此在需要更高精度和速度的应用中往往表现不佳。
伺服电机：伺服电机适用于对位置、速度和转矩要求较高的自动化系统中，如飞机控制系统、机器人、医疗设备等。
伺服电机能够根据传感器反馈的信号实现更高精度的闭环控制。
3. 性能特点步进电机：- 简单控制，易于编程。
- 低成本，可靠性高，需使用专用驱动器。
- 无需外部传感器反馈，但容易失步。
- 通常适用于低速、低精度的应用。
伺服电机： - 高性能，精度高。
- 价格较高，需要专用控制器与反馈系统。
-高速响应，稳定性好，适用于高精度、高速度的控制系统。
- 需要传感器反馈，实现闭环控制，准确度更高。
4. 总结综上所述，步进电机和伺服电机在工作原理、应用领域和性能特点上存在明显的区别。
选择合适的电机取决于具体的应用需求，如果需要简单的位置控制且成本较低，步进电机是一个不错的选择；而如果需要更高的精度、速度和稳定性，伺服电机则更为适合。
在实际工程中，我们应根据实际需求来选择适合的电机类型，以确保系统的稳定运行和高效性能。
伺服电机和步进电机的区别
伺服电机和步进电机的区别伺服电机和步进电机是两种常见的电动机类型，它们在工业和自动化领域中都有着广泛的应用。
虽然它们在操作原理和性能上有所不同，但都是用来将电能转化为机械能以实现精确的运动控制。
本文将从几个方面来详细阐述伺服电机和步进电机的区别。
1. 工作原理：伺服电机是通过将电机转子的位置反馈与控制器中的设定位置进行比较，然后对电机进行调整以保持位置的准确性。
它通常由电机、编码器和控制器组成，控制器通过不断调整电机的输入信号，使其保持在设定的位置。
步进电机则是通过控制电机的脉冲信号来驱动电机转动。
每个脉冲信号将使电机转子移动一个固定的步距，而且步进电机的运动是离散的，它没有位置反馈环路，因此无法实现精确定位和速度控制。
2. 控制方式：伺服电机通常使用闭环控制系统，它能够感知运动过程中的任何位置偏差，并通过调整输入信号来纠正这些偏差。
因此，伺服电机能够实现非常精确的位置和速度控制。
而步进电机通常使用开环控制系统，只需提供恰当的脉冲信号即可使电机转动。
但由于没有位置反馈，当负载变化或步进电机负载过重时，步进电机容易丢步，导致运动位置的误差。
3. 动态响应：伺服电机的动态响应性能优于步进电机。
由于伺服电机有位置反馈环路，并通过控制器实时调整输入信号，所以能够更精确地控制和调节运动位置、速度和加速度。
步进电机的动态响应受限于脉冲信号的频率和步距角。
虽然通过增加脉冲频率可以提高步进电机的转速，但在高速或高负载情况下，步进电机的动态响应性能会下降，容易产生失步现象。
4. 负载承受能力：伺服电机能够以较高的力矩输出进行运动控制，适用于大负载和高精度的应用。
因为其具有位置反馈和动态调整功能，能够根据负载的变化实时调整控制信号，保持较高的运动精度。
相比之下，步进电机的力矩输出相对较低，通常适用于较小的负载和低精度的应用。
步进电机常用于一些相对简单的工作，如印刷、包装和纺织等行业中。
5. 适用领域：由于伺服电机的高精度、高速度和高负载承受能力，它广泛应用于需要精确控制位置、速度或加速度的领域，例如机床、机器人、自动化生产线等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要视具体应用情况而定，要根据负载的特点（如水平还是垂直负载等）、转矩、惯量、转速、精度、加减速要求、上位控制要求（如对端口界面和通讯方面的要求），还要看主要控制方式是位置、转矩还是速度方式，供电电源是直流、交流亦或是电池，电压范围等。
据此确定电机和配用驱动器或控制器的型号。
伺服电机步进电机两者的具体特点比较：力矩范围：中小力矩（一般在20Nm 以下）小、中、大，全范围速度范围：低（一般1000RPM 以下）高（可达5000RPM）,直流伺服电机更可达1~2 万转/分控制方式：以位置控制为主控制方式多样化，位置/转速/转矩/总线控制平滑性：美白温补水滋润BB霜低速时有振动（靠细分驱动器改善）好，运行平滑精度：一般较低（细分驱动时较高）高（取决于反馈装置的分辨率）矩频特性：高速时力矩下降快力矩特性好，特性较硬过载特性：无过载能力，过载时会失步可3~10 倍过载（短时）反馈方式：多为开环控制（也可接编码器防失步）闭环方式，编码器反馈反馈类型：可以不要反馈光电型旋转编码器旋转变压器型响应速度：一般快耐振动：好一般（旋转变压器型可耐振动）温升：运行温度高一般维护性：基本可以免维护较好价格：低较高具我所知伺服马达和步进马达的 encode 有本质的区别，伺服马达的实际走位可以返回到servo driver,所以它的走位不需要传感器就能确定是否正确，而步进马达的走位是靠内部相圈的计算器来计算没有返回傎，所以它的走位要靠传感器来确认步进马达在行走的过程中是否有失步；线性马达和伺服马达的原理类似，但是省去了皮带或丝杆，这样在速度和减小磨擦上有很大的优势。
只是业余，并非专业见解。
jd-chu at 2006-7-20 20:26:51饲服电机是电器饲服系统的执行元件,线性马达和步进马达都可做为饲服电机使用.步进电机将脉冲信号转换为角位移来运动.线性马达实质就像把旋转电机得电枢(定子)和转子切剖展成平面,构成直线移动状态的电机.最重要还是要看它的控制系统是闭环,半闭环还是开环.步进电机大多使用开环控制,但其中使用了位置和速度检测,会有missing step报警.我们一般说的饲服电机是闭环控制的.个人理解,仅供参考.miniyu at 2006-10-02 20:42:342楼，3楼说的都正确，但二楼的容易理解些。
使用中最大的区别就是司服马达有encode, 会把所走的每一步的状态反馈给servo driver. 纯属个人理解。
jackie at 2006-10-03 08:16:08简单点：饲服为闭环控制，步进为开环控制。
QFP at 2006-10-03 10:52:58伺服是一个系统, 电机只是其中的执行部件, 任何电机都可以构成伺服系统, 不同的电机只是在驱动控制和精度上有所不同,hades_19 at 2006-10-06 13:37:14偶想知道更多的有人对这些MOTOR的DRIVER有了解的吗维修的有人会吗？小弟想请教bonder at 2006-10-06 16:34:20步进马达用的是脉冲电压脉冲顺序改变旋转方向也会改变还有我觉得步进马达后面也可以装编码器的.步进马达的控制电路相对其他的要复杂点.daxianfeng2 at 2006-12-25 17:45:25原来这些马达的区别是这样的啊！以前不懂现在了解了些！谢谢daxianfeng2 at 2007-1-06 23:51:26伺服马达的实际走位可以返回到servo driver, 应该是由servo driver来控制；步进马达的走位是靠内部相圈的计算器来计算没有返回傎，所以它的走位要靠传感器来确认步进马达在行走的过程中是否有失步；是不是步进马达是由PLC来根据传感器探测得到的信号来控制的呢？通过PLC已经设置好的惦记走向程序再加上传感器的信号来控制电机的位置？xo2001 at 2007-1-07 22:52:42以上说的都很正确!!ylynzy at 2007-1-07 23:38:38【线性马达】：リニア-モーターカー（日语中简称リニア（Linear））Linear Motor Car （线性马达车，一定情况下可理解为就是磁悬浮MAGLEV）リニア-モーターカー（日语中简称リニア（Linear））/bbs/viewthread.php?tid=317631大家可以去看看介绍线性马达的一点资料．额定转速：3000rpm额定转矩：1.27Nm最高转速：5000rpm最大转矩：3.8Nm你的图纸我看了，这是一个典型的变频调速伺服系统的转速转矩特性曲线，在加减速工况下转速在3500转之下电机的输出是按照恒扭矩输出的，在3500转到5000转之间是恒功率输出的；在连续动作工况下转速在3000转之下电机的输出是按照恒扭矩输出的，在3000转到5000转之间是恒功率输出的；定位定长的时候采用位置控制，就是控制跟距离有关的量时候，比如加中中心上加工过程；需要速度同步，或者只关心转速的时候就采用速度控制，比如普通的传动；需要控制力度的时候采用转矩控制，比如控制张力的时候一、加减速时间加速时间就是输出频率从 0 上升到最大频率所需时间，减速时间是指从最大频率下降到 0 所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
二、转矩提升又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V 增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
三、电子热过载保护本功能为保护电动机过热而设置，它是变频器内 CPU 根据运转电流值和频率计算出电动机的温升，从而进行过热保护。
本功能只适用于“一拖一”场合，而在“一拖多”时，则应在各台电动机上加装热继电器。
电子热保护设定值 (%)=[ 电动机额定电流 (A)/ 变频器额定输出电流 (A)]×100% 。
四、频率限制即变频器输出频率的上、下限幅值。
频率限制是为防止误操作或外接频率设定信号源出故障，而引起输出频率的过高或过低，以防损坏设备的一种保护功能。
在应用中按实际情况设定即可。
此功能还可作限速使用，如有的皮带输送机，由于输送物料不太多，为减少机械和皮带的磨损，可采用变频器驱动，并将变频器上限频率设定为某一频率值，这样就可使皮带输送机运行在一个固定、较低的工作速度上。
五、偏置频率有的又叫偏差频率或频率偏差设定。
其用途是当频率由外部模拟信号 ( 电压或电流 ) 进行设定时，可用此功能调整频率设定信号最低时输出频率的高低，如图 1 。
有的变频器当频率设定信号为 0% 时，偏差值可作用在 0 ～ fmax 范围内，有的变频器 ( 如明电舍、三垦 ) 还可对偏置极性进行设定。
如在调试中当频率设定信号为 0% 时，变频器输出频率不为0Hz ，而为 xHz ，则此时将偏置频率设定为负的 xHz 即可使变频器输出频率为 0Hz 。
六、频率设定信号增益此功能仅在用外部模拟信号设定频率时才有效。
它是用来弥补外部设定信号电压与变频器内电压 (+10v) 的不一致问题；同时方便模拟设定信号电压的选择，设定时，当模拟输入信号为最大时 ( 如 10v 、 5v 或 20mA) ，求出可输出 f/V 图形的频率百分数并以此为参数进行设定即可；如外部设定信号为 0 ～ 5v 时，若变频器输出频率为 0 ～ 50Hz ，则将增益信号设定为 200% 即可。
七、转矩限制可分为驱动转矩限制和制动转矩限制两种。
它是根据变频器输出电压和电流值，经 CPU 进行转矩计算，其可对加减速和恒速运行时的冲击负载恢复特性有显著改善。
转矩限制功能可实现自动加速和减速控制。
假设加减速时间小于负载惯量时间时，也能保证电动机按照转矩设定值自动加速和减速。
驱动转矩功能提供了强大的起动转矩，在稳态运转时，转矩功能将控制电动机转差，而将电动机转矩限制在最大设定值内，当负载转矩突然增大时，甚至在加速时间设定过短时，也不会引起变频器跳闸。
在加速时间设定过短时，电动机转矩也不会超过最大设定值。
驱动转矩大对起动有利，以设置为 80 ～ 100% 较妥。
制动转矩设定数值越小，其制动力越大，适合急加减速的场合，如制动转矩设定数值设置过大会出现过压报警现象。
如制动转矩设定为 0% ，可使加到主电容器的再生总量接近于 0 ，从而使电动机在减速时，不使用制动电阻也能减速至停转而不会跳闸。
但在有的负载上，如制动转矩设定为 0% 时，减速时会出现短暂空转现象，造成变频器反复起动，电流大幅度波动，严重时会使变频器跳闸，应引起注意。
八、加减速模式选择又叫加减速曲线选择。
一般变频器有线性、非线性和 S 三种曲线，通常大多选择线性曲线；非线性曲线适用于变转矩负载，如风机等； S 曲线适用于恒转矩负载，其加减速变化较为缓慢。
设定时可根据负载转矩特性，选择相应曲线，但也有例外，笔者在调试一台锅炉引风机的变频器时，先将加减速曲线选择非线性曲线，一起动运转变频器就跳闸，调整改变许多参数无效果，后改为 S 曲线后就正常了。
究其原因是：起动前引风机由于烟道烟气流动而自行转动，且反转而成为负向负载，这样选取了 S 曲线，使刚起动时的频率上升速度较慢，从而避免了变频器跳闸的发生，当然这是针对没有起动直流制动功能的变频器所采用的方法。
九、转矩矢量控制矢量控制是基于理论上认为：异步电动机与直流电动机具有相同的转矩产生机理。
矢量控制方式就是将定子电流分解成规定的磁场电流和转矩电流，分别进行控制，同时将两者合成后的定子电流输出给电动机。
因此，从原理上可得到与直流电动机相同的控制性能。
采用转矩矢量控制功能，电动机在各种运行条件下都能输出最大转矩，尤其是电动机在低速运行区域。
现在的变频器几乎都采用无反馈矢量控制，由于变频器能根据负载电流大小和相位进行转差补偿，使电动机具有很硬的力学特性，对于多数场合已能满足要求，不需在变频器的外部设置速度反馈电路。
