PLC工业控制的应用实例
PLC在生产线控制中的应用案例分享

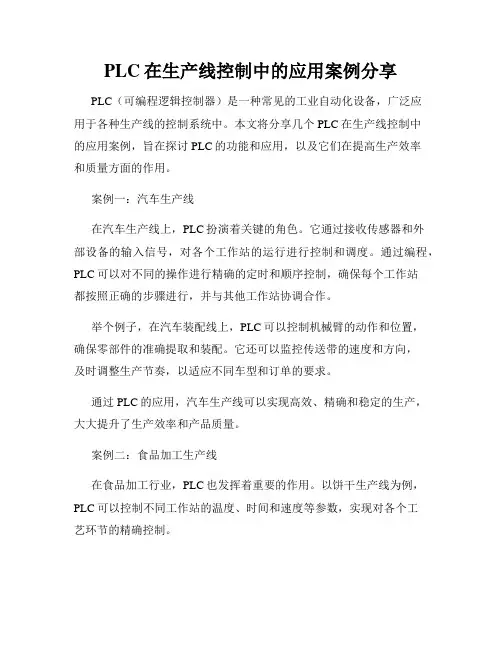

PLC在生产线控制中的应用案例分享PLC（可编程逻辑控制器）是一种常见的工业自动化设备，广泛应用于各种生产线的控制系统中。
本文将分享几个PLC在生产线控制中的应用案例，旨在探讨PLC的功能和应用，以及它们在提高生产效率和质量方面的作用。
案例一：汽车生产线在汽车生产线上，PLC扮演着关键的角色。
它通过接收传感器和外部设备的输入信号，对各个工作站的运行进行控制和调度。
通过编程，PLC可以对不同的操作进行精确的定时和顺序控制，确保每个工作站都按照正确的步骤进行，并与其他工作站协调合作。
举个例子，在汽车装配线上，PLC可以控制机械臂的动作和位置，确保零部件的准确提取和装配。
它还可以监控传送带的速度和方向，及时调整生产节奏，以适应不同车型和订单的要求。
通过PLC的应用，汽车生产线可以实现高效、精确和稳定的生产，大大提升了生产效率和产品质量。
案例二：食品加工生产线在食品加工行业，PLC也发挥着重要的作用。
以饼干生产线为例，PLC可以控制不同工作站的温度、时间和速度等参数，实现对各个工艺环节的精确控制。
例如，在饼干生产的烘烤环节，PLC可以根据产品种类和要求，控制烤箱的温度和气流方向，确保饼干可以均匀烘烤，达到理想的口感和外观。
此外，PLC还可以监测并记录生产数据，如温度、湿度、压力等，以便质量控制人员进行分析和追溯。
案例三：包装生产线在包装行业，在PLC的应用下，生产线的包装过程可以更加高效、准确和可靠。
例如，在瓶装水生产线上，PLC可以控制灌装机的流量和速度，确保每个瓶子都按照预定的容量装满水。
它还可以监控瓶子的位置和运行速度，及时进行调整，避免瓶子的堵塞和脱落。
此外，PLC还可以与其他包装设备如贴标机、封口机等进行联动控制，实现自动化生产和包装过程。
综上所述，PLC在生产线控制中的应用案例丰富多样。
它的高可编程性和灵活性使得PLC适用于各种不同的生产线和行业。
通过合理的编程和控制，PLC能够提高生产效率、降低成本、提升产品质量，并且具备良好的稳定性和可靠性。
plc控制实例200例

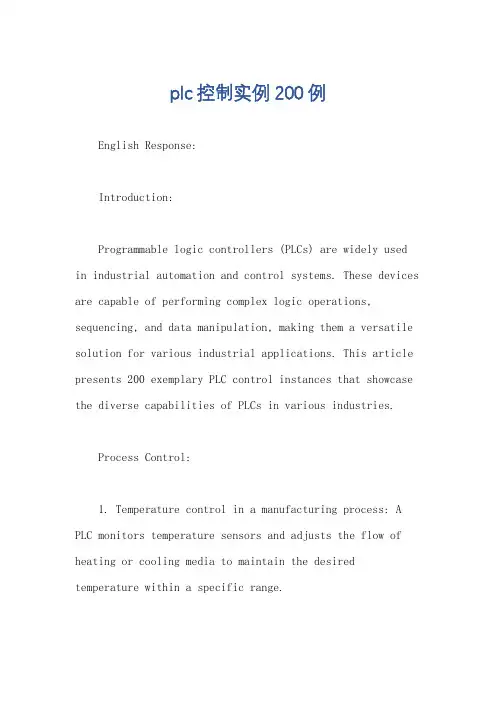

plc控制实例200例English Response:Introduction:Programmable logic controllers (PLCs) are widely used in industrial automation and control systems. These devices are capable of performing complex logic operations, sequencing, and data manipulation, making them a versatile solution for various industrial applications. This article presents 200 exemplary PLC control instances that showcase the diverse capabilities of PLCs in various industries.Process Control:1. Temperature control in a manufacturing process: A PLC monitors temperature sensors and adjusts the flow of heating or cooling media to maintain the desired temperature within a specific range.2. Level control in a chemical storage tank: A PLC monitors level sensors and controls the opening and closing of valves to maintain the liquid level within predetermined limits.3. Pressure control in a hydraulic system: A PLC monitors pressure sensors and adjusts the pump speed or valve position to maintain the desired pressure level.Motion Control:4. Conveyor belt control: A PLC controls the speed and direction of a conveyor belt, ensuring smooth material transportation.5. Robotic arm control: A PLC coordinates the movements of a robotic arm, enabling it to perform precise tasks such as assembly or welding.6. Stepper motor control in a machine tool: A PLC precisely controls the movement of a stepper motor, ensuring accurate positioning of cutting tools.Real-Time Monitoring and Data Acquisition:7. Data logger for a water treatment plant: A PLC collects and stores data from sensors monitoring water quality parameters, providing a comprehensive record for analysis and optimization.8. Traffic monitoring system: A PLC records traffic flow data from sensors and displays the information on variable message signs, optimizing traffic patterns.9. Energy consumption monitoring in a building: A PLC tracks the energy usage of different systems and devices, enabling energy-saving measures.Industrial Automation:10. Assembly line control: A PLC coordinates the sequence of operations on an assembly line, ensuring efficient and synchronized product assembly.11. Packaging machine control: A PLC controls the filling, sealing, and labeling operations of a packaging machine, reducing manual labor and waste.12. Machine vision inspection: A PLC integrates with a machine vision system to automatically inspect products for defects, ensuring quality control.Safety and Emergency Response:13. Fire detection and alarm system: A PLC monitorsfire sensors and triggers evacuation alarms and sprinkler systems in case of a fire.14. Gas leak detection and shutdown: A PLC monitors gas sensors and initiates emergency shutdown procedures to prevent accidents.15. Emergency stop system in a manufacturing facility:A PLC detects emergency stop signals and activates safety measures such as machine shutdown and personnel evacuation.Other Applications:16. Lighting control in a warehouse: A PLC manages the on/off status of lighting fixtures based on daylight availability and occupancy sensors, optimizing energy efficiency.17. Irrigation control in a greenhouse: A PLC regulates the flow of water to plants based on soil moisture sensors, ensuring optimal plant growth.18. HVAC system control in a commercial building: A PLC monitors temperature and humidity levels and adjusts the operation of heating, ventilation, and air conditioning systems for comfort and energy conservation.中文回答：简介：可编程逻辑控制器 (PLC) 广泛应用于工业自动化和控制系统中。
PLC在工业生产数据采集和分析中的应用案例

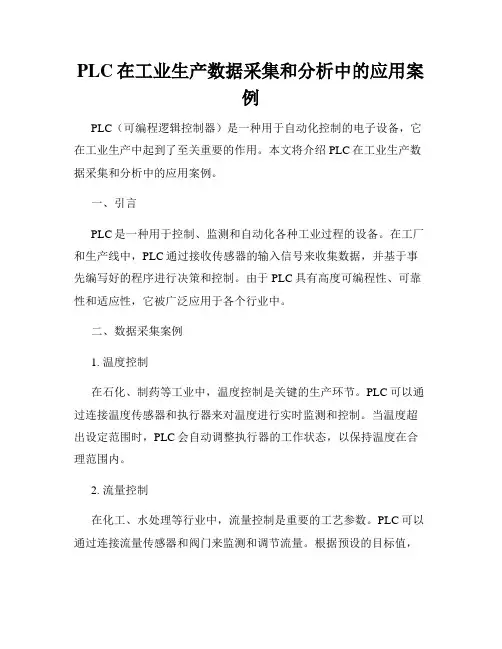

PLC在工业生产数据采集和分析中的应用案例PLC（可编程逻辑控制器）是一种用于自动化控制的电子设备，它在工业生产中起到了至关重要的作用。
本文将介绍PLC在工业生产数据采集和分析中的应用案例。
一、引言PLC是一种用于控制、监测和自动化各种工业过程的设备。
在工厂和生产线中，PLC通过接收传感器的输入信号来收集数据，并基于事先编写好的程序进行决策和控制。
由于PLC具有高度可编程性、可靠性和适应性，它被广泛应用于各个行业中。
二、数据采集案例1. 温度控制在石化、制药等工业中，温度控制是关键的生产环节。
PLC可以通过连接温度传感器和执行器来对温度进行实时监测和控制。
当温度超出设定范围时，PLC会自动调整执行器的工作状态，以保持温度在合理范围内。
2. 流量控制在化工、水处理等行业中，流量控制是重要的工艺参数。
PLC可以通过连接流量传感器和阀门来监测和调节流量。
根据预设的目标值，PLC会实时监测流量，并控制阀门的开启程度，以保持流量在合理的范围内。
3. 材料配送在生产线上，PLC可以通过连接传感器和输送设备，实现对材料的自动配送。
PLC根据生产计划和需要，通过读取传感器的信号来判断材料是否需要补充，并控制输送设备的工作状态，以实现材料的准时供应。
三、数据分析案例1. 故障诊断PLC可以收集各种传感器的数据，并进行实时分析，以检测设备的故障。
通过分析数据的变化趋势和异常值，PLC可以判断是否存在故障，并提供准确的诊断结果。
这极大地提高了设备的可靠性和生产效率。
2. 质量控制在生产过程中，PLC可以收集关键参数的实时数据，并进行统计和分析。
通过分析数据的波动范围和指标的合理性，PLC可以实时判断产品的质量是否合格，并提供预警信息。
这有助于及时发现和解决质量问题，提高产品的合格率和用户满意度。
3. 生产优化通过收集和分析生产数据，PLC可以评估设备和生产线的运行效率。
PLC可以计算关键指标如设备利用率、能源消耗等，并提供优化建议，帮助企业提高生产效率和资源利用率。
PLC在化工生产中的应用案例

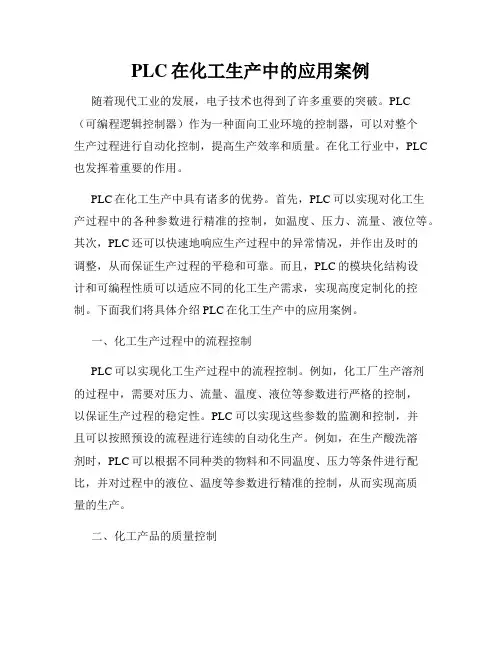

PLC在化工生产中的应用案例随着现代工业的发展，电子技术也得到了许多重要的突破。
PLC（可编程逻辑控制器）作为一种面向工业环境的控制器，可以对整个生产过程进行自动化控制，提高生产效率和质量。
在化工行业中，PLC 也发挥着重要的作用。
PLC在化工生产中具有诸多的优势。
首先，PLC可以实现对化工生产过程中的各种参数进行精准的控制，如温度、压力、流量、液位等。
其次，PLC还可以快速地响应生产过程中的异常情况，并作出及时的调整，从而保证生产过程的平稳和可靠。
而且，PLC的模块化结构设计和可编程性质可以适应不同的化工生产需求，实现高度定制化的控制。
下面我们将具体介绍PLC在化工生产中的应用案例。
一、化工生产过程中的流程控制PLC可以实现化工生产过程中的流程控制。
例如，化工厂生产溶剂的过程中，需要对压力、流量、温度、液位等参数进行严格的控制，以保证生产过程的稳定性。
PLC可以实现这些参数的监测和控制，并且可以按照预设的流程进行连续的自动化生产。
例如，在生产酸洗溶剂时，PLC可以根据不同种类的物料和不同温度、压力等条件进行配比，并对过程中的液位、温度等参数进行精准的控制，从而实现高质量的生产。
二、化工产品的质量控制PLC可以实现化工生产过程中对产品质量的严格控制。
例如，在生产橡胶中，需要对反应过程中的温度、压力、流量等参数进行一系列的实时控制，以保证产品的质量和成品率。
PLC可以实时监测这些参数，并根据预设的控制方案进行调整。
而且，在生产过程中PLC还可以进行数据采集和分析，以检测过程中的异常和优化生产参数，从而进一步提高生产的质量和效率。
三、化工生产过程中的安全控制化工生产过程中安全工作十分重要。
PLC可以实现对生产过程中的安全控制，如防爆、防火、压力控制、液位控制等。
例如，在生产炼油过程中，需要对石油的净化、分离、加氢等复杂过程进行控制。
PLC 可以实时监测炉膛温度、压力、流量等参数，并根据预设的安全控制方案进行调整。
欧姆龙PLC工业控制的应用实例共69页
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
欧姆龙PLC工业控制的应用实例
1、纪律是管理关系的形式。——阿法 纳西耶 夫 2、改革如果不讲纪律，就难以成功。
3、道德行为训练，不是通过语言影响 ，而是 让儿童 练习良 好道德 行为， 克服懒 惰、轻 率、不 守纪律 、颓废 等不良 行为。 4、学校没有纪律便如磨房里没有水。 ——夸 美纽斯
5、教导儿童服从真理、服从集体，养 成儿童 自觉的 纪律性 ，这是 儿童道 德教育 最重要 的部分 。—— 陈鹤琴
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
plc的结构和控制原理及应用实例
PLC的结构和控制原理及应用实例1. PLC的结构PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。
它由多个模块组成，包括：•CPU（Central Processing Unit，中央处理器）：负责处理指令和数据。
•电源模块：提供电力供应。
•输入模块：用于接收来自外部传感器或按钮等输入信号。
•输出模块：用于控制外部执行器或指示灯等输出设备。
•通信模块：实现PLC与其他设备进行数据交换。
•存储器：用于存储程序和数据。
PLC的结构可以根据具体型号和制造商的不同而有所差异，但以上模块通常都会包含在基本的PLC结构中。
2. PLC的控制原理PLC的控制原理主要基于组合逻辑和时序控制。
当输入信号满足特定的逻辑条件时，PLC会执行相应的控制操作。
控制原理可以简述如下：•输入信号检测：PLC的输入模块会不断检测外部传感器或按钮等设备的输入信号状态，并将其转换为数字信号。
•程序执行：PLC的CPU根据预先编写好的程序，按照顺序执行指令。
指令可以包括逻辑运算、数学运算、定时器和计数器等功能。
•输出控制：根据执行指令的结果，PLC的输出模块会控制相应的输出设备（如马达、执行器、指示灯等）完成预定的操作。
3. PLC的应用实例3.1 自动化生产线控制PLC在自动化生产线控制中有广泛应用。
例如，一个汽车组装生产线上使用的PLC系统可以完成以下功能：•检测传感器输入信号：PLC通过检测来自传感器的输入信号，实时监测汽车零部件的位置和状态。
•控制执行器：根据检测结果，PLC可以控制机械手臂、传送带和装配设备等执行器，实现自动化装配操作。
•状态监控：PLC可以记录生产线上的数据，实时监控设备状态，并通过通信模块将数据传输给上位机或监控系统，实现远程监控和异常处理。
3.2 灯光控制系统PLC在灯光控制系统中也有应用。
例如，一个大型展览馆的灯光控制系统可以利用PLC实现以下功能：•输入信号检测：PLC通过检测来自光敏电阻的输入信号，实时感知光线强度。
西门子PLC应用80例(经典实例)
Q0.0 （）
I0.0 M0.0 M0.1 M0.2 Q0.0
（a） 梯形图
（b） 时序图
分频电路
用一个按钮来实现启 动和停止两种控制。
方法一：利用计数器 实现单按钮控制功能
I0.0 C9 M0.0 M0.1
2 M0.0 Q0.0
P
C9 CU CTU
M0.0 （）
M0.1 （）
R
C9
（6）当电梯位于3层时，若下方仅出现2层的向上外呼信号SB12，即1层的向 上外呼按钮SB11不按，则电梯下降到2层，由行程开关SQ2停止电梯下降。
（7）电梯在上升途中，不允许下降。 （8）电梯在下降途中，不允许上升。
下面我们逐条对上面的动作要求（1）～（8）用逻辑设计法进行设计：
对（2）：这条输出也是电梯上升，进入条件为 SQ1·SB12，退出条件为 SQ2 动作。因此， Q0.0 的逻辑方程为：
Q0.0 KM1 I0.4 SQ2
异步电动机主电路
PLC外部接线图
按钮连锁
软件互锁
解：1） 列出所有I/O点并分配地址
a) 代入开启条件
消铃信号
b) 将消铃信号变成长信号
消铃信号
c) 代入关断条件
消铃信号
d) 加入测试信号
消铃信号
3. 控制要求 （1）用启动和停止按钮控制电动机M运行和停止。在电动机运行时，被检 测的产品（包括正次品）在皮带上运行。
（1）控制任务：有3个抢答席和1个主持人席，每个抢答席上各有1个抢答 按钮和一盏抢答指示灯。参赛者在允许抢答时，第一个按下抢答按钮的抢
答席上的指示灯将会亮，且释放抢答按钮后，指示灯仍然亮；此后另外两
个抢答席上即使在按各自的抢答按钮，其指示灯也不会亮。这样主持人就
可编程控制器原理及应用实例
可编程控制器原理及应用实例可编程控制器（Programmable Logic Controller，简称PLC）是一种用于工业自动化控制系统的数字化电子设备。
它可以根据预先编制的控制程序，对输入信号进行处理后产生输出信号，用于控制各种生产设备和过程。
PLC的工作原理主要有三个方面：1.输入模块：用于接收各种输入信号，如开关信号、传感器信号等。
输入模块将这些信号转换为数字信号，输入给PLC的中央处理器。
2.中央处理器：PLC的核心部分，负责接收输入信号，并根据预设的控制程序进行处理。
中央处理器通常由微处理器和存储器组成，可以执行各种逻辑运算和控制任务。
3.输出模块：用于产生控制信号，将处理后的结果输出给执行器或其他设备。
输出模块将数字信号转换为相应的电压、电流或其他形式的信号，用于控制执行器的运动或其他动作。
PLC的应用范围非常广泛，以下是其中的一些实例：1.工业生产线控制：PLC可以用于控制各种生产设备的运行，如机器人、输送带、气缸等。
根据输入信号和预设的控制程序，PLC可以实现自动化控制，提高生产效率和质量。
2.建筑自动化控制：PLC可以用于控制建筑物的照明、空调、门禁等系统。
通过输入信号和控制程序，PLC可以自动调节各种设备的运行状态，提高能源利用效率。
3.交通信号控制：PLC可以用于控制交通信号灯的变换，根据交通流量和需求调整红绿灯的时间间隔，优化交通流动性。
4.环境监测与控制：PLC可以用于监测和控制环境参数，如温度、湿度、气压等。
通过输入信号和控制程序，PLC可以实现环境参数的自动调节，保持良好的工作环境。
5.电力系统控制：PLC可以用于电力系统的监测和控制，如对发电机、变压器、断路器等设备的状态进行实时监测和控制，保证电力系统的正常运行。
总之，可编程控制器通过输入、处理和输出信号的方式，实现了对各种设备和过程的自动控制。
它在工业自动化、建筑自动化、交通控制、环境监测等领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2．单周期加工 模板和折板都返回原位时，将剪好的板料放在平台上，接通单周期加工开关，动合 触点00001闭合，使SFT的移位脉冲输入端接通，而单步运行方式被禁止。按一下操 作按钮00000，第一次执行移位，21100和01000均为ON，则模板开始下移；20003为 ON并通过20002将HR0000复位，使下一次移位时移位输入为“0”。模板下移到位 压下限位开关00006。一方面，使01000为OFF，模板下移停止并压紧板料；另一方 面，输入一个移位脉冲，使2100为OFF，21101为ON，于是01001和01002为ON，两 个折板开始上折。当两个折板上折到位，压动限位开关00004和00005。使01001和 01002均为OFF，折板上折停止；另外，当00004和00005均为ON时TIM003开始计时 ，进行2s保压。TIM003计时到，输入一个移位脉冲，使21101为OFF，21102为ON， 则01003和01004均为ON，折板开始返回，TIM000进行折板返回计时。TIM003定时 时间到，输入一个移位脉冲使21102为OFF，21103为ON，01003和01004为OFF，折 板返回停止；01005为ON，使模板开始上移，TIM001开始对模板计时。TIM001计 时到，输入一个移位脉冲使21103为OFF，21104为ON。其一，01005为OFF，模板上 移停止；其二，TIM001为ON，将HR0000置位，为下一次加工做好准备。其三， 21104为ON使移位寄存器复位。一块板材加工结束。
第15章 PLC工业控制的应用实例
内容提要
➢ ➢ 顺序起停多台电机控制、折板机控制 ➢ ➢ 十字路口交通灯控制、三种液体自动混合控制 ➢ ➢ 可编程序控制器在机械手控制中的应用
➢ 可编程序控制器在组合机床控制中的应用
1
15.1 顺序启、停多台电动机控制
顺序起、停多台电动机控制梯形图如图15.1所示。0001点接启动按钮 ，0002点接停止按钮，0003点接紧急停止按钮。
5
自动售货机PLC控制梯形图如图15.2所示（工作原理均标注在梯形图上）。
自动售货机I/O分配如下。
（1）输入端：
一元投入口
0000
咖啡按钮
0003
五元投入口
0001
汽水按钮
0004
十元投入口
0002
计数手动复位
0007
（2）输出端：
咖啡出口
0500
汽水按钮指示灯
0505
汽水出口
0501
找零指示灯
11
折板机控制I/O分配如下。
（1）输入端：
操作按钮
00000
左折板上折限位开关 00004
方式选择开关 00001
右折板上折限位开关 00005
复位按钮
00002
模板下移限位开关
00006
启动/停车开关 00003
（2）输出端：
模板下移电磁阀线圈
01000 左折板返回电磁阀线圈 01003
左折板上折电磁阀线圈 01001 右折板返回电磁阀线圈 01004
2
图15.1 顺序启、停多台电动机
3
若需顺工艺流程方向依次停止，接通0002动合触点，使TIM03， TIM04轮流工作。当TIM03的动断触点断开时，它只能切断0506回 路，0502，0504回路中TIM03动断触点被0503，0505动合触点短路， 不能使0502，0504失电。0503，0505不受TIM03控制，故只有0506 失电。等到TIM04工作时，只能断开0505，依次类推，直到切断 0501为止。 故障时，紧急停止按钮接通0003时，则可从前到后瞬间停运全线。 TIM01，TIM02 接 通 的 时 间 间 隔 由 电 动 机 启 动 时 间 长 短 而 定 。 TIM03，TIM04的时间间隔由输送设备长度和速度而定。
右折板上折电磁阀线圈 01002 模板上移电磁阀线圈 01005
折板机的梯形图如图15.5所示。折板机能完成复位、单周期加工、单步
加工、误操作禁止控制。
12
图15.5 U形板折板机梯形图
13
1．复位 复位操作是针对开机时若模板和折板不在原位进行的操作。在单
步加工状态下（00001为OFF）可以进行复位操作，自动运行不能进 行复位操作。按下复位按钮不放，移位寄存器211通道被复位，并且 20004被置位，TIM002开始计时，0.5s后将HR0000置位，为板料加工 做好准备。01003和01004均为ON，两个折板开始返回。为了避免模 板和折板相互摩擦，要自折板开始返回1s后，再让模板启动上移，因 此设置TIM004定时1s。TIM004定时1s到，模板开始上移。当模板和 折板都返回原位时，可以松开复位按钮。
4
15.2 自动售货机控制
自动售货机在投入硬币后能自动完成售货、找零等工作，其动作要求为 ： （1）可投入1，5或10元硬币。 （2）当投入的硬币总值等于或超过12元时，汽水按钮指示灯亮；当投入 的硬币总值超过15元时，汽水咖啡按钮指示灯都亮。 （3）当汽水按钮灯亮时，按汽水按钮，则汽水排出7s后自动停止，在按 钮同时的7s内，汽水指示灯闪烁动作。 （4）当咖啡按钮灯亮时，按咖啡按钮，则咖啡排出7s后自动停止，同时 咖啡按钮指示灯闪烁7s。 （5）若投入硬币总值超过按钮所需钱数（汽水12元，咖啡15元）时，找 零指示灯亮，表示找零动作。
0508
咖啡按钮指示灯 0504
自动售货机梯形图工作原理已标在梯形图的右侧。
6
图15.2 自动售 货机梯形图
7
15.3 折板机控制
