FAD洁净烘箱技术特性的说明
亠、FAD洁净烘箱技术特性的说明
热风循环烘箱是历史悠久的通用性干燥设备，它适用范围广泛，温度均匀，热效率高，操作简单，是绝大多数制药及相关企业必备的干燥设备之一，也是颇受用户欢迎的干燥设备。
我公司根据多年的实际生产经验及现有的生产技术力量，结合现行国家制药行业GMP规范要求，设计出高于现行国家制药行业GMP规范要求的烘箱一FAD洁净烘箱，其技术特性的说明如下：
1、设备材质：
内外壁均为SUS304不锈钢，内壁：
8 =
2.0mm 内腔满焊，圆角过渡；使得烘箱在工作状态中与外界无窜风现象，并且使设备清洗方便，保温层内无渗水现象，保证了每次烘干物品的洁净度。
外壁：
8=
1.5mm，拉丝板制作。
做到箱体外表面平整、光滑、色泽一致，整体美
观，无明现凹凸现象；
2、循环风机叶轮、涡壳均采用不锈钢制作，保证循环风量洁净；选用大风量、高风压的离心风机作为循环风机进行强制通风，这样可以加快物料烘干速度，保证物料干燥均匀度。
3、烘箱进风分为两级过滤，新风进风口为中效过滤器，使得新风达到30 万级，加热后的每次循环热风配有高温高效过滤器过滤，使得进入干燥箱内的热风均到达 1 万级以上洁净程度，确保干燥过程的洁净度；
4、系统设有强制排湿的全不锈钢排湿风机，并由系统的PLC程序模块采集系统内的湿度进行智能化控制：
根据湿度控制仪表提供信号对排湿口的风门执行器进行风门执行控制，同时对排湿风机进行控制，排湿风机根据湿度信号大小由变频器作相应频率输出，进行合
理的风量排放，以达到最佳的排湿效果，以实现合理的排湿。
排湿口配有中效过虑器，以确保排湿口回风的洁净度；
5、烘箱的加热形式为：
蒸汽或电加热。
材质为不锈钢。
其散热效果好，卫生条件好。
波动范围约为±1;
6、、循环系统中风从主机两边同时进入，集中到中间排风，比常规设计减小了烘箱左右两边的温差;进、出风均风装置采用快装的不等比冲孔板，根据进风及出风的风量风压的导向规则设计出不等比的多组冲孔板作为向内热风的分布装置，以实现更小的温差现象，并且均风网板与主机固定方式采用快装固定方式，这样可以快速清理、清洗进、出风道，以确保箱内的卫生洁净度;
7、设备在进风道、料车下、出风道共设计了 5 个排污口，这样可以保证在清洗后，污水全部快速排出。
5 个排污口汇集到一支总管中集中排出，减少总的排污口，这样厂房可以少开地漏;
8、设备在进、出风管上共设计了可以覆盖整个系统的7 个在线清洗口,在常规情况下实现快速简便的在线清洗功能，也可直接设置在线清洗装置，以实现真正意义的CIP;
9、烘箱轨道为上凸对夹式，与底板连接采用圆脚焊接，烘车进出配有斜踏
板，使得烘车进出方便;同时减少死角又不影响排污性能;
烘车的制作，立柱用不锈钢方管，横梁为不锈钢角钢，采用氩弧焊焊接。
车轮用耐高温尼龙轮，每辆烘车配 2 个定向轮， 2 个变向轮。
烘车整体，结构合理，强度大，美观实用;
10、设备加热系统（加热器、高温高效过虑器）集中在密闭的不锈钢箱体中，保温效果好，卫生洁净度高，而且高温高效过滤器为抽屉式快装结构，能进行快速的清洗及更换;配套的连接件与系统连接采用蝶型螺丝快装设计，方便维护、检修;
11、烘箱门锁采用先进的可调松紧的门锁，锁紧性能好，操作方便。
门与箱体之间采用耐高温无毒的硅橡胶密封圈，密封性能优良。
烘箱的保温层采用超细玻璃棉，保温性能良好；
12、系统中所有圆法兰全部采用快开卡箍连接、方法兰全部采用蝶型螺丝快装设计，方便了管道的拆装和清洗；
13、在设备主机上设有 2 个快速验证口，方便在工作过程中对温度、湿度等的进行验证。
二、FAD洁净烘箱技术参数
外形尺寸：2364 X 2160 X 2496主机尺寸）
散热器面积：63 m2
耗用蒸汽量：60Kg/h
使用温度:
50 〜120C
风机功率：
循环风机：
7.5Kw/台；排湿风机：
1.5Kw /台
风量：
循环风机：9000 m3/h.台；排湿风机：2000 m3/h
装机功率：
8.0Kw
主机重量：约 3.5。
烘箱介绍及使用方法
烘箱介绍及使用方法烘箱是一种专门用于烘烤、烘干或加热食物和其他物品的设备。
它通常由一个密闭的盒子、一个控制温度和时间的面板以及一个通风系统组成。
烘箱的温度范围通常在100℃到250℃之间，而时间和温度可以根据需要进行调节。
烘箱的使用方法相对简单，以下是一些基本的步骤：1.准备工作首先，确定你需要烘烤、烘干或加热的物品是否适合使用烘箱。
对于食物来说，一般可以在包装或食谱上找到相关信息。
然后，清洁烘箱内部，并确保可以正常关闭和打开。
2.设置温度和时间根据你所准备的物品，确定适当的温度和时间。
在烘箱的控制面板上，可以通过按钮或旋钮来设置温度和时间。
一般来说，低温适合较长时间的烘烤或烘干，而高温适合迅速加热食物。
3.预热烘箱在放入物品之前，将烘箱预热到设定的温度。
这通常需要几分钟到十几分钟的时间，具体取决于烘箱的型号和温度设置。
4.放置物品将待处理的食物或物品放置在烘箱的烤盘或烤架上。
尽量避免物品之间的重叠，以便使热量均匀地传播。
5.进行烘烤、烘干或加热将烘盘或烤架放入预热好的烘箱中，然后关闭烘箱的门。
启动烘箱开始烘烤、烘干或加热的过程。
根据你所设定的时间和温度，在这个过程中你可以随时查看或调整。
6.监控食物在烘烤、烘干或加热过程中，你可以通过烘箱的窗户或照明设备观察物品的变化。
确保没有发生任何意外情况，如食物过度烘烤或物品燃烧。
7.熄火和取出物品当设定的时间到达或物品已经完成时，熄火烘箱，然后小心地使用防烫手套或其他工具取出热物品。
记得关掉烘箱的电源并等待它冷却后再清洁。
除了以上的基本步骤，还有一些使用烘箱的技巧和注意事项：-在烘烤或烘干食物之前，可以在食物上刷一层油或覆盖一层锡纸，防止食物粘在烤盘上。
-如果需要翻转或搅拌食物，可以在一半的时间后打开烘箱并进行操作。
-当打开烘箱时，小心热气和蒸汽会迎面而来，避免烫伤。
-使用烘箱时要遵循食谱或产品说明上的指导，以防止过度烘烤或物品损坏。
-清洁烘箱时，务必遵循制造商的说明，使用适当的清洁剂和工具。
FAD洁净烘箱技术特性的说明
一、FAD洁净烘箱技术特性的说明热风循环烘箱是历史悠久的通用性干燥设备，它适用范围广泛，温度均匀，热效率高，操作简单，是绝大多数制药及相关企业必备的干燥设备之一，也是颇受用户欢迎的干燥设备。
我公司根据多年的实际生产经验及现有的生产技术力量，结合现行国家制药行业GMP规范要求，设计出高于现行国家制药行业GMP规范要求的烘箱—FAD洁净烘箱，其技术特性的说明如下：1、设备材质：内外壁均为SUS304不锈钢，内壁：δ=2.0mm内腔满焊，圆角过渡；使得烘箱在工作状态中与外界无窜风现象，并且使设备清洗方便，保温层内无渗水现象，保证了每次烘干物品的洁净度。
外壁：δ=1.5mm，拉丝板制作。
做到箱体外表面平整、光滑、色泽一致，整体美观，无明现凹凸现象；2、循环风机叶轮、涡壳均采用不锈钢制作，保证循环风量洁净；选用大风量、高风压的离心风机作为循环风机进行强制通风，这样可以加快物料烘干速度，保证物料干燥均匀度。
3、烘箱进风分为两级过滤，新风进风口为中效过滤器，使得新风达到30万级，加热后的每次循环热风配有高温高效过滤器过滤，使得进入干燥箱内的热风均到达1万级以上洁净程度，确保干燥过程的洁净度；4、系统设有强制排湿的全不锈钢排湿风机，并由系统的PLC程序模块采集系统内的湿度进行智能化控制：根据湿度控制仪表提供信号对排湿口的风门执行器进行风门执行控制，同时对排湿风机进行控制，排湿风机根据湿度信号大小由变频器作相应频率输出，进行合理的风量排放，以达到最佳的排湿效果，以实现合理的排湿。
排湿口配有中效过虑器，以确保排湿口回风的洁净度；5、烘箱的加热形式为：蒸汽或电加热。
材质为不锈钢。
其散热效果好，卫生条件好。
波动范围约为±1℃；6、、循环系统中风从主机两边同时进入，集中到中间排风，比常规设计减小了烘箱左右两边的温差；进、出风均风装置采用快装的不等比冲孔板，根据进风及出风的风量风压的导向规则设计出不等比的多组冲孔板作为向内热风的分布装置，以实现更小的温差现象，并且均风网板与主机固定方式采用快装固定方式，这样可以快速清理、清洗进、出风道，以确保箱内的卫生洁净度；7、设备在进风道、料车下、出风道共设计了5个排污口，这样可以保证在清洗后，污水全部快速排出。

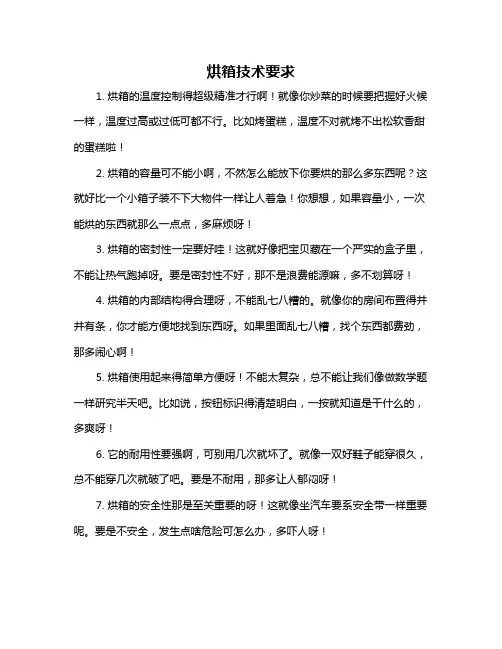

烘箱技术要求
烘箱技术要求
1. 烘箱的温度控制得超级精准才行啊！就像你炒菜的时候要把握好火候一样，温度过高或过低可都不行。
比如烤蛋糕，温度不对就烤不出松软香甜的蛋糕啦！
2. 烘箱的容量可不能小啊，不然怎么能放下你要烘的那么多东西呢？这就好比一个小箱子装不下大物件一样让人着急！你想想，如果容量小，一次能烘的东西就那么一点点，多麻烦呀！
3. 烘箱的密封性一定要好哇！这就好像把宝贝藏在一个严实的盒子里，不能让热气跑掉呀。
要是密封性不好，那不是浪费能源嘛，多不划算呀！
4. 烘箱的内部结构得合理呀，不能乱七八糟的。
就像你的房间布置得井井有条，你才能方便地找到东西呀。
如果里面乱七八糟，找个东西都费劲，那多闹心啊！
5. 烘箱使用起来得简单方便呀！不能太复杂，总不能让我们像做数学题一样研究半天吧。
比如说，按钮标识得清楚明白，一按就知道是干什么的，多爽呀！
6. 它的耐用性要强啊，可别用几次就坏了。
就像一双好鞋子能穿很久，总不能穿几次就破了吧。
要是不耐用，那多让人郁闷呀！
7. 烘箱的安全性那是至关重要的呀！这就像坐汽车要系安全带一样重要呢。
要是不安全，发生点啥危险可怎么办，多吓人呀！
8. 清洁烘箱也得容易呀，不然里面脏兮兮的多恶心。
就像你吃完饭得把碗洗干净一样，不能留着脏东西呀。
如果很难清洁，那不烦死啦！
9. 烘箱的外观也不能太丑呀！毕竟是放在那的东西，总得看着舒服吧。
就像你穿衣服也得挑好看的穿呀。
要是丑丑的，看着都没心情用了呢。
我觉得烘箱真的太重要了，这些技术要求一个都不能忽视呀，只有各方面都优秀，才能是一个好用的烘箱嘛！。
烘箱使用操作说明
烘箱使用操作说明烘箱是一种常见的厨房电器，广泛用于烘烤食物、烘干食材、脱水等工艺。
正确使用烘箱不仅可以提高烘烤效果，还能延长烘箱的使用寿命。
本文将为您详细介绍烘箱的使用操作说明，帮助您更好地使用烘箱。
1. 准备工作在使用烘箱之前，首先确保工作台面平稳、烘箱通风良好，并将烘箱放置在干燥通风的地方。
这样可以保证烘箱正常工作，避免电器发生故障。
另外，清洁烘箱是使用之前的重要步骤。
用干净的湿布擦拭烘箱内外表面，确保无杂质和油渍，以免影响食物的质量和口感。
2. 温度控制烘箱的温度控制是使用中的关键步骤。
根据食物的不同，需要设定不同的温度和烘烤时间。
通常，烘箱的温度范围为80°C至250°C之间，可以根据需要设定合适的温度。
一般来说，面食类食物需要高温烘烤，而蛋糕、饼干等食物需要中低温烘烤。
选择合适的温度可以保持食物的美味和营养。
3. 灯光和计时器烘箱通常配备有灯光和计时器功能，以方便用户观察和控制烘烤过程。
灯光可以通过烘箱门上的开关控制，方便用户观察食物的烘烤情况，避免开启烘箱门。
计时器可以帮助用户设置烘烤时间，提醒用户合适的时机取出食物。
4. 使用烤盘和烤架烤盘和烤架是烘箱的配套工具，用于放置和支撑食物。
在使用烤盘和烤架之前，应先用洗涤剂和清水洗净，并擦干。
将食物放置在烤盘或烤架上，并确保食物均匀分布，以保证烘烤的均匀度。
在进行烘烤时，可以根据需要调整烤盘的位置，以控制食物的颜色和质地。
5. 注意通风和防烫在烘箱工作时，会产生大量的热量和蒸汽。
要确保烘箱通风良好，避免热量和蒸汽积聚在烘箱内部。
同时，使用时应小心烤盘和烤架，以免烫伤。
在取出食物之后，应使用隔热手套或厨房用具进行操作，避免触碰热的表面。
6. 清洁和维护在使用烘箱之后，应立即清洁烘箱内部。
等待烘箱完全冷却后，用湿布清洁烤盘和烤架，移除残留的食物和油渍。
烘箱内部可以用抹布或软刷清洁，尽量避免使用刮擦性的清洁剂和尖锐工具，以免刮伤烘箱表面或损坏烤盘。
烘箱使用说明范文
烘箱使用说明范文一、烘箱概述烘箱是一种用于将物体加热至一定温度并保持一段时间的设备。
它通常用于烘干、烘烤、杀菌等工艺，广泛应用于食品、医药、化工、冶金等行业。
本使用说明将详细介绍如何正确操作和维护烘箱，以确保安全和高效的使用体验。
二、烘箱结构1.箱体：烘箱的外部结构，通常由不锈钢制成，具有良好的耐腐蚀性和外观。
2.加热元件：烘箱内的加热装置，常用的有电热丝、燃气燃烧器等，用于提供热能给烘箱。
3.控温系统：烘箱的控制温度的系统，通常包括温度传感器、控制器和温度显示器。
4.风机：用于循环空气，保持烘箱内的温度均匀。
5.排风系统：烘箱的排风装置，用于排出烘箱内湿气和烟雾。
三、烘箱使用步骤1.准备工作a.安置：将烘箱安置在平稳的地面上，确保周围环境通风良好。
b.供电：根据烘箱的功率要求，选择合适的电源插座，并确保电压稳定。
c.温度设定：根据工艺要求设定烘箱的温度，通常可以通过控制器进行操作。
d.预热：在使用烘箱之前，应进行预热操作，将烘箱内的温度提前升高至设定温度。
2.放置物体a.清洁：在放置物体之前，首先需要确保烘箱内部清洁卫生，可以使用干净的布或吸尘器进行清理。
b.放置位置：将需要烘干或加热的物体放置在烘箱内部，注意物体之间要留有一定的间隙，以确保热量均匀传导。
c.排列方式：根据物体的形状和尺寸，选择合适的摆放方式，以充分利用烘箱的空间。
3.控制操作a.启动烘箱：确保放置物体后，关闭烘箱门，按下启动按钮，烘箱开始工作。
b.温度监控：通过温度显示器或控制器，实时监控烘箱内的温度，确保温度控制在设定范围内。
c.时间设置：根据实际情况，设定适当的烘箱工作时间，以达到烘干或加热的要求。
d.风速控制：根据物体的特性，可以调节烘箱内的风速，以提高烘干或加热效果。
e.安全操作：在操作过程中，应注意烘箱的温度是否过高，避免烫伤等安全问题。
4.关机与清洁a.关机：在烘箱工作完成后，按下停止按钮，关闭烘箱电源。
b.清洁：等待烘箱冷却至安全温度后，打开烘箱门，清理烘箱内的物体残留物。

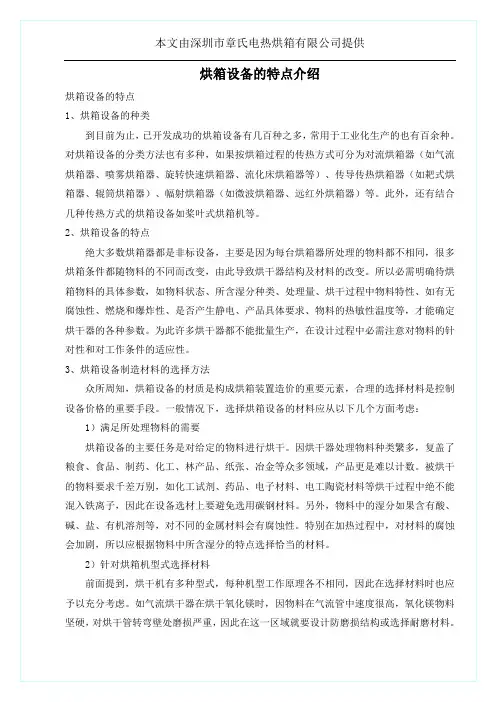

烘箱设备的特点介绍
物料不同烘箱条件也不同，在烘箱无机盐的同时还要对其进行聚合反应。
2）针对烘箱机型式选择材料
前面提到，烘干机有多种型式，每种机型工作原理各不相同，因此在选择材料时也应予以充分考虑。如气流烘干器在烘干氧化镁时，因物料在气流管中速度很高，氧化镁物料坚硬，对烘干管转弯壁处磨损严重，因此在这一区域就要设计防磨损结构或选择耐磨材料。再如，与碳钢相比，不锈主的烘箱设备中，如果选择不锈钢为主要材料，则设备的换热面积应以不锈钢的导热系数进行计算。工程实例证明，在选择蒸汽换热器时，不锈钢材料要比碳钢材料面积大出30%。
2、烘箱设备的特点
绝大多数烘箱器都是非标设备，主要是因为每台烘箱器所处理的物料都不相同，很多烘箱条件都随物料的不同而改变，由此导致烘干器结构及材料的改变。所以必需明确待烘箱物料的具体参数，如物料状态、所含湿分种类、处理量、烘干过程中物料特性、如有无腐蚀性、燃烧和爆炸性、是否产生静电、产品具体要求、物料的热敏性温度等，才能确定烘干器的各种参数。为此许多烘干器都不能批量生产，在设计过程中必需注意对物料的针对性和对工作条件的适应性。
3、烘箱设备制造材料的选择方法
众所周知，烘箱设备的材质是构成烘箱装置造价的重要元素，合理的选择材料是控制设备价格的重要手段。一般情况下，选择烘箱设备的材料应从以下几个方面考虑：
1）满足所处理物料的需要
烘箱设备的主要任务是对给定的物料进行烘干。因烘干器处理物料种类繁多，复盖了粮食、食品、制药、化工、林产品、纸张、冶金等众多领域，产品更是难以计数。被烘干的物料要求千差万别，如化工试剂、药品、电子材料、电工陶瓷材料等烘干过程中绝不能混入铁离子，因此在设备选材上要避免选用碳钢材料。另外，物料中的湿分如果含有酸、碱、盐、有机溶剂等，对不同的金属材料会有腐蚀性。特别在加热过程中，对材料的腐蚀会加剧，所以应根据物料中所含湿分的特点选择恰当的材料。
洁净烘箱的工作原理
洁净烘箱的工作原理箱体的温度控制采用了智能电脑温控和PLC自控系统，温度信号的采集用铂电阻，经温度控制器的放大与设定值进行比较得到PID控制信号，同时PLC程控器输出控制信号控制固态继电器SSR导通，固态继电器再控制加热器加热，使箱体处于升温除湿阶段。
当温度达到设定值时，温控仪输出PID控制信号PLC，PLC输出控制信号给时间继电器KT，使其开始保温计时，同时，关闭进风机和排风碟阀。
通过PID控制电加热不断启闭，箱体处于热风循环保温灭菌阶段。
当保温灭菌时间达到设定值时，时间继电器输出信号给PLC，PLC输出全闭电加热，开启水冷却电磁阀，使其吸合导通，从而箱体处于冷却降温阶段。
当箱内温度下降≤40℃时，温控仪输出控制信号给PLC，PLC输出关闭热风循环风机，干燥灭菌周期程序结束。
TEED一2001K超温报警温控仪输出信号控制PLC整个程序的运行，铂电阻PT100测试信号至报警温控仪与超温报警设置温度值进行比较，当实际温度值低于设定值时，输出控制信号给PLC，PLC程序正常运行。
当实际温度值超过设定值时，输出控制信号给PLC，PLC关闭运行程序。
故超温报警的设置值一般要高于工作温度的设定值。
净化热风循环烘箱（洁净烘箱）的故障分析及解决方法故障现象描述闭合循环烘箱空气开关，按照该烘箱的操作说明书设置好加热温度250℃，超温报警温度260℃，保温计时1h后，启动其自动运行程序，烘箱的循环风机、进风机、碟阀、加热等指示灯按顺序亮起，表明程序运行正常。
加热运行2.5h后，温度仍然达不到设定值，如果加热时间过长，就会造成被加热玻璃容器易碎，坏瓶率升高。
同时，造成能源浪费，耗电量增加。
以及烘箱的工作周期加长，致使在正常生产岗位的两班制下不能按时完成该工艺环节，殆误生产任务的进程计划，且提高了生产成本。
正常满箱时温度从室温一直加热到250℃需要2.5h，1个工作周期需要约6h。
故障分析首先查看烘箱差压表，判断烘箱内风速是否正常。
洁净烘箱设计原理
南京百夫诺机械设备有限公司专业生产干燥箱、烘箱、烘房等产品洁净烘箱设计原理洁净烘箱设计原理。
一般干燥机对于干燥环境的要求不是很苛刻，而洁净烘箱则需要在无尘的环境下工作。
那么在无尘的环境下它是如何工作的呢？今天小编就带大家一起看一看洁净烘箱的设计原理。
洁净烘箱确保工件在无尘环境下烘烤。
真空干燥的过程就是将被干燥物料置放在密闭的干燥室内，用真空系统抽真空的同时对被干燥物料不断加热，使物料内部的水分通过压力差或浓度差扩散到表面，水分子在物料表面获得足够的动能，在克服分子间的相互吸引力后，逃逸到真空室的低压空间，从而被真空泵抽走的过程。
【1】南京百夫诺机械设备有限公司专业生产干燥箱、烘箱、烘房等产品在真空干燥过程中，干燥室内的压力始终低于大气压力，气体分子数少，密度低，含氧量低，因而能干燥容易氧化变质的物料、易燃易爆的危险品等。
对药品、食品和生物制品能起到一定的消毒灭菌作用，可以减少物料染菌的机会或者抑制某些细菌的生长。
【1】以上就是洁净烘箱的设计原理，洁净烘箱具有自净化功能，洁净等级A 级。
适用制药、锂电等行业。
南京百夫诺机械设备有限公司是一家集科研开发、生产、销售、服务为一体的综合性企业，公司拥有先进的生产设备及完善的产品检测和质量保证体系。
主要产品有真空干燥箱、热风循环烘箱、洁净烘箱、隧道烘箱、烘房等多款产品，同时可以根据用户要求进行产品设计定制服务。
如有需要，欢迎拨打吸顶悬浮的联系电话进行咨询，或者进入官网（/）进行查看！总有一款产品满足你的需要！【1】引自真空干燥/徐成海，张世伟，关奎之主编。
—北京：化学工业出版社，2003.11 南京百夫诺机械设备有限公司专业生产干燥箱、烘箱、烘房等产品。
真空干燥箱的技术要求及说明
真空干燥箱的技术要求及说明、主要用途：该干燥箱广泛应用于医药、食品、轻工、化工等行业作低温干燥之用，具 有干燥物品速度快，污染小，不会对被干燥物品的内在质量造成破坏。
二、工作原理及特点：所谓真空干燥就是将被干燥的物料处于真空条件下进行的加热干燥，它是 利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快了 干燥速度，能在较低温度下，得到较高的干燥速率，热量利用充分，在干燥过 程中无任何不纯物混入，属于静态真空干燥，故不会对干燥物料的形体造成损 坏，符合“ GMP 要求。
三、技术要求及说明：1 、该箱外形尺寸为：门面宽1650mm 深1600mm 高1700m （含控制盒），外 表板材为SUS3042B 不锈钢板，板厚S 1.2mm 为复膜亚光板，外表铆焊成形， 表面平整无焊迹、划痕现象。
2 、工作室尺寸为：门面宽1250mm 深1400mm 高 SUS3042环锈钢板，板厚S 6mm 内胆密焊成形，且打磨、 3、保温层厚80mm 保温材料充填硅酸铝耐火纤维棉,成井字型制作且强度高，在真空工作中不变形。
4 、箱体内顶部为半椭圆形制作，四方角为圆弧角过渡，度流畅、均匀，从而改变了原方型真空烘箱顶部一层装有物料的烘盘不易烘干 的缺陷，同时，便于物料烘干时产生的水汽珠顺两侧面流入箱体底部，经排污 口排出箱外。
5、由于抽真空时， 会出现部份回水现象， 影响了被干燥物料的质量和效率，制作时在最上层的烘盘上部（离上部烘架 80mn 处）放置1块半椭圆形的不锈钢 板，使真空回水不易滴入装有物料的烘盘内。
提高了干燥物料的质量和速度。
1300mm 内表板材为抛光处理。
内衬加强筋为 8#槽钢，加热时使箱体内温6 、烘盘与散热盘管之间留有8-10mm 间隔距离，制作成轨道式。
从而改变了物料在干燥过程中，烘盘底部与散热盘管接触处容易出现物料被烘焦的现象。
7、配置烘盘32只，烘盘尺寸为460040 >45 (mr)使物料在烘干过程中发泡时不易溢出，易清洗，烘盘材料为SUS3042不锈钢板。
烘箱说明书
概述热风循环烘箱是我厂国内首创产品，经过几次升级换代达到了国内外先进水平。
现在生产的CT与CT—C两大系列产品，其基本原理是利用蒸汽或电作为热能源，由蒸汽散热器或电加热元件产生热量。
利用风机进行对流换热，对物料进行热量传递，并不断补充新鲜空气和排出潮湿空气。
干燥时间，箱内能保持适当的相对温度和湿度，其最大特点是大部分热风在箱内进行循环，从而增强了传热和传质，节约了能源。
该两大系列广泛适用于制药、化工、食品、轻工和重工业的原料和产品的加热除湿。
使用须知一、蒸汽及电源：（一）本两大系列烘箱采用蒸汽加热器与远红外电加热元件为热能源，蒸汽加热器的最高工作压力为：0.8Mpa，禁止超压使用。
（二）若烘箱使用温度要求达到120~140℃，即蒸汽压力应在0.4~0.8Mpa范围内。
若箱内温度要求达到80~120℃即蒸汽压力应在0.2~0.4Mpa范围内。
（三）本两大系列烘箱要求三相四线制380V/220V电源（四）远红外电加热元件电源电压采用380V和220V。
（五）接通风机电源后启动风机开关，看风机转向和所标的运行方向符号是否一致。
（六）烘箱蒸汽管道与供汽管道接通后，烘箱使用时首先必须打开疏水器旁通阀门，排放管道内可能残留的杂物及冷凝水，以保疏水器能正常工作。
由于管道中有残留物，电磁阀和疏水器初用时如发现失灵，必须拆下清洗，待管道内洁净后，才能保持正常运行。
（七）烘箱内左右两侧的百叶窗在调整叶片角度时，尽量使热风流通面积大，请注意最下部两张叶片不要打开，从第三张开始向上，其叶片开启角度应逐渐增大，因百叶窗叶片调整正确与否，影响箱内温度。
（八）烘箱内温差调整的方法：在烘箱内上、中、下位置放留点温度计，其安装位置为：顶板向下200为上面测温点，低板向上200为下面测温点，其中心位置在中心位置。
关上烘箱门，打开蒸汽阀门和启动风机进行升温循环，大约30分钟后取出温度计，观察上、中、下三点读数是否在允许范围内，如温差较大，则温度高的部位其对应的叶片角度相应开小，相反，温度低的部位其叶片角度相应开大一点，直至调整到上下温差基本相似，经过调整后的百叶窗，在没有产生变动位移的情况下，则不需要再进行调整。
