码头工程施工测量及观测施工方案
码头工程施工方案
码头工程施工方案一、工程概况码头工程是一项重要的建设工程，旨在提供便捷的货物运输和船只停靠服务。
本篇文章将详细介绍码头工程施工方案，以确保工程按计划进行。
二、前期准备1. 环境评估：在开始施工前，需要进行对周边环境的评估，包括水质检测、环境影响评估等，以确保工程不会对生态环境造成负面影响。
2. 设计方案：根据实际需求，编制详细的施工设计方案，包括码头结构设计、设备选型等。
3. 材料准备：根据设计方案，采购所需的建材和设备，并进行验收和储存。
三、施工步骤1. 地基处理：在施工前，对码头地基进行处理，确保地基的稳固性和承载力。
2. 桩基施工：根据设计要求，进行桩基的施工，包括钻孔、灌注混凝土等工作。
3. 结构施工：按照设计方案，进行码头结构的施工，包括浇筑混凝土、搭建钢结构等。
4. 设备安装：安装各种设备，如起重机、卸货机、码头灯光等，确保码头正常运行所需的设备完备。
5. 防护工程：进行码头的防护工程，包括护坡、护栏等，确保码头的安全性和稳定性。
6. 管线敷设：敷设电力、水源和通讯等管线，并进行联通测试，确保各项服务正常运行。
四、质量控制1. 施工监督：设立专职监理人员，对施工全过程进行监督，确保施工符合设计方案和规范要求。
2. 质量检测：委托第三方进行质量检测，对施工过程中的各项指标进行检测，如混凝土强度、钢结构安全性等。
3. 现场巡检：定期派员进行现场巡检，发现问题及时处理，确保施工质量。
五、安全措施1. 安全培训：对施工人员进行安全培训，提高他们的安全意识和应急处理能力。
2. 安全设施：设置安全警示标志，安装消防设备等，保障施工现场的安全。
3. 安全检查：定期进行安全检查，发现隐患及时整改。
六、进度控制1. 施工计划：编制详细的施工计划，明确各项工作的时间节点和完成标准。
2. 进度监控：设立专门的项目管理人员，进行施工进度的监控和控制，及时解决施工中的延误问题。
七、成本控制1. 预算编制：编制详细的工程预算，明确各项费用支出。
码头工程测量方案
码头工程测量方案一、引言码头工程是指为了方便货物装卸、乘客上下船而建造的设施。
码头工程的建设需要精准的测量，以确保各项工程结构的合理布局和施工质量。
本文将就码头工程测量方案进行详细阐述，以适应不同类型的码头工程测量需求。
二、测量前的准备工作1. 确定测量目的和范围在进行码头工程测量之前，首先需要明确测量的目的和范围。
包括测量的区域范围、测量对象、测量精度要求等。
只有明确了测量的目的和范围，才能有效地进行测量工作。
2. 准备测量仪器和设备根据测量的目的和范围，准备适当的测量仪器和设备。
常用的测量仪器包括全站仪、测距仪、水准仪等。
在码头工程测量中，还需要考虑水下测量仪器以及安全装备等。
3. 组织测量人员确定参与测量工作的人员，包括测量员、安全员、监理工程师等。
对测量人员进行培训，确保他们了解测量工作的要求和流程。
4. 制定测量计划根据测量的目的和范围，制定详细的测量计划。
包括测量的时间安排、工作任务分配等内容。
在码头工程测量中，还需要考虑天气条件、潮汐情况等因素。
三、测量工作的具体实施1. 地面测量对于陆地部分的码头工程，需要进行地面测量。
这包括使用全站仪进行地面平面测量和高程测量，以确定地面的形状和高程分布。
另外，还需要进行地下管线等设施的测量，确保码头工程的施工不会影响到地下设施。
2. 水上测量对于水上部分的码头工程，需要进行水上测量。
这包括使用测距仪进行水下地形的测量、使用水下摄像设备进行水下结构的检测等。
在水上测量中，需要考虑潮汐等因素对测量的影响。
3. 结构测量对于陆地和水上的各种结构，需要进行结构测量。
这包括使用全站仪进行结构的几何测量、使用水准仪进行结构的高程测量等。
结构测量需要考虑结构的稳定性和施工质量等因素。
4. 数据处理与分析进行测量后，需要对测量数据进行处理与分析。
这包括测量数据的整理、测量精度的评定、测量结果的分析等工作。
在数据处理与分析中，需要使用专业的测绘软件和统计分析工具。
码头基础工程施工方案
码头基础工程施工方案一、项目概述码头基础工程是指码头的基础设施建设，包括码头墩基、码头板桩、码头平台、码头设备、码头防护等工程。
码头基础工程的施工方案是为了确保施工安全、提高施工效率、保证工程质量和保护环境的综合性方案。
二、施工原则1. 安全第一：严格遵守有关法律、法规和标准，做好安全生产工作，确保施工现场安全。
2. 环境保护：采取有效措施减少施工对周边环境的影响，确保施工过程中不对环境造成污染。
3. 质量优先：严格遵守施工技术标准，确保施工质量达到设计要求。
4. 效益为先：采取合理施工方案，提高施工效率，降低施工成本。
三、施工方案1. 泥砂开挖：根据设计要求，在码头基础部位进行泥砂开挖，清除杂物，使基础河床清洁，并测量确定基础开挖深度。
2. 码头墩基：按照设计规定，在基础河床上进行码头墩基的施工。
首先进行基础河床的整平，然后进行混凝土浇筑，形成坚实的基础。
3. 码头板桩：根据设计要求，在码头墩基上进行板桩的安装，采用振动桩机将桩打入基础河床深度。
4. 码头平台：按照设计要求，在码头墩基和板桩之间进行平台的施工，采用混凝土浇筑，形成坚固的平台。
5. 码头设备：安装绞车、起重机、输煤设备等码头设备，保证设备正常运行，提高码头运输效率。
6. 码头防护：进行码头围护工程，包括护坡、防滑板等防护工程，保护码头基础设施完好。
四、施工技术1. 基础开挖：采用挖掘机进行开挖，注意避免对周边建筑和设施造成影响。
2. 混凝土浇筑：采用具有自动控制的混凝土搅拌机进行浇筑，保证混凝土的均匀性和密实性。
3. 板桩安装：采用振动桩机进行安装，根据设计要求确定桩的安装深度和密度。
4. 设备安装：根据设备安装图纸进行安装，保证设备稳固和安全。
五、施工组织1. 项目经理：负责整个项目的施工组织和工程质量。
2. 安全员：负责施工现场的安全管理，制定安全措施和应急预案。
3. 技术员：负责监督施工过程中的技术质量，协助项目经理处理技术问题。
物流有限公司码头扩建工程施工测量方案(15页)
码头扩建工程施工测量方案1概述物流有限公司码头扩建工程，分部、分项工程较多，在本工程的施工中，为了方便施工放样，便于施工测量控制，拟在业主提供的首级测量控制网点的基础上，根据工程实际施工需要，进一步建立工程施工测量平面控制网和高程控制网。
工程测量控制网在布设、施测之前需编制详细的《工程测量控制网布设、施测方案》报监理工程师审批。
2 工程测量微网的布设、施测及平差计算2.1工程测量控制网的布设1 、工程测量控制网的布设依据（1）业主提供的首级工程测量控制网；（2）本工程施工平面图；（3）有关的工程测量规范。
2 、工程测量控制网的布设工程测量控制网根据现场情况布设成闭合导线或符合导线。
闭合点或符合点为业主提供的首级测量控制网点。
工程测量控制网的点位布设密度以能够满足施工现场的细部放样要求为准。
导线边长大致相等。
（1）埋建测量标志导线网点选在通视良好、交通方便、地基稳定且能长期保存的地方。
视线要避开障碍物。
对于能够长期保存、离施工区较远的点要考虑到图形结构和便于加密。
直接用于施工放样的控制点要便于放样。
布设控制点的过程中，应综合考虑控制点是否便于施工，现场的通视情况是否良好，点位地基是否稳定、可靠、不易发生位移、沉降以及不易被破坏、便于保护等因素。
施工过程中，可根据工程施工需要，需增加临时控制点时，其精度也应满足相应的等级要求。
（2）高程控制控制网的布设高程控制网与平面控制控制网同步布设。
为了便于保护，水准点尽量与平面控制点一致。
3、点位埋设 :工程测量控制网的点位埋设采用预制或现浇混凝土桩，埋深不小于 8Ocm 。
混凝土桩顶部预埋带有十字刻划的铜质或瓷质标志，标志顶面为半球型。
2.2工程测量控制网的施测工程测量控制网在施测前，首先对业主提供的控制点和水准点进行复核，确保起算数据的准确性。
并将复核情况形成书面报告报监理工程师。
平面控制控制网测量采用全站仪进行观测，全站仪主要技术指标见下表：采用全站仪进行施工控制测量，不但简便、速度快，并且能提高测量精度，减少误差，同时还能与微机联系进行内业计算和资料的储存、整理。

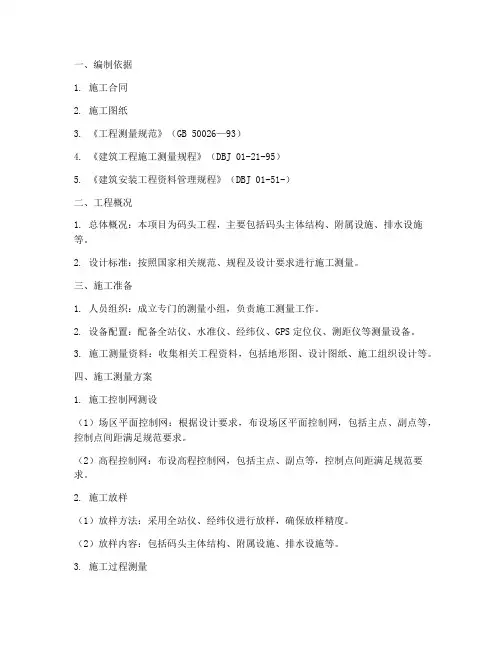

码头工程施工测量方案
一、编制依据1. 施工合同2. 施工图纸3. 《工程测量规范》（GB 50026—93）4. 《建筑工程施工测量规程》（DBJ 01-21-95）5. 《建筑安装工程资料管理规程》（DBJ 01-51-）二、工程概况1. 总体概况：本项目为码头工程，主要包括码头主体结构、附属设施、排水设施等。
2. 设计标准：按照国家相关规范、规程及设计要求进行施工测量。
三、施工准备1. 人员组织：成立专门的测量小组，负责施工测量工作。
2. 设备配置：配备全站仪、水准仪、经纬仪、GPS定位仪、测距仪等测量设备。
3. 施工测量资料：收集相关工程资料，包括地形图、设计图纸、施工组织设计等。
四、施工测量方案1. 施工控制网测设（1）场区平面控制网：根据设计要求，布设场区平面控制网，包括主点、副点等，控制点间距满足规范要求。
（2）高程控制网：布设高程控制网，包括主点、副点等，控制点间距满足规范要求。
2. 施工放样（1）放样方法：采用全站仪、经纬仪进行放样，确保放样精度。
（2）放样内容：包括码头主体结构、附属设施、排水设施等。
3. 施工过程测量（1）轴线控制：定期对轴线进行校核，确保轴线偏差在允许范围内。
（2）标高控制：定期对标高进行复测，确保标高偏差在允许范围内。
（3）沉降观测：对施工过程中可能产生沉降的部位进行观测，及时发现问题并采取措施。
4. 施工质量检查（1）检查施工测量精度，确保施工质量。
（2）检查施工放样精度，确保施工放样符合设计要求。
五、测量技术资料编制、管理1. 测量资料编制：按照规范要求，编制测量技术资料，包括测量记录、测量报告等。
2. 测量资料管理：建立测量资料档案，对测量资料进行归档、保管。
六、质量控制1. 质量过程控制：对施工测量全过程进行严格控制，确保施工测量质量。
2. 质量保证体系：建立健全质量保证体系，确保施工测量质量。
七、安全文明施工1. 施工人员应严格遵守安全操作规程，确保施工安全。
2. 施工现场应保持整洁，文明施工。

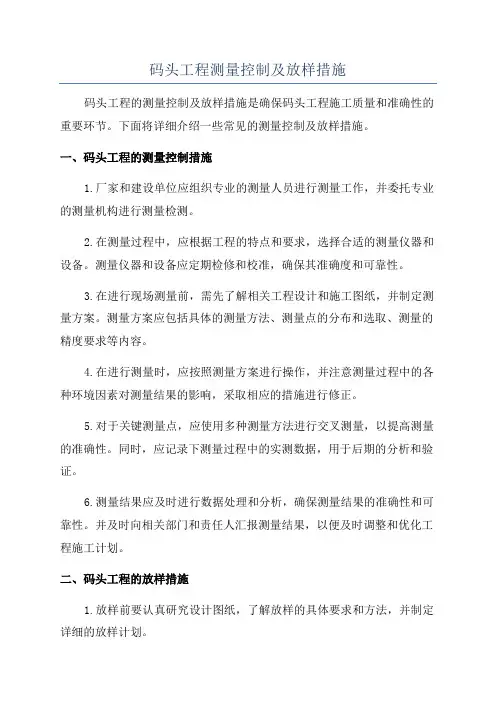

码头工程测量控制及放样措施
码头工程测量控制及放样措施码头工程的测量控制及放样措施是确保码头工程施工质量和准确性的重要环节。
下面将详细介绍一些常见的测量控制及放样措施。
一、码头工程的测量控制措施1.厂家和建设单位应组织专业的测量人员进行测量工作，并委托专业的测量机构进行测量检测。
2.在测量过程中，应根据工程的特点和要求，选择合适的测量仪器和设备。
测量仪器和设备应定期检修和校准，确保其准确度和可靠性。
3.在进行现场测量前，需先了解相关工程设计和施工图纸，并制定测量方案。
测量方案应包括具体的测量方法、测量点的分布和选取、测量的精度要求等内容。
4.在进行测量时，应按照测量方案进行操作，并注意测量过程中的各种环境因素对测量结果的影响，采取相应的措施进行修正。
5.对于关键测量点，应使用多种测量方法进行交叉测量，以提高测量的准确性。
同时，应记录下测量过程中的实测数据，用于后期的分析和验证。
6.测量结果应及时进行数据处理和分析，确保测量结果的准确性和可靠性。
并及时向相关部门和责任人汇报测量结果，以便及时调整和优化工程施工计划。
二、码头工程的放样措施1.放样前要认真研究设计图纸，了解放样的具体要求和方法，并制定详细的放样计划。
2.在进行放样前，要确保放样标高点和基准点的准确性，遵循相关规范和标准进行修正和校核。
3.放样时要根据设计图纸和放样计划确定放样点的位置，并采用符合精度要求的放样仪器和设备进行操作。
4.在放样过程中，严格控制放样误差，并及时记录放样数据，用于后期的验证和分析。
5.对于关键放样点，应采取多次放样的方法进行交叉验证，以提高放样的准确性和可靠性。
6.放样结束后，应进行数据处理和分析，与设计图纸进行对比，验证放样结果的准确性，并及时修正和调整工程施工计划。
总结起来，码头工程的测量控制及放样措施主要包括制定测量方案和放样计划、选择合适的仪器和设备、严格控制测量和放样误差、实施数据处理和分析等。
通过科学的测量控制和放样措施，可以确保码头工程施工的质量和准确性，提高工程的可靠性和安全性。
码头工程沉降观测施工方案
码头工程沉降观测施工方案一、施工准备工作1.1 施工前的调查研究在进行沉降观测的施工前，需要对观测区域进行调查研究，了解当地的地质环境、地基情况、工程要求等，分析潜在的沉降因素和影响因素，为后续的施工工作做好准备。
1.2 设计方案的制定根据调查研究的结果，制定合理的沉降观测方案，确定观测点位、观测方法、观测周期等，制定详细的施工方案，明确各项工作任务和责任，保证观测工作的顺利进行。
1.3 设备和人员的准备根据设计方案的要求，准备好所需的观测设备和仪器，并对观测人员进行培训，确保他们熟练掌握观测操作流程和技术要求。
1.4 施工计划制定制定具体的沉降观测施工计划，包括施工步骤、时间安排、质量要求等，以确保施工工作按照规定的顺序和时间进行。
二、施工工作流程2.1 观测点的选择根据设计要求和实际情况，选择适当的观测点位，确定观测点的位置和布设方式，保证观测点的有效性和可靠性。
2.2 观测基准的确定在观测点位上设置合适的观测基准，确定观测参考点和基准高程，以便后续的观测工作进行准确测量。
2.3 观测设备的安装按照设计要求，在各个观测点位上安装好观测设备和仪器，确保其稳固可靠，以便进行后续的沉降观测工作。
2.4 观测数据的采集按照设计要求，对各个观测点位进行定期的沉降观测，采集相关的观测数据，包括沉降量、位移量、变形量等，确保观测数据的准确性和完整性。
2.5 观测数据的处理对采集到的观测数据进行处理分析，计算出相应的沉降量和变形量，制作观测报告，及时向有关部门和单位通报观测结果，为工程的运行和管理提供科学依据。
2.6 观测设备的维护和保养定期对观测设备和仪器进行检查维护，保证设备的正常运行和观测工作的顺利进行。
三、施工安全与质量控制3.1 施工现场的安全保障严格按照安全生产规程，加强现场管理，加强安全教育和培训，保证观测工作能够安全顺利进行。
3.2 施工质量的控制加强对施工质量的管控，严格按照设计要求和施工规范进行施工，确保观测设备的安装位置和精度符合要求，保证观测数据的准确性和可靠性。
码头堆场工程测量方案
码头堆场工程测量方案一、前言码头堆场工程是指对于大型海港港口进行设施或设备的建设、改造或维护，它是海上货物运输的重要枢纽。
在进行码头堆场工程之前，需要进行详细的测量工作，以确保工程设计和建设的准确性和可行性。
本文将详细介绍码头堆场工程测量方案的制定与实施。
二、项目概况本次测量方案针对XX港口新建堆场工程，该工程总占地面积为XXX亩，主要包括土地平整、围护结构建设、交通路网规划等内容。
堆场工程将为港口货物的装卸、暂存和转运提供支持，对于提高港口的货物吞吐能力具有重要意义。
三、测量目标1. 确定堆场占地范围和边界，制定土地平整方案；2. 测量土地地形和地貌特征，为围护结构和交通路网规划提供依据；3. 测量和绘制现有基础设施和管线情况，为工程设计提供依据。
四、测量方法1. 静态全站仪测量通过使用静态全站仪对待测区域进行精确测量，获取土地的地面高程、坡度等关键参数。
这些数据将为后续土地平整和围护结构建设提供依据。
2. GPS测量借助全球定位系统（GPS）对工程区域进行地形测量，获取地面特征、地势、水系等信息。
这些数据将为工程规划和设计提供重要的地理信息。
3. 摄影测量利用高清摄影测量技术获取航空影像图，对整个工程区域进行立体测绘，获取更为真实的地形地貌数据。
同时，通过影像解译，可进一步获取土地利用、植被覆盖等信息。
4. 钻孔测量借助钻孔设备对工程区域进行地质勘探，获取土壤结构、地下水位、地层情况等数据，为土地平整和围护结构建设提供依据。
五、测量成果1. 土地测量成果经过一段时间的测量工作，我们将获得堆场占地范围和边界的详细地理信息图、地面高程和坡度数据，并制定土地平整方案。
2. 地形地貌测量成果通过GPS、摄影测量等手段获取的地形地貌数据将为围护结构和交通路网规划提供重要数据支持。
3. 基础设施和管线测量成果对现有基础设施和管线的测量成果将为工程设计提供真实的现状情况，为设计的合理性提供重要数据支持。
六、质量控制1. 测量设备标定在测量前对测量设备进行准确标定，保证其测量精度和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
码头工程施工测量及观测施工方案
1.1、测量准备工作
1、测量放样依据
⑴设计提供的控制坐标及水准点。
⑵设计院提供的施工图纸。
⑶测量规范及标准；《水运工程测量规范》（JTJ203-2001）
水运工程质量检验评定标准及有关规范。
2、测量人员组织
项目部成立专门测量放样小组。
控制测量根据工程各部位特点由专职测量队员实施，并同步做好有关记录。
3、测量器具配备见表2-1
表2-1 测量仪器设备表
1.2、施工测量的内容要求
1、概述
根据设计提供的平面控制网点及水准网点，按照三角网及导线网测量的要求，建立供施工使用的平面控制网；采用三等水准测量建立的高程控制网，设立的控制网经监理人审定后，据此按照测量规范要求进行测量。
2、检查、复核测量标志
复核业主所交付的三角网基点、水准基点及建筑物中心轴线等桩志和有关测量资料，如有桩志不稳、不妥、位置移动或精度与要求不符，立即进行补测、加固，并将核测结果通知监理人或业主。
3、测量放样基本内容
(1)补充施工中需要的水准点。
(2)施工过程中，测定并检查施工部位的位置和标高。
(3)建筑物的外部变形观测点的埋设和定期观测。
(4)其他施工测量与放样定位。
(5)竣工测量。
4、桩志布设
为防止差错，作为施工过程中控制中心线桩及水准点等的标点，必须至少设置二组点可供相互检查核对，并做测量和检查核对记录，布置的控制桩均稳固可靠，并保留至工程结束。
桩志采用铜帽制作，在铜帽上画十字线，十字线中为控制点。
1.3、平面控制测量
1、基线的设置：基线在陆域、河滩地各布置一组控制点。
三角网所有角度布设在30~120°之间，测设精度符合规范要求。
2、平面位置测定：直接以轴线控制点测出纵横两条垂直交叉线，其中误差要求为±2mm以内，然后用钢带尺或钢直尺直接丈量各部位平面立模线和检查控制线，据此进行施工。
1.4、水准控制测量
1、水准点设在陆域和河滩地上，通视良好且安全可靠之处，并考虑施工时便于使用。
河滩地每100m设一个稳固基准点。
对施工水准点的测设精度，不低于三等水准测量的要求。
况下每一个月复核一次，以确保高程测设的精确性。
1.5、沉降观测
承台施工结束后，在每个结构段的四个角点上布置沉降观测点，按照相关规范的规定编制沉降观测方案报监理、业主批准后实施。
