框架桥防水技术交底

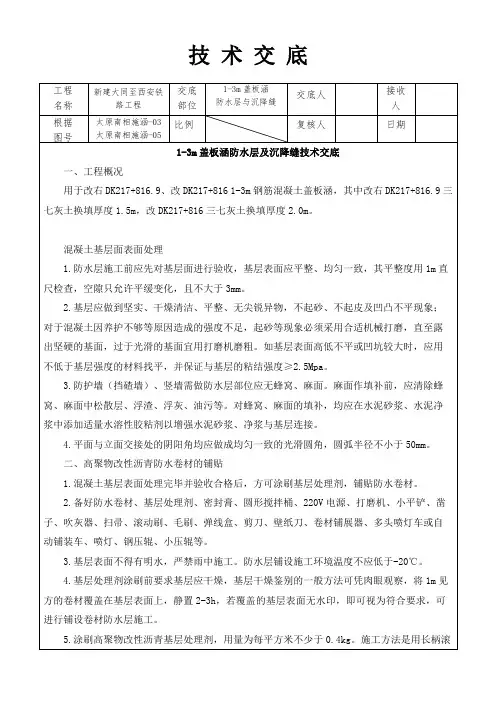

框构桥防水层技术交底最新
3.沉降缝及施工缝防水施工应细致，确保防水层设置的有效性。
八、安全防护
1.施工时用材料和辅助材料，多属易燃物品，防水材料的运输、存放材料的仓库和施工现场必须严禁烟火，同时要配备消防器材。材料存放地应保持干燥、阴凉、通风且远离火源。
（4）采用人工涂刷配制涂料时，按照先主剂，后固化剂的顺序将液体倒入容器，并充分搅拌使其混合均匀。搅拌时间3～5min。
（5）搅拌不得加水，必须采用机械方法搅拌，搅拌器的转速宜在200～300转／分。
（6）涂刷时应分2次进行，以防止气泡存于涂膜内。第一次使用平板在基面上刮涂一层厚度0.2mm左右的涂膜，1～2小时内使用金属锯齿板进行第二次刮涂。
三、聚氨脂防水涂料的涂刷
1.混凝土基层表面处理完毕并验收合格后，方可涂刷聚氨酯防水涂料。
2.涂刷聚氨酯防水涂料时，基层表面不得有明水，严禁雨中施工；防水层铺设施工环境温度不得低于5℃。基层应平整清洁，牢固，坚实，充分干燥，无尖锐角，并做好节点圆弧处理。
3.涂膜厚度和用量，聚氨酯防水涂料总涂膜厚度不得小于2.0mm，每平方米用量约2.4kg。
(3)纤维铁丝网混凝土接近初凝时方可进行抹面，抹刀应光滑以免带出纤维，抹面时不得加水，抹面次数不宜过多。
（4）纤维铁丝网混凝土浇筑完成后，应采用保水养护措施。自然养护时，框构外表应采用草袋或麻袋覆盖，并在其上覆盖塑料薄膜，混凝土洒水次数应保持表面充分潮湿。自然养护应不小于28d。
五、沉降缝及施工缝防水施工
六、质量检查
1.施工工艺检查、验收除满足本设计要求外，尚应满足《客运专线桥梁混凝土桥面防水暂行技术条件》（修订版）要求。
桥面防水层施工技术交底
桥面防水层施工技术交底一、前言桥梁是现代交通运输系统中不可或缺的重要组成部分，对于保障桥梁结构的安全和使用寿命，桥面防水层的施工至关重要。
本文将介绍桥面防水层施工的技术要点和步骤，以期提高施工质量，保证桥梁的长期使用效果。
二、施工前准备1. 材料准备桥面防水层施工所需的材料主要包括防水涂料、打磨工具、防水卷材、面层涂料等。
在施工前需检查材料的质量和数量是否符合要求，确保能够顺利开始施工。
2. 施工场地准备施工前需要对桥梁进行清理，确保桥面干净无杂物。
若有必要，还需对桥梁进行修复和处理，确保施工能够顺利进行。
三、施工步骤1. 基层处理施工前应对桥面进行基层处理，包括清理、修复和处理龟裂等问题。
确保桥面的平整度和表面粗糙度符合防水材料的要求。
2. 防水涂料施工将防水涂料均匀地涂刷在桥面上，确保涂层厚度达到设计要求。
应注意防水涂料的施工温度和湿度要求，以免影响施工质量。
3. 打磨和清洁防水涂料固化后，进行打磨处理，使桥面的表面平整光滑。
打磨完毕后，清理桥面，确保无灰尘和杂物残留，以保证后续施工的质量。
4. 防水卷材铺贴将防水卷材按照设计要求铺贴在桥面上，并逐步进行焊接处理，确保卷材的质量。
焊接时应注意温度和焊接时间的控制，避免出现焊接不牢固或烧损的情况。
5. 面层涂料施工防水层施工完毕后，进行面层涂料的施工。
面层涂料旨在增加桥面的耐久性和防止涂料起泡。
施工时应注意涂料的温度和稀释比例的控制，保证施工质量。
6. 施工质量验收防水层施工完毕后，应进行质量验收。
验收内容包括防水涂料和卷材的厚度和焊接质量，面层涂料的均匀度和光泽度等。
如有不符合要求的地方，需及时进行修复和处理。
四、安全注意事项1. 施工现场应设置明显的安全警示标志，避免施工人员和外来人员的误入。
2. 使用化学材料时应注意防护措施，避免造成伤害或污染环境。
3. 施工人员应配备必要的个人防护装备，包括安全帽、防护服、口罩等。
4. 施工期间应注意交通安全，设置警示标志并做好交通疏导工作。
框架桥涵防水层、沉降缝技术交底【范本模板】
福平站前4标三分部项目部(2015KJQH）技字第号编制单位：福平站前4标三分部第页共页工程名称框架桥涵防水层、沉降缝交底对象框架桥涵施工工班
主送单位工程部日期2015年4月28 日
8、较低的另一幅防水卷材黏贴完毕后，方可贴下一幅，铺贴时应用刮板
将防水卷材推压平整，并使防水卷材的边缘和搭接处无翘起，其他部分
无空鼓。
9、防水层施工完毕后，方可进行保护层施工.
2）保护层
1、纤维混凝土应均匀铺在涵洞(框架桥）的防水层上，用平板振捣器捣实,
在拉动平板振捣器时速度应尽量缓慢，使纤维混凝土的振捣时间达到20秒
左右，并无可见空洞为止。
2、混凝土接近初凝时方可进行抹面，抹刀应光滑以避免带出纤维,抹面时不
得过量加水，抹面次数不宜过多。
混凝土浇筑完成后，应覆盖土工布洒水养护，或用塑料薄膜。
框架桥 技术交底
______________________________________________________________________________________________________________技术交底书主送单位工程项目工程地点日期（里程桩号）精品资料______________________________________________________________________________________________________________ 精品资料框架桥施工技术交底1、基础施工对于有地基加固处理的框架桥，应先进行地基加固处理施工，而后进行基坑开挖。
土质基坑一般采用挖掘机开挖，辅以人工清基。
框架小桥涵基坑开挖后，报请监理工程师以触探仪对基底承载力进行检测，检测合格后立即进行垫层砼施工，待垫层砼达到允许强度值后支立涵身底板和墙身下部组合钢模，浇筑混凝土。
基坑开挖时，做好截、排水设施（基坑外设挡水埂，坑内设环形排水沟、集水井，随时抽排坑中积水），防止基坑遭水浸泡、地基条件恶化。
2、框架箱身施工框架小桥涵采用原位分节现浇。
框架小桥涵身分两次浇筑成型：第1次浇筑底板及下梗肋以上墙身，第2次浇筑侧墙及顶板。
框架模板，内外模采用组合钢模板；框架内采用满堂钢管支架，并按规定设剪刀撑和扫地杆等。
为保证砼外观质量，框架小桥涵砼内外模均采用大块钢模，框身内顶板采用碗扣式脚手架支撑，腹板采用Φ16圆钢作为拉模筋，间距为70cm 加固。
钢筋在棚内集中弯制，运至现场绑扎成型。
混凝土由邻近拌和站集中供应，搅拌车运输，泵送或吊机提吊浇筑。
浇筑底板前，对基础顶面进行凿毛并冲洗干净。
为加强两次浇筑的连接和保证框架整体防水性能，水平施工缝做成“凹”字形，即在第1次浇筑时将厚度为边墙厚度1/3的方木埋入混凝土中，待混凝土终凝后取出，且在方木取出前将施工缝凿毛、冲洗干净。
底板混凝土达到设计强度的50%后，方可搭设支架、立模、绑扎钢筋、浇筑边墙及顶板混凝土。
框架桥技术交底
技术交底书一、工程概况HDK01+052.0框架小桥，用于交通及防洪。
本桥为新建2-8.0m钢筋混凝土框架小桥，位于曲线，半径为350m，G=0‰的坡度上。
分5节施工，分别为2m+4m+5m+4.5m+2m。
二、施工准备⑴掌握气象资料，以便综合组织全过程的均衡施工，制定雨季的施工措施。
进行勘察场地，尤其要掌握好地下管线、场地水位等资料。
⑵由项目技术负责人组织有关人员认真学习和研究图纸，并进行自审、会审等工作，以便熟练、准确地施工。
通过学习，熟悉图纸内容，了解设计上要求施工达到的技术标准，明确工艺流程。
⑶方案编制及实施时，在安全、质量、施工工艺、技术等方面均要保证既有线行车安全。
三、施工内容1、开挖基坑：（1）、基坑开挖应保持良好的排水，在基坑外深挖集水井以利基础底面排水彻底。
（2）、基础开挖采用挖掘机配合人工开挖，开挖时测量人员及时放出基底高程严禁超挖现象发生。
开挖至设计标高+20cm处时，然后人工挖除剩余20cm土，以免机械扰动基底土。
（3）基坑开挖后应检验地基承载力，涵洞基底设计承载力要求不小于120KPa合格后，妥善修整，在最短的时间里铺设50cm级砂加碎石垫层，碎石垫层必须稳定、密实。
2、框架涵主体施工框架涵钢筋采用工厂加工、然后运输到工地现场绑扎安装；内外模均采用大块木模，混凝土搅拌站供应，混凝土罐车运输，混凝土泵车灌筑。
混凝土灌注分二次，第一次灌注框架涵底板及下倒角混凝土，第二次灌注边墙和顶板混凝土。
2.1、底板施工（1）、将基础承台表面清理干净。
（2）、设置底板顶面标高控制桩。
在承台上绑扎底板钢筋。
（3）、经监理工程师验收后浇筑底板砼。
（4）、在浇筑底板砼的过程中，沉降缝用2cm聚苯乙烯泡沫塑料板处理，并注意稳定可靠，不移位。
（5）、底板混凝土一次浇筑到位，第一次浇注高度至下倒角上20cm 。
第二浇注侧墙、顶板混凝土，两次浇注时间间隔不大于72小时，浇注前应先凿除原松弱混凝土，露出新鲜混凝土，并用水冲洗干净、湿润，但不得存有积水。
DK94+580框架桥防水施工技术交底
涵洞防水施工技术交底工程名称南广铁路NGZQ-4 编号分项分部防水交底单位中铁三局四公司项目部工程部交底日期2010.03.07交底内容DK94+580框架桥防水施工一、工程简介:本技术交底由 看电影啦网站提供框架桥防水是框架桥施工的主要控制项目，框架桥的防水好坏直接影响框架桥的使用寿命。
框架桥的防水严格按照施工图要求施工。
二、编写依据：《DK94+580满堂村2号框架桥施工图》《铁路混凝土桥涵防水层》--二设桥参（土一）（2009）6002三、施工工序:施工准备----表面清洁处理----做防水四、施工技术要求：施工用的工具要具备做防水条件，各种材料的检验报告要合格，种类要符合图纸要求。
施工前对要做防水的混凝土面及沉降缝处要做处理，沉降缝要平、直、顺，要凿出到要求的深度再进行防水施工，表面要干净无污染物。
框架顶板作成双向斜坡，以利排水。
橡胶止水带接头应连接牢固，密不透水。
橡胶止水带应设在沉降缝的平直部位，不得设在沉降缝的转角处。
采用埋入式止水带施工时，浇筑混凝土前必须将止水带清洗干净，若采用螺栓安装时，止水带与夹板及预埋件之间均应采用石棉纸或软金属片补垫严密。
做防水前要检查接触面的清洁程度，看是否达到要求粘结能牢固，检查表面是否干燥，有水分时坚决不得施工。
粘结要牢固密贴，填塞要密实，涂刷要均匀、全面，覆盖要到位，保证厚度，不漏刷、无空洞。
沉降缝处砂浆标号要达到设计要求，砂浆要饱满，缝要平、直、顺、光，要对砂浆进行洒水养护，防止其开裂。
甲种防水层带宽度要达到图纸要求，粘结要牢固。
中间粘土要填塞饱满，防水涂料浸制麻筋要填塞饱满。
丙种甲种防水要覆盖到顶面底面以下一定尺寸。
（各深度、宽度、长度、种类）要求详见附图50c m3c m沉降缝C 40细石聚丙烯纤维网混凝土保护层嵌入T Q F -881聚氨酯防水涂料浸制的木板（厚3c m )T Q F -881聚氨酯防水涂料浸制麻绳T Q F -881聚氨酯防水涂料浸制的玻璃布油毡D 30T Q F 甲种防水层(宽50c m )涵洞沉降缝轴向断面30c m10050c m36.7c m36.7c mΦ32m m 传力钢筋L =50c m ，间距30c m橡胶止水带A 节点橡胶止水带嵌入T Q F -881聚氨酯防水涂料浸制的木板（厚3c m )嵌入T Q F -881聚氨酯防水涂料浸制的防腐压缝木条100*10（m m )φ100m m 泄水管（白色塑料管）铺装=1.3∽1.5c m M 10水泥砂浆抹面泄水孔φ100m m 间距3.0mC 40细石聚丙烯纤维网混凝土保护层T Q F 甲种防水层C 15混凝土找坡层挡碴块1.5%110508012080*10铸铁板TQF-881聚氨酯防水涂料浸制麻绳嵌入TQF-881聚氨酯防水涂料浸制木板（厚3cm)φ32传力杆外涂沥青30cm橡胶止水带捆扎φ8钢筋支架@25φ8钢筋支架@25φ8横筋φ50硬聚氯乙烯管长10cm留3cm空隙填木屑嵌入TQF-881聚氨酯防水涂料浸制木板（厚3cm)填塞TQF-881聚氨酯防水涂料浸制的玻璃布油毡卷D30TQF-881聚氨酯防水涂料浸制麻绳10010036.7c m36.7c m110c m沉降缝3cmA节点详图2单孔框架桥箱身断面2单孔沉降缝断面142142出入口沉降缝断面C40细石聚丙烯纤维网混凝土保护层TQF氯化聚乙烯防水卷材TQF聚氨酯防水涂料防水面凝固后的圬工TQF型甲种防水层结构示意图15∽20cm厚不透水土壤通长保护层TQF-881聚氨酯防水涂料防水面凝固后的圬工TQF丙种防水层结构示意图两种防水的具体施工要求：一：TQF甲种防水层1、TQF甲种防水层由TQF氯化聚乙烯防水卷材和TQF-II聚氨酯防水涂料共同构成。
桥面防水层施工技术交底
桥面防水层施工技术交底一、前言桥面防水层是保护桥梁结构的一道重要保障，承受着强烈的紫外线、酸雨等侵蚀。
其施工质量和效果关系到桥梁的使用寿命和安全。
因此，在施工前，我们必须对桥面防水层施工技术进行交底，确保施工过程中各项技术指标能够达到要求。
二、防水层材料防水层材料分为两类：现场铺装预制板和条形防水卷材。
现场铺装预制板从减少现场作业角度考虑，可减轻工程现场材料运输、施工配合难度等诸多不利因素。
条形防水卷材材料的特点是便于铺设和施工，可在较短时间内完成施工工作，且施工质量易控制，适用于常规桥面防水层施工。
三、工艺流程桥面防水层施工共有以下几个流程：1. 基础处理在防水材料安装前，必须确保桥面混凝土基础平整、无油污、无水泥渣、无颗粒松散等问题。
如发现水泥渣或颗粒松散，应先用冲洗或吸尘的方法清理干净。
2. 排水板安装防水层必须保证排水效果，为了增强排水效果，铺设两个方向的排水板。
在板与板口细部处，应粘贴PVC防水胶条或减震胶条以隔绝热收缩冷胀现象。
3. 防水卷材安装铺设条形防水卷材时，要保证铺设顺序，不能有遗漏。
在反向向中央粘贴时，应将拉开的防水卷材捏合牢固。
4. 防水层压实条形防水卷材铺设完毕后，用防水卷材压实器将其压实，使其与桥面基础紧密贴合。
使用时应定期校正防水卷材的方向、张力和对位精度。
5. 点位处理防水层铺设完毕后，必须针对桥梁局部微小角度变形，处理防水层上与伸缩缝衔接处等，确保整个防水层的平整度和完整度。
四、注意事项1. 施工环境桥梁防水层施工必须在干燥无风的环境下进行。
如果是施工环境在湿润潮湿或雨天，防水材料湿化后会影响施工效果。
2. 安全措施施工现场必须提前进行安全措施的制定和实施。
沿线设道，工地标志。
在条形防水卷材切割时，要加强安全保障，避免切割过程中皮肤直接接触到锋利的切割刀具。
3. 检测验收桥梁防水层施工完毕后，要进行质量检测、验收。
如发现质量问题，要及时纠正。
同时还应按照规定节律进行防水层重要节点的巡查和维护工作，保证桥梁的安全性能。
桥面防水的安全技术交底模板
一、工程概况1. 工程名称：[填写工程名称]2. 施工单位：[填写施工单位名称]3. 施工部位：[填写施工部位]4. 施工内容：[填写施工内容]二、施工前的准备1. 技术交底内容：对桥面防水施工过程中的安全技术要点进行交底，确保施工人员了解并掌握安全操作规程。
2. 施工人员培训：对施工人员进行安全技术培训，确保其具备相应的安全意识和操作技能。
3. 施工材料及设备：准备好防水材料、施工工具、检测设备等，并确保其质量符合要求。
三、桥面防水施工安全技术要点1. 施工现场安全防护（1）施工区域应设置明显的安全警示标志，提醒过往行人注意安全。
（2）施工人员应佩戴安全帽、手套、工作服等防护用品。
（3）高处作业时，必须系好安全带，挂扣安全绳。
2. 防水材料及施工工具的安全使用（1）防水材料应按照规定存放，防止受潮、变质。
（2）施工工具应定期检查，确保其安全可靠。
（3）使用易燃易爆材料时，应远离火源，严禁在施工现场吸烟。
3. 施工过程中的安全操作（1）铺设防水层前，应对桥面进行清理，确保无杂物、油污等。
（2）施工过程中，应保持施工现场整洁，防止滑倒、摔伤等事故发生。
（3）施工人员应按照施工方案进行操作，不得擅自改变施工工艺。
4. 施工现场交通管理（1）施工区域应设置交通管制设施，确保施工安全。
（2）施工期间，应加强现场交通疏导，防止交通事故发生。
（3）施工人员应遵守交通规则，不得酒后驾驶。
5. 火灾预防与应急处置（1）施工现场应配备足够的消防器材，并定期检查。
（2）施工人员应了解火灾预防知识，掌握灭火器材的使用方法。
（3）一旦发生火灾，应立即报警，并迅速组织人员进行灭火和疏散。
四、施工后的验收与维护1. 施工完成后，应进行质量验收，确保桥面防水效果符合要求。
2. 验收合格后，应做好防水层的维护工作，防止损坏。
3. 定期检查防水层，发现问题时，应及时进行修复。
五、总结通过本次安全技术交底，希望施工人员能够充分认识到桥面防水施工过程中的安全问题，提高安全意识，确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、喷射设备施工时，该设备பைடு நூலகம்具有自动计量、混合和加热功能，加热后的出料温度在60-80℃。
5、搅拌时不得加水，必须采用机械方法拌合，搅拌器的转速应在200~300
转/分
6、涂刷时分两次进行，以防止气泡存于涂膜内。
7、配好的涂料在20min内完成，随配随用。不得使用风扇或类似工具缩短干燥时间。防水层完全干固后，方可浇注保护层。
11、橡胶止水带设置于框架的外侧，传力杆设置于框架的内侧。（详见附图）。
12、箱间沉降缝采用填塞聚苯乙烯泡沫塑料板（3cm厚）。
接受人：单位负责人：交底人：
技术交底记录
工程名称
南宁市凤凰岭路
下穿铁路工程
技术交底单位
中铁十九局集团有限公司南宁铁路枢纽工程项目部
交底项目
防水层
交底日期
2013年7月15日
2、框架防水层需如附图所示，设置在框架顶板底以下20cm处。
3、框架顶板设C15混凝土找坡层，作成1％的双向斜坡，再按图示设置防水层。
4、橡胶止水带接头联接时应连接牢固，密不透水。
5、橡胶止水带应设在沉降缝的平直部位，不得设在沉降缝的转角处。
6、本框架桥采用埋入式止水带施工，浇筑混凝土前必须将止水带清洗干净。
接受人：单位负责人：交底人：
技术交底记录
工程名称
南宁市凤凰岭路
下穿铁路工程
技术交底单位
中铁十九局集团有限公司南宁铁路枢纽工程项目部
交底项目
防水层
交底日期
2013年7月15日
交底内容：
一、参考图纸及规范
1、《凤凰岭路框架桥工程》
2、《铁路混凝土桥涵防水层》图号：二设桥参（土一）（2010）6002
二、防水层施工准备
1、施工前对要做防水的混凝土面及沉降缝处要做处理，沉降缝要平、直、顺。
7、若采用螺栓安装时，止水带与夹板及预埋件之间均应采用石棉纸或软金属片补垫严密。
8、做防水前要检查接触面的清洁程度，看是否达到要求粘结能牢固，检查表面是否干燥，有水分时坚决不得施工。
9、粘结要牢固密贴，填塞要密实，涂刷要均匀、全面，覆盖要到位，保证厚度，不漏刷、无空洞。
10、沉降缝处框架桥内侧外沿采用TQF881聚氨酯防水涂料浸制砂胶（深10cm），砂胶要饱满，缝要平、直、顺、光，并对其进行洒水养护，防止其开裂。
（2）丙种防水层
接受人：单位负责人：交底人：
技术交底记录
工程名称
南宁市凤凰岭路
下穿铁路工程
技术交底单位
中铁十九局集团有限公司南宁铁路枢纽工程项目部
交底项目
防水层
交底日期
2013年7月15日
交底内容：
1、聚氨酯防水涂料总涂膜厚度不得小于2mm，每平方米用量约2.4kg。
2、基层表面不得有明水，严谨在雨中施工。
三防水层铺设
（1）甲种防水层
1、防水卷材纵向宜整长铺设，当防水卷材进行搭接时，先进行纵向搭接，再进行横向搭接，纵向搭接接头应错开。纵向搭接长度不得小于120mm，横向搭接宽度不得小于80mm。
2、氯化聚乙烯防水卷材的铺设要严密，表面平整，无歪斜、无褶皱、无鼓泡、无接口不严或边沿翘起现象。
3、搭接处应粘结牢固，两层防水卷材之间的涂料厚度不小于1mm。
交底内容：
二防水层材料
（1）TQF甲种防水层
1、TQF甲种防水层由TQF氯化聚乙烯防水卷材和TQF-Ⅱ聚氨酯防水涂料共同构成。
2、TQF氯化聚乙烯防水卷材由TQF-Ⅱ聚氨酯防水涂料粘贴。
3、保护层采用C40细石聚丙烯纤维网混凝土。
（2）TQF丙种防水层
1、丙种防水层由TQF-881聚氨酯防水涂料构成。即需要设在防水层的混凝土上涂刷TQF-881聚氨酯防水涂料。聚氨酯防水涂料总涂膜厚度不小于2mm，每平方米用量约2.4kg。
