matlab绘制三维曲线和曲面

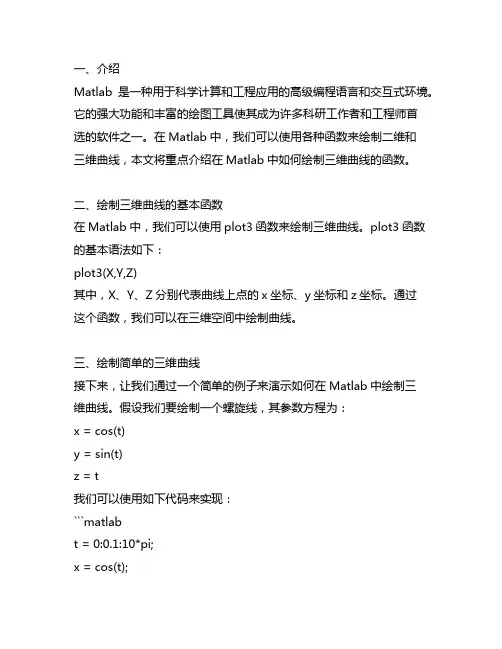

matlab中三维曲线绘制函数
Matlab是一种用于科学计算和工程应用的高级编程语言和交互式环境。
它的强大功能和丰富的绘图工具使其成为许多科研工作者和工程师首选的软件之一。
在Matlab中，我们可以使用各种函数来绘制二维和三维曲线，本文将重点介绍在Matlab中如何绘制三维曲线的函数。
二、绘制三维曲线的基本函数在Matlab中，我们可以使用plot3函数来绘制三维曲线。
plot3函数的基本语法如下：plot3(X,Y,Z)其中，X、Y、Z分别代表曲线上点的x坐标、y坐标和z坐标。
通过这个函数，我们可以在三维空间中绘制曲线。
三、绘制简单的三维曲线接下来，让我们通过一个简单的例子来演示如何在Matlab中绘制三维曲线。
假设我们要绘制一个螺旋线，其参数方程为：x = cos(t)y = sin(t)z = t我们可以使用如下代码来实现：```matlabt = 0:0.1:10*pi;x = cos(t);z = t;plot3(x, y, z)xlabel('x')ylabel('y')zlabel('z')title('3D Spiral')```四、绘制复杂的三维曲线除了简单的螺旋线，我们还可以在Matlab中绘制更复杂的三维曲线。
我们可以绘制螺旋线的立体旋转体。
假设我们要绘制一个旋转的螺旋线，其参数方程为：x = cos(t)y = sin(t)z = t我们可以使用如下代码来实现：```matlabt = 0:0.1:10*pi;x = cos(t);y = sin(t);z = t;plot3(x, y, z)hold onplot3(x, -y, z)xlabel('x')ylabel('y')zlabel('z')title('3D Rotating Spiral')legend('Spiral 1', 'Spiral 2')```五、其他相关函数除了plot3函数之外，Matlab还提供了许多其他用于绘制三维曲线的函数。

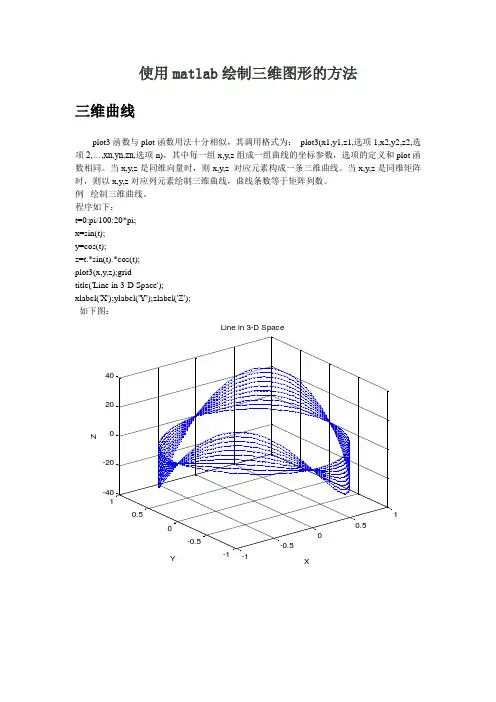

使用matlab绘制三维图形的方法
使用matlab 绘制三维图形的方法三维曲线plot3函数与plot 函数用法十分相似，其调用格式为： plot3(x1,y1,z1,选项1,x2,y2,z2,选项2,…,xn,yn,zn,选项n)，其中每一组x,y,z 组成一组曲线的坐标参数，选项的定义和plot 函数相同。
当x,y,z 是同维向量时，则x,y,z 对应元素构成一条三维曲线。
当x,y,z 是同维矩阵时，则以x,y,z 对应列元素绘制三维曲线，曲线条数等于矩阵列数。
例 绘制三维曲线。
程序如下： t=0:pi/100:20*pi; x=sin(t); y=cos(t);z=t.*sin(t).*cos(t); plot3(x,y,z);gridtitle('Line in 3-D Space');xlabel('X');ylabel('Y');zlabel('Z'); 如下图：XLine in 3-D SpaceYZ三维曲面1．产生三维数据在MATLAB 中，利用meshgrid 函数产生平面区域内的网格坐标矩阵。
其格式为： x=a:d1:b; y=c:d2:d; [X,Y]=meshgrid(x,y);语句执行后，矩阵X 的每一行都是向量x ，行数等于向量y 的元素的个数，矩阵Y 的每一列都是向量y ，列数等于向量x 的元素的个数。
2．绘制三维曲面的函数surf 函数和mesh 函数的调用格式为：mesh(x,y,z,c)：画网格曲面，将数据点在空间中描出,并连成网格。
surf(x,y,z,c)：画完整曲面，将数据点所表示曲面画出。
一般情况下，x,y,z 是维数相同的矩阵。
x,y 是网格坐标矩阵，z 是网格点上的高度矩阵，c 用于指定在不同高度下的颜色范围。
例 绘制三维曲面图z=sin(x+sin(y))-x/10。
程序如下：[x,y]=meshgrid(0:0.25:4*pi); %在[0,4pi]×[0,4pi]区域生成网格坐标 z=sin(x+sin(y))-x/10; mesh(x,y,z);axis([0 4*pi 0 4*pi -2.5 1]); 如下图：-2.5-2-1.5-1-0.500.51此外，还有带等高线的三维网格曲面函数meshc 和带底座的三维网格曲面函数meshz 。
国家开放大学《Matlab语言及其应用》实验报告(第三章--绘制二维和三维图形)
——绘制二维和三维图形
姓名：学号：
实验名称
绘制二维和三维图形
实验目标
利用Matlab常见函数完成二维图形的绘制和图形的标注；实现三维曲线和曲面图形的绘制。
实验要求
熟悉Matlab基本绘图函数、图形处理函数，了解三维曲线和曲面图形的绘制方法。
实验步骤
1、用Matlab基本绘图函数绘制二维图形：根据已知数据，用plot函数画出正弦函数曲线，并进行相应标注。
enon
实验内容
1．二维曲线绘图
例：精细指令实例
2.三维曲线绘图
【例】三维曲线绘图基本指令演示一：plot3
t=(0:0.02:2)*pi;x=sin(t);y=cos(t);z=cos(2*t);
plot3(x,y,z,'b-',x,y,z, 'rd')三维曲线绘图（蓝实线和红菱形）
box on
legend('链','宝石')在右上角建立图例
subplot(121);
surf(x1,y1,z1);
subplot(122);
[x2,y2,z2]=sphere (30);
surf(x2,y2,z2);
clear;clf;
z=peaks;
subplot(1,2,1);mesh(z);% 透视
hidden off
subplot(1,2,2);mesh(z);%不透视
2、用三维曲线绘图基本指令plot 3绘制三维曲线图：t=0~2pi;x=sin(t);y=cos(t);z=cos(2*t);用plot3函数画出关于x,y,z的三维曲线图，并适当加标注。
[Matlab绘图][三维图形][三维曲线基本函数+三维曲面+其他三维图形]
![[Matlab绘图][三维图形][三维曲线基本函数+三维曲面+其他三维图形]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/3e3fb127657d27284b73f242336c1eb91a373395.webp)
[Matlab绘图][三维图形][三维曲线基本函数+三维曲⾯+其他三维图形]1.绘制三维图形的基本函数最基本的三维绘图函数为plot3；plot3与plot⽤法⼗分相似，调⽤格式：plot(x1,y1,z1,选项1，x2,y2,z2,选项2，...，xn,yn,zn,选项n)当x,y,z是同维向量时，则x，y,z,对应元素构成⼀条三维曲线；当x,y,z是同维矩阵时，则以x,y,z对应列元素绘制三维曲线，曲线条数等于矩阵列数。
例：程序如下：t=0:pi/50:2*pi;x=8*cos(t);y=4*sqrt(2)*sin(t);z=-4*sqrt(2)*sin(t);plot3(x,y,z,'p');title('Line in 3-D Space');text(0,0,0,'origin');xlabel('x'),ylabel('y'),zlabel('z');grid; 运⾏结果：2.三维曲⾯2.1平⾯⽹格坐标矩阵的⽣成 绘制z=f(x,y)所代表的三维曲⾯图，先要在xy平⾯选定⼀个矩形区域，假定矩形区域D=[a,b]*[c,d],然后将[a,b]在x⽅向分成m份，将[c,d]在y⽅向分成n份，由各划分点分别作平⾏于两坐标轴的直线，将区域D分成m*n个⼩矩形，⽣成代表每⼀个⼩矩形顶点坐标的平⾯⽹格坐标矩阵，最后利⽤有关函数绘图。
产⽣平⾯区域内的⽹格坐标矩阵有两种⽅法： 1.利⽤矩阵运算⽣成、x=a:dx:b;y=(c:dy:d)';X=ones(size(y))*x;Y=y*ones(size(x));语句执⾏后，矩阵X的每⼀⾏都是向量x，⾏数等于向量y的元素个数，矩阵Y的每⼀列都是向量y，列数等于向量x的元素个数。
于是对于矩阵X,Y来说，它们位置(i,j)上的元素值（X（i,j）,Y(i,j)）就是所要形成的平⾯⽹格在位置（i，j）上的X,Y坐标。
matlab三维绘图
三维线图函数
● 例 题 ： 绘 制 三 维 的 螺 旋 曲 线 图 ， 其 中 x=sint, y=cos(2t),z=sint+cost，t的区间为[0,2π]。 程序如下： t=0:pi/50:2*pi; plot3(sin(t),cos(2*t),sin(t)+cos(t),'r','Linewidth',2) xlabel('X轴') ylabel('Y轴') zlabel('Z轴')
●例题：绘制多个球体，各球的中心离原点的距离由x、y、z 值决定。 程序如下： [x,y,z]=sphere; surf(x,y,z) hold on surf(x+3,y-2,z) surf(x,y+1,z-3) daspect([1 1 1]) xlabel('X轴') ylabel('Y轴') zlabel('Z轴')
三维网格图
●所谓的网格图，是指把相邻的数据点连接起来形 成的网状曲面。利用在x-y平面的矩形网格点上的 z轴坐标值，MATLAB定义了一个网格曲面。三维 网格图的形成原理为：在x-y平面上指定一个长方 形区域，采用与坐标轴平行的直线将其分格；计 算矩形网格点上的函数值，即z轴的值，得到三 维空间的数据点；将这些数据点分别用于x-z或者 平行面内的曲线和处于y-z或者平行面内的曲线连 接起来，即形成网格图。网格图对显示大型的数 值矩阵很有用处。
模块十 三维图形绘制
◆三维线图 ◆三维多边形 ◆三维网格图 ◆三维曲面图 ◆三维柱面绘图函数
三维线图函数
● plot3()：主要用于绘制三维曲线，该函数的 调用格式同plot（）函数类似。 ● 调用格式为： plot3(X, Y, Z, LineSpec,’ PropertyName’, Property Value) 调用该函数，绘制出通过一系列坐标为X, Y, Z 指定点的一条曲线。其中，X, Y, Z为第一到第 三维数据，可以是向量，也可以是矩阵，但必 须尺寸相等。
MATLAB教学视频：三维曲线和三维曲面的绘制详解
三维图形的设置 —— 使用色图着色
◼ 使用 MATLAB 自带的色图，给三维图着色
三维网格图 / 曲面图的绘制 —— 执行绘图操作
◼ 绘制三维网格图 / 曲面图： z = ( x 2 + y 2 )
MATLAB 示例曲面 —— peaks
◼ MATLAB 自带的 peaks 函数
✓ 创建一个凹凸有致的曲面，三个局部的波峰 / 三个局部的波谷 ✓ 输入 peaks → 绘制三维曲面 xx & yy ∈ [-3, 3] → 默认行和列的数量 49 x 49
✓ [xx, yy, zz] = peaks (n) → xx & yy ∈ [-3, 3] → 行和列的数量 n x n
z = f (x, y)
三维图形的设置 —— 设置视角
◼ 定义方位角和俯仰角：view ([az, el]) // view (az, el)
✓ 方位角 ：-y 轴在 xoy 平面里，绕 z 轴转动的角度 (可逆 / 可顺) ✓ 俯仰角： 沿 xoy 平面的正向方向，转动的角度 (可上 / 可下)
✓ 色图尺寸：m x 3
✓ 每一行：组成一个 RGB 颜色
✓ RGB 基本理论 → 第五期教学视频 ✓ 显示色图条：colorbar
✓ 曲面最低处颜色：色图第一行
✓ 曲面最高处颜色：色图最后一行 ✓ 自定义一个简单的色图
…
…
…
✓ 使用 MATLAB 系统的色图
三维图形的设置 —— 使用色图着色
◼ 自定义一个色图，给三维图着色
(0, 9, 4) (1, 9, 2) (2, 9, 0) (3, 9, -2) (4, 9, -4)
(0, 8, 2)
(1, 8, 1)
matlab 绘制曲面的原理
matlab 绘制曲面的原理MATLAB是一种强大而灵活的数学软件，用于曲面的绘制与可视化是MATLAB中常见的操作。
MATLAB可以使用多种函数来绘制三维曲面，包括meshgrid、surfc、surf、contour等。
在这里，我们将从以下几个方面介绍MATLAB中绘制曲面的原理和方法。
一、导入数据在MATLAB中绘制曲面的第一步就是导入数据。
通常情况下，曲面数据是以网格形式表示的。
网格数据包括X，Y和Z数组，分别表示曲面上每个点的水平、垂直和高度位置。
导入这些数据是使用meshgrid函数，该函数将一维数组转换为二维数组。
二、确定曲面的类型在确定曲面类型之前，我们需要理解什么是曲面类型。
在MATLAB 中，曲面类型分为两类：网格曲面和非网格曲面。
网格曲面由三角形组成，而非网格曲面由多边形组成。
当然，这都是计算机辅助渲染的结果，它们的区别不会对我们绘制曲面造成太大的影响。
在选择曲面类型时，还需要考虑曲面的平滑程度和所需的计算时间。
在MATLAB中，我们可以使用surfc、surf、mesh、contour和quiver等函数绘制曲面。
这些函数都具有自己的独特特性和语法。
三、设置曲面属性设置曲面属性包括设置曲面颜色、透明度和线条风格等。
在MATLAB中，可以使用colormap函数设置曲面的颜色，可以使用AlphaData函数设置曲面的透明度。
四、绘制曲面在确定了曲面类型和属性之后，我们可以开始绘制曲面。
在绘制曲面时，我们需要注意几个方面。
首先，绘制网格曲面时，要保证曲面边缘处没有空缺或重叠。
其次，在使用非网格曲面绘制时，要注意图形的平滑性。
在MATLAB中，可以使用surf、surfc、mesh和contour函数来画曲面。
其中，surf函数绘制的是三维曲面，而surfc函数则会在曲面上添加等高线。
mesh函数用于绘制网格曲面，而contour函数则绘制等高线。
五、修改曲面在完成曲面的绘制后，我们还可以修改曲面的属性和类型。
MATLAB三维图形绘制
说明：当只有参数z时，以z矩阵的行下标作为x坐标轴，把z
的列下标当作y坐标轴；x、y分别为x、y坐标轴的自变量；
当有x、y、z参数时，c是指定各点的用色矩阵，当c省略时
默认用色矩阵是z的数据。如果x、y、z、c四个参数都有，
则应该都是维数相同的矩阵。
.
3
3. 三维曲面图
语法：
surf (z)
%画三维曲面图
3.7000 8.1000 0.6000
1.5000 7.7000 -4.5000]
>>bar(x,y)
%画条形图
>>bar3(x,y) %画三维条形图
图4.23 (a) 条形. 图
(b) 三维条形图
14
二、直方图
语法：
分段的个数, 默认为10
hist(y,m) %统计每段的元素个数并画出直方图
hist(y,x) % x是向量，用于指定所分每个数据段
【例】使用几种绘制离散数据的命令来显示 ye2xsin(x) 的离散数据。
五、等高线图
语法：
contour3(Z,n)
%绘制Z矩阵的三维等高线
contour(x,y,z,n)
%绘制以x和y指定x、y坐标的二维等高线
说明：n为等高线的条数，省略时为自动条数。
.
17
x=0:0.1:2*pi; y=sin(x).*exp(-2*x); subplot(3,1,1) stem(x,y,'filled') subplot(3,1,2) stairs(x,y) subplot(3,1,3) scatter(x,y)
.
24
【上例续】使用消息框显示当阻尼系数大于1时的警告信 息，如图所示。
案例28使用matlab绘制专业图形——绘制曲线和曲面图
案例28使用MATLAB 绘制专业图形绘制曲线和曲面图案例主要信息提示 ● 案例内容：使用MATLAB 进行专业作图。
● 关键词：MATLAB ，作图，二维作图，三维作图 ● 建议课时：2课时● 适合专业：理工科各专业●光盘中的数字资源：二维曲线绘图M 文件graph_line.m三维曲面绘图M 文件graph_surface.m一、 实验内容实验内容1.绘制曲线图在1个绘图窗口的4个不同子窗口中分别绘制以下曲线： ①在子窗口1中绘制两条二维曲线，分别为：0.510.2cos(4)x y e x π-=和0.522cos()x y e x π-=并显示网格线。
②在子窗口2中绘制两条二维曲线，分别为：0.512x y e -=和2cos(2)y x π=并添加标题、x/y 轴名称、图形说明和图例。
③在子窗口3中绘制一条极坐标曲线，如下：sin()cos()r t t =④在子窗口4中绘制一条极三维螺旋线。
全部4个子窗口绘制效果如图28-1所示。
图28-1曲线绘制效果图实验内容2.绘制曲面图在1个绘图窗口的4个不同子窗口中分别绘制以下曲面：①在子窗口1和子窗口2中以不同着色方式绘制两个球面。
②在子窗口3和子窗口4中以不同视角绘制两个直径相等的圆管相交的图形。
全部4个子窗口绘制效果如图28-2所示。
图28-1曲面绘制效果图二、预备知识2.1 MATLAB绘图功能简介MA TLAB软件提供了丰富的图形表达功能，包括常用的二维图形和三维图形。
其中，各种二维图形近30种，三维图形20多种。
应用MA TLAB除了能作一般的曲线、散点图、条形图等，还能绘制流线图、三维矢量图等工程实用图形。
下面我们介绍一些基本的二维和三维绘图函数。
2.2 二维图形的绘制二维图形是将平面坐标上的数据点连接起来的平面图形。
可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。
二维图形的绘制是其他绘图操作的基础。
2.2.1绘制二维曲线的plot函数在MATLAB中，plot函数是最简单、最基本而且应用最为广泛的线性绘图函数，利用它可以在二维平面上生成线段、曲线和参数方程曲线等的函数图形。
matlab三维绘图命令和演示
三维绘图1三维绘图指令2基本XYZ 立体绘图命令●mesh 和plot 是三度空间立体绘图的基本命令，mesh 可画出立体网状图，plot 则可画出立体曲面图，两者产生的图形都会依高度而有不同颜色。
下列命令可画出由函数形成的立体网状图:x=linspace(-2,2,25);%在x 轴上取25点 y=linspace(-2,2,25);%在y 轴上取25点[xx,yy]=meshgrid(x,y);%xx 和yy 都是25x25的矩阵zz=xx.*exp(-xx.^2-yy.^2);%计算函数值，zz 也是21x21的矩阵 mesh(xx,yy,zz);%画出立体网状图● surf 和mesh 的用法类似：x=linspace(-2,2,25);%在x 轴上取25点y=linspace(-2,2,25);%在y轴上取25点[xx,yy]=meshgrid(x,y);%xx和yy都是25x25的矩阵zz=xx.*exp(-xx.^2-yy.^2);%计算函数值，zz也是25x25的矩阵surf(xx,yy,zz);%画出立体曲面图●peaks为了方便测试立体绘图，MATLAB提供了一个peaks函数，可产生一个凹凸有致的曲面，包含了三个局部极大点及三个局部极小点，其方程式为：要画出此函数的最快方法即是直接键入peaks：peaksz=3*(1-x).^2.*exp(-(x.^2)-(y+1).^2)-10*(x/5-x.^3-y.^5).*exp(-x.^2-y.^2)-1/3*exp(-(x+1).^2-y.^2)●我们亦可对peaks函数取点，再以各种不同方法进行绘图。
meshz可将曲面加上围裙：[x,y,z]=peaks;meshz(x,y,z);●waterfall可在x方向或y方向产生水流效果：[x,y,z]=peaks;waterfall(x,y,z);●下列命令产生在y方向的水流效果：[x,y,z]=peaks;waterfall(x',y',z');●meshc同时画出网状图与等高线：[x,y,z]=peaks;meshc(x,y,z);●surfc同时画出曲面图与等高线：[x,y,z]=peaks;surfc(x,y,z);●contour3画出曲面在三度空间中的等高线：contour3(peaks,20);●contour画出曲面等高线在XY平面的投影：contour(peaks,20);●plot3可画出三度空间中的曲线：t=linspace(0,20*pi,501);plot3(t.*sin(t),t.*cos(t),t);亦可同时画出两条三度空间中的曲线：t=linspace(0,10*pi,501);plot3(t.*sin(t),t.*cos(t),t,t.*sin(t),t.*cos(t),-t);3三维绘图的主要功能绘制三维线图绘制等高线图绘制伪彩色图绘制三维网线图?绘制三维曲面图、柱面图和球面图?绘制三维多面体并填充颜色（一）三维线图plot3?——?基本的三维图形指令调用格式：plot3(x,y,z)?——?x,y,z是长度相同的向量plot3(X,Y,Z)?——?X,Y,Z是维数相同的矩阵plot3(x,y,z,s)?——?带开关量plot3(x1,y1,z1,’s1’,?x2,y2,z2,’s2’,?…)二维图形的所有基本特性对三维图形全都适用。
