正压通风吹扫系统是一种常用的工业除尘系统，其工作原理是通过送风机将空气或气体压缩，使其自然流动或通过管道流向工作场所，然后通过喷嘴或喷枪喷洒到被除尘物体上，将灰尘和污染物吹离被清洁的表面，并经过管道或风机排除。
系统的控制主要包括三个方面：传感器、控制器和执行器。
一、传感器通常可以分为位移传感器、流量传感器和压力传感器等。
位移传感器主要用于检测物体位置、运动和形态变化，以便进行精确操作。
流量传感器常常用于检测流体的流速、流量和压力等信息，以调节风压和喷口的液体量。
压力传感器通常用于监测通风系统的压力，以保证系统的正常工作。
二、控制器是一个重要的控制装置，可以收集与处理传感器传来的信息，将其转化为相应的控制信号，控制空气在系统中的流动方向、速度和流量等。
通常有集中控制器和分布式控制器两种形式。
三、执行器主要包括电动执行器、气动执行器等。
电动执行器通常用于控制风扇或风门的启停，以调节空气的流量和方向。
气动执行器则通常用于控制气体流动管道的开关及液体喷头的伸缩等操作。
总之，正压通风吹扫系统的控制是一个综合性的过程，需要传感器、控制器和执行器等组成一个完整的控制系统，以确保系统正常工作并保证清洁环境。
通过一个良好的控制系统，可以使系统更加智能化，提高自动化程度和工作效率，减少人工干预。
同时，还可以实现对系统状态的实时监控和调整，以判断系统运行是否正常。
一种典型正压通风吹扫系统工作原理和控制研究
一种典型正压通风吹扫系统工作原理和控制研究正压通风吹扫系统是一种重要的工业通风设备，主要用于清除空气中的有害气体和颗粒物，保持工作环境清洁和安全。
其工作原理和控制研究对提高通风系统的效率和安全性具有重要意义。
本文将就一种典型正压通风吹扫系统的工作原理和控制进行研究和探讨。
一、正压通风吹扫系统工作原理1.系统组成正压通风吹扫系统主要由通风机、过滤器、管道和出风口等组成。
通风机是系统的核心部件，通过其排气能力将外界新鲜空气吹入室内，形成正压通风。
过滤器主要用于清除空气中的颗粒物和有害气体，保证吹入室内的空气清洁。
管道和出风口则用于输送和散布清洁空气到各个工作区域。
2.工作原理正压通风吹扫系统的工作原理主要是依靠通风机的排气能力，将外界新鲜空气通过过滤器吹入室内，形成相对于室外的正压环境。
当空气中存在有害气体或颗粒物时，这些物质会受到正压的作用，被迫排向室外，从而保持室内空气的清洁和安全。
3.优势和适用范围正压通风吹扫系统相比于负压通风系统具有操作简单、安装成本低、能耗小等优势，因此在一些工业生产场所和实验室等需要清洁空气环境的地方得到广泛应用。
尤其在化工、制药、印刷等行业，正压通风吹扫系统更是成为了必备的通风设备。
1.控制策略正压通风吹扫系统的控制策略主要包括:自动控制和手动控制。
自动控制可以根据空气质量传感器的反馈信号，调节通风机的排风量和过滤器的工作状态，以保证室内空气的清洁和安全。
手动控制则需要操作员根据实际情况进行调节，灵活性较大，但操作相对繁琐。
在实际应用中，一般会采用自动控制和手动控制相结合的方式，以保证系统的稳定性和灵活性。
2.控制系统正压通风吹扫系统的控制系统主要由传感器、执行机构和控制器等组成。
传感器负责采集室内外空气的质量和压力等参数，控制器则根据传感器的反馈信号调节通风机和过滤器等设备的工作状态，执行机构则是根据控制器的指令来控制设备的运行。
为提高正压通风吹扫系统的工作效率和节能性，控制策略的优化显得尤为重要。
一种典型正压通风吹扫系统工作原理和控制研究

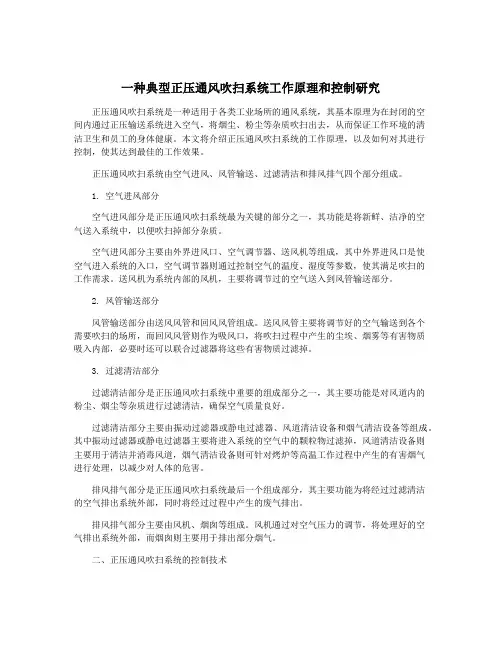

一种典型正压通风吹扫系统工作原理和控制研究正压通风吹扫系统是一种适用于各类工业场所的通风系统，其基本原理为在封闭的空间内通过正压输送系统进入空气，将烟尘、粉尘等杂质吹扫出去，从而保证工作环境的清洁卫生和员工的身体健康。
本文将介绍正压通风吹扫系统的工作原理，以及如何对其进行控制，使其达到最佳的工作效果。
正压通风吹扫系统由空气进风、风管输送、过滤清洁和排风排气四个部分组成。
1. 空气进风部分空气进风部分是正压通风吹扫系统最为关键的部分之一，其功能是将新鲜、洁净的空气送入系统中，以便吹扫掉部分杂质。
空气进风部分主要由外界进风口、空气调节器、送风机等组成，其中外界进风口是使空气进入系统的入口，空气调节器则通过控制空气的温度、湿度等参数，使其满足吹扫的工作需求。
送风机为系统内部的风机，主要将调节过的空气送入到风管输送部分。
2. 风管输送部分风管输送部分由送风风管和回风风管组成。
送风风管主要将调节好的空气输送到各个需要吹扫的场所，而回风风管则作为吸风口，将吹扫过程中产生的尘埃、烟雾等有害物质吸入内部，必要时还可以联合过滤器将这些有害物质过滤掉。
3. 过滤清洁部分过滤清洁部分是正压通风吹扫系统中重要的组成部分之一，其主要功能是对风道内的粉尘、烟尘等杂质进行过滤清洁，确保空气质量良好。
过滤清洁部分主要由振动过滤器或静电过滤器、风道清洁设备和烟气清洁设备等组成。
其中振动过滤器或静电过滤器主要将进入系统的空气中的颗粒物过滤掉，风道清洁设备则主要用于清洁并消毒风道，烟气清洁设备则可针对烤炉等高温工作过程中产生的有害烟气进行处理，以减少对人体的危害。
排风排气部分是正压通风吹扫系统最后一个组成部分，其主要功能为将经过过滤清洁的空气排出系统外部，同时将经过过程中产生的废气排出。
排风排气部分主要由风机、烟囱等组成。
风机通过对空气压力的调节，将处理好的空气排出系统外部，而烟囱则主要用于排出部分烟气。
二、正压通风吹扫系统的控制技术为了使正压通风吹扫系统能够达到最佳的工作效果，需要通过控制技术对其进行优化。
一种典型正压通风吹扫系统工作原理和控制研究

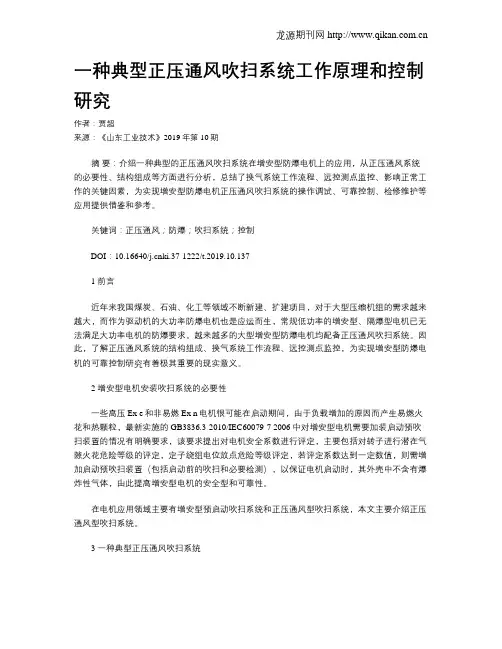

一种典型正压通风吹扫系统工作原理和控制研究作者：贾超来源：《山东工业技术》2019年第10期摘要：介绍一种典型的正压通风吹扫系统在增安型防爆电机上的应用，从正压通风系统的必要性、结构组成等方面进行分析，总结了换气系统工作流程、远控测点监控、影响正常工作的关键因素，为实现增安型防爆电机正压通风吹扫系统的操作调试、可靠控制、检修维护等应用提供借鉴和参考。
关键词：正压通风；防爆；吹扫系统；控制DOI：10.16640/ki.37-1222/t.2019.10.1371 前言近年来我国煤炭、石油、化工等领域不断新建、扩建项目，对于大型压缩机组的需求越来越大，而作为驱动机的大功率防爆电机也是应运而生，常规低功率的增安型、隔爆型电机已无法满足大功率电机的防爆要求。
越来越多的大型增安型防爆电机均配备正压通风吹扫系统。
因此，了解正压通风系统的结构组成、换气系统工作流程、远控测点监控，为实现增安型防爆电机的可靠控制研究有着极其重要的现实意义。
2 增安型电机安装吹扫系统的必要性一些高压Ex e和非易燃Ex n电机很可能在启动期间，由于负载增加的原因而产生易燃火花和热颗粒，最新实施的GB3836.3-2010/IEC60079-7 2006中对增安型电机需要加装启动预吹扫装置的情况有明确要求，该要求提出对电机安全系数进行评定，主要包括对转子进行潜在气隙火花危险等级的评定，定子绕组电位放点危险等级评定，若评定系数达到一定数值，则需增加启动预吹扫装置（包括启动前的吹扫和必要检测），以保证电机启动时，其外壳中不含有爆炸性气体，由此提高增安型电机的安全型和可靠性。
在电机应用领域主要有增安型预启动吹扫系统和正压通风型吹扫系统，本文主要介绍正压通风型吹扫系统。
3 一种典型正压通风吹扫系统（1）结构组成。
本文介绍一种典型的正压通风吹扫系统MiniPurge-D758，该系统主要由控制单元和泄压单元两部分组成。
控制单元主要负责控制压缩气体的供给，包括确认吹扫流量/压力和时间。
正压送风系统工作原理
正压送风系统工作原理

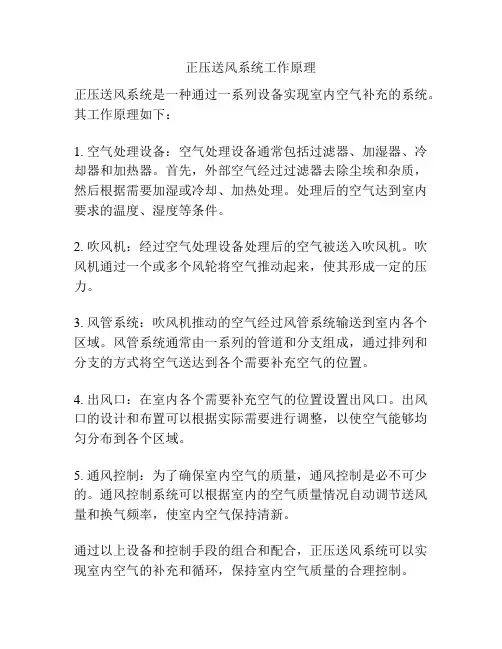

正压送风系统是一种通过一系列设备实现室内空气补充的系统。
其工作原理如下：
1. 空气处理设备：空气处理设备通常包括过滤器、加湿器、冷却器和加热器。
首先，外部空气经过过滤器去除尘埃和杂质，然后根据需要加湿或冷却、加热处理。
处理后的空气达到室内要求的温度、湿度等条件。
2. 吹风机：经过空气处理设备处理后的空气被送入吹风机。
吹风机通过一个或多个风轮将空气推动起来，使其形成一定的压力。
3. 风管系统：吹风机推动的空气经过风管系统输送到室内各个区域。
风管系统通常由一系列的管道和分支组成，通过排列和分支的方式将空气送达到各个需要补充空气的位置。
4. 出风口：在室内各个需要补充空气的位置设置出风口。
出风口的设计和布置可以根据实际需要进行调整，以使空气能够均匀分布到各个区域。
5. 通风控制：为了确保室内空气的质量，通风控制是必不可少的。
通风控制系统可以根据室内的空气质量情况自动调节送风量和换气频率，使室内空气保持清新。
通过以上设备和控制手段的组合和配合，正压送风系统可以实现室内空气的补充和循环，保持室内空气质量的合理控制。
正压送风系统工作原理
正压送风系统工作原理正压送风系统是一种广泛应用于工业生产和建筑通风领域的空气输送系统。
它通过一定的工作原理，将空气从一个地方输送到另一个地方，以实现通风、降温、除尘等目的。
正压送风系统的工作原理主要包括空气产生、输送和分配三个方面。
首先，正压送风系统的空气产生部分通常由风机、空气处理设备和空气净化设备组成。
风机是正压送风系统的核心设备，它通过旋转叶片产生气流，将空气吸入并压缩后送出。
空气处理设备则可以根据需要对空气进行加热、降温、除湿等处理，以满足不同场合的需求。
空气净化设备则可以对空气中的灰尘、异味等有害物质进行过滤和清洁，确保送出的空气质量符合要求。
其次，正压送风系统的空气输送部分主要包括管道、阀门和风口等设备。
管道是空气输送的通道，通常由金属或塑料管道构成，其内部光滑，阻力小，能够有效减少空气输送过程中的能量损失。
阀门则可以根据需要对空气流量进行调节和控制，以满足不同场合的需求。
风口则是空气从管道中输出的地方，通常设计成不同形状和结构，以适应不同的送风要求。
最后，正压送风系统的空气分配部分主要包括风口、风幕和风帘等设备。
风口是将空气从管道中输出到室内或室外的设备，通常根据送风要求设计成不同形状和结构，以实现不同的送风效果。
风幕和风帘则是利用空气流动产生的屏障效应，阻挡室内外空气的交换，以实现空气分区和节能降耗的目的。
总的来说，正压送风系统通过空气产生、输送和分配三个方面的工作原理，可以实现对空气的有效输送和利用，满足不同场合的通风、降温、除尘等需求。
在实际应用中，可以根据具体情况选择合适的设备和工艺，以实现最佳的送风效果和节能降耗的目的。
一种典型正压通风吹扫系统工作原理和控制研究
一种典型正压通风吹扫系统工作原理和控制研究
正压通风吹扫系统是一种常见的用于清洁建筑物内部空气的系统，其工作原理是通过正压风机将新鲜空气推送到室内，同时通过出风口将污浊的室内空气排出。
这种系统由以下主要组成部分组成：风机、送风管道、出风口、回风管道和控制系统。
工作原理：
1. 风机产生正压：风机是整个系统的核心组件，其作用是产生足够的正压力，将新鲜空气推送到室内。
风机选择应根据建筑物的大小和需要清洁的空气容积来决定。
2. 送风管道和出风口：新鲜空气由风机通过送风管道输送到室内。
送风管道布置在建筑物中各个房间内，以确保新鲜空气均匀分布。
出风口位于墙壁或天花板上，以便将污浊的空气排出室外。
3. 回风管道：回风管道用于收集并将污浊的室内空气输送到风机处。
这些管道通过墙壁或天花板布置，以确保污浊空气有效地被吸入回风系统。
控制系统：
正压通风吹扫系统的控制系统用于监测和控制整个系统的运行。
通常，控制系统包括温度、湿度、空气质量和压力等传感器，以及电控开关和调节阀等控制元件。
控制系统的主要任务是监测室内的环境参数，并根据设定的阈值进行相应的调节。
当室内温度超过设定值时，控制系统可以自动减小风机的功率或关闭送风口，以避免温度过高。
控制系统还可以根据室内空气质量传感器的数据，自动调整风机的运行速度，以确保室内空气质量达到预定标准。
控制系统还可以根据建筑物的使用情况和时间表，设定不同的工作模式和运行时间。
在人员密集的时段，控制系统可以将风机的功率增加，提供更多的新鲜空气。
而在无人时段，控制系统可以将风机的功率降低，以节约能源。
总结：。
正压除尘系统工作原理
正压除尘系统工作原理# 正压除尘系统工作原理## 1. 引言你有没有想过，在那些灰尘漫天的工厂车间或者一些容易产生粉尘的场所，空气怎么就能够保持相对清洁呢？这可就多亏了正压除尘系统啦。
今天呢，咱们就来好好扒一扒正压除尘系统工作的原理，让你对这个在环保和工业生产中都非常重要的系统有个透彻的了解。
这篇文章咱们会从它的基本概念说起，详细讲讲它是怎么运行的，在生活和工业里都用在哪，还有大家常见的一些误解之类的内容。
## 2. 核心原理2.1基本概念与理论背景正压除尘系统啊，简单来说，就是靠产生正压来实现除尘功能的系统。
这理论基础呢，其实就是利用压力差让含尘的空气按照我们想要的方向流动。
它的发展历程也是随着工业发展慢慢完善起来的。
以前啊，工厂里粉尘污染严重，人们就开始想办法，从最开始简单的通风，到后来逐渐形成了这种专门的正压除尘系统。
这个系统里最核心的概念就是正压，说白了，就是比周围环境压力高的压力状态。
就像咱们吹气球，吹进去气之后，气球里面的压力比外面大，这个就是正压的一种很简单的类比。
2.2运行机制与过程分析正压除尘系统的工作过程还挺有意思的。
首先呢，有一个风机，这个风机就像一个大力士，它呼呼地把外面干净的空气给吸进来，然后通过管道输送到需要除尘的区域。
这时候，这个区域因为不断有干净空气被风机送进来，压力就会升高，变成正压状态。
那些含尘的空气呢，就像被驱赶的小喽啰，在正压的作用下，只能顺着专门设计好的通道往排尘的地方跑。
比如说，在一个面粉加工厂，风机把外面干净的空气送到车间里，车间里正压了，面粉粉尘就被挤着往除尘设备那边去了。
这个过程里，在含尘空气通往排尘处的途中，还有一些过滤装置，像滤网啊什么的。
这些滤网就像是一个个小卫士，把灰尘都给拦住，只让干净的空气通过。
这样，经过一系列的过程，有正压的推动，还有过滤装置的拦截，灰尘就被除掉了，车间里就能保持比较干净的空气环境啦。
## 3. 理论与实际应用3.1日常生活中的实际应用在咱们日常生活里，正压除尘系统也有很多用武之地呢。
