2018秋九年级物理上册 第5章 欧姆定律综合测试习题
欧姆定律练习题(含答案)经典全
可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。
闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。
故答案为：C。
【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。
线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

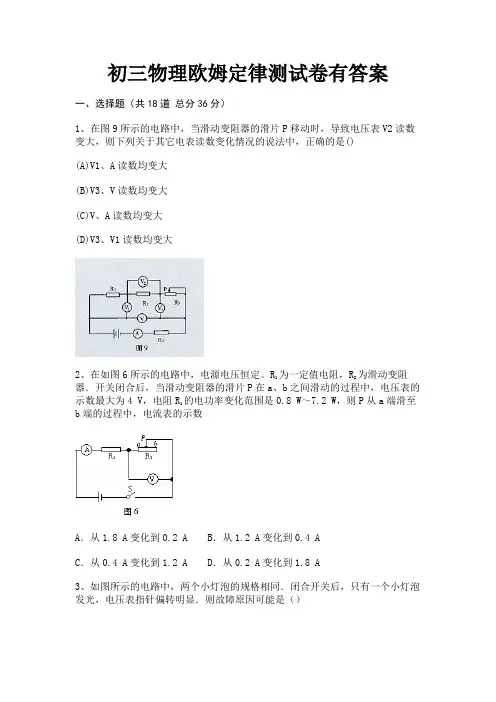

初三物理欧姆定律测试卷有答案(含解析)
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、在图9所示的电路中，当滑动变阻器的滑片P移动时，导致电压表V2读数变大，则下列关于其它电表读数变化情况的说法中，正确的是()(A)V1、A读数均变大(B)V3、V读数均变大(C)V、A读数均变大(D)V3、V1读数均变大2、在如图6所示的电路中，电源电压恒定。
R1为一定值电阻，R2为滑动变阻器．开关闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数A．从1.8 A变化到0.2 A B．从1.2 A变化到0.4 AC．从0.4 A变化到1.2 A D．从0.2 A变化到1.8 A3、如图所示的电路中，两个小灯泡的规格相同．闭合开关后，只有一个小灯泡发光，电压表指针偏转明显．则故障原因可能是（）A.短路B.断路C.短路D.断路4、如1图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如2图所示，下列说法不正确的是（）A．电源电压是9VB．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V5、在图所示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
一段时间后，两灯中有一灯熄灭，三个电表中只有一个电表的示数变小，则下列判断中正确的是（）A一定是电流表A1的示数变小、灯L1熄灭。
B可能是电流表A1的示数变小、灯L2熄灭。
C可能是电流表A2的示数变小、灯L2熄灭。
D一定是电流表A2的示数变小、灯L1熄灭。
6、（2018•玉林）为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。
初三物理欧姆定律测试卷有答案(高分练习)
初三物理欧姆定律测试卷有答案一、选择题（共18道总分36分）1、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A的示数变大，电压表V2示数变小B．电流表A的示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变小2、如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A1测的是灯L2的电流3、如图所示的电路中，开关S闭合后，电压表Vl 、V2的读数分别为6V、4V．则电阻R1与R2的阻值之比是（）A．3：2 B．2：3 C．2：1 D．1：24、如图所示电路中，电源电压恒不变，R1=3R2，开关S断开时电流表示数和开关S闭合时电流表示数之比为（）A．1：1B．2：3C．3：2D．3：15、如图2所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是A．电压表示数变大，灯变亮B．电压表示数变小，灯变亮C．电压表示数变小，灯变暗D．电压表示数变大，灯变暗6、如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（）A.电阻R短路B.电阻R短路C.灯L断路D.灯L短路7、如图所示电路，已知R1=R2=30Ω，电源电压恒为6V，电流表A1、A2所选用的量程都为0～0.6A，当开关S闭合前后，下列判断正确的是（）A．A1可能烧坏，A2不会烧坏B．A2可能烧坏，A1不会烧坏C．A1、A2都可能烧坏D．A1、A2都不会烧坏8、如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数.若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A.灯L短路B.灯L断路C.变阻器R短路D.变阻器R断路9、在如图所示电路中，闭合开关S后，在滑片P向右滑动过程中，各电表示数变化正确的是（）A．A1、A3示数不变，A2、V示数变小B．A1、V示数不变，A2、A3示数变大C．A1、A2、V示数不变，A3示数变小D．A2、V示数不变，A1示数变小，A3示数变大10、对电流跟电压和电阻之间的关系进行了大量实验研究并得出规律科学家是（）A．欧姆B．安培C．伏特D．库仑11、（2019湖南湘西州）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A．电压表示数变大B．总电流变小C．总电阻不变D．R2的电阻变大12、可用理想电压表V、理想电流表A、变阻器R以及开关S和导线等器材来测量某一电源E的电压和内阻．下面给出了4个电路图，图中+、一代表电源的正、负极和电表的正负接线柱．正确的电路图是()．13、如图所示是电阻甲和乙的I—U图像，下列说法中正确的是A.电阻甲和乙都是阻值不变的电阻B.当乙两端电压为2V时，R乙=5ΩC.甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2VD.甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W14、在"探究电流与电压的关系"的实验中，分别用R1,R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图象，从图中可以看出R1、R2的大小关系为A. R1＞R2B. R1＜R2C. R1=R2D.不能确定15、(2018·眉山)如图所示,电源电压保持不变,闭合开关S后,两灯都能正常工作,灯L1、L2的电阻之比为R1∶R2=1∶2,此时甲、乙两电表的示数之比为( )A.2∶1B.1∶2C.3∶2D.2∶316、如何利用阻值已知的电阻R和一只电流表或一只电压表，测出未知电阻Rx 的阻值，几个同学分别设计了如图所示的四种电路，其中可行的方法有（电源电压未知）A．（1）（3）B．（2）（3）C．（2）（4）D．（1）（4）17、在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图5甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是A.电流表和电压表都被损坏B.电流表损坏，电压表示数为零C.电流表示数为零，电压表有示数D.电流表损坏，电压表有示数18、如图是李江同学为测量小灯泡电阻而连的电路，有关该实验的以下说法错误的是A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表的示数的不同而不同D．在如图位置闭合开关后，向左移动滑动变阻器的滑片小灯泡变亮二、填空题（共10道总分30分）19、如图1所示电路中，电源电压恒定。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

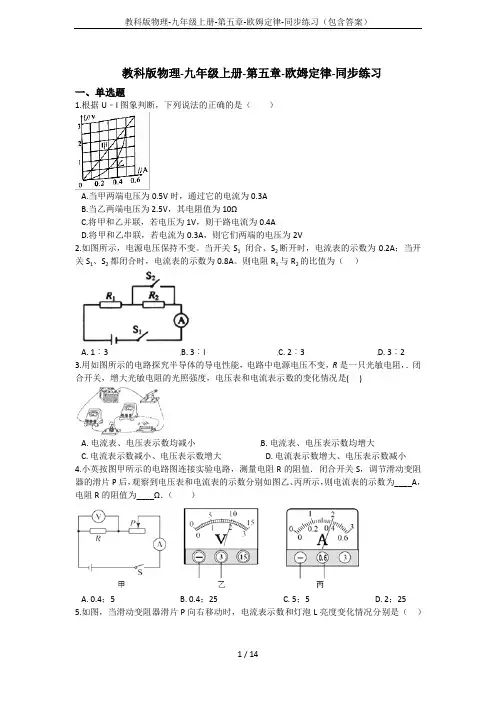

教科版物理-九年级上册-第五章-欧姆定律-同步练习(包含答案)
教科版物理-九年级上册-第五章-欧姆定律-同步练习一、单选题1.根据U﹣I图象判断，下列说法的正确的是（）A.当甲两端电压为0.5V时，通过它的电流为0.3AB.当乙两端电压为2.5V，其电阻值为10ΩC.将甲和乙并联，若电压为1V，则干路电流为0.4AD.将甲和乙串联，若电流为0.3A，则它们两端的电压为2V2.如图所示，电源电压保持不变。
当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。
则电阻R1与R2的比值为（）A. 1︰3B. 3︰lC. 2︰3D. 3︰23.用如图所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，．闭合开关，增大光敏电阻的光照强度，电压表和电流表示数的变化情况是( )A. 电流表、电压表示数均减小B. 电流表、电压表示数均增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小4.小英按图甲所示的电路图连接实验电路，测量电阻R的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为____A，电阻R的阻值为____Ω．（）A. 0.4；5B. 0.4；25C. 5；5D. 2；255.如图，当滑动变阻器滑片P向右移动时，电流表示数和灯泡L亮度变化情况分别是（）A. 变小不变B. 变大不变C. 不变变亮D. 变大变暗6.如图甲所示，是电阻R1、R2的U﹣I图象，小枫利用R1、R2两个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.4A，则下列说法正确的是（）A. 电路中R1的电流为0.4AB. 电路中电压表的示数为2VC. 电路中R1的电压为4VD. R2的电流和它两端的电压成正比7.小强在中国科技馆的“科技与生活”展区，看了“光敏电阻”的展品。
得知光敏电阻随光照强度的增大阻值减小,于是他设计了如图所示的电路，电源电压不变，R1为光敏电阻，R2为定值电阻，闭合开关S，当照射到R1上的光线减弱时，下列判断中正确的是（）A. 电流表示数增大B. 电压表示数减小C. 电阻R1两端电压减小D. 电路消耗的总功率增大8.某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如乙所示，已知R0为定值电阻，电源电压恒定不变.用此仪器检测天然气是否泄漏时，若仪器正常工作，则下列判断正确的是( )A. 天然气浓度增大时，电压表示数变小B. 天然气浓度减小时，电流表示数变大C. 天然气浓度增大时，电路消耗的总功率变小D. 无论天然气浓度怎样变化，电压表与电流表示数的比值不变二、多选题9.如图所示电路中，电源电压不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A. 电流表的示数变小B. 电流表的示数不变C. 电压表的示数变大D. 电压表的示数不变10.如图所示的电路中，电源电压保持不变.R 1 为滑动变阻器，R 2 、R 3 为定值电阻.闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V 1 、V 2 示数变化的大小分别为ΔU 1 、ΔU 2 ，电流表示数变化的大小为ΔI.下列判断正确的是（）A. ΔU 2 大于ΔU 1B. 的差值等于R 2C. R 2 和R 3 消耗的电功率的和增加了ΔU 2 ΔID. 电压表V 1 示数变小、电压表V 2 示数变大，电流表示数变大11.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻R x阻值的电路是（）A. B. C. D.12.如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A. 电流表A1示数变小，电压表V示数变小B. 电流表A2示数变大，电压表V示数变大C. 电压表V的示数与电流表A1示数的比值变大D. 电压表V的示数与电流表A2示数的比值变大13.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A. 电压表示数变大，电流表示数变大B. 电压表示数变小，电流表示数变小C. 电压表示数变大，电流表示数变小D. 电压表与电流表示数的比值不变14.在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻R x阻值的电路是（）A. B.C. D.三、填空题15.如图所示的电路中，R1大于R2，电源电压保持不变．当开关S从闭合到断开时，电路中电流表A1的示数将________，电压表V的示数将________（均选填“增大”、“不变”或“减小”）．16.伏安法测电阻的原理是________ ，其方法是用________ 测出待测电阻两端的电压，用________ 测出通过待测电阻的电流，再计算待测电阻的阻值．17.现有“10Ω，1A”和“15Ω，0.6A”两个电阻，若把这两个电阻串联入电路中，电路中的最大电流是________ A，电源电压最大是________ V；若把这两个电阻并联入电路中，干路中的最大电流________ A．18.在图所示的电路中，电源电压保持不变。

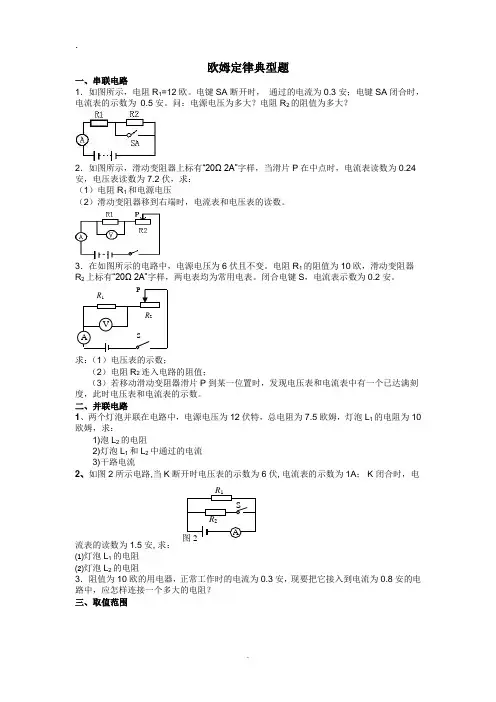

九年级物理欧姆定律专题练习(附标准答案)
欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S ，电流表示数为0.2安。
求：（1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图2所示电路,当K 断开时电压表的示数为6伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, 求： ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？ 三、取值范围R 1SR 2 P V A图2SR 2R 1A1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
物理九年级上册 第五章 第1节 欧姆定律 同步测试题
物理九年级上册第五章第1节欧姆定律同步测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示，是一个检测天然气泄漏的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度的增大而减小．则A．天然气浓度增大，电流表示数变小B．天然气浓度减小，电压表示数变大C．天然气浓度增大，电路消耗的总功率变大D．天然气浓度减小，电压表与电流表示数的比值变小2 . 小明和小丽用电流表测量电路中的电流，小明接入电路中的是0～0.6A量程，而小丽却按照0～3A量程读得测量值为2.4A，则实际测得的电流应该是A．1.2A B．4.8AC．0.12A D．0.48A3 . 如图所示，是电位器结构示意图．电阻片R的两端分别与接线端A、C相连，滑动片P的一端通过转轴O 与接线端B相连，另一端与电阻片R接触良好，并能绕转轴O在电阻片R上滑动．电阻片R的总电阻为10Ω，当滑动片P位于图示的位置时，接线端B、C间的电阻为6Ω，将电位器A、B两个接线柱分别接在电压为2.4V的电源两端．则A．接线端B、C间的电压应为2.4VB．电位器消耗的电功率为1.44WC．通过A、B间电阻的电流为0.4AD．滑动片P逆时针向C端滑动，接入电路中的电阻变小4 . 把“220 V40 W”和“220 V60 W”的两盏灯串联起来后再接入照明电路中，两盏灯的亮度都变暗，这是因为（）A．灯泡的额定电压都变小了B．灯泡的额定功率都变小了C．加在两只灯泡上的电压都小于它们的额定电压D．灯泡灯丝的电阻变大了5 . 如图所示电路，电源电压保持不变，当S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为9V．若两端R1、R2电压分别为U1、U2，则（）A．R2两端的电压可能是3V B．电压表左侧导线接的是电压表的负接线柱C．两个开关同时闭合时，有U1：U2=1：2 D．若R1=6Ω，则R2=12Ω6 . 如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．2.6A 0.52A B．0.52A 2.08AC．2.08A 0.52A D．0.52A 2.6A7 . 如图所示，电源电压恒为12V，L1上标有“3V 3W”字样，当闭合S1，将S2拨至a处，滑动变阻器的滑片移至中点处，L1正常发光，电路的总功率为P1；将滑片移至最右端，S2拨至b时，L2恰好正常发光，此时电流表的示数为0.5A，电路的总功率为P2，忽略温度对灯丝电阻的影响，下列说法正确的是（）A．滑动变阻器的最大电阻为9ΩB．P1：P2=1：2C．L2的额定功率为1.5W D．L2正常发光时电阻为3Ω8 . 楼道中的一盏白炽灯，使用几年后，小明发现它的灯丝变细了，跟灯丝变细前相比，下列有关说法正确的是A．灯丝的电阻变小了B．灯泡两端的电压不变C．通过灯丝的电流变大了D．灯泡的实际功率变大了9 . 对同一根导线，下列方法中能改变电阻大小的是（不考虑温度对电阻的影响）（）A．将导线拉长变细B．增大通过导线的电流C．增大导线两端的电压D．减小通过导线的电流10 . 如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。
初三物理欧姆定律专项综合练习题(含答案)
初三物理欧姆定律专项综合练习题（含答案）一、选择题1．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示，下列说法正确的（）A. 电阻R1的阻值为20ΩB. 滑片P移到b端时，R2两端的电压为6VC. 滑片P移到a端时，R1消耗的功率为0.2WD. 当滑片P移到中点时，通过R1的电流为0.3A【答案】 D【解析】【解答】图像是串联电路，根据乙图，当滑片在b端时，电压表示数最大为6V，则电源电压为6V，电压表测量R1的电压，R2两端电压为0，B不符合题意；当滑片在a 端，电压表示数最小，此时电压表为2V，滑动变阻器分压4V，滑变电阻为最大，电阻为20Ω，根据U1:U2=R1:R2，R1的阻值为10Ω，A不符合题意；滑片P在a端时，R1分压最小，为2V，此时R1的电功率为，C不符合题意；滑片P在中点时，电阻为10Ω，此时电路中的电流为， D符合题意。
故答案为：D.【分析】结合电压和滑动变阻器变化的图像，分析在不同电阻时对应不同电压，利用欧姆定律可以计算电流的大小，根据电压和电阻计算电功率的大小。
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。
物理教科版九年级上第五章 《欧姆定律》单元测试
物理教科版九年级上《欧姆定律》单元测试[测试范围：第五章时间：90分钟分值：100分]一、填空题（共20分，每空1分）1.德国物理学家欧姆经过大量的实验研究，得出了电流与电压、电阻的关系：导体中的电流，跟导体两端的电压成，跟导体的电阻成。
这就是著名的欧姆定律。
2.电阻串联相当于增加了电阻的，所以总电阻比任何一个分电阻都大；电阻并联相当于增加了电阻的，所以总电阻比任何一个分电阻都小。
3.将某导体接在电源电压为6 V的电路中，通过导体的电流是0.5 A，可知该导体的电阻是Ω。
当它两端电压是0 V时，它的电阻为Ω。
4.由于导线的电阻非常，若将导线直接接在电源两极，根据欧姆定律可知，电源电压一定，电路中电流就非常，这样容易烧坏电源和导线，甚至引起火灾，安装电路时，要防止此类事故的发生。
5.明明想设计一个地震自动报警器，于是他找来一个电铃，其阻值是5 Ω，从其铭牌可知电铃正常工作时的电压是3 V。
但明明手边现有的电源电压是9 V，要把这个电铃接在这个电源上，并使电铃正常工作，应给它联一个Ω的电阻。
6.如图1甲所示是电阻R和灯泡L的I－U图像。
由图可知，电阻R的阻值是Ω。
将电阻R和灯泡L 接在图乙所示电路中，开关S闭合后，电流表的示数为0.3 A，则电源电压为V。
图1图27.把一根阻值为16 Ω的粗细均匀的电阻丝弯成一个圆环，并以如图2所示的方式将A、B两点接入电路，则该圆环在电路中的总电阻可以看作弧AB的电阻和弧ACB的电阻联的总电阻，其总电阻为Ω。
8.如图3所示，闭合开关S，两电流表示数之比为5∶3，则R1与R2两端的电压之比U1∶U2＝，电阻之比R1∶R2＝。
图39.如图4所示是大型电子地磅的电路图。
当称重物时，在压力的作用下，滑片P向下端滑动，变阻器接入电路的电阻，电流表的示数。
（均选填“变大”“变小”或“不变”）图410.现把“6 Ω 1 A ”和“10 Ω 0.5 A ”的两只定值电阻串联在电路中，在保证安全工作的情况下，电路中允许通过的最大电流是 A ，它们两端最大总电压为 V 。
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)
中考物理总复习《欧姆定律的综合计算》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________一、计算题1．电学实验中的电流表是由灵敏电流计G 改装而成，其改装电路如图甲所示，图乙为灵敏电流计的表盘，已知灵敏电流计的内阻为R g =10Ω，满偏电流为I g =3mA 。
（1）要想使改装后的电流表的量程为3A ，则g 0R R 的值为多大？（2）由于灵敏电流计的表盘刻度是均匀的，若将灵敏电流计的表盘刻度改标为电流表的表盘刻度，需要通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
请证明：通过干路电流I ′与通过灵敏电流计的电流I g '成正比。
2．如图所示为一种人体秤的工作原理示意图，电源电压恒定不变。
体重显示表是由电流表改装而成，定值电阻R 0起保护电路作用，其电阻值为10Ω。
在人体秤上不施加力时滑片P 在电阻R 的最上端，施加的力最大时滑片P 移至电阻R 的最下端。
已知人体秤测量范围0~100kg ，电路中电流变化范围0.1~0.6A ，求: (1)则电源电压为多大？ (2)滑动变阻器的最大值为多少？3．如图所示的电路中，电源电压不变，电阻R 1的阻值为20Ω 。
当断开开关S 1和S 2，闭合开关S 3时，电流表的示数为0.50A ；当断开开关S 2，闭合开关S 1、S 3是，电流表的示数为0.90A 。
求： (1)电阻R 2的阻值。
(2)断开开关S 1和S 3，闭合开关S 2时，加载电R 1两端的电压。
4．交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为9V，图中R1为酒精气体传感器，它的实质是一个电阻值随酒精气体浓度增大而减小的可变电阻，当酒精气体的浓度为0时，R1的阻值80Ω，电压表的示数为1V．求：（1）此时电路中的电流是多少？（2）R2的阻值是多少？（3）某驾驶员对着测试仪吹气10s，若电压表的示数达到3V，就表明驾驶员醉驾．此时酒精传感器R1的阻值多大？5．如图所示电路，电源电压恒定，滑动变阻器的规格为“30Ω 1A”。
