八、案例 1.平面控制测量案例
某铁路隧道为直线隧道，设计长度为L = 1136. 29m，洞外平
面控制设计为单导线，其布设如图。试确定测量等级并判定该设计 方案能否满足贯通的精度要求。
为四等水准测量，布设六个临时水准点。各测段水准路线长度、往
返测高差观测值及高程计算列于表中，试计算每千米水准测量高差 中数的偶然中误差mΔ，并估算mΔh。
往返测高差观测值及高程计算
点 号 实 测 高 往 测 -2.345 -6.299 P1 -19.326 P2 23.632 P3 17.423 P4 -27.576 P5 -9.048 P6 21.072 BM24-1 BM24 ∑ -1.288 -3.755 1.287 3.756 -1.2875 -3.7555 -21.074 21.073 567.292 566.0045 定测为 66.003m 断高为 0.0015m 9.045 -9.0465 546.219 27.580 -27.578 555.2655 -17.427 17.425 582.8435 -23.626 23.629 565.4185 19.322 -19.324 541.7895 差（ m） 返 测 2.347 6.302 平 均 高 差 （ m） -2.346 -6.3005 561.1135 高 程 （ m） 569.760 567.414 备 注 BM23 BM23-1 起算高程
D' E' B C A Y F' X
贯通面
D E B' C' F
（1）估算数据图解 ①A、F为导线的始、终点，亦为隧道洞口控制点。 ②以洞外导线的始点A做为坐标系原点，以隧道中线按里程 增加方向为X 轴正向，建立测量坐标系。在地形图上，各导线点

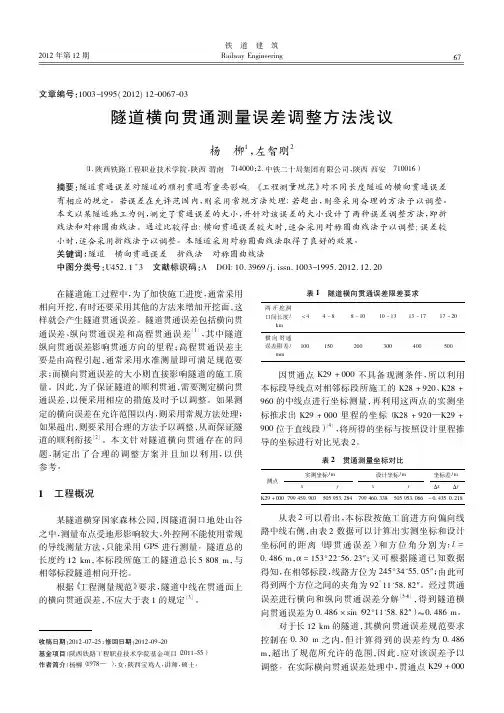

隧道横向贯通测量误差调整方法
隧道贯通测量误差预计方案
隧道贯通测量误差预计方案隧道进出口、斜井间贯通时，除进行洞外导线和洞外高程测量之外，还必须进行隧道洞内和进出口、斜井间的联系测量。
所以在进行贯通测量误差预计时，要考虑隧道进出口、斜井间的联系测量误差及隧道洞内测量误差的综合影响。
（一）测量方案简述工程要求水平重要方向x’上的容许偏差为0.3m,竖直方向上的容许偏差为0.05m.(1) 隧道洞外进口、斜井按B级GPS网进行测量，测量时采用美国产天宝5800GPS观测2个时段，每个时段测量1.5小时。
(2)定向测量尤溪隧道进口、斜井各采用几何定向。
1、对中误差当定向边边长d=400m时，仪器及棱镜的对中误差为：E C=E T=±1”。
2、测线前后两测回的平均值误差M平=±1/√2=±0.71”.则M定=±√M EC2+M ET2+M平=±√12+12+0.712=±1.58”3、洞内导线测量进口从洞口起始边GCPI140-GCPI119边开始，沿大里程方向闭合到秀村斜井的CPI140-3~CPI140-4边。
测角、测边采用日本产SOKKIA SET230R全站仪，角度测9个测回:每边往、返各测3个测回，一测回内读数误差不大于5mm,单程测回间较差不大于10mm,往测及返测边长化算到隧道平均高程面上水平距离（经气象和倾斜改正）后的互差，不得大于边长1/6000。
所有闭（附）合导线和支导线均有不同观测者独立测量两次，取两次测量的角度及边长平均值，并进行严密平差计算。
4、隧道洞外水准测量进口与秀村之间的水准测量按照洞外二等水准要求实测，自进口洞外水准点GCPI140到秀村斜井洞口水准点BM60进行往返观测单程路线长度27KM，同时采用美国Trimble电子水准仪和日本产Sokkia电子水准仪实测。
5、洞内水准测量采用苏-光自动安平水准仪往返观测，往返高差的较差不大于±4√L(L 为水准点间的长度，以km 为单位)。
水利工程隧洞贯通误差标准
水利工程隧洞贯通误差标准
一、水平贯通误差
水平贯通误差是指隧洞在水平方向上的贯通误差，一般不得超过±0.1m。
在贯通误差超出此范围时，应进行修正。
修正的方法可以是调整隧洞的施工参数、改变施工方法或者对隧洞进行局部修改等。
二、竖直贯通误差
竖直贯通误差是指隧洞在竖直方向上的贯通误差，一般不得超过±0.1m。
在贯通误差超出此范围时，应进行修正。
修正的方法可以是调整隧洞的施工参数、改变施工方法或者对隧洞进行局部修改等。
三、隧洞中线偏差
隧洞中线偏差是指隧洞的实际轴线与设计轴线之间的偏差。
一般规定，在隧洞长度或掘进深度小于1000m时，偏差不得超过±0.2m；在隧洞长度或掘进深度大于1000m时，偏差不得超过±0.3m。
如果偏差超出此范围，应采取措施进行修正。
四、隧洞断面误差
隧洞断面误差是指隧洞的实际断面与设计断面之间的偏差。
一般规定，在隧洞直径或宽度小于3m时，偏差不得超过±0.1m；在隧洞直径或宽度大于3m 时，偏差不得超过±0.15m。
如果偏差超出此范围，应采取措施进行修正。
五、相邻隧洞中线相对偏差
相邻隧洞中线相对偏差是指相邻两个隧洞的实际轴线相对于设计轴线的偏差。
一般规定，在相邻隧洞的距离小于100m时，相对偏差不得超过±0.15m；在相邻隧洞的距离大于100m时，相对偏差不得超过±0.2m。
如果相对偏差超出此范围，应采取措施进行修正。
隧道贯通误差测量报告
隧道贯通误差测量报告1、前言由于隧道施工测量过程中不可避免的误差，在实际隧道开挖贯通面处存在偏差。
隧道贯通面误差主要有三个方面：即沿隧道中线方向的长度偏差为纵向贯通误差；垂直于隧道中线的左右偏差为横向贯通误差；有两进出口端高程控制点分别测得贯通面同一点的高差为高程贯通误差，其中纵向及高程贯通误差对隧道正确贯通影响不大，目前隧道贯通误差主要为横向贯通误差。
2、编制依据(1) 《工程测量规范》(GB50026-2007(2) 《国家三、四等水准测量规范》(GB/T12897-2006)(3) 《公路隧道施工技术规范》(JTG F60-2009)3、工程概况标段内隧道共1座，为隧道，该隧道设计为分离式隧道。
隧道桩号范围为左线LK79+874 LK80+515路线总长为639m 右线RK79+880- RK80+490路线总长为610m隧道洞口段围岩级别为V级，洞身段为V级、W级、皿级，设置人行横洞1处。
双向四车道高速公路，隧道设计速度：80km/h。
4、贯通误差测量实测方案及误差规定（1）贯通误差测量实测方案隧道采用双洞单向开挖，由隧道左右洞出口向进口开挖，根据隧道左右洞进出口导线布设情况：左洞出口于Z4设站，以Z3-1定向，测量GPS控制点GD006即点GD006 1;右洞出口于Y4设站，以Y3-1定向，测量GPS控制点GD006即点GD006 2分别将GD006 1和GD006 GD006 2和GD006勺坐标、高程投影至线路中线及其垂直方向上，所得差值即为隧道纵向和横向误差，测得两组高程之差即为竖向贯通误差。
（2）误差规定隧道贯通误差根据《工程测量规范》（GB50026-2007规定乩6. 2隧道工程的硼工中线在贯通面上的贯画吴差’不应大于表8. 6. 2 W.«8.az |g道工程贯通限差注;作业时，可櫃18隧勇期工方法和随道用輦的不站肖贾通请菱的调整不会显著馬响Bi诡中线几何形狀和工程性獻1,躺向駅限差可适胡宽IF•曲.8,6, 3检宜控制测量隧道控量对贯诵中的影响值，不应大于表8. 6. 3的规定.* 8^3制测量对贯通申误羞辦ffl的限值5、贯通误差测量实测数据左洞进口导线实测数据右洞进口导线实测数据详细数据见附表1、26、贯通测量实测数据分析根据实测数据及：左洞：横向贯通误差为：8.0mm < 45mm高程贯通误差为：5.2mm < 25mm右洞：横向贯通误差为：0.0mm < 45mm高程贯通误差为：4.8mm < 25mm以上实测数据计算值与限差值对比得知，隧道左右洞横向贯通误差及高程贯通误差没有超过限差。
隧道贯通测量误差分析及施测方案
大广南高速公路湖北黄石至通山某标段东方山隧道贝通测量误差分析某集团有限公司大广南高速公路某合同段某年某月某日东方山隧道贯通测量误差分析1、说明由于测量过程中不可避免地带有误差，因此贯通实际上总是存在偏差的。
隧道贯通接合处的偏差可能发生在空间的三个方向中，即沿隧道中心线的长度偏差，垂直于隧道中心线的左右偏差（水平面内）和上下的偏差（竖直面内）。
第一种偏差只对贯通在距离上有影响，对隧道的质量没有影响，而后两种方向上的偏差对隧道质量有着直接影响，所以这后两种方向上的偏差又称为贯通重要方向的偏差。
贯通的容许偏差是针对重要方向而言的。
2、工程概述大广南高速公路东方山隧道位于鄂州市汀祖镇与黄石市下陆区东方山街道办。
隧道进口位于鄂州市汀祖镇上张村东方朔纪念馆北西侧山坡；隧道出口位于黄石市下陆区东方山街道办陆柏林村，设计为分离式隧道，大致由北东往南西向展布。
起终点对应里程桩号ZK165+303 〜ZK168+202 (YK165+308 〜YK168+239 )全长2899m(右幅2931m),进出口均采用削竹式洞门，整个隧道采用机械通风，电光照明。
3、选择贯通测量方案为了加快施工速度，改善通风状况及劳动条件，我们决定采用进、出口两个工作面相向掘进。
为了保证各掘进工作面沿着设计的方向掘进，使贯通后接合处的偏差不超过《工程测量规范》允许的限差要求，满足隧道贯通的精度，所以它的贯通测量的方案选择及误差预计都是必要的。
贯通测量方案和测量方法选用的是否合理，一方面要看它们在实地施测时是否切实可行，另一方面还要看贯通测量的精度是否能满足隧道贯通的设计容许偏差要求。
进行误差预计的目的就是帮助我们选择合理的测量方案和测量方法，做到隧道贯通心中有数，既不应由于精度不够而造成工程损失，也不盲目追求高的精度，而增加测量工作量，尤其对长大隧道的贯通有着十分重要的意义。
3. 1选择贯通测量方案：3. 1. 1工地调查收集资料，初步确定贯通测量方案。
隧道贯通误差分配及控制方法
隧道贯通误差分配及控制方法发表时间：2015-11-11T13:41:59.467Z 来源：《工程建设标准化》2015年7月供稿作者：宋秀平[导读] 中交一航局第四工程有限公司为保证隧道在允许精度内贯通，我们首先要对洞内控制测量进行设计，在未贯通前对已施测的测量成果要进行相应的精度估算。
——以山西中南部铁路秦家凹隧道为例宋秀平（中交一航局第四工程有限公司，天津，300000）【摘要】本文以秦家凹隧道为实例，对洞内外控制测量对隧道贯通横向误差的影响进行了分析，通过误差估算，更好地指导了隧道掘进精度的控制。
【关键词】隧道贯通；误差分配；控制方法1．引言隧道形式随着经济社会发展在工程建设中越来越多被选用。
假如隧道贯通误差尤其是横向贯通误差超限严重将形成返工并延误工期,给施工企业的信誉、形象和经济效益带来无穷的损失。
因而对隧道进行控制测量,保证贯通精度契合要求是非常重要的。
为保证隧道在允许精度内贯通，我们首先要对洞内控制测量进行设计，在未贯通前对已施测的测量成果要进行相应的精度估算。
为保证相应的控制测量精度，结合山西中南部铁路施工，下面就秦家凹隧道测量精度进行相应的分析。
本施工区段起始里程：DK370+505～DK378+340，线路途径洪洞县、古县、浮山县，秦家凹隧道长3.785km。
隧道正洞包括线路弯曲地段，净空变化频繁，线路条件频变，应用工法多，结构复杂，影响因素多，施工难度大；隧道围岩大部分为湿陷性黄土，并夹杂有卵石层，施工非常困难，对贯通测量工作也提出了更高要求。
2．贯通测量的误差来源2.1光电测距误差光电测距仪的测距误差通常用固定误差A（与边长无关的随机性偶然误差）和比例误差B（与边长大小成比例的随机性偶然误差）2.2水平角测量的误差洞内测角和地面一样，不可避免地存在着以下几方面的误差：仪器误差：视轴差影响，水平轴倾斜误差影响，竖轴倾斜误差影响。
测角误差：瞄准误差，读数误差，测角方法误差mi。
隧道贯通测量中的误差预计
隧道贯通测量中的误差预计摘要：随着经济和科学技术的发展，对道路的建设的要求也越来越高。
长大隧道作为道路建设的控制性工程之一，其贯通的水平在很大程度上代表了我国隧道的技术发展水平，而且贯通测量是测量学科内一项最综合性的测量工作，非常值得探讨、研究，也是对测量理论和知识方面的一次全面性的训练和培养。
关键词：隧道贯通; 测量; 误差预计导言误差在任何工程建筑项目测量过程中是无法避免的，隧道误差也不例外。
在实际测量过程中，施工人员往往因为加快项目进度，缩短工程施工期限和改善隧道工作的环境，以隧道两端的开切口为施工起点，从隧道两端同时进行施工。
为了确保隧道在贯通方向与贯通点的误差符合规定要求，在实际施工中，隧道贯通测量的误差预计十分重要。
1 贯通测量误差预计技术简要概述贯通测量误差预计，指的是以早期明确的测量方案为基准，同时结合具体的测量技术，借助最小二乘准则及误差传播定量，进一步将贯通精度估算出来。
本文论述主要预计的是贯通实际偏差的最大误差，而非具体偏差值。
误差预计拥有概率方面的价值作用，其主要目的是使既定的测量方案更加完善，从而进一步选择更加合理、科学的策略，以此为全面掌握贯通过程奠定基础。
总而言之，由于贯通测量误差预计具备多方面的特点及优势，因此其可在隧道测量中推广及应用。
2误差预计的重要性施工中，隧道工程贯通相遇点(K点)在水平面内的左右偏差和竖直面内的上下的偏差是影响贯通质量的最重要的两个因素。
因测量中的误差是不可避免的，所以加强贯通测量误差控制是极其重要的工作。
误差预计工作是通过对贯通精度进行估算，达到优化测量方案，验证测量方法是否可靠，最终确定贯通测量组织设计书的目的。
3误差预计方法根据最终确定的测量方案及方法，根据最小二乘原理和误差传播定律，对贯通误差进行预计。
贯通测量的最大误差应在允许的范围内，过大的测量误差则会使测量严重失准，造成贯通效果差，严重的可以导致质量事故的发生，造成一系列经济损失；而测量精度过高则会使投资过大，造成不必要的资源浪费，因此，对贯通测量误差进行预计具有重要的意义。
