固结灌浆单孔质量检查记录表格
固结灌浆单孔质量检查记录资料清单
承建单位：合同编号：
施工质量负责人：监理单位审核人：
年月日年月日
表A.7-2-1-表B.1-1 地质钻机取芯钻孔记录表承建单位：合同编号：
表A.7-2-1-表B.1-2 风动钻机钻孔记录表
承建单位：合同编号：
表A.7-2-1-表B.2 钻孔取芯柱状图
承建单位：合同编号：
表A.7-2-1-表B.3 单孔钻孔检查记录表
承建单位：合同编号：
表A.7-2-1-表B.4 洗孔记录表
承建单位：合同编号：
表A.7-2-1-表B.5 压水记录表
承建单位：合同编号：
表A.7-2-1-表B.6 准灌证
承建单位：合同编号：
表A.7-2-1-表B.7-1 灌浆记录表（人工）
承建单位：合同编号：
表A.7-2-1-表B.7-2 灌浆记录表（自动）
承建单位：合同编号：
表A.7-2-1-表B.8 单孔灌浆成果一览表
承建单位：合同编号：
表A.7-2-1-表B.9 单孔封孔检查记录表
承建单位：合同编号：。
表 岩石地基固结灌浆单孔 桩 槽 钻孔工序施工质量验收评定表
表633.4.3-1
单位工程名称
分部工程名称
单元工程名称、部位
工 序
项次
主1 钻控 2 孔项
目3
1
一2
般 项3
目 4
检验项目
孔深 孔序 施工记录
孔位偏差 终孔孔径 钻孔冲洗 裂隙冲洗和 压水试验
孔（桩、
槽）号 及工序名
称
施工单位
质量要求
年 施工日期 月 日～
年月日
经复核，主控项目检验点100%合格，一般项目逐项检验点的
监理单位 复核评定
意见
合格率不低于
，且不合格点不集中分布。
工序质量等级评定为：
（签
字，加盖公章）
年月日
注：本质量标准适用于自上而下循环式灌浆和孔口封闭灌浆法，其他灌
浆方法可参照执行
年月日 检查（测） 合格 合格
记录 数 率
不小于设计孔深
符合设计要求
齐全、准确 清晰
符合设计要求
符合设计要求
沉积厚度小于 200mm
回水变清符合设 计要求
主控项目检验点100%合格，一般项目逐项检验点的合格率不
低于
，且不合格点不集中分布。
工序质量等级评定 施工单位
自评意见
（签
字，加盖公章）
灌浆工程质评表及填表说明
灌浆工程质评表及填表说明表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段〔块〕或相邻的10～20个孔划分为一个单元工程；关于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度〔m〕。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是要紧工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括以下资料：〔1〕施工单位应提交单元工程中所含工序〔或检验项目〕验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
〔2〕监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆成效检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆成效检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆成效来衡量，灌浆成效检查要紧采纳检查孔压水试验和钻孔取岩芯的方法进行。
水利水电工程表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守〝填表差不多规定〞，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
2.检验〔测〕方法及数量：3. 工序施工质量验收评定应提交以下资料：〔1〕施工单位各班〔组〕的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料，施工中的见证取样检验及记录结果资料。
灌浆工程施工记录和成果图表
附录D灌浆工程施工记录和成果图表灌浆工程施工记录应包括下列主要表格：1钻孔灌浆施工记录表（表D01）。
2灌浆施工记录表（表D02）。
3灌浆施工成果单孔统计表（表D03）。
4灌浆施工成果分序统计表（表D04）。
5灌浆施工成果单元工程统计表（表D05）。
6回填灌浆施工成果综合统计表（表D06）。
7帷幕灌浆施工成果综合统计表（表D07）。
8固结灌浆施工成果综合统计表（表D08）。
9灌浆工程完成情况表（表D09）。
10混凝土坝接缝灌浆单区灌浆施工成果表（表D10）。
11混凝土坝接缝灌浆施工成果综合统计表（表D11）。
12钻孔压水试验记录表（表D12）。
13、注水试验记录与资料整理记录表（表D13）。
14、检查孔注水试验成果表（表D14）。
灌浆工程施工应包括下列成果图：1各次序孔单位注灰量频率曲线图（图D01）。
2帷幕灌浆综合剖面图（图D02）。
3深孔固结灌浆成果综合平、剖面图（图D03）。
4隧洞固结灌浆成果展示图（图D04）。
5混凝土坝接缝灌浆（纵缝）综合剖面图（图D05）。
表D01钻孔灌浆施工记录表施工部位孔号桩号排序孔序钻孔顶角方位角孔口高程m机地距m接班孔深m本班钻孔进尺m交班孔深m接班灌浆深度m交班灌浆深度m本班灌浆段长m注：本表下半部分是为进行施工工效、成本计算所用。
如不需要可省略。
表D02灌浆施工记录表孔号桩号段次段长自m至m计m孔底沉淀cm射浆管距孔底cm次序孔口高程m 年月日班排序工程名称孔号桩号施工次序孔口高程开竣工日期工程名称工程部位单元号排序施工日期表D05帷幕灌浆施工成果单元工程统计表工程名称工程部位施工日期表D06回填灌浆施工成果综合统计表表D10混凝土坝接缝灌浆单区灌浆施工成果表部位：缝别：灌区编号：灌区起止高程：自m至m灌区面积：m2灌浆日期：年月日表D11混凝土坝接缝灌浆施工成果综合统计表施工部位：施工单位：表D12钻孔压水试验记录表孔号桩号段次段长自m至m计m排序孔序孔口高程m地下水位m设计试验压力MPa年月日班计算流量（L/min机（班长）记录人监理人注：本表记录可用灌浆记录仪打印记录代替；简易压水试验假定地下水位与孔口齐平，不计孔内水柱压力。
灌浆工程质评表及填表说明

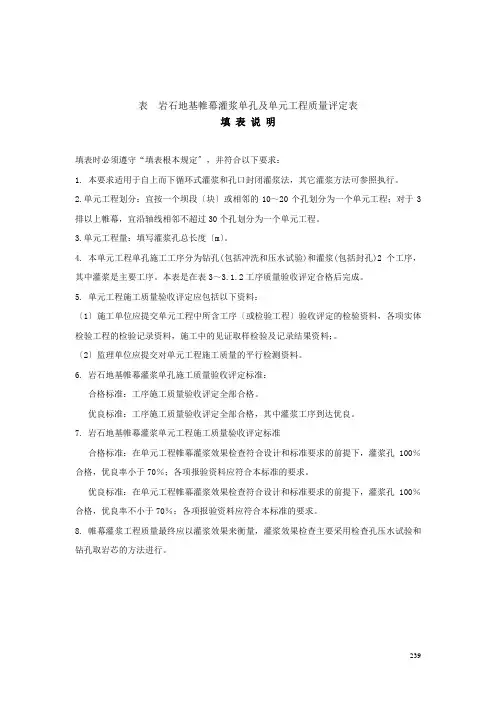

表岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表根本规定〞，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段〔块〕或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度〔m〕。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。
本表是在表3～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括以下资料：〔1〕施工单位应提交单元工程中所含工序〔或检验工程〕验收评定的检验资料，各项实体检验工程的检验记录资料，施工中的见证取样检验及记录结果资料；。
〔2〕监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序到达优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和标准要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和标准要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。
239水利水电工程240表岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表根本规定〞，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
2.检验〔测〕方法及数量：3. 工序施工质量验收评定应提交以下资料：〔1〕施工单位各班〔组〕的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验工程的检验资料，施工中的见证取样检验及记录结果资料。
固结灌浆单元工程验收成果记录表1
填表基本规定《水利水电工程施工质量验收评定表》（以下简称《质评表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《质评表》作为档案资料长期保存。
因此，按档案管理有关要求对《质评表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《质评表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区域相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手笔填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，均称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
（5）数字要使用阿拉伯数字（1,2,3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m2，…）。
数据与数据之间用逗号（，）隔开，小数点要用原点（.）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。
灌浆作业质量检测记录表
表4-5-2 灌浆工程申请（许可）单同意灌注补充完善施工准备工作后重新申报说明：1、一式四份报监理机构，签证后返回承建单位二份，供单元工程质量评定时备查。
表4-5-1 灌浆钻孔工序质量检验签证表承建单位：合同编号：№:说明：1、本表适用浅孔固结、回填灌浆钻孔检验签证。
2、一式四份报送监理机构,监理签证后返回承建单位二份，供单元工程质量评定时备查。
3、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示。
“√”表示“符合质量标准”，“×”表示“不合格”，“○”表示优良。
灌浆工程准灌证说明：本表一式四份报监理机构，签证后返回承建单位二份，供单元工程质量评定时备查。
表4-5-4 固结灌浆单元工程质量等级评定表说明：1、一式四份报监理机构，质量评定完成后返回承建单位二份。
2、凡设计要求可用数据表示的应在“质量标准”栏注明。
3、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”表示“符合质量标准”，“×”表示“不合格”，“○”表示“优良”。
表4-5-8 抬动监测钻孔及安装工序质量检验签证表说明：1、表中检查结果为承建单位终检人员和监理机构签证人员共同检查结果。
2、一式四份报送监理机构，签证后返回承建单位二份，供单元工程质量评定时备查表4-5-9 帷幕灌浆钻孔终孔质量检验签证单说明：本表一式四份，会签后各留存一份。
表4-5-10 帷幕灌浆单元工程质量等级评定表说明：1、本表一式四份报监理机构,质量评定完成后返回承建单位二份。
2、各孔检测数据凡可用数据表示的均应填写数据，不便用数据表示的可用符号表示，“√”表示“符合质量标准”，“×”表示“不合格”。
3、各孔质量评定用符号表示，“○”表示优良，“√”表示合格，“×”表示“不合格”。
固结灌浆单元工程验收成果记录表1
固结灌浆单元工程验收成果记录表1填表基本规定《水利水电工程施工质量验收评定表》（以下简称《质评表》）是检验与评定施工质量的基础资料，也是进行工程维修和事故处理的重要凭证，是工程验收的备查资料。
工程竣工验收后，《质评表》作为档案资料长期保存。
因此，按档案管理有关要求对《质评表》的填写作如下基本规定：（1）单元（工序）工程完工后，在规定时间内及时评定其质量等级，并按现场检验结果，客观真实地填写《质评表》。
（2）现场检验应遵守随机布点与监理工程师现场指定区域相结合的原则，检验方法及数量应符合《新标准》和相关标准的规定。
（3）若手笔填写，应使用蓝色或黑色墨水钢笔，字迹应工整、清晰；若计算机打印，输入内容的字体应与表格固定内容不同，以示区别，字号可以相同或相近，均称为宜。
质量意见和质量结论及签字部分（包括日期）不可打印。
（4）验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
（5）数字要使用阿拉伯数字（1,2,3，…，9，0），单位使用法定计量单位，并以规定的符号表示（如m，kg，m2，…）。
数据与数据之间用逗号（，）隔开，小数点要用原点（.）。
合格率用百分数表示，小数点后保留1位，如果恰为整数，则小数点后以0表示。
（6）修改错误时，将错误部分用斜线划掉，再在右上方填写正确的文字或数字。
禁止使用改正液、橡皮擦、刀片等不标准方法。
（7）表头填写：单位工程、分部工程、单元工程名称，按项目划分确定的名称填写。
单元工程部位可用桩号、高程、到轴线（中心线）距离表示，原则是使该单元从空间（三维）上受控，必要时附图示意。
“施工单位”栏要填写与项目法人签订承包合同的施工单位全称。
（8）“质量标准”栏中，凡有“符合设计要求”者，应注明设计要求的具体内容，如内容较多可附页说明；凡有“符合规范要求”者，应标出所执行的规范名称和编号。
凡在“质量标准”栏中只作定性（即没有定量标准）描述的检验项目，则在检查（检测）结果记录中亦作定性描述，不参与质量结论中的合格率计算。
(固结灌浆孔)检验批质量检验记录表
允许偏差值(mm)
单元测点
实测偏差值(㎜)
抽查实测值(㎜)
1
2
3
4
5
6
7
8
9
10
1
灌浆孔孔位
100
1
2
检查孔孔位
50
1
允许偏差项目共测 点，合格 点，合格率 %
施工单位
检验结果
分项工程技术负责人： 质量检查员：
年 月 日 年 月 日
监理单位
检验结论
监理工程师： 年 月 日
注： 对于不划分检验批的分项工程，可直接采用本表；
（固结灌浆孔）检验批质量检验记录表
单位工程
分部工程
分项工程
检验部位
施工单位
项目负责人
质量检验标准名称及编号
质量标准规定
施工单位检验记录
监理单位检验记录
主要检验项目
1
固结灌浆的孔数、孔位布置和空深应满足设计要求。
2
压水段吸水率应满足设计要求。
3
一般检验项目
1
灌浆使用的材料、灌浆压力、浆液变换和结束标准应满足设计要求和试验段施工所确定的施工参数。
对于实测数据较多的项目，可附施工综合记录。
表3.2.1岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
监理单位
复核意见
经复核，主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于______%，且不合格点不集中分布，不合格点的质量_____有关规范或设计要求的限值。各项报验资料______SL 6，加盖公章）年月日
3
钻孔冲洗
沉积厚度小于200mm
4
裂隙冲洗和压水试验
回水变清或符合设计要求
施工单位
自评意见
主控项目检验点全部合格，一般项目逐项检验点的合格率均不小于______%，且不合格点不集中分布，不合格点的质量_____有关规范或设计要求的限值。各项报验资料_______SL 633—2012的要求。
工序质量等级评定为：______。
工程
岩石地基固结灌浆单孔钻孔工序施工质量验收评定表
单位工程名称
孔号及工序名称
分部工程名称
施工单位
单元工程名称、部位
施工日期
年月日~年月日
项次
检验项目
质量要求
检查（测）记录
合格数
合格率
主控
项目
1
孔深
不小于设计孔深
2
孔序
符合设计要求
3
施工记录
齐全、准确、清晰
一般
项目
1
终孔孔径
符合设计要求
2
孔位偏差
符合设计要求
灌浆工程质量评定表
3.地基处理与基础工程表3.1 岩石地基帷幕灌浆单孔及单元工程质量评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1. 本要求适用于自上而下循环式灌浆和孔口封闭灌浆法，其它灌浆方法可参照执行。
2.单元工程划分：宜按一个坝段（块）或相邻的10～20个孔划分为一个单元工程；对于3排以上帷幕，宜沿轴线相邻不超过30个孔划分为一个单元工程。
3.单元工程量：填写灌浆孔总长度（m）。
4. 本单元工程单孔施工工序分为钻孔(包括冲洗和压水试验)和灌浆(包括封孔)2个工序，其中灌浆是主要工序。
本表是在表3.1.1～3.1.2工序质量验收评定合格后完成。
5. 单元工程施工质量验收评定应包括下列资料：（1）施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料，各项实体检验项目的检验记录资料，施工中的见证取样检验及记录结果资料；。
（2）监理单位应提交对单元工程施工质量的平行检测资料。
6. 岩石地基帷幕灌浆单孔施工质量验收评定标准：合格标准：工序施工质量验收评定全部合格。
优良标准：工序施工质量验收评定全部合格，其中灌浆工序达到优良。
7. 岩石地基帷幕灌浆单元工程施工质量验收评定标准合格标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率小于70％；各项报验资料应符合本标准的要求。
优良标准：在单元工程帷幕灌浆效果检查符合设计和规范要求的前提下，灌浆孔100％合格，优良率不小于70％；各项报验资料应符合本标准的要求。
8. 帷幕灌浆工程质量最终应以灌浆效果来衡量，灌浆效果检查主要采用检查孔压水试验和钻孔取岩芯的方法进行。
检查孔的数量宜为灌浆总孔数的10%，一个单元工程内至少布置1个检查孔。
压水试验在该部位灌浆结束14天后进行。
检查孔位采取岩芯，计算获得率并加以描述。
252水利水电工程253表3.1.1 岩石地基帷幕灌浆单孔钻孔工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求：1.单位工程、分部工程、单元工程名称及部位填写要与表3.1相同。
