桑塔纳2000GSi轿车ABS制动系统故障分析1
桑塔纳2000GSi型轿车ABS常见故障
桑塔纳2000GSi型轿车ABS常见故障管理提醒：本帖被 auto18_bbs 从大众移动到本区(2009-05-15)1、制动时车轮产生间歇拖引的故障排除（1）故障现象一辆上海桑塔纳2000GSi时代超人乘用车，维修前轮悬架后，紧急制动ABS时车辆发出异常的抖振，且右轮轮胎产生交替拖引和滚动，拓印产生的间隙距离约400mm。
感觉制动他办的振动幅度较大。
（2）故障检查与排除由于该车在维修前轮悬架之前没有故障，在维修前轮悬架的过程中需要拆装前轮轮速传感器的导线连接器，从而说明此故障是在维修前轮悬架的过程中人为造成的。
从故障现象看是属于右前轮ABS控制发生异常，从轮胎抱死拖引和减压滚动的印迹看，ABS电控单元是具备防抱死控制功能的，但对右前轮的控制频率下降，即抱死的制动距离与不抱死的制动距离太长。
从ABS的工作原理来分析，右前轮轮速传感器出现故障的可能性较大，因为ABS电控单元是依据轮速传感器所提供的信号来进行ABS控制的。
当轮速传感器不提供车轮转速信号或提供的车轮转速信号太弱，ABS电控单元才判定为车轮抱死，从而向ABS液压控制单元发出指令进行放油减压；当ABS电控单元又收到轮速传感器的信号时，判定车轮未抱死，向ABS液压控制单元发出指令停止放油并增压至车轮抱死。
由上述故障分析可以看出，该车的故障应从右前轮轮速传感器上找原因。
经对右前轮轮速传感器仔细检查发现，右前轮轮速传感器连接器塑料罩上有一个破损的缺口，并且将到线连接器插到传感器上后感觉有松动感。
更换右前轮轮速传感器后试车，故障消失。
（3）故障分析该车故障的主要原因是在维修前悬架时损伤了右前轮轮速传感器，从而导致在紧急制动时有前轮轮速传感器连接器松动，向ABS电控单元提供的轮速信号不稳定，呈周期性的时有时无，从而引发该车故障的产生。
2、ABS 故障警告灯点亮，ABS停止工作故障排除（1）故障现象一辆上海桑塔纳2000GSi（时代超人）乘用车在行驶过程中ABS故障警告灯点亮，ABS停止工作调取故障代码，在ABS电子控制单元中储存有故障代码01276其含义为液压泵电动机不能工作。
桑塔纳2000汽车ABS故障诊断与分析 演示文稿
ABS系统工作原理演示 ABS系统工作原理演示
• ABS原理flash动画.swf ABS原理flash动画.swf
故障案例分析
• ⑴故障现象 • 一辆上海桑塔纳2000GSi（时代超人）乘用 一辆上海桑塔纳2000GSi（时代超人）乘用
车在行驶过程中ABS故障警告灯点亮，ABS 车在行驶过程中ABS故障警告灯点亮，ABS 停止工作,调取故障代码，在ABS电子控制 停止工作,调取故障代码，在ABS电子控制 单元中储存有故障代码01276,其含义为液 单元中储存有故障代码01276,其含义为液 压泵电动机不能工作。
ABS的分类 ABS的分类
• (1)四通道式 (1)四通道式 • 四通道ABS有四个轮速传感器，在通往四个车轮制动分泵 四通道ABS有四个轮速传感器，在通往四个车轮制动分泵 • •
的管路中，各设一个制动压力调节器装置，进行独立控制， 构成四通道控制形式。 (2)三通道式 (2)三通道式 三通道ABS是对两前轮进行独立控制，两后轮按低选原则 三通道ABS是对两前轮进行独立控制，两后轮按低选原则 进行一同控制( 进行一同控制(即两个车轮由一个通道控制，以保证附着 力较小的车轮不抱死为原则) 力较小的车轮不抱死为原则)，也称混合控制。桑塔纳 2000GSi既是用的这种ABS装置。 2000GSi既是用的这种ABS装置。 (3)二通道式 (3)二通道式 二通道式ABS难以在方向稳定性、转向控制性和制动效能 二通道式ABS难以在方向稳定性、转向控制性和制动效能 各方面得到兼顾，目前采用很少。 (4)一通道式 (4)一通道式 一通道式ABS常叫单通道ABS，它是在后轮制动器总管中 一通道式ABS常叫单通道ABS，它是在后轮制动器总管中 设置一个制动压力调节器，在后桥主减速器上安装一个轮 速传感器
大众ABS系统诊断与故障排除.毕业论文全解
池州职业技术学院毕业设计（毕论）题目：浅谈汽车ABS系统故障诊断与排除所在系机电系专业班级____应用电子技术_____学生姓名 ____吴健_______学生学号 *******指导老师张存宏 _____2016年 4 月22日目录1. 摘要 (3)2. 引言 (4)3. ABS组成及工作原理 (5)（一）ABS的组成 (5)（二）ABS的主要部件结构工作原理 (6)4. ABS常见故障诊断分析 (10)（二）行车中ABS故障灯亮起 (11)（三）ABS有时起作用，有时不起作用 (12)5.总结 (13)6.参考文献 (13)摘要本文主要介绍桑塔纳汽车ABS防抱死制动系统的定义、结构组成及工作原理分析，同时还介绍ABS系统的故障诊断。
关键词：ABS系统、组成、原理、故障诊断引言1906年ABS首次被授予专利，1936年博世注册了一项防止机动车辆车轮抱死的“机械”专利。
所有的早期设计都有着同样的问题：因过于复杂而容易导致失败，并且它们运作太慢。
1947年世界上第一套ABS系统首次应用于B-47轰炸机上。
Teldix公司在1964年开始研究这个项目，其ABS研究很快被博世全部接管。
两年内，首批ABS测试车辆已具有缩短制动距离的功能。
转弯时车辆转向性和稳定性也被保证，但当时应用的大约1000个模拟部件和安全开关，这意味着被称为ABS 1系统的电子控制单元的可靠性和耐久性还不能够满足大规模生产的要求，需要改进。
博世在电子发动机管理的发展过程中获得的技术，数字技术和集成电路(ICs)的到来使电子部件的数量降低到140个。
1968年ABS开始研究应用于汽车上。
1975年由于美国联邦机动车安全标准121款的通过，许多重型卡车和公共汽车装备了ABS，但由于制动系统的许多技术问题和卡车行业的反对，在1978年撤消了这一标准。
同年博世作为世界上首家推出电子控制功能的ABS系统的公司，将这套ABS 2的系统开始安装作为选配配置，并装配在梅赛德斯-奔驰S级车上，然后很快又配备在了宝马7系列豪华轿车上。
汽车ABS系统故障原因分析及排除方法研究
汽车ABS系统故障原因分析及排除方法研究汽车ABS系统故障是指汽车的防抱死刹车系统出现了故障，导致在紧急制动时无法正常工作。
ABS系统是现代汽车中非常重要的安全设备，它可以防止车轮在急刹车时锁死，保持车辆的稳定性，提高刹车效果，减少刹车距离。
以下是对汽车ABS系统故障原因分析及排除方法的研究。
一、故障原因分析：1.传感器故障：ABS系统中的传感器可以感知车轮的转速，如果传感器出现故障，就无法提供正确的转速信息给控制单元，导致系统无法正常工作。
2.控制单元故障：控制单元是ABS系统的大脑，负责监控车轮的转速，判断是否需要进行防抱死控制。
如果控制单元出现故障，就无法做出正确的决策，导致系统无法正常工作。
3.泵阀故障：ABS系统中的泵阀负责调节刹车液压的压力，以控制刹车力度。
如果泵阀出现故障，就无法正确控制刹车液压的压力，导致刹车失效。
4.刹车片磨损：刹车片过度磨损会导致防抱死刹车系统的故障。
磨损的刹车片无法有效地提供刹车力，导致刹车距离增加。
5.电线路故障：ABS系统的正常工作依赖于电子信号的传输，如果电线路出现故障，就无法正常传输信号，导致系统无法工作。
二、排除方法：1.检查传感器：检查每个车轮的传感器是否连接正常，是否有损坏。
如果出现故障的传感器可以更换修复，或者使用专用设备重新校准传感器。
2.检查控制单元：使用诊断仪对ABS系统的控制单元进行检查，查看是否有故障代码记录。
如果有故障代码，根据故障代码进行修复或更换控制单元。
3.检查泵阀：检查ABS系统中的泵阀是否有损坏或松动的情况。
如果出现故障的泵阀可以更换修复，或者使用专用设备进行清洗、调节。
4.更换刹车片：检查刹车片的磨损情况，如果磨损严重就需要更换刹车片。
更换后还需要对ABS系统进行校准，确保刹车片与传感器之间的配合良好。
5.检查电线路：仔细检查ABS系统的电线路是否有断开、短路等问题。
如果发现故障的电线，需要重新连接或更换电线。
总结：汽车ABS系统故障的原因可能是传感器故障、控制单元故障、泵阀故障、刹车片磨损、电线路故障等。
桑塔纳2000型轿车防抱死制动系统的结构原理与检修
油泵用大功率模块式集成电路直接驱动 ， 结构 十分
紧凑 。
２４ Ｃ ． Ｅ Ｕ中有故障存储器和故障诊断接 口， 借
助专 用 仪 器 （ Ａ． １５／Ｖ． Ｇ ５２ 可 以方 便 的 Ｖ． Ｇ ５１ Ａ． １５ ） 进 行故 障诊 断 。
３ Ｍ ２ 一Ｉ Ａ Ｓ的 拆装 和检 修 ．Ｋ０ 型 Ｂ
２２ 制 动 压力 调节装 置 与制动 总泵 分离 ， 制 ． 用 动管 路连 通 ， 于维 修 和更换零 部件 。 便 ２３ 制动压 力 调 节 装 置 与 电子控 制 单 元 组 合 ．
维普资讯
２０ ０ ８年第 ５期
农 机 使 用 与 维 修
０ 电子控制单元 编码 ７ ０ ８ 阅读测 量数据块
３１３ 需 要更 换 的 Ａ Ｓ零 部件 ， 须是 同 型号 ．． Ｂ 必 的备 件 ； 要 对 安 装 的 零 件 浸 湿 时 ， 能 使 用 制 动 需 只
维普资讯
５ ８
农 机 使 用 与 维 修
２ ０ 年第 ５ ０８ 期
桑塔 纳 ２ ０ ００型轿 车 防抱 死 制 动 系统 的
结 构 原 理 与检 修
辽 宁农 业职业技 术 学院 工程 系 杨 晓波 鞍 山北 美新热 电环保 有 限公 司 杨 正 纲
码 ０， ３即可 进入 “ 电子制 动 系统 ， 此 地 址 下 可 进 行 在
各 种功 能 选择 ， 表 ２ 见 。
表 ２ 功能代码表 代码 指令内容 代码 指令 内容 清除故 障记 忆 结束 ， 出 退
３１２ 对 要拆 卸 的零 部 件外 部 擦 拭 干净 ， 卸 ．． 拆 前应 断开 电源 ， 开 零 件 并 清 洁 后 ， 按 顺 序 摆 放 。 拆 应
桑塔纳2000GSiABS故障灯常亮三例分析

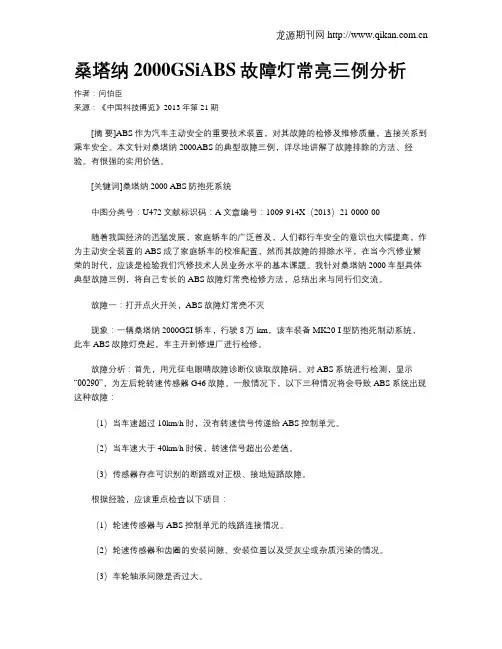

桑塔纳2000GSiABS故障灯常亮三例分析作者：闫伯臣来源：《中国科技博览》2013年第21期[摘要]ABS作为汽车主动安全的重要技术装置，对其故障的检修及维修质量，直接关系到乘车安全。
