桑塔纳轿车制动系故障诊断与维修
陕西国防工业职业技术学院2013届毕业论文题目：桑塔纳2000轿车制动系故障诊断与检测学院：汽车工程学院专业：汽车制造与装配3101班学号：74310137姓名：王超英指导教师：党改慧日期：2012年11月19日目录摘要 (1)关键词 (1)第一章绪论1.1汽车制动系统的简介1.2制动系统的发展趋势第二章针对桑塔纳2000汽车制动系统的结构与工作原理2.1组成 (2)2.2制动系统工作原理 (3)第三章桑塔纳2000制动系故障检测与诊断分析方法 (4)3.1制动不良与检修 (4)3.1.1故障现象·····························································································3.1.2故障原因································································································3.1.3检修方法································································································3.2制动发咬与检修 (5)3.2.1故障现象································································································3.2.2故障原因································································································3.2.3检修方法································································································3.3制动跑偏与检修 (5)3.3.1故障现象································································································3.3.2故障原因································································································3.3.3检修方法................................................................................................第四章防抱死制动装置的故障诊断与检修. (5)4.1故障自诊断 (6)4.2故障代码诊断 (6)第五章故障诊断的案例分析 (6)5.1案例A (7)5.2案例B (7)第六章制动系统的使用及维护············································································6.1制动系统的使用·······················································································6.1.1制动系统的使用常识·············································································6.1.2制动系统的注意事项·············································································6.1.3制动片磨损警告音·················································································6.2制动系统的维护事项···············································································6.2.1出车前的目测检测·················································································6.2.2制动系统定期检查·················································································6.2.3制动系统的定期保养.............................................................................结束语 (8)参考文献 (8)桑塔纳轿车制动系故障诊断与维修王超英（陕西国防工业职业技术学院汽车制造与装配3101班 74310137）【摘要】随着汽车工业的发展，迅速、有效地保证行车安全、稳定可靠已成为各国汽车工程技术人员着手解决的一项重要课题。
汽车制动系的维修
桑塔纳前制动盘
• (4)制动盘厚度的检查 • 制动盘使用磨损会使其厚度减小，厚 度过小会引起制动踏板振动、制动噪声及 颤动。 • 检查制动盘厚度时，可用游标卡尺或 千分尺直接测量。桑塔纳轿车前制动盘标 准厚度为10mm，使用极限为8 mm，超过极 限尺寸时应予更换。
• (5)制动盘端面圆跳动的检查 • 制动盘端面圆跳动过大会使制动踏板 抖动或使制动衬片磨损不均匀。
•
检查制动盘端面圆跳动可用百分表进 行。轴向跳动量应不大于0.06mm。不符合 要求可进行机加工修复（加工后的厚度不 得小于8 mm）或更换。
2)制动块 浮钳盘式制动器的制 动块总成的摩擦块与摩擦 块背板均采用粘结方式连 接，为一次性使用件，如 有损坏应更换制动块总成。 在许多车辆上采用了报警 装置，提醒驾驶员及时更 换制动块。
(4)检查制动鼓、制动蹄和制动蹄衬片是否有裂纹， 铆钉头的沉入量不得小于O．5mm，摩擦表面应清洁无 油污，严禁在制动蹄与凸轮接触面加垫片。 (5)按规定对轮毂补给润滑脂。 (6)车轮制 动器装复后， 按规定调整制 动蹄与制动鼓 的间隙。气压 制动系在制动 状态下，制动 气室推杆与调 整臂应保持垂 直。
•
2)制动鼓磨损的圆度和圆柱度可采用百分表或 弓形内径规测量, 如图所示。测量制动鼓内径， 其内圆表面的圆柱度误差不得大于0.05mm，直径 不得超过规定的极限值。进口汽车制动鼓内一般 都标有允许最大直径，超过规定应更换。
• 3)制动鼓内工作表面对旋转轴线的径向全 跳动误差不得大于0.10mm。
• 二、鼓式车轮制动器的修理 • 1、鼓式车轮制动器拆装要点 • 分解时先支起前桥，用轮胎螺母拆装机拆去 轮胎螺母，拆下前轮；再拆去前轮毂盖，剃平锁 紧螺母锁片，拧下锁紧螺母，取下锁片及锁止垫 圈；然后拧出轮毂轴承预紧度调整螺母，用拉器 从转向节上拉下轮毂及制动鼓。 • 再用拉簧钩拆下制动蹄回位弹簧，取下支承 销的垫板，拆下支承销，制动凸轮，调整臂总成 及制动气室。 • 最后拆下制动底板。后轮制动器的拆卸基本 与前轮相同。
项目一(4)汽车防抱死制动系统检修
2．桑塔纳ABS的工作原理
ABS的工作原理如图1-24所示。在普通制 动模式和防抱死制动模式时各元件的工作情况 见表1-3。图1-24所示为桑塔纳ABS工作原理图 （普通制动模式），ABS控制电路如图1-25所 示。
图1-23 制动压力调节器的外形 1—低压储液罐的电动液压泵 2—阀体
图1-24 桑塔纳ABS的工作原理
1.0k～1.3k
△检查插头 △检查通向轮速传感器的导线电阻 △检查轮速传感器的电阻1.0k～1.2k
3—18
24k
挡
点火开关转至“OFF”
1.0k～1.3k
△检查插头 △检查通向轮速传感器的导线电阻 △检查轮速传感器的电阻1.0k～1.2k
2—l0
24k
挡
点火开关转至“OFF”
190mV～ 1140m
△检查轮速传感器和齿圈的交流电压
表1-4
用万用表（或示波器）检测项目的方法
续表
检查项目
V.A.G1 5 万用 9 表 8 挡 / 位 2 1
测试条件
额 定 值
偏离额定值时的检查项目
蓄电池电 压 — 电 磁 阀 电源电压 搭铁绝缘 性 能
9—24
20挡
点火开关转至“OFF”
③ 用万用表和 V.A.G1552 故障诊断仪对 ABS进行故障检测。
4．维修注意事项说明
① K47 ABS警告灯或驻车制动及K118制 动液位警告灯点亮时说明系统发生故障。某些 故障在车速低于20km/h时检测不到。 ② 若K47和K118警告灯不亮，但制动效果 不良，则可能是液压制动系统有空气或常规制 动系统存在故障。
14
15 16 17
空位
空位 ABS故障指示灯K47 右后轮速传感器G44
【5A版】桑塔纳之ABS系统组件的检修
ABS系统组件的检修一、ABS控制器的检修ABS控制器如图8-15所示。

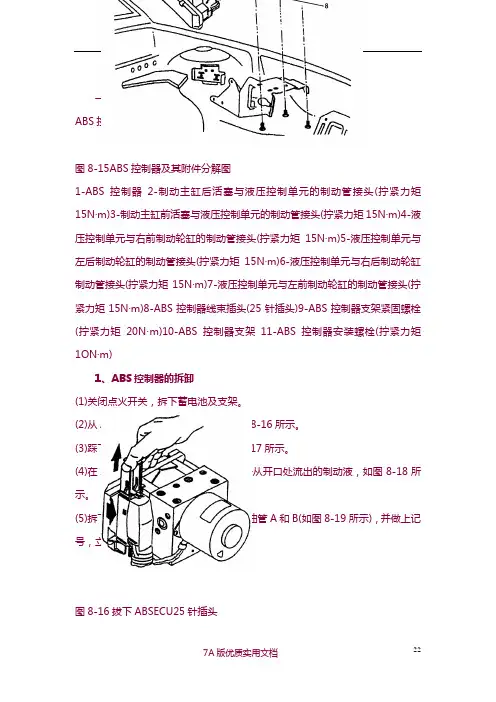

图8-15ABS控制器及其附件分解图1-ABS控制器2-制动主缸后活塞与液压控制单元的制动管接头(拧紧力矩15N·m)3-制动主缸前活塞与液压控制单元的制动管接头(拧紧力矩15N·m)4-液压控制单元与右前制动轮缸的制动管接头(拧紧力矩15N·m)5-液压控制单元与左后制动轮缸的制动管接头(拧紧力矩15N·m)6-液压控制单元与右后制动轮缸制动管接头(拧紧力矩15N·m)7-液压控制单元与左前制动轮缸的制动管接头(拧紧力矩15N·m)8-ABS控制器线束插头(25针插头)9-ABS控制器支架紧固螺栓(拧紧力矩20N·m)10-ABS控制器支架11-ABS控制器安装螺栓(拧紧力矩1ON·m)1、ABS控制器的拆卸(1)关闭点火开关，拆下蓄电池及支架。
(2)从ABSECU上拔下25针插头，如图8-16所示。
(3)踩下踏板，并用踏板架定位，如图8-17所示。
(4)在ABS控制器下垫一块布，用来吸干从开口处流出的制动液，如图8-18所示。
(5)拆下制动主缸到液压控制单元的制动油管A和B(如图8-19所示)，并做上记号，立即用密封塞将开口部塞住。
图8-16拔下ABSECU25针插头图8-17用踏板架固定制动踏板图8-18在ABS控制器下垫一块布图8-19拆下制动油管A和B1～4-油管(6)用软铅丝把制动油管A和B扎在一起，挂到高处，使开口处高于制动储液罐的油平面。
(7)拆下液压控制单元通到各轮的制动油管，并做上记号，立即用密封塞将开口部塞住，如图8-20所示。
图8-20制动油管密封塞1-专用支架2、3-阀体开口孔的密封塞在操作过程中必须特别小心，不能使制动液渗入到ABSECU壳体中去。
如果制动液渗漏到控制器中去，会使触点腐蚀，损坏系统。
如果壳体脏，可用压缩空气吹净。
桑塔纳维修手册abs
一桑塔纳维修手册abs、ABS系统的基本组成ABS系统能够防止车轮抱死，具有制动时方向稳定性好、制动时仍有转向能力、缩短制动距离等优点。
桑塔纳2000Gsi 型轿车采用的是美国ITT公司MK20-Ⅰ型ABS系统，是三通道的ABS调节回路，前轮单独调节，后轮则以两轮中地面附着系数低的一侧为依据统一调节。
ABS系统主要由ABS 控制器 (包括电子控制单元、液压单元、液压泵等)、四个车轮转速传感器、ABS故障警告灯、制动警告灯等组成，如图8-1所示。
图8-1 ABS系统组件在车上的安装位置1-ABS控制器 2-制动主缸和真空助力器 3-自诊断插□ 4-ABS警告灯(K47) 5-制动警告灯(K118) 6-后轮转速传感器(G44/G46) 7-制动灯开关(F)） 8-前轮转速传感器（G45/G47）ABS系统的基本工作原理是:汽车在制动过程中，车轮转速传感器不断把各个车轮的转速信号及时输送给ABS电子控制单元(ECU),ABS ECU根据设定的控制逻辑对4个转速传感器输入的信号进行处理，计算汽车的参考车速、各车轮速度和减速度，确定各车轮的滑移率。
如果某个车轮的滑移率超过设定值，ABS ECU就发出指令控制液压控制单元，使该车轮制动轮缸中的制动压力减小;如果某个车轮的滑移率还没达到设定值，ABS ECU就控制液压单元，使该车轮的制动压力增大;如果某个车轮的滑移率接近于设定值时，ABS ECU就控制液压控制单元，使该车轮制动压力保持一定。
从而使各个车轮的滑移率保持在理想的范围之内，防止4个车轮完全抱死。
在制动过程中，如果车轮没有抱死趋势，ABS系统将不参与制动压力控制，此时制动过程与常规制动系统相同。
如果ABS出现故障，电子控制单元将不再对液压单元进行控制，并将仪表板上的ABS故障警告灯点亮，向驾驶员发出警告信号，此时ABS不起作用，制动过程将与没有ABS的常规制动系统的工作相同。
二、ABS系统主要部件结构与工作原理（一）车轮转速传感器车轮转速传感器的作用是将车轮的转速信号传给ABS电子控制单元。
