十二道心电图机参数
十二道心电图机技术参数要求
十二道心电图机技术参数要求一、基本技术参1. 导联：标准12导联2. 采集方式：12导联同步采集★3. 显示：彩色液晶显示，同屏可显示12导联心电波形（显示屏显示波形必须3种或以上颜色，提供图片证明）★4. 液晶屏≥9英寸，带触摸操作彩色图文菜单5. 输入方式：浮地输入具有除颤效应防护和起博脉冲抑制电路6. 输入阻抗：≥50 MΩ7. 输入回路电流：≤50 nA8. 定标电压：1 mV±2%★9. 抗极化电压：≥±600 mV，提供证明文件10 灵敏度选择：1.25，2.5，5，10，20，40 ±2%，六档可调11.滤波器交流：50Hz-20dB；肌电35-45Hz-3dB；漂移滤波0.5Hz-3dB12.记录速度：6.25、12.5、25、50mm/s ，四档可调13.记录道数：3HC+3（节律）、6HC 、6HC+1节律、12HC 、12HC+114.记录方式：手动和自动均能同步打印十二道不压缩的心电波形★15.A/D转换：≥20位，提供国家认可的资质单位证明文件★16.采样率：≥8000样/秒，（注册登记表上显示）17.连续工作时间：交流≥8h；直流≥2h18.时间常数>3.2s19. 噪声电平≤15μVp-p20. 共模抑制比≥100dB（不加滤波器）21.记录系统：高灵敏度热点阵打印，记录纸宽：216mm或210mm22. 分析功能：自动测量、自动分析，R-R间期分析，含R-R直方图和趋势图，1分钟及5分钟心率失常分析。
23 数据存储：500个心电数据存储，支持SD卡存储24. 安全类别I类CF型25. 电源要求：交流：220V±10%，50Hz/60Hz；直流：内置可充电电池与电路★26. 带隐藏提手二.标准配置：。
十二道心电图机技术参数要求
十二道心电图机技术参数要求一、基本要求*1.1本机须同时具备心电信号采集与热敏打印功能，不接受心电采集盒类产品。
1.2十二导同步采集、同屏显示，同步热敏记录12道心电波形。
* 1.3显示屏28.O英寸，屏幕亮度可调，支持背景网格显示，支持全屏触控操作。
* 1.4本机具有一体化标准物理全键盘设计，支持拼音、五笔等输入法，方便信息输入。
* 1.5患者信息录入：支持手动、条形码、磁卡读卡器，支持WORK11ST快速下载排队预约的患者信息。
* 1.6本机支持有线和无线联网，本机支持直接发送E-mai1,实现疑难病例远程诊断（提供操作界面图片证明）1.7本机支持心电数据传输，可实现将本机采集的心电数据直接上传至心电网络平台1.8支持PDF、PNG、H17、XM1、JPG、DICOM数据格式。
*1.9支持FTP、HnP、SAMBA传输协议。
二、性能要求2.1A/D转换：24bito*2.2采样率：20000Hz0*2.3频率响应:0.05Hz~300Hzo1.4内部噪声：≤15μVp-po1.5时间常数：23.2S*2.6耐极化电压：±650mV0（提供注册检验报告证明）1.7输入电流：≤0.05μAo1.8抗干扰滤波：具有交流、肌电、漂移和高频截止滤波器。
1.9具备自适应滤波技术，有效去除干扰，改善心电信号质量。
2.10除颤保护：机器和导联线具有抗除颤电击保护功能。
三、功能要求3.1ECG输入通道：标准12导联心电信号同步采集。
3.1导联选择：手动/自动可选，支持标准威尔逊、Cabrera导联体系，同时具备导联标识自定义功能。
3.2采集时间设置：波形实时采集和冻结时长均可达60s。
3.3支持实时采样、预采样模式，支持节律分析。
3.4可同屏显示12导同步心电波形，同时支持3*4、6*2、12*1等多种显示布局。
3.5屏幕显示信息：心电波形、时间、心率、ID、工作模式、导联脱落信息、联网状态信息、外接设备状态信息等。
十二导联心电图机SE1201参数
十二导联心电图机SE1201参数(一)深圳理邦12导联心电图机SE1201外观：外形尺寸：361mm×262mm×135mm重量：约4.2kg（不含记录纸与电池）屏幕显示：7 英寸屏: 800×480 液晶屏显示(可选配触摸屏)外部输入输出端口、网口、USB口、SD卡槽内部存储：800例(二)深圳理邦十二道心电图机SE1201主机参数(三)深圳理邦十二道心电图机SE1201打印部分深圳理邦12导联心电图机SE-1201性能特点1.高精度数字式滤波器，支持交流、基线漂移、肌电及低通滤波器，减少波形的干扰，提高记录质量，避免诊断误差2.基线自动调节，优化打印位置，可选节律导联3.全数字字母键盘设计，独立的数字字母按键（可选配触摸屏输入）。
支持中文输入法4.直接功能键和标准键盘，直观、易用，具有性别、年龄组快速切换键，减少医生手工输入，提高工作效率5.支持实时采样、触发采样、周期采样模式，支持心律失常检测自动延时打印报告，充分满足临床需求6.R-R间期检测，并将R-R趋势测量报告连同心电波形一并给出7.支持120秒ECG波形实时冻结回放，并可选择10s分析打印。
8.支持打印前预览9.支持文件管理界面数据选段重分析10.通过欧洲CSE数据库测试的SEMIP心电自动分析系统11.手动、自动、节律、R-R五种工作模式可供选择12.可设置选择10秒-60秒心电图自动采集、记录、存储、传输13.周期记录模式,自动记录时间间隔长可设置为60分钟14.具有病历管理功能，可进行病历查询、预览、修改、传输、打印，方便医生调阅病人信息15.具有未上传项筛选功能16.支持内置WiFi（选配），支持使用有线、无线的方式进行联网，支持PDF、SCP(选配)、FDA-XML(选配)、DICOM(选配)格式的输出，满足医院信息化需求17.支持外接USB打印机；18.可以使用有线、无线方式和心电网络相连，实现病人预约信息的下载，检查数据自动上传，实现信息化管理，优化医院工作流程，减少医生工作量19.病例存储可存储500例20.支持外接U盘，SD卡，具有病例的导入导出功能，实现海量存储病人数据，方便病人数据的保存和管理21.具有外部存储器是否禁用、QTc计算公式选择以及信号质量检测等功能选项22.支持一维码，二维码条码扫描枪，快速输入病人信息，减少医生工作量23.具有交直流两用供电模式，机内安装有环保充电电池，并有专用电池充电电路及完善的电池管理和保护系统，可长时间工作4小时，便于进行移动查房24.支持在线升级功能；25.通过CE认证, 通过FDA注册，CMD认证，UL认证扩展功能26.可接入心电数据管理系统：Smart ECG Viewer，Smart ECG Net27.可选心电向量深圳理邦SE-1201型心电图机SE-1201工作环境深圳理邦SE-1201型12导联心电图机SE-1201电源参数。
基层医院医疗设备技术参数
垦利县卫生和计划生育局基层医疗机构标准化建设设备技术参数
序号
设备名称
数量
技术参数
1
12道心电图机
13
1、12导联同步采集、显示、打印。单通道与三通道选择，每通道12导联任选。
11
电热恒温干燥箱
3
工作电压：220v 50Hz；温度范围：室温+10℃～300℃；温度波动度：±1℃；温度均匀度：±2.5%；功率：0.8（W）kW；材质：不锈钢；工作室尺寸:350×350×350（mm）
12
电热恒温培养箱
2பைடு நூலகம்
温度范围:室温+5---70℃±0.2℃；温度波动度:≤±0.5℃；温度均匀度:≤±0.5℃；电源电压:220∨±10∨50HZ；工作室尺寸:460×400×550（mm）
2、记录速度：5mm/s、10mm/s、12.5mm/s、25mm/s、50mm/s。一分钟节律导联、平均模板、自动分析、中文自动诊断报告等输出打印格式，可记录清晰准确的十二道不压缩心电波形及导联标记、增益、走纸速度、患者信息、分析报告等详细信息。
3、8.4英寸TFT液晶屏，支持触摸屏操作和按键操作。电脑键盘设计，支持中文、英文输入。Cali-RecTM智能打印校正系统。
7、显示：4.9英寸触摸液晶显示屏，中英文操作界面，中英文测试结果并用符号单位、SI国际单位、常用单位表示.
8、仪器能准确感应尿试纸条的数量.
9、自动卸条功能：能自动将测试过的试纸条卸到废料盒内.
10、打印：内置热敏打印机打印测试结果.
11、故障识别功能：能自动识别打印机错误、测试项目不正确等故障
十二道全自动分析心电图机技术参数
十二道全自动分析心电图机技术参数病人输入部输入阻抗50MΩ以上耐分极电压±550mV以上标准敏感度 10mm/mV±2%信噪比100 dB以上周波数特性0.05~~150H Z-3dB以上/波形数据处理部M样品比例 500sample/s(输入部8000sample/s)交流电滤波器 50/60/HZ切换高截止点滤波器75/100/150H ZEMG过滤器 25/35H Z时间常数 3.2s以上*显示部显示屏对角5.7英寸LED彩色液晶显示屏，同步显示12导联每导联2.5秒的ECG波形记录部记录通道 3,4,6,12通道记录速度 5,10,12.5,25,50mm/s*ECG分析12导联心电信号同步采集，最新ECAPS12C分析软件可提供5种判断类型和200种以上病例分析结果和分析数据。
并附带诊断指南，方便医生诊断。
*记录方式手动/自动的记录方式可分别设置不同的打印通道，能记录12导联、6导联、3+1导联、3导联心电波形。
数据储存本机可储存心电图报告数据40份*节律记录长时间节律导联记录和周期记录，在记录常规心电图中，如发现异常心律，可自动完成1或3节律导联的1分钟波形记录(节律导联可任选)。
*滤波噪音水平能在屏幕上显示并用实线或虚线打印在心电图报告上。
回顾功能能在自动记录状态下设定10—24秒心电图打印方式，仪器能进行实时记录心电波形或通过“回顾”键记录按此键之前10—24秒的心电波形，让使用者能记录清晰、稳定的心电波形(在实时记录中，当使用者在屏幕上发现异常波形后，按“回顾”键就能将屏幕上观察到但已过去的心电波形记录在记录纸上)。
*可进行R–R间期，二阶梯实验，负荷后测试。
*符合最新国际电工协会IEC60601–2参招心电图机必须符合以上功能要求(开标时须携带生产厂家授权书及彩页说明书)。
该技术参数供应商应加盖公章随询价单一块以密封形式递交。

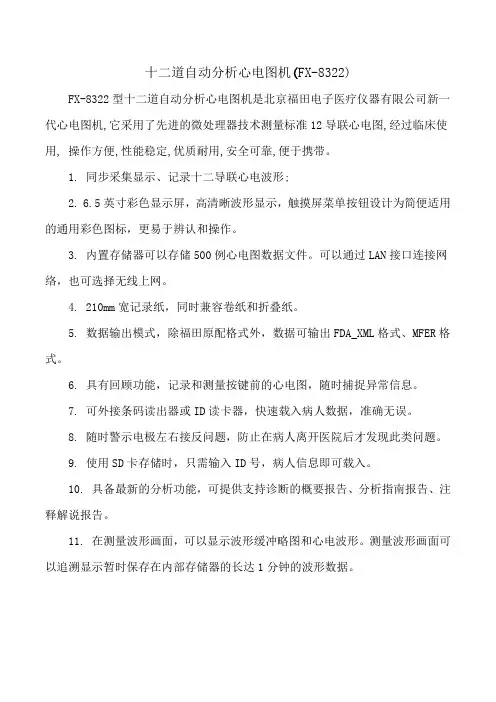

十二道自动分析心电图机(FX-8322)
十二道自动分析心电图机(FX-8322)
FX-8322型十二道自动分析心电图机是北京福田电子医疗仪器有限公司新一代心电图机,它采用了先进的微处理器技术测量标准12导联心电图,经过临床使用, 操作方便,性能稳定,优质耐用,安全可靠,便于携带。
1. 同步采集显示、记录十二导联心电波形;
2. 6.5英寸彩色显示屏，高清晰波形显示，触摸屏菜单按钮设计为简便适用的通用彩色图标，更易于辨认和操作。
3. 内置存储器可以存储500例心电图数据文件。
可以通过LAN接口连接网络，也可选择无线上网。
4. 210mm宽记录纸，同时兼容卷纸和折叠纸。
5. 数据输出模式，除福田原配格式外，数据可输出FDA_XML格式、MFER格式。
6. 具有回顾功能，记录和测量按键前的心电图，随时捕捉异常信息。
7. 可外接条码读出器或ID读卡器，快速载入病人数据，准确无误。
8. 随时警示电极左右接反问题，防止在病人离开医院后才发现此类问题。
9. 使用SD卡存储时，只需输入ID号，病人信息即可载入。
10. 具备最新的分析功能，可提供支持诊断的概要报告、分析指南报告、注释解说报告。
11. 在测量波形画面，可以显示波形缓冲略图和心电波形。
测量波形画面可以追溯显示暂时保存在内部存储器的长达1分钟的波形数据。
12心电图机-安徽省中医院
十二导联心电图机招标要求一、技术参数要求1、ECG输入：12导联波形同步采集、显示、打印。
*2、液晶显示：同屏十二导联心电波形显示，心电图波形及测量结果显示，可直接输入并打印病人的中、英姓名、医院名称及科室名称。
*3、记录模式：具备预采样模式，在自动和手动状态下能同步记录12道、12+1道、6道、6+1道、6+3道、3道、3+1道心电波形、具有节律模式、省纸等多种记录模式。
记录波形长度可自由调节。
4、输入回路：浮地输入，具备抗除颤效应；*5、分析功能：具有强抗干扰能力，具有中文语言的详细分析报告、简单分析报告、节律分析报告、代表心搏分析报告。
具有R-R分析，节律导联长度可自由选择。
*6、记录速度：6.25、12.5、25、50mm/s。
*7、灵敏度选择：2.5、5、10、20mm/mv。
8、输入阻抗：≥50MΩ。
9、时间常数：≥3.2秒。
10、频率响应：0.05～160Hz。
11、耐极化电压：±500mV。
12、基线自动调节，滤波器含交流、肌电滤波器，自适应漂移滤波，具有缺纸报警功能，兼容卷纸和折叠纸记录。
*13、存储功能：机器内置存储可存储100份以上完整的心电图数据和分析结果供回放和复制。
*14、交/直流两用，内置可充电锂电池及充电电路。
*15、通过CE认证，通过CMD医疗器械产品认证售后服务条款：1、整机保修不少于2年，提供终身定期预防性维护保养次数，每年不少于3次；2、提供完整的使用手册及说明书一式两份，安装时院方验收；3、请详细说明设备易损配件及配套耗材、器械的价格，验收合格后10年内保证供应，如不提供，视为免费供应；4、免费提供人员培训；5、提供相同型号产品在安徽省内三级医院用户清单；6、招标文件、投标人投标响应提供的技术参数和英文原版Datasheet翻译件（进口设备）作为设备验收的依据。
注: 凡标有*号的均为重要的指标或要求，不可偏离。
E65 十二道数字式心电图机招标参数
E65十二道数字式心电图机技术参数1心电采集显示1.1信号输入：12导联同步采集，同步放大，12通道同步打印输出1.2输入方式：浮地输入，具有除颤保护和起搏脉冲抑制电路1.3★耐极化电压：≥±600mV1.4时间常数：≥3.2s1.5★频率响应：0.05Hz -200Hz1.6增益类型：2.5、5、10、20、40、10/5、AGC（mm/mV）1.7输入阻抗：≥50MΩ1.8输入回路电流：≤15 n A1.9患者漏电流：≤10 μ A1.10共模抑制比：≥110dB1.11★A/D转换：24位2心电波形测量和诊断2.1心率计算范围：30bpm -300bpm2.2心率计算精度：±1bpm2.3心电波形测量信息：P时限、PR间期、QRS时限、QT间期、QTC间期、RR间期、RV5振幅、SV1振幅、RV6振幅、SV2振幅、RV5+SV1振幅、P波电轴、QRS波群电轴、T波电轴2.4诊断分析种类：≥140种2.5 检测结果支持明尼苏达码3记录仪3.1记录方式：热敏点阵式3.2记录速度：5 mm/s、6.25 mm/s、10 mm/s、12.5 mm/s、25 mm/s、50 mm/s3.3记录纸规格：Z型折叠纸，210mm*140m*20m3.4★记录类型：能够实现不少于12种的打印方法输出。
（3×4、3×4+1R、3×4+3R、6×2、6×2+1R、12×1、12×1_V6，手动3道、手动6道、手动12道、单导节律、三导节律，R-R等）3.5可外接打印机直接在A4纸上打印4输入输出接口4.1网络接口：RJ-45（1个）TCP/IP ；升级、联网功能4.2★USB接口：USB Host（1个）连接USB设备，USB Device（1个），连接PC电脑，支持热拔插4.3SD卡接口：标准SD卡5 ★工作模式5.1 手动模式、自动模式、节律模式、R-R模式、关闭模式6 存储规格6.1 ★内置存储：800组ECG记录数据6.2 外置存储：支持SD卡和U盘存储方式，可实现数据转移和导入、导出6.3 ★输出格式：PDF、DAT、Dicom(选配)、FDA-XML（选配）等7 显示7.1 显示器尺寸：8.0寸TFT LCD，全屏触摸屏设计，具备背景网格功能7.2 显示分辨率：800×6008 操作8.1 键盘输入： PC键盘可快捷实现记录、模式选择，快捷功能菜单选择8.2 触摸屏操作：标准触摸屏接口（4线）8.3 可选配条码枪9 电池9.1 电池类型：内置高聚能锂离子可充电电池9.2 ★电池容量：能持续打印输出500份心电数据10 商务部分10.1 ★生产厂家生产历史10年以上，生产厂家注册资本一亿以上10.2 质量保证体系：具有ISO9001、ISO13485质量体系认证，具有ISO14001环境质量体系认证,CE和FDA认证；10.3 ★生产厂家被誉为“国家高新技术企业”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图仪技术参数
(十二道自动分析心电图机)
产品名：进口品牌心电图仪（十二道自动分析心电图机）
输入电路
心电输入：12导联同步采集，10电极
导联选择：自动或手动
输入方式：浮地输入
输入保护：标配导联线内附除颤保护电路
采样率：8000 Hz/8Ch
模数转换精度≤2.5 μV
输入阻抗：≥20MΩ
耐极化电压：≥±550mV
共模抑制比：≥100dB
频率响应：0.05Hz-150Hz（+0.4/-3 dB）
标准灵敏度：10mm/mV, 误差≤±5%
时间常数：≥3.2秒
滤波器：低通滤波、肌电滤波、交流滤波、基线抑制滤波
低通滤波75Hz, 100Hz, 150Hz 三档
肌电滤波25Hz/35Hz 二档
交流滤波50Hz或60Hz
基线抑制强/弱二档
增益/灵敏度选择：5，10，20mm/mV，手动或自动
不正常状态检测：电极脱落报警，高频噪声过高报警
电极脱落：液晶显示器显示脱落部位
显示和记录
显示方式：≥7"液晶显示，0-108°翻转
显示分辨率：800*480
显示导联数：同屏12导联，≥2.8s
显示内容：系统菜单、心电波形、心率、导联名称、走纸速度、
增益、滤波器、日期、患者信息、测量信息、工作模
式、标记等
记录器：内置高分辨率热线阵打印。
记录纸宽度：210mmx140mm折纸
记录道数：3, 3+1, 6, 12道
走纸速度：10, 12.5, 25，50mm/S
无纸检出：记录纸用完后自动停止走纸并报警
打印数据：程序型号、版本、日期和时间、走纸速度、灵敏度、
导联名称、滤波器、患者信息（ID号码、年龄、性别）、
电极检出、噪声、计时标记、事件标记、心电波形、
分析报告等。
操作模式：可自动或手动。
自动操作时支持实时或回顾记录，具
备自动检测并延长记录心律失常波形，且支持全自动
开始记录，记录波形10-24秒可调。
其它
测量分析：ECAPS 12C 自动测量分析算法，符合IEC-60601-2-51
性能要求
自动测量参数：包括心率、PR间期、QT/QTc、P/QRS/T电轴、RV5/SV1
电压等值
自动分析结果：5大类200多种以上分析结论支持，分析结果支持中文
或英文切换（可包含原因说明）与显示和打印语言可
分别设置，支持明尼苏达码表示。
外部输入：10mm/0.5V±5%，输入阻抗≥100kΩ
信号输出：0.5V/1mV±5%，输出阻抗≤100Ω，输出短路时不损坏
心电图机
其它输出接口：USB/SD
存储和传输：内置400份心电图，扩展支持
网络支持有线或无线网
提示音：QRS同步或热笔拟笔音
输入键：键位支持直接输入患者ID号
打印网格：具备在无网格纸上打印网格功能
心律失常检测：具备心律失常检测并自动延长记录的功能
QTc算法：支持2种或2种以上算法
重量：≤4.2Kg
安全性：电击防护类型: I类CF型。
交流：100-240±10%
直流：长效可充电电池，充满电可连续工作30分钟以上。
