心电图机参数参考

心电图仪技术参数

心电图仪技术参数1、全数字3通道心电图机，提取人体心电波群进行形态和节律分析，供临床诊断和研究；2、采样率：大于或等于1000采样点/秒；3、起搏检测采样率：16000采样点/秒；4、采用先进的直流耦合心电放大器，保障在除颤等冲击后波形迅速恢复；5、提供预采集模式，用户无须等待心电波形的采集时间；6、动态范围：差分输入±10 mV, 极化电压±600 mV；7、分辨率：1 μV/LSB @ 500 sps；8、频率响应：–3 dB @ 0.05 to 150 Hz；9、基线漂移滤波：0.05 Hz, BDR；10、低通滤波：20 Hz, 35 Hz, 150 Hz；11、交流滤波：50/60 Hz±0.3 Hz；12、共模抑制比不小于110 dB；13、模数转换：24bit；14、输入阻抗不小于50MΩ @ 10 Hz；15、患者漏电流：<10 μA；16、实时心率计范围：30-300BPM ± 10% 或±5 BPM, 两者取更大者；17、开机时间5秒以内，保证快速临床响应；18、灵敏度/增益：2.5, 5, 10, 20 mm/mV, 自动；19、大于或等于5英寸彩色LED背光液晶显示器，分辨率高达800*480；20、内置可充电锂电池，可供6小时持续操作（不打印）或打印500份报告；21、关机状态下3.5小时充满电池；22、80mm热敏点阵式记录仪，可兼容热敏卷纸和热敏折叠纸；23、走纸速度5, 12.5, 25, 50 mm/s可选；24、提供额外的4*2.5s 紧凑版打印格式，诊断报告显示于波形上方，节约用纸；25、强大的内部存储可存储800份报告；26、Glasgow大学静息心电算法用于心电测量及解析，提供可靠的诊断报告供临床参考；27、患者信息可包括ID，年龄，出生日期，性别，种族，用药情况，既往疾病类型；28、小儿患者提供V4R导联替换V3导联的算法和诊断支持。

心电图机技术参数要求

心电图机技术参数要求1.频率响应：0.05Hz---150Hz(在-3db之内)。

2.抗极化电压：≥±550mV或以上。

3.A/D转换位数：18位。

4.灵敏度选择：1/4,1/2,1,2cm/mV;手动或自动。

5.*采样频率：8000次/秒/通道。

6.记录速度：5、10、12.5、25、50mm/秒±3％。

7.*内部存储器：≥500组测量信息。

8.外部存储器：可存储于U盘或SD卡选配。

9.*显示器：高清彩色液晶触摸屏，高分辨率。

10.可选配外接条码读出器或者ID读卡器，快速载入病人数据，准确无误。

11.方便的纸槽：145mm宽记录纸，卷纸和折叠纸都可以方便使用。

12.回顾记录：可回放记录1分钟秒测量的心电图波形或回顾1分钟心电图波形。

13.操作装置：触摸屏和标准全键盘(触屏可变为字母键盘输入使用)。

14.具有拷贝功能，它可为用户任意重新打印不同的记录波形格式、不同的报告格式、详细测量值和分析注悉，满足用户的不同的报告格式。

15.采用最新的心电图诊断分析系统。

分析诊断定为9分类4分级，从而提高了分析精度和准确度，使到机器提供的报告结果更加符合实际情况。

16.*报警信息显示点击安装不正确：即时警示电极左右接反问题，防止在病人离开医院后才发现此类问题。

17.网络（LAN）端口：标准IEEE802.3U 100BASE-TX18.*完善的网络功能：除去通过LAN接口连接的网络功能以外，也可选择无线上网功能。

19.*心电图机数据输出模式：XML格式数据20.具有维护自检测功能，自带标准心电发生器。

12道心电图机技术参数

12道心电图机技术参数一、设备需求1、设备名称：数字式十二道心电图机2、基本功能：体检心电图机，适应社区、医院规模性公共体检二、技术参数1.导联模式：标准导联、Cabrera 导联2.输入电路：浮地输入，具有除颤保护电路3.采集方式：12导联同步采集、同步打印4.灵敏度（增益）：1.25、2.5、5、10、20、10/5、20/10mm/mV及自动增益5.耐极化电压：≥±500mV6.共模拟制比：≥100dB7.滤波功能：具有交流/工频滤波（50/60HZ）、肌电/低通滤波（25Hz、35Hz、75Hz、100Hz、150Hz、250Hz）和漂移/高通滤波（0.01Hz、0.02Hz、0.05Hz、0.35Hz、0.5Hz、0.8Hz）8.★频响：0.05～250Hz,适应于成人、儿童、新生儿心电图9.检查类型：常规心电图和体检心电图2种类型10.显示屏：≥7寸彩色液晶屏，0-80度可翻转11.显示方式：具有心电波形同屏显示和分屏显示12.★数据存储：内部存储＞10000份病例，标配SD卡，支持U盘13.系统语言：中文、英语等14.具有导联脱落人体指示图，可直观提示脱落导联，方便医生操作15.长时间R-R分析，可采集300秒不压缩心电波形，具有趋势图、直方图分析16.特有实时波形冻结，支持300秒钟波形全息电影回放，方便异常心电波形扑捉17.特有手动/自动心率不齐检查，可自动检测并打印心率不齐波形18.特有CardiPro成人\儿童专用分析算法、明尼苏达码编码系统，分析更准确19.待机时间：0、5、10、30、60、120分钟可调20.自动关机时间：0、30、60、120、180分钟可调21.波形节律时间：30-300S可调22.心电信号采集时间：10S23.屏幕网格具有开启和关闭显示功能24.记录系统：热敏点阵打印25.具有根据临床需求可对内置热敏打印机进行开启和关闭功能26.记录纸规格：210x140mm折叠纸27.走纸速度：5、6.25、10、12.5、25、50mm/s28.记录格式：3*4，3*4+1R，3*4+3R，6*2，6*2+1R，6*2+3R，12*129.记录模式：自动、手动、周期、自动触发，省纸、采集上传等模式30.屏幕显示内容：心电波形显示、心率、导联名称、电极安放位置、走纸速度、增益、滤波器状态、系统时间、记录模式、患者信息、起搏状态等31.报告格式：简单报告、详细报告、代表心博报告、手动报告32.仪器端口：2个USB接口（可存储数据、软件升级和连接扫描枪）、1个SD卡插槽（可存储数据）、1个LAN网络接口（标配有线功能）、预留1个外接键盘接口等33.★具备在无网格纸上打印网格功能34. 可充电锂电池.35. 带电脑工作站，软件，打印机。

心电图机产品性能指标

2.性能要求2.1基本性能2.1.1输入动态范围对于叠加了±300mV的直流偏置电压，以125mV/s的速率变化的，幅度为8mV（峰谷值，增益10mm/mV）的差模电压，本产品具有响应和显示能力。

时变输出信号的幅度等效到输入的变化＜10%或者50μV（取最大值）。

2.1.2输入阻抗一个电极-皮肤模拟阻抗（一个0.62 MΩ电阻与一个4.7 nF电容的并联）串联于每个患者电极的连接中，在心电诊断设备的带宽内，其导致的信号衰减与未串联模拟阻抗时相比应不超过20％。

在规定的直流偏置范围内（±300mV）也应满足此要求。

（一个单端输入阻抗在10Hz时至少是2.5 M Ω输入才能满足这些要求。

）2.1.3共模抑制心电诊断设备应对在人体表面上的50 Hz共模干扰电压有抑制能力。

所有患者电极连接通过一个51kΩ电阻和47nF电容（包括N）连到一个公共节点上，一个50 Hz、20 V（有效值）的信号通过一个100 pF电容施加到公共节点上，应不产生一个有60s以上时间的1 mV（峰谷值）RTI的输出信号。

2.1.4增益精确度设备应有固定增益选择10 mm/mV，增益准确度为±10％。

2.1.5增益稳定性设备开机1 min以后，每分钟增益变化不应超过0.33％。

每档固定增益的1h的总变化不应超过±3％。

注：设备同时提供的永久记录和非永久显示不必有相同的增益。

2.1.6 系统噪音当使用制造商推荐的电缆，以及所有输入通过串接于各患者电极连接中的一个由一个51 kΩ 电阻器和一个47 nF电容器并联的电路连接在一起时，因患者电缆、内部电路和输出显示所产生的噪声应不超过有10s以上时间的50µV（峰谷值）RTI。

2.1.7频率响应对于频率在0.67Hz~40Hz之间的正弦信号，其响应幅度应在5Hz时响应幅度的140%~70%之间（+3dB到-3dB）。

2.1.8最小检测信号在描记速度为25mm/s、增益为10mm/mV时，施加一个10Hz、50μV（峰谷值）正弦信号，应能够产生出一个明显可见的偏转。

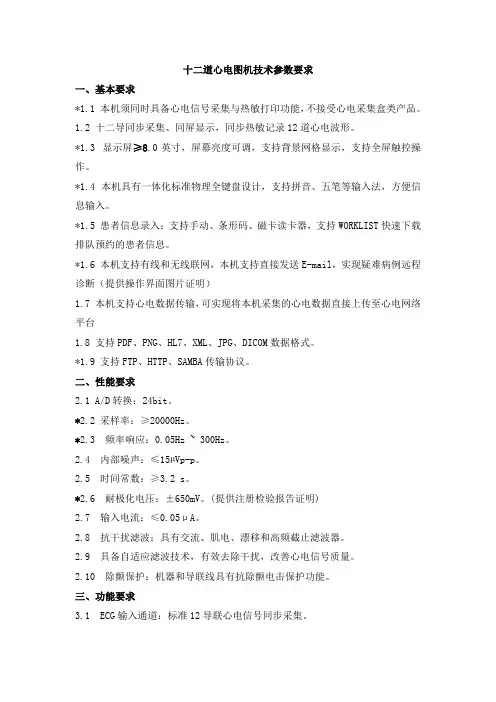

十二道心电图机技术参数要求

十二道心电图机技术参数要求一、基本要求*1.1 本机须同时具备心电信号采集与热敏打印功能，不接受心电采集盒类产品。

1.2 十二导同步采集、同屏显示，同步热敏记录12道心电波形。

*1.3 显示屏≥8.0英寸，屏幕亮度可调，支持背景网格显示，支持全屏触控操作。

*1.4 本机具有一体化标准物理全键盘设计，支持拼音、五笔等输入法，方便信息输入。

*1.5 患者信息录入：支持手动、条形码、磁卡读卡器，支持WORKLIST快速下载排队预约的患者信息。

*1.6 本机支持有线和无线联网，本机支持直接发送E-mail，实现疑难病例远程诊断（提供操作界面图片证明）1.7 本机支持心电数据传输，可实现将本机采集的心电数据直接上传至心电网络平台1.8 支持PDF、PNG、HL7、XML、JPG、DICOM数据格式。

*1.9 支持FTP、HTTP、SAMBA传输协议。

二、性能要求2.1 A/D转换：24bit。

*2.2 采样率：≥20000Hz。

*2.3 频率响应：0.05Hz ~ 300Hz。

2.4 内部噪声：≤15µVp-p。

2.5 时间常数：≥3.2 s。

*2.6 耐极化电压：±650mV。

(提供注册检验报告证明)2.7 输入电流：≤0.05μA。

2.8 抗干扰滤波：具有交流、肌电、漂移和高频截止滤波器。

2.9 具备自适应滤波技术，有效去除干扰，改善心电信号质量。

2.10 除颤保护：机器和导联线具有抗除颤电击保护功能。

三、功能要求3.1 ECG输入通道：标准12导联心电信号同步采集。

3.2 导联选择：手动/自动可选，支持标准威尔逊、Cabrera导联体系，同时具备导联标识自定义功能。

3.3 采集时间设置：波形实时采集和冻结时长均可达60s。

3.4 支持实时采样、预采样模式，支持节律分析。

3.5 可同屏显示12导同步心电波形，同时支持3*4、6*2、12*1等多种显示布局。

3.6 屏幕显示信息：心电波形、时间、心率、ID、工作模式、导联脱落信息、联网状态信息、外接设备状态信息等。

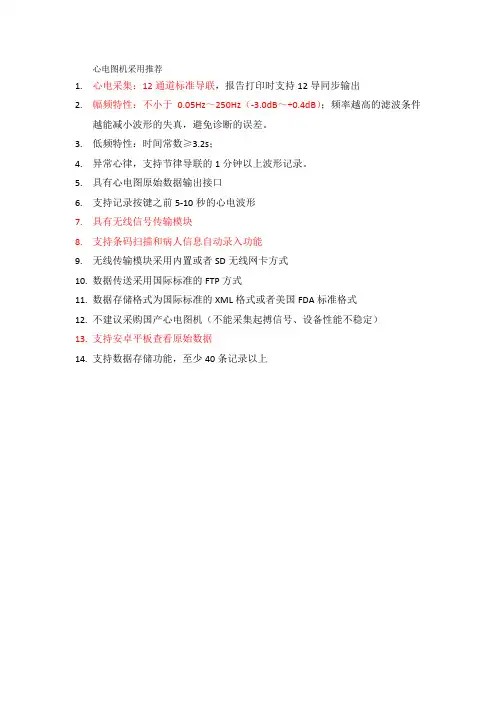

心电图机采用推荐
1.心电采集：12通道标准导联，报告打印时支持12导同步输出
2.幅频特性：不小于0.05Hz～250Hz（-
3.0dB～+0.4dB）；频率越高的滤波条件
越能减小波形的失真，避免诊断的误差。

3.低频特性：时间常数≥3.2s；
4.异常心律，支持节律导联的1分钟以上波形记录。

5.具有心电图原始数据输出接口
6.支持记录按键之前5-10秒的心电波形
7.具有无线信号传输模块
8.支持条码扫描和病人信息自动录入功能
9.无线传输模块采用内置或者SD无线网卡方式
10.数据传送采用国际标准的FTP方式
11.数据存储格式为国际标准的XML格式或者美国FDA标准格式
12.不建议采购国产心电图机（不能采集起搏信号、设备性能不稳定）
13.支持安卓平板查看原始数据
14.支持数据存储功能，至少40条记录以上。

W1342心电图机(12导联)技术参数

制造厂家在西安设有办事处，有常驻厂家销售人员与技术人员能够保证售后服务质量
8.3显示导联数：同屏12导联，全部12导联的5分钟记录，可选择的任意10秒的完整心电图报告
8.4报告格式3x4 (1R, 3R)；3x4, 1R 8ST；3x4, 1R 10ST；6x2；全景12(Cabrera格式)；12x1（标准和Cabrera格式）
8.5节律报告1-12个导联任选
9
心电算法
W1342“心电图机（12导联）”技术参数
科室：临床技能中心
序号
技术指标名称
招标技术要求
1
采集方式
心电图采集：12导联同步采集，10电极
2
操作界面
中文操作按钮及中文菜单显示
★3
信号质量反馈
心电图信号质量指示器提供即时的信号质量反馈，指示松动的或是故障的电极。
★4
采样率
采样率每个电极/导联每秒采集8000个样本
5
滤波
滤波：高通滤波、低通滤波、肌电滤波、交流滤波、伪差滤波、基线抑制滤波
6
检测
不正常状态检测：电极脱落报警，高频噪声过高报警，除颤报警
7
输入
65键，标准数字键盘，支持特殊字符
8
显示及报告
★8.1≥6.5寸彩色触摸屏，显示分辨率：640x480
8.2显示内容包括时间、报告格式、工作状态、患者信息、信号质量、网络信号、电池电量及某个电极脱落等参数
DXL算法可以针对成年人进行12导联每个导联每个波形进行精确测量和综合分析，进而得到P波时限、PR间期、QRS波群时限、QT间期的综合性测量值
10
打印机
高分辨率、数字阵列打印机，使用A4热敏打印纸
11
存储

心电图机（十二道）技术参数
