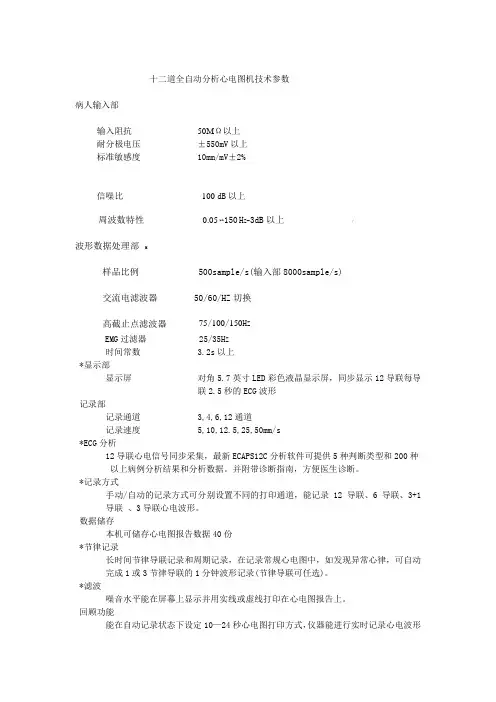

十二道自动分析心电图机基本技术参数
十二道自动分析心电图机基本技术参数
产品名：心电图仪（十二道自动分析心电图机）
频率响应：0.05Hz-150Hz（+0.4/-3 dB）
标准灵敏度：10mm/mV, 误差≤±5%
时间常数：≥3.2秒
滤波器：低通滤波、肌电滤波、交流滤波、基线抑制滤波
显示和记录
显示方式：≥7"可翻转彩色液晶显示屏，有解析结果屏幕显示功
能，有长达3分钟的同屏12道心电波形冻结功能显示分辨率：800*480
显示导联数：同屏12导联，≥5s
显示内容：系统菜单、心电波形、心率、导联名称、走纸速度、
增益、滤波器、日期、患者信息、测量信息、工作模
式、标记等
多道生理记录仪基本技术参数
1、计算机系统：CPU：双核3.0、内存大于等于2G、硬盘大于等于2000G。
2、前置放大器:总通道数≥32个通道
3、心内增益控制：1、2、5、10、20、40、100、200、400mm/mv多档可选
4、前置放大器到计算机的信号传输：光纤传输；
5、低通滤波器（Hz）IECG：200、400、600、800、1200 Hz；SECG：
20、30、100Hz
高通滤波器（Hz）IECG：0.4、20、30、40、60、80、100Hz；SECG：
0.05
6、具有2道有创压力监测，满足冠脉造影压力监测。
7、单个心内插板的电极插孔数达到≥32个。
心电监护仪基本技术参数
1、触摸显示屏：≥12英寸高精密彩色触摸屏，分辨率≥1200*800；
2、监测参数：12导联心电/呼吸、血氧饱和度/脉搏、无创血压。可选配升级双有创压、单体温、PICCO连续心排、麻醉气体和经皮气体等的高级监测。
3、监护仪标配≥23种心律失常分析，含房颤分析功能，QT及QTc连续测量分析，实时显示数值，并能够设置报警极限；
4、血氧饱和度监测具有防运动、低灌注的血氧饱和度监测技术, 提供灌注指示。
5、无创血压监测：需提供听诊法和动脉内法的双参考点校正。具有≥4种监测
模式：除手动、自动、快速测量外，还具有序列测量模式
6、ST-环状图分析系统，可动态观察ST段变化趋势，心肌缺血定位；
7、具有双有创压力监测功能, 具备测量所有有创压力功能，并能以相应的标识分别注明。通过一路动脉血压即提供脉搏压力变异（PPV）参数。
