3变压器的数学模型
变压器的参数和数学模型
第二节变压器的参数和数学模型⏹双绕组变压器的参数和数学模型⏹三绕组变压器的参数和数学模型⏹自耦变压器的参数和数学模型一.双绕组变压器的参数和数学模型⏹阻抗⏹电阻变压器的电阻是通过变压器的短路损耗，其近似等于额定总铜耗。
我们通过如下公式来求解变压器电阻：（MV A）Rt—电阻（欧）•电抗在电力系统计算中认为，大容量变压器的电抗和阻抗在数值上接近相等，可近似如下求解：Uk —阻抗电压（%），Un —额定电压（kV ），Sn —额定容量（MV A ） Xt —电抗⏹导纳⏹电导 变压器电导对应的是变压器的铁耗，近似等于变压器的空载损耗，因此变压器的电导可如下求解：⏹电纳在变压器中，流经电纳的电流和空载电流在数值上接近相等，其求解如下：二.三绕组变压器的参数和数学模型⏹按三个绕组容量比的不同有三种不同的类型：100/100/100、100/50/100、100/100/50⏹按三个绕组排列方式的不同有两种不同的结构：升压结构：中压内，低压中，高压外降压结构：低压内，中压中，高压外•电阻由于容量的不同，对所提供的短路损耗要做些处理 ⏹⏹对于100/50/100或100/100/50首先，将含有不同容量绕组的短路损耗数据归算为额定电流下的值。
例如：对于100/50/100然后，按照100/100/100计算电阻的公式计算各绕组电阻。
2. 电抗⏹根据变压器排列不同，对所提供的短路电压做些处理：一般来说，所提供的短路电压百分比都是经过归算的三.自耦变压器的参数和数学模型就端点条件而言，自耦变压器可完全等值于普通变压器，但由于三绕组自耦变压器第三绕组的容量总小于变压器的额定容量，因此需要进行归算。
❖对于旧标准：❖对于新标准，也是按最大短路损耗和经过归算的短路电压百分比值进行计算。
第二章 电力系统各元件的特性和数学模型一．电力线路的参数和数学模型二．负荷的参数和数学模型第三节 电力线路的参数和数学模型⏹电力线路结构简述电力线路按结构可分为架空线：导线、避雷线、杆塔、绝缘子和金具等电缆：导线、绝缘层、保护层等架空线路的导线和避雷线导线：主要由铝、钢、铜等材料制成避雷线：一般用钢线1. 架空线路的导线和避雷线❖认识架空线路的标号×××××—×/×钢线部分额定截面积主要载流部分额定截面积J 表示加强型，Q表示轻型J 表示多股线表示材料，其中：L表示铝、G表示钢、T表示铜、HL表示铝合金例如：LGJ—400/50表示载流额定截面积为400、钢线额定截面积为50的普通钢芯铝线。
电力变压器的参数与数学模型
.-电力变压器的参数与数学模型————————————————————————————————作者：————————————————————————————————日期：电力变压器的参数与数学模型2.3.1理想变压器对于理想变压器，假定：绕组电阻为零；因此绕组损耗I2R为零。
铁心磁导率是无穷大，所以铁心磁阻为零。
不计漏磁通；即整个磁通为铁心和一次侧绕组、二次侧绕组相交链的磁通。
不计铁心损耗。
图2-20双绕组变压器内部结构图2-21 双绕组变压器示意图从安培和法拉第定律知:（2-46）磁场强度矢量Hc 为（2-47）其中，磁场强度、磁感应强度和磁通量的关系为由于理想变压器铁心磁导率为无限大，则磁阻R c近似为零。
（2-48）上式可写为：图2-21为双绕组变压器的示意图。
（2-49）或者图2-21中的标记点表示电压E1和E2，在标记点侧是＋极，为同相。
如果图2-21中的其中一个电压极性反向，那么E1与E2相位相差180o。
匝数比k定义如下：理想单相双绕组变压器的基本关系为（2-50）（2-51）由推导可得两个关于复功率和阻抗的关系如下。
图2-21中流进一次侧绕组的复功率为（2-52）代入（2-50）和（2-51）（2-53）可见，流进一次侧绕组的复功率S1与流出二次侧绕组的复功率S2相等。
即理想变压器没有有功和无功损耗。
如果阻抗Z2与图2-21中理想变压器的二次侧绕组相连，那么（2-54）这个阻抗，当折算到一次侧时，为（2-55）因此，与二次侧绕组相连的阻抗Z2折算到一次侧，需将Z2乘以匝数比的平方k2。
2.3.2实际双绕组变压器1.简化条件实际单相双绕组变压器，与理想变压器的区别如下：计及绕组电阻；铁心磁导率为有限值；磁通不完全由铁心构成；计及铁心有功和无功损耗。
图2-22实际单相双绕组变压器的等效电路图电阻串联于图中一次侧绕组，用于计及该绕组损耗I2R。
电抗为一次绕组的漏电抗，串联于一次绕组用于计及一次绕组的漏磁通。
电机学辜承林(第三版)第3变压器
主磁通与感与应电动势 e1、e2关系
时间相位上：滞后于 Øm 的电角度是 90° 有效值大小: 相量表达式：
磁通Øm与电势E1、E2 的相量关系(图2-tem2)
2.漏磁通与漏电动势、漏电抗
• 漏电动势：e1s (t) = -N1 dØ1s/dt • 有效值： • 漏磁通与漏电抗
由于漏磁通所通过的途径是非磁性物质，其磁导率 是常数，所以漏磁通的大小与产生此漏磁通的绕组中 的电流成正比关系为：用漏感系数L1s表示二者关系： N1Ø1s∝ Im 即： L1s= N1Ø1s/√ 2 Im
从一个电路向另一个传递能量或传输信号的一种 电气装置。
常用来将一种交流电压的电能转换为同频率的 另一种交流电压的电能。
（一）变压器用途
• 电力系统中实现电能的远距离高效输送、合理配电、安全 用电。如：电力变压器、配电变压器。
• 供给特殊电源用的专用变压器。如：炼钢炉供电 的电炉 变压器、大型电解电镀、直流电力机车供电的整流变压器，
三相芯式变压器示意图
绕组
上铁轭
铁芯柱
下铁轭
铁心结构示意图
铁心结构示意图
铁心结构示意图
（二）绕组
• 1、作用：构成变压器的电路系统。 • 2、构成：绝缘铜线或铝线在绕线模上绕制而成。
3、结构形式：同心式、交叠式。
同心式
结构 同心式绕组的高、低压绕组同心地套装
在心柱上
特点 同心式绕组结构简单、制造方便，国产电力
变压器三侧容量的关系_概述及解释说明
变压器三侧容量的关系概述及解释说明1. 引言1.1 概述本文将讨论变压器三侧容量之间的关系，具体涵盖了定义、影响因素和数学模型等内容。
变压器是电力系统中常见且重要的设备之一，用于调整电压或转换电能。
在实际应用中，变压器的三侧容量之间存在着一定的关系，理解这种关系对于正确选择和设计变压器至关重要。
1.2 文章结构本文分为五个部分来探讨变压器三侧容量的关系以及解决实际应用中可能遇到的问题。
首先是引言部分，简要介绍本篇文章的概述、结构和目的。
然后进入第二部分，详细描述了变压器三侧容量相关的定义、影响因素和数学模型。
接着，在第三部分中，我们将探讨一侧容量对其他两侧容量的影响，并具体阐述电压变比、电流变比和功率变比对容量变化的关系。
第四部分将解释说明实际应用中可能出现的问题，如负载不平衡、过载状况和短路故障，并提供相应解决方案。
最后，在第五部分给出了本文的结论和展望。
1.3 目的本文的目的是系统性地介绍变压器三侧容量之间的关系，帮助读者全面理解变压器容量设计以及应对实际问题的方法。
通过研究和分析，读者将能够更好地选择适当的变压器并解决可能出现的容量相关问题。
了解这种关系对于电力系统工程师、电气工程技术人员以及进行电能转换的行业从业者具有重要意义。
2. 变压器三侧容量的关系：2.1 定义：变压器是电力系统中常见的重要设备之一，用于改变交流电的电压和电流水平。
变压器通常由三个侧面组成：高压侧、低压侧和中性点。
其中，高压侧和低压侧分别承担着输送能量和供应能量的角色，而中性点则用于连接地线或防止潮流倒灌。
在设计和应用变压器时，我们需要考虑三个侧面的容量关系。
2.2 影响因素：在具体的变压器设计中，各个侧面的容量不能独立设置，它们之间存在着相互制约与影响关系。
这是因为从物理上讲，高压侧、低压侧和中性点之间通过匝数比例来保持能量守恒，即功率输入与输出相等。
因此，在确定一个侧面的容量时，其他两个侧面的容量也会被限定。
2.3 数学模型：为了更好地理解变压器三侧容量之间的关系，我们可以使用以下数学模型进行分析。
电力系统各元件的数学模型
推导过程：从1-1’，2-2’之间等值，将导纳支路拿出去
ZT 1:k
I1 1 I2 k
U2
k
U1
I1
ZT
1 I1
U1
ZT
1:k I2
2 U2
I1
U1 ZT
U2
1’
ZT k
U1 (y10
y) 12
2’
U2
y 12
I2
U1 ZT k
U2 ZT k2
U1 y12
U2 (y20
y) 12
§2.5 电力系统的等值电路
一些常用概念
1. 实际变比 k
k=UI/UII UI、UII :分别为与变压器高、低压绕组实际 匝数相对应的电压。 2. 标准变比kN
• 有名制：归算参数时所取的变比 • 标幺制：归算参数时所取各基准电压之比
3. 非标准变比 k* k*= k /kN＝UIIN UI /UII UIN
U
U UB
I S Z
I IB S SB Z ZB
P jQ SB
R jX ZB
P SB R ZB
j
Q SB
P
jQ
j
X ZB
R
jX
§2.5 电力系统的等值电路
2、基准值的选取 1) 基准值的单位与对应有名值的单位相同 2) 各种量的基准值之间应符合电路的基本关系
SB 3 UB IB UB 3 IB ZB
§2.5 电力系统的等值电路
四、电力系统的等值电路制订
1、决定是用有名值，还是用标幺值
容量不相同时 2、变压器的归算问题
电压等级归算
采用Γ型和T型 采用π型—不归算
3、适当简化处理
华南理工电机学课后习题及答案

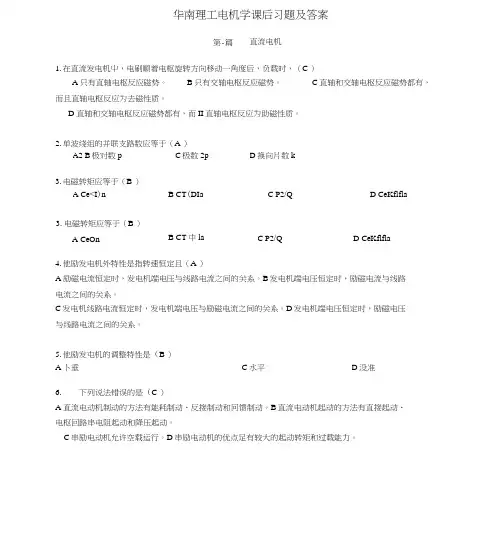

华南理工电机学课后习题及答案第-篇直流电机1.在直流发电机屮，电刷顺着电枢旋转方向移动一角度后，负载时，（C ）A只有直轴电枢反应磁势。
