【精品试卷】人教版高中物理选修3-2第六章综合能力测试复习专用试卷

合集下载

人教版高中物理选修3-2综合测试.docx

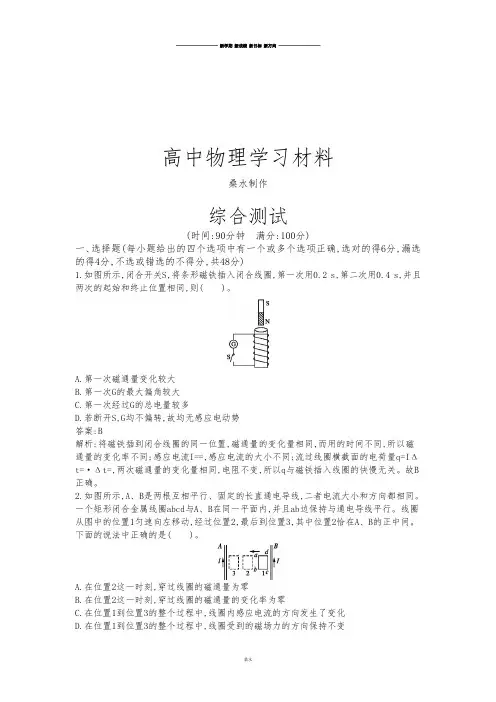

高中物理学习材料桑水制作综合测试(时间:90分钟满分:100分)一、选择题(每小题给出的四个选项中有一个或多个选项正确,选对的得6分,漏选的得4分,不选或错选的不得分,共48分)1.如图所示,闭合开关S,将条形磁铁插入闭合线圈,第一次用0.2 s,第二次用0.4 s,并且两次的起始和终止位置相同,则( )。

A.第一次磁通量变化较大B.第一次G的最大偏角较大C.第一次经过G的总电量较多D.若断开S,G均不偏转,故均无感应电动势答案:B解析:将磁铁插到闭合线圈的同一位置,磁通量的变化量相同,而用的时间不同,所以磁通量的变化率不同;感应电流I==,感应电流的大小不同;流过线圈横截面的电荷量q=IΔt=·Δt=,两次磁通量的变化量相同,电阻不变,所以q与磁铁插入线圈的快慢无关。

故B 正确。

2.如图所示,A、B是两根互相平行、固定的长直通电导线,二者电流大小和方向都相同。

一个矩形闭合金属线圈abcd与A、B在同一平面内,并且ab边保持与通电导线平行。

线圈从图中的位置1匀速向左移动,经过位置2,最后到位置3,其中位置2恰在A、B的正中间。

下面的说法中正确的是( )。

A.在位置2这一时刻,穿过线圈的磁通量为零B.在位置2这一时刻,穿过线圈的磁通量的变化率为零C.在位置1到位置3的整个过程中,线圈内感应电流的方向发生了变化D.在位置1到位置3的整个过程中,线圈受到的磁场力的方向保持不变答案:AD解析:根据安培定则和楞次定律判断,选项A、D正确。

3.阻值为10 Ω的电阻接到电压波形如图所示的交流电源上,以下说法正确的是( )。

A.电压的有效值为10 VB.通过电阻的电流有效值为 AC.电阻消耗电功率为5 WD.电阻每秒钟产生的热量为10 J答案:BC解析:由u t图象,交流电压最大值为10 V,有效值为5 V,A错误。

根据I=,B正确。

再根据P=I2R,C正确。

电阻每秒产生热量Q=Pt=5 J,故D错误。

全品人教版物理选修3-2作业：第六章+章末知识测评

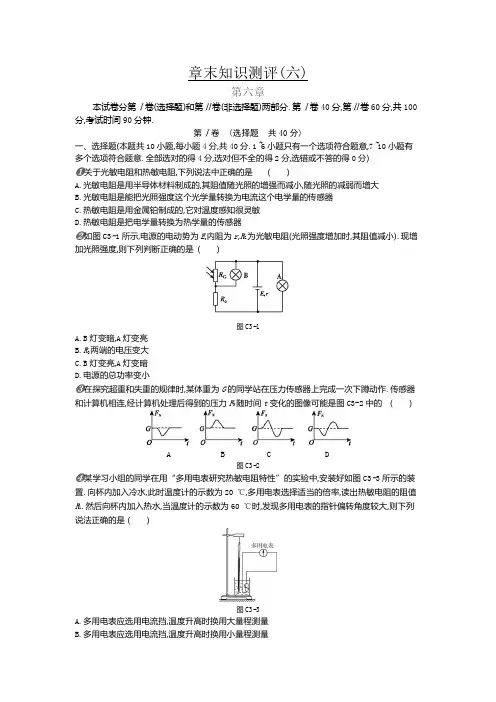

章末知识测评(六)第六章本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分.第Ⅰ卷40分,第Ⅱ卷60分,共100分,考试时间90分钟.第Ⅰ卷(选择题共40分)一、选择题(本题共10小题,每小题4分,共40分.1~6小题只有一个选项符合题意,7~10小题有多个选项符合题意.全部选对的得4分,选对但不全的得2分,选错或不答的得0分)❶关于光敏电阻和热敏电阻,下列说法中正确的是()A.光敏电阻是用半导体材料制成的,其阻值随光照的增强而减小,随光照的减弱而增大B.光敏电阻是能把光照强度这个光学量转换为电流这个电学量的传感器C.热敏电阻是用金属铂制成的,它对温度感知很灵敏D.热敏电阻是把电学量转换为热学量的传感器❷如图C3-1所示,电源的电动势为E,内阻为r,R G为光敏电阻(光照强度增加时,其阻值减小).现增加光照强度,则下列判断正确的是()图C3-1A.B灯变暗,A灯变亮B.R0两端的电压变大C.B灯变亮,A灯变暗D.电源的总功率变小❸在探究超重和失重的规律时,某体重为G的同学站在压力传感器上完成一次下蹲动作.传感器和计算机相连,经计算机处理后得到的压力F N随时间t变化的图像可能是图C3-2中的()A B C D图C3-2❹某学习小组的同学在用“多用电表研究热敏电阻特性”的实验中,安装好如图C3-3所示的装置.向杯内加入冷水,此时温度计的示数为20 ℃,多用电表选择适当的倍率,读出热敏电阻的阻值R1.然后向杯内加入热水,当温度计的示数为60 ℃时,发现多用电表的指针偏转角度较大,则下列说法正确的是()图C3-3A.多用电表应选用电流挡,温度升高时换用大量程测量B.多用电表应选用电流挡,温度升高时换用小量程测量C.多用电表应选用欧姆挡,温度升高时换用倍率大的挡测量D.多用电表应选用欧姆挡,温度升高时换用倍率小的挡测量❺如图C3-4所示是利用电容器测量角度的传感器示意图.当动片和定片之间的角度θ发生变化时,电容C便发生变化,测出C的变化情况,就可知道θ的变化情况.如图C3-5所示的四个图像中能正确反映C和θ间函数关系的是()图C3-4图C3-5❻图C3-6是一位同学设计的防盗门报警器的简化电路示意图.门打开时,红外光敏电阻R3受到红外线照射,电阻减小;门关闭会遮蔽红外线源(红外线源没有画出).经实际试验,灯的亮、灭能反映门的开、关状态.与门关闭时相比,门打开时两灯的发光情况以及R2两端的电压U2变化情况分别是()图C3-6A.红灯亮,U2变大B.绿灯亮,U2变大C.绿灯亮,U2变小D.红灯亮,U2变小❼图C3-7是由电容器作为传感器来测定压力变化的电路,当待测压力F作用于可动膜片电极上时,以下说法正确的是()图C3-7A.若F向上压膜片电极,则电路中有从a到b的电流B.若F向上压膜片电极,则电路中有从b到a的电流C.若电流表有示数,则说明压力F发生变化D.若电流表有示数,则说明压力F未发生变化❽如图C3-8甲所示,在升降机顶部安装了一个能够显示弹力大小的传感器,传感器下方挂一根轻质弹簧,弹簧下端挂一个质量为m的小球.若升降机在匀速运行的过程中突然停止,以此时为零时刻,在后面一段时间内传感器所显示的弹力的大小F随时间t变化的图像如图乙所示,g为重力加速度,则下列说法正确的是()图C3-8A.升降机停止运动前在向上运动B.0~t1时间内小球处于失重状态,t1~t2时间内小球处于超重状态C.t1~t3时间内小球向下运动,动能先减小后增大D.t3~t4时间内弹簧弹性势能的减少量大于小球动能的增加量❾磁敏电阻的阻值随磁场的增强而增大.在如图C3-9所示的闭合电路中,滑动变阻器的滑片处于中间位置,磁敏电阻置于匀强磁场中.闭合开关S后,若磁场增强,则()图C3-9A.电压表的示数变大B.电压表的示数变小C.电流表的示数变大D.电流表的示数变小某电学黑箱内可能有电容器、电感线圈、定值电阻等元件,在接线柱间以如图C3-10所示的“Z”字形连接(两个接线柱间只有一个元件).为了确定各元件的种类,小华同学用电流传感器(相当于电流表)与直流电源、滑动变阻器、开关串联后,分别将“A、B”“B、C”“C、D”接入电路,闭合开关,计算机显示的电流随时间变化的图像分别如图C3-11甲、乙、丙所示,则下列判断中正确的是()图C3-10图C3-11A.A、B间是电容器B.B、C间是电感线圈C.C、D间是电容器D.C、D间是定值电阻第Ⅱ卷(非选择题共60分)二、实验题(本题共2小题,11题6分,12题9分,共15分)图C3-12是一种自动控制水温的装置,加热电路的两个端点P、Q应接在触头a、b之间还是c、d之间?热敏电阻两端M、N应接在哪两个触头之间?图C3-12有一种角速度计可以测量航天器转动的角速度,其结构如图C3-13所示,角速度计固定在待测装置上,元件A可在光滑杆上滑动,静止时,电压表的示数刚好为零.当系统绕竖直轴OO'转动时,元件A 在光滑杆上产生位移,电压表的示数发生变化,成为航天器制导系统的信息源.已知A的质量为m,弹簧的劲度系数为k,自然长度为l0,电源的电动势为E,内阻不计,滑动变阻器B的总长度为l,当系统以角速度ω转动时,电压表的示数U与ω的函数关系为.图C3-13三、说明与计算题(本题共4小题,13题10分,14题10分,15题12分,16题13分,共45分.解答应写出必要的文字说明、方程式和重要演算步骤,只写出最后答案的不能得分)在蜂鸣式温度报警器的电路中,若将R T和R1的位置互换,R1取适当阻值,如图C3-14所示,还能进行高温报警吗?为什么?图C3-14逻辑电路在电子线路中有着重要的应用.某同学利用“非”门电路设计了一个路灯自动控制门电路.天黑了,让路灯自动接通;天亮了,让路灯自动熄灭.图C3-15中R G是一个光敏电阻,当有光线照射时,光敏电阻的阻值会显著减小.R是可调电阻,起分压作用.“非”门电路能将输入的高电平转变为低电平,或将低电平转变为高电平,J为路灯总开关控制继电器,它在获得高电压时才启动(图中未画路灯电路).(1)当天黑时,R G变大还是变小?“非”门电路获得高电平还是低电平?J得到高电压还是低电压?(2)如果路灯的开关自动接通时天色还比较亮,现要调节自动控制装置,使得它在天色较黑时才会自动接通开关,应将R调大一些还是调小一些?图C3-15电热毯、电饭锅等是人们常用的电热式家用电器,它们一般具有加热和保温功能,其工作原理大致相同.图C3-16为某种电热式电器的简化电路图,主要元件有电阻丝R1、R2和自动开关S.(1)当自动开关S闭合或断开时,用电器分别处于什么状态?(2)用电器由照明电路供电(U=220 V),设加热时用电器的电功率为400 W,保温时用电器的电功率为40 W,则R1和R2的阻值分别为多大?图C3-16[2017·石家庄二中期末]在科技活动中,某同学利用自制的电子秤来称量物体的质量,如图C3-17所示为电子秤的原理图.托盘和弹簧的电阻与质量均不计,滑动变阻器的滑动端与弹簧上端连接,当托盘中没有放物体时,电压表示数为零.设变阻器的总电阻为R,总长度为L,电源电动势为E,内阻为r,限流电阻的阻值为R0,弹簧劲度系数为k,重力加速度为g,不计一切摩擦和其他阻力,电压表为理想电压表.当托盘上放上某物体时,电压表的示数为U,求此时所称量的物体的质量.图C3-171.A[解析]光敏电阻是把光照强度这个光学量转换为电阻这个电学量的元件;热敏电阻是把温度这个热学量转换为电阻这个电学量的元件,选项B、D错误;热敏电阻和光敏电阻都是用半导体材料制成的,半导体具有光敏性和热敏性,选项A正确,选项C错误.2. B[解析]增加光照强度时,R G的阻值减小,电路的总电阻减小.根据闭合电路的欧姆定律可知,电路中的总电流增大,路端电压减小,A灯变暗,R0两端的电压变大,R G两端的电压变小,B灯变暗,电源的总功率增大,选项B正确.3.D[解析]该同学站在压力传感器上完成一次下蹲动作的过程中,先向下加速,后向下减速,其加速度先向下后向上,即先失重后超重,选项D正确.4.D[解析]测电阻应选用欧姆挡.当温度升高时,热敏电阻的阻值受温度变化的影响,多用电表的指针偏转角度增大,说明电阻的阻值变小,所以应换用倍率小的挡测量,选项D正确.5.A[解析]因为电容和两块极板之间正对面积的大小是成正比的,而θ的增大使得动片和定片的正对面积减小,所以使得C减小,且正对面积随θ的增大而线性减小,选项A正确.6.D[解析]门打开时,R3的阻值减小,导致总电阻R总减小和总电流I总增大,内电压U r和R1两端的电压U1均变大,R2两端的电压U2=E-(U1+U r)减小,通过R3的电流I3=I总-增大,电磁继电器磁性增强,把衔铁吸下,红灯亮,绿灯灭,选项D正确.7.AC[解析]当F向上压膜片电极时,电容C变大,而C=,U不变,故Q变大,电容器充电,电路中有从a到b的电流,选项A正确,选项B错误;若电流表有示数,则说明压力F发生变化,选项C正确,选项D错误.8.AD[解析]由图像可知,0~t2时间内弹簧的弹力小于小球的重力,则升降机停止运动后,由于惯性,小球继续运动使得弹簧的长度变小,说明升降机停止运动前在向上运动,选项A正确,选项B错误;小球在整个过程中做简谐运动,在t1~t3时间内向下运动,动能先增大后减小,选项C错误;t3~t4时间内小球在上升,则此段时间内弹簧弹性势能的减少量等于小球动能的增加量与小球重力势能的增加量之和,选项D正确.9. AD10.ABD[解析]电容器在充电时,电路中有充电电流,充电完毕后,电路中的电流为零,所以A、B间应是电容器,选项A正确;电感线圈由于自感的作用,使得电路中的电流只能先慢慢增大,然后稳定不变,故B、C间是电感线圈,选项B正确;电阻接入电路中时,电流立即达到稳定值,所以C、D间是定值电阻,选项C错误,选项D正确.11.a、b之间e、f之间[解析]P、Q应该分别接在触头a、b之间,同时,M、N应该分别接在触头e、f之间,其工作原理是:加热装置开始加热,当水温升高时,热敏电阻的阻值减小,电磁铁中的电流增大,吸引力增大,衔铁被吸下,a、b之间断开,使加热装置停止加热;当水温降低到一定程度时,热敏电阻的阻值增大,电磁铁中的电流减小,吸引力减小,衔铁被弹簧拉上去,a、b之间连接,加热装置开始加热,从而实现对水温的控制.,其中ω≤12.U=-[解析]当系统以角速度ω转动时,设弹簧的伸长量为x,弹簧的弹力提供元件A做圆周运动的向心力,即kx=mω2(l0+x),电压表的示数U=E解得U与ω的函数关系为U=-当x=l时,U=E,ω=,故ω应满足ω≤.13.略[解析]R T和R1两个电阻的比值大小决定了A端电平的高低,决定了触发器是否触发,也就决定了报警器是否报警.若R T和R1的位置互换,报警器就变成了低温报警器.14.(1)变大低电平高电压(2)大[解析](1)天黑时,光线减弱,光敏电阻的阻值R G变大,A端输入低电平,Y端输出高电平,J得到高电压,开始控制路灯工作.(2)如果路灯的开关自动接通时天色还比较亮,应将R调大,这样A端输入电平较高,不会触发继电器.15.(1)S闭合时,处于加热状态S断开时,处于保温状态(2)121 Ω1089 Ω[解析](1)当S闭合时,R2被短路,此时电路总电阻较小,由P=知功率较大,此时为加热状态;当S断开时,R1、R2串联,电路总电阻较大,功率较小,此时为保温状态.(2)S闭合时,用电器处于加热状态,有P max=S断开时,用电器处于保温状态,有P min=联立解得R1=121 Ω,R2=1089 Ω.16.U[解析]设托盘上放上质量为m的物体时,弹簧的压缩量为x,由题设知mg=kx则x=由闭合电路欧姆定律知I=又知U=I·R'=I·R联立解得m=U.美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。

人教版高中物理选修3-2综合测评.docx

高中物理学习材料桑水制作选修3-2综合测评(时间：90分钟满分：100分)温馨提示：1.第Ⅰ卷答案写在答题卡上，第Ⅱ卷书写在试卷上；交卷前请核对班级、姓名、考号.2.本场考试时间为90分钟，注意把握好答题时间.3.认真审题，仔细作答，永远不要以粗心为借口原谅自己．第Ⅰ卷(选择题，共44分)一、选择题(本大题共11小题，每小题4分，共44分，每小题至少有一个选项是正确的，全部选对的得4分，选对但不全的得2分，错选或不答的得0分)1.如图所示螺线管中感应电流的方向是( )A．如图中箭头所示B．与图中箭头方向相反C．无感应电流D．与条形磁铁运动加速还是减速有关，故无法判断解析：当条形磁铁靠近线圈时，线圈内的磁通量增加，根据楞次定律可知正确答案．答案：A2．一单匝闭合线框在匀强磁场中绕垂直于磁场方向的转轴匀速转动．在转动过程中，线框中的最大磁通量为Φm，最大感应电动势为E m.下列说法中正确的是( ) A．当磁通量为零时，感应电动势为零B．当磁通量减小时，感应电动势在增大C．当磁通量等于0.5Φm时，感应电动势等于0.5E mD．角速度ω等于E m/Φm解析：根据正弦式电流的产生及其变化规律(设从中性面开始)，e＝E m sinω·t＝BS ω·sinωt＝Φm·ωsinωt可知D是正确的．答案：BD3.如图所示，水平放置的光滑杆上套有A、B、C三个金属环，其中B接电源．在接通电源的瞬间，A、C两环( )A．都被B吸引B．都被B排斥C．A被吸引，C被排斥D．A被排斥，C被吸引解析：在接通电源的瞬间，环B可等效为一短条形磁铁，左为N极，右为S极，穿过A、C环的磁通量在增加．两环A、C为了阻碍磁通量的增加，都应朝环B外部磁场较小的方向运动，即A向左而C向右，两环都受到了环B的排斥作用．答案：B4．如图所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心接头，电压表和电流表Ⓐ均为理想电表．从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u＝2202sin100πt(V)．下列说法正确的是( )A．当单刀双掷开关与a连接时，电压表的示数为22 2 VB．当单刀双掷开关与a连接时，电压表的示数为220 VC．单刀双掷开关由a扳向b时，电压表和电流表的示数均变大D．单刀双掷开关与a连接，滑动变阻器触头P向上移动的过程中，电压表和电流表的示数均变小解析：当单刀双掷开关与a连接时，原、副线圈的匝数比为10∶1，副线圈两端电压的最大值为22 2 V，而电压表测的是有效值，所以其示数为22 V，A、B均错．当滑动触头P 向上移动时，因R的有效阻值增大，但原、副线圈的匝数比未变，所以电压表示数不变，电流表示数减小，D错．当单刀双掷开关由a扳向b时，原线圈匝数减少，副线圈两端的电压增大，由I＝U/R知，电流也增大，C对．答案：C5.阻值为10 Ω的电阻接到电压波形如图所示的交流电源上，以下说法正确的是( )A ．电压的有效值为10 VB ．通过电阻的电流有效值为22 AC ．电阻消耗电功率为5 WD ．电阻每秒钟产生的热量为10 J解析：由U t 图象，交流电压最大值为10 V ，有效值为5 2 V ，A 错误．根据I ＝U R ，B 正确．再根据P ＝I 2R ，C 正确．电阻每秒产生热量Q ＝Pt ＝5 J ，故D 错误．答案：BC6．(2013·白山高二检测)如图所示，矩形线圈处于匀强磁场中，当磁场分别按图(1)图(2)两种方式变化时，t 0时间内线圈产生的电能及通过线圈某一截面的电量分别用W 1、W 2、q 1、q 2表示，则下列关系式正确的是( )A ．W 1＝W 2 q 1＝q 2B ．W 1>W 2 q 1＝q 2C ．W 1<W 2 q 1<q 2D ．W 1>W 2 q 1>q 2解析：按两种方式变化时，根据W ＝Eq ，q ＝It ＝ΔΦR ，E ＝ΔB ·S Δt 和q ＝ΔΦR ＝ΔB ·S R，线圈中产生的感应电动势相同，所以t 0时间内线圈产生的电能及通过线圈某一截面的电量都相同，A 项正确．答案：A7.如图所示，电阻R 和电感L 的值很大，电源内阻不可忽略，A 、B 是完全相同的两只灯泡，当开关S 闭合时，下列判断正确的是( )A ．灯A 比灯B 先亮，然后灯A 熄灭B ．灯B 比灯A 先亮，然后灯B 逐渐变暗C ．灯A 与灯B 一起亮，而后灯A 熄灭D ．灯A 与灯B 一起亮，而后灯B 熄灭解析：开关S 闭合时，B 灯立即亮，A 灯由于电感L 的自感作用，将逐渐变亮，由于总电流逐渐变大，路端电压变小，B 灯逐渐变暗，选项B 符合要求．答案：B8．(2013·焦作市高二检测)如图甲是录音机的录音电路原理图，乙是研究自感现象的实验电路图，丙是光电传感的火灾报警器的部分电路图，丁是电容式话筒的电路原理图，下列说法正确的是( )A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场B．乙图电路开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化D．丁图电路中，根据电磁感应的原理，声波的振动会在电路中产生变化的电流解析：乙图电路开关断开瞬间，线圈中产生很高的自感电动势，但由于电路不能构成回路，所以不会产生感应电流，灯泡不会突然闪亮一下，选项B错误；丁图电路中，声波的振动会改变M、N间的距离，从而改变了电容值大小，在电路中产生变化的充放电电流，选项D错误．答案：AC9．(2012·高考江苏单科)某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成．当右侧线圈L2中产生电流时，电流经放大器放大后，使电磁铁吸起铁质开关K，从而切断家庭电路．仅考虑L1在铁芯中产生的磁场，下列说法正确的有( )A．家庭电路正常工作时，L2中的磁通量为零B．家庭电路中使用的电器增多时，L2中的磁通量不变C．家庭电路发生短路时，开关K将被电磁铁吸起D．地面上的人接触火线发生触电时，开关K将被电磁铁吸起解析：电路正常或短路时，火线和零线中通过的电流大小相等、方向相反，故L1中火线与零线中电流产生的磁场相抵消，铁芯中的磁通量为零，L2中无感应电流产生，电磁铁中也就无电流，开关K不会被吸起．由上述分析可知，A、B项正确，C项错误．当地面上的人接触火线发生触电时，火线与零线中的电流大小不再相等，则L2中产生感应电流，电磁铁也就能把开关K吸起，即D正确．答案：ABD10.(2013·湖北八校二联)如图是电子感应加速器的示意图，上、下为电磁铁的两个磁极，磁极之间有一个环形真空室，电子在真空室中做圆周运动．上图为侧视图，下图为真空室的俯视图，电子从电子枪右端逸出(不计初速度)，当电磁铁线圈电流的方向与图示方向一致时，使电子在真空室中沿虚线加速击中电子枪左端的靶，下列说法中正确的是( )A ．真空室中磁场方向竖直向上B ．真空室中磁场方向竖直向下C ．电流应逐渐减小D ．电流应逐渐增大解析：由安培定则知，A 正确．电子逆时针加速运动形成顺时针方向的感应电流，感应电流产生的磁场与原电流产生的磁场方向相反，由楞次定律知原磁场是增强的，故D 正确．答案：AD11.(2012·高考四川理综)半径为a 右端开小口的导体圆环和长为2a 的导体直杆，单位长度电阻均为R 0.圆环水平固定放置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B .杆在圆环上以速度v 平行于直径CD 向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O 开始，杆的位置由θ确定，如图所示．则( )A ．θ＝0时，杆产生的电动势为2BavB ．θ＝π3时，杆产生的电动势为3BavC ．θ＝0时，杆受的安培力大小为2B 2av (π＋2)R 0D ．θ＝π3时，杆受的安培力大小为3B 2av (5π＋3)R 0解析：开始时刻，感应电动势E 1＝BLv ＝2Bav ，故A 项正确．θ＝π3时，E 2＝B ·2a cos π3·v ＝Bav ，故B 项错误．由L ＝2a cos θ，E ＝BLv ，I ＝E R，R ＝R 0[2a cos θ＋(π＋2θ)a ]，得在θ＝0时，F ＝B 2L 2v R ＝4B 2av R 0(2＋π)，故C 项错误．θ＝π3时，F ＝3B 2av R 0(5π＋3)，故D 项正确．答案：AD第Ⅱ卷(非选择题，共56分)二、实验题(本题包括2小题，共12分)12．如图所示为“探究电磁感应现象”的实际装置．(1)将图中所缺的导线连接完整．(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速插入副线圈时，电流计指针________偏转；将原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针________偏转(填“向左”“向右”)．解析：(1)如图．(2)当闭合开关时穿过副线圈磁通量增加，指针右偏．闭合开关后线圈插入副线圈，通过副线圈磁场方向不变，磁场增强，磁通量增加，所以指针还右偏．插入副线圈后，磁场稳定，在副线圈中无感应电流，指针指中间，当变阻器滑片迅速左移，电路中电流减小，磁场减弱，副线圈中磁通量减小，产生与一开始反向的电流，指针左偏．答案：(1)如解析图(2)向右向左13．电流传感器可以像电流表一样测量电流，它的优点是反应非常快，可以捕捉到瞬间的电流变化，还可以与计算机相连，能在很短的时间内画出电流随时间变化的图象．按图(甲)连接电路，提供8 V直流电源，先使开关S与1相连，电源向电容器充电，这个过程可在瞬间完成，然后把开关S掷向2，电容器通过电阻R放电，传感器将电流信息传入计算机，屏上显示出电流随时间变化的It曲线，如图(乙)所示．(1)图(乙)中画出的竖直狭长矩形(图乙最左端)，其面积表示的物理意义是___________ _____________________________________________________________；(2)估算电容器在全部放电过程中释放的电荷量是________C ；(3)根据以上数据估算，电容器的电容是________F.解析：(1)图象纵坐标为电流I ，横坐标为时间t ，由公式q ＝It 可知，矩形面积为放电电荷量．(2)每个小方格的面积代表放电电荷量q 0＝0.08×10－3 C ，共有75格，则放电电荷量Q＝75q 0＝6.0×10－3 C.(3)由Q ＝CU 可知C ＝Q U ＝7.5×10－4F.答案：(1)0.1 s 内的放电电荷量 (2)6.0×10－3(3)7.5×10－4三、论述、计算题(本大题共4小题，共44分，要有必要的文字说明和解题步骤，有数值计算的题要注明单位)14．如图所示，用质量为m 、电阻为R 的均匀导线做成边长为l 的单匝正方形线框MNPQ ，线框每一边的电阻都相等．将线框置于光滑绝缘的水平面上．在线框的右侧存在竖直方向的有界匀强磁场，磁场边界间的距离为2l ，磁感应强度为B .在垂直MN 边的水平拉力作用下，线框以垂直磁场边界的速度v 匀速穿过磁场．在运动过程中线框平面水平，且MN 边与磁场的边界平行．求：(1)线框MN 边刚进入磁场时，线框中感应电流的大小；(2)线框MN 边刚进入磁场时，M 、N 两点间的电压U MN ；(3)在线框从MN 边刚进入磁场到PQ 边刚穿出磁场的过程中，水平拉力对线框所做的功W .解析：(1)线框MN 边刚进入磁场时，感应电动势E ＝Blv ，线框中的感应电流I ＝E R ＝Blv R. (2)M 、N 两点间的电压U MN ＝34E ＝34Blv . (3)只有MN 边在磁场中时，线框运动的时间t ＝lv，此过程线框中产生的焦耳热Q ＝I 2Rt ＝B 2l 3v R ，只有PQ 边在磁场中运动时线框中产生的焦耳热Q ＝B 2l 3v R，根据能量守恒定律得水平外力做功W ＝2Q ＝2B 2l 3v R.答案：(1)Blv R (2)34Blv (3)2B 2l 3v R15.如图所示，一个小型旋转电枢式交流发电机，其矩形线圈的长度为a ，宽度为b ，共有n 匝，总电阻为r 0，与线圈两端相接触的集流环上接有一个阻值为R 的定值电阻．线圈以角速度ω在磁感应强度为B 的匀强磁场中绕与磁场方向垂直的对称轴OO ′匀速转动，沿转动轴OO ′方向看去，线圈转动方向沿顺时针．(1)在图中画出线圈经过图示位置时通过电阻R 上的感应电流的方向；(2)从图示位置(线圈平面平行于磁场方向)开始计时，经多长时间，通过电阻R 上电流的瞬时值第一次为零？(3)与电阻并联的电压表的示数是多少？解析：(1)根据右手定则判断，R 上电流自上而下．(2)t ＝14T ＝2π4ω＝π2ω. (3)E m ＝nBab ω.所以E 有＝22nBab ω. U R ＝R R ＋r ·E 有＝nBab ωR 2(R ＋r ). 答案：(1)自上而下 (2)π2ω (3)nBab ωR 2(R ＋r )16.如图所示，在竖直平面内有一个“日”字形线框，线框总质量为m ，每条短边长度均为l .线框横边的电阻均为r ，竖直边的电阻不计．在线框的下部有一个垂直“日”字平面方向向里的磁感应强度为B 的匀强磁场，磁场的高度也为l .让线框自空中一定高处自由落下，当线框下边刚进入磁场时立即做匀速运动．重力加速度为g .求：(1)“日”字形线框做匀速运动的速度v 的大小；(2)“日”字形线框从开始下落起，至线框上边离开磁场的过程中所经历的时间t .解析：(1)进入磁场时的速度为v ，据题意有：IBl ＝mg ，I ＝Blv 3r 2＝2Blv 3r，解得：v ＝3gmr 2B 2l2. (2)线框下边进入磁场区域前做自由下落运动，设下落的时间为t 1，从线框下边进入磁场到上边离开磁场下边界做匀速运动，设此过程的下落时间为t 2，据题意有：v ＝gt 1 t 1＝3mr 2B 2l 2 t 2＝3l v解得：t 2＝2B 2l 3mgr由两式解得全过程所用时间：t ＝t 1＋t 2＝3mr 2B 2l 2＋2B 2l 3mgr. 答案：(1)3gmr 2B 2l 2 (2)3mr 2B 2l 2＋2B 2l 3mgr17．(2013·银川高二检测)如图所示，某小型水电站发电机的输出功率为10 kW ，输出电压为400 V ，向距离较远的用户供电，为了减少电能损失，使用2 kV 高压输电，最后用户得到220 V 、9.5 kW 的电力，求：(1)升压变压器原、副线圈匝数比n 1/n 2；(2)输电线路导线电阻R ；(3)降压变压器原、副线圈匝数比n 3/n 4.解析：(1)n 1n 2＝U 1U 2 ① ⇒n 1n 2＝15. (2)ΔP ＝0.5 kW ＝I 22R② 又P 1＝P 2＝U 2I 2③ 所以I 2＝5 A R ＝20 Ω.(3)U 3＝U 2－I 2R④ n 3n 4＝U 3U 4⑤ ⇒n 3n 4＝9511. 答案：(1)1∶5 (2)20 Ω (3)95∶11。

人教版高中物理选修3-2综合测试(带答案)

高中物理选修3-2 综合测试一．选择题（每题4 分， 56 分， 1~9 题为单项选择， 10~14 题为多项选择）1.如下图，一导线弯成半径为 a 的半圆形闭合回路．虚线MN 右边有磁感觉强度为 B 的匀强磁场，方向垂直于回路所在的平面．回路以速度v 向右匀速进入磁场，直径CD 一直与 MN 垂直．从 D 点抵达界限开始到 C 点进入磁场为止，以下结论不正确的选项是（）A．感觉电流方向不变B． CD段直线一直不受安培力C．感觉电动势最大值E=BavD．感觉电动势均匀值1π Bav E =42.如下图， N 匝矩形导线框以角速度绕对称轴匀速转动，线框面积为S，线框电阻，电杆均不计，在左边有磁感觉强度为 B 的匀强磁场，外电路接有电阻R 和理想电流表 A，那么能够确立的是A.从图示时辰起，线框产生的刹时电动势为B. 电流表的示数C. R 两头电压有效值D. 一个周期内R 的发热量为3.如图，两个线圈绕在同一根铁芯上，此中一线圈经过开关与电源连结，另一线圈与远处沿南北方向水平搁置在纸面内的直导线连结成回路。

将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态。

以下说法正确的选项是A．开封闭合后的瞬时，小磁针的N 极朝垂直纸面向外的方向转动B．开封闭归并保持一段时间后，小磁针的N 极指向垂直纸面向里的方向C．开封闭归并保持一段时间后，小磁针的N 极指向垂直纸面向外的方向D．开封闭归并保持一段时间再断开后的瞬时，小磁针的N 极朝垂直纸面向外的方向转动4.一矩形线圈在匀强磁场中匀速转动产生的交变电流电动势如下图，下边说法正确的选项是（）A. 沟通电动势的有效值为20VB. 沟通电动势的有效值为C. t=线圈处于中性面D. 沟通电动势的频次为50Hz5.如下图，圆滑弧形金属双轨与足够长的水平圆滑双轨相连，间距为 L，在水平轨道空间充满竖直向上的匀强磁场，磁感觉强度为 B.乙金属棒静止在双轨上，而甲金属棒在h 高处由静止滑下，轨道电阻不计。

人教版高中物理选修3-2测试题及答案解析全套

人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。

则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。

2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。

3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。

有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。

在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。

则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。

人教版高二物理选修3-2综合检测试卷【答案+解析】

人教版高二物理选修3-2综合检测试卷一、单选题(共9小题,每小题3分,共27分)1.如图所示，匀强磁场中有两个导体圆环a、b，磁场方向与圆环所在平面垂直．磁感应强度B随时间均匀增大．两圆环半径之比为2：1，圆环中产生的感应电动势分别为Ea和Eb.不考虑两圆环间的相互影响．下列说法正确的是()A．Ea：Eb＝4：1，感应电流均沿逆时针方向B．Ea：Eb＝4：1，感应电流均沿顺时针方向C．Ea：Eb＝2：1，感应电流均沿逆时针方向D．Ea：Eb＝2：1，感应电流均沿顺时针方向2.某研究小组的同学利用铜芯电缆线和灵敏电流计做摇绳发电的探究实验．如图所示，他们将电缆线和灵敏电流计连成闭合回路，在操场上由两位同学手摇导线，其他同学观察灵敏电流计的指针变化．在下列说法中，你认为正确的研究结果应符合()A．摇动绳子时，流过灵敏电流计的电流是大小变化的直流电B．摇动绳子时，灵敏电流计中电流的大小与两同学的站立方位无关C．仅增加绳子的长度，灵敏电流计中的电流的最大值增大D．仅增加摇绳的频率，灵敏电流计中的电流的最大值不变3.如图是街头变压器通过降压给用户供电的示意图．变压器的输入电压是市区电网的电压，假设负载变化时输入电压保持不变．输出电压通过输电线输送给用户，两条输电线的总电阻用R0表示，变阻器R代表用户用电器的总电阻，当用电器增加时，相当于R的值减小．忽略变压器上的能量损失，不计电压表、电流表的内阻对电路的影响．当用户的用电器增加时，下列说法正确的是()A．电压表读数增大，电流表读数增大B．电压表读数减小，电流表读数增大C．电压表读数不变，电流表读数增大D．电压表读数不变，电流表读数减小4.在远距离输电中，如果输送功率和输送距离不变，要减少输送导线上热损耗，目前最有效而又可行的输送方法是()A．采用超导材料做输送导线B．采用直流电输送C．提高输送电的频率D．提高输送电压5.如下图所示，一金属弯杆处在磁感应强度大小为B、方向垂直纸面向里的匀强磁场中，已知ab＝bc＝L，当它以速度v向右平动时，a、c两点间的电势差为()A．BLvB．BLv sinθC．BLv cosθD．BLv(1＋sinθ)6.如图所示是磁电式电流表的结构图和磁场分布图，若磁极与圆柱间的磁场都是沿半径方向，且磁场有理想的边界，线圈经过有磁场的位置处磁感应强度大小相等．某同学用此种电流表中的线圈和磁体做成发电机使用，让线圈匀速转动，若从图中水平位置开始计时，取起始电流方向为正方向，表示产生的电流随时间变化关系的下列图象中正确的是()A． B． C． D．7.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS8.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动．杆ef及线框中导线的电阻都可不计．开始时，给ef一个向右的初速度，则()A．ef将减速向右运动，但不是匀减速B．ef将匀减速向右运动，最后停止C．ef将匀速向右运动D．ef将往返运动9.如图所示，在光滑绝缘水平面上，有一铝质圆形金属球以一定的初速度通过有界匀强磁场，则从球开始进入磁场到完全穿出磁场过程中(磁场宽度大于金属球的直径)，小球()A．整个过程匀速B．进入磁场过程中球做减速运动，穿出过程做加速运动C．整个过程都做匀减速运动D．穿出时的速度一定小于初速度二、多选题(共6小题,每小题4.0分,共24分)10.(多选)现用电压为380 V的正弦式交流电给额定电压为220 V的电灯供电，以下电路中可能使电灯正常发光的有()A．B．C．D．11.(多选)如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连接，要使小线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

高中物理学习材料（精心收集**整理制作）第六章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分) 1．(2010·如皋高二检测)下列说法正确的是()A．热敏电阻是把热量这个热学量转为电阻这个电学量B．金属热电阻的化学稳定性好，但灵敏度差C．电熨斗中的双金属片是温度传感器D．霍尔元件是能够把磁学量磁感应强度转换为电压的传感元件2．传感器是一种采集信息的重要器件．如下图所示为测定压力的电容式传感器，A为固定电极，B为可动电极，组成一个电容大小可变的电容器．可动电极两端固定，当待测压力施加在可动电极上时，可动电极发生形变，从而改变了电容器的电容．现将此电容式传感器与零刻度在中央的灵敏电流计和电源串联成闭合电路，已知电流从电流计正接线柱流入时指针向右偏转，当待测压力增大时()A．电容器的电容将减小B．灵敏电流计指针在正中央零刻度处C．灵敏电流计指针向左偏转D．灵敏电流计指针向右偏转3．关于电子秤中应变式力传感器的说法正确的是()A．应变片是导体材料制成的B．当应变片的表面拉伸时，其电阻变大；反之变小C．传感器输出的是应变片的电压D．外力越大，输出的电压差值也越大4．用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程．下列属于这类传感器的是()A．红外报警装置B．走廊照明灯的声控开关C．自动洗衣机中的压力传感装置D．电饭煲中控制加热和保温的温控器5.有定值电阻、热敏电阻、光敏电阻三只元件，将这三只元件分别接入如下图所示的电路中的A、B两点后，用黑纸包住元件或者把元件置入热水中，观察欧姆表的示数，下列说法中正确的是()A．置入热水中与不置入热水中相比，欧姆表示数变化较大，这只元件一定是热敏电阻B．置入热水中与不置入热水中相比，欧姆表示数不变化，这只元件一定是定值电阻C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数变化较大，这只元件一定是光敏电阻D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表示数相同，这只元件一定是定值电阻6．为了保护电脑元件不受损害，在电脑内部有很多传感器，其中最重要的就是温度传感器，常用的温度传感器有两种，一种是用金属做的热电阻，另一种是用半导体做的热敏电阻．关于这两种温度传感器的特点说法正确的是()A．金属做的热电阻随着温度的升高电阻变大B．金属做的热电阻随着温度的升高电阻变小C．用半导体做热敏电阻随着温度的升高电阻变大D．用半导体做热敏电阻随着温度的升高电阻变小7．如下图所示是会议室和宾馆房间的天花板上装有的火灾报警器的结构原理图：罩内装有发光二极管LED、光电三极管和不透明的挡板．平时光电三极管接收不到LED发出的光呈现高电阻状态，发生火灾时，下列说法正确的是()A．进入罩内的烟雾遮挡了光线，使光电三极管电阻更大，检测电路检测出变化发出警报B．发生火灾时，光电三极管温度升高，电阻变小，检测电路检测出变化发出警报C．发生火灾时，进入罩内的烟雾对光有散射作用，部分光线照到光电三极管上，电阻变小，发出警报D．以上说法均不正确8．(2011·威海质检)压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图甲所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球．小车向右做直线运动过程中，电流表示数变化与时间t的关系如图乙所示，下列判断正确的是()A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动9．(抚顺高二检测)某一电学黑箱内可能有电容器、电感线圈、定值电阻等元件，在接线柱间以如图所示的“Z”字形连接(两接线柱间只有一个元件)．为了确定各元件种类，小华同学把计算机辅助实验系统中的电流传感器(相当于电流表)与一直流电源、滑动变阻器、开关串联后，分别将AB、BC、CD接入电路，闭合开关，计算机显示的电流随时间变化的图象分别如图a、b、c所示，则如下判断中正确的是()A．AB间是电容器B．BC间是电感线圈C．CD间是电容器D．CD间是定值电阻10．传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量)，例如热敏传感器，主要是应用了半导体材料制成的热敏电阻．热敏电阻阻值随温度变化的图线如图甲所示，图乙是由热敏电阻R t作为传感器制作的简单自动报警器的线路图．则下列说法正确的是()A．为了使温度过高时报警器响铃，c应接在a处B．为了使温度过高时报警器响铃，c应接在b处C．若使启动报警的温度提高些，应将滑动变阻器滑片P点向右移动D．如果在调试报警器达到最低报警温度时，无论如何调节滑动变阻器滑片P都不能使报警器工作，且电路连接完好，各电路元件都能处于工作状态，则造成工作电路不能正常工作的原因可能是乙图中左边电源电压太低第Ⅱ卷(非选择题共60分)二、填空题(共3小题，每小题6分，共18分．把答案直接填在横线上)11．如下图所示，由电源、小灯泡、电阻丝、开关组成的电路中，当闭合开关S后，小灯泡正常发光，若用酒精灯加热电阻丝时，发现小灯泡亮度变__________，发生这一现象的主要原因是________________．A．小灯泡的电阻发生了变化B．小灯泡灯丝的电阻率随温度发生了变化C．电阻丝的电阻率随温度发生了变化D．电源的电压随温度发生了变化12．如下图所示为自动水位报警器的示意图，在水位低于B时，电磁铁所在控制电路部分断路，________灯亮；当水位升高到B时，电磁铁所在控制电路部分接通，________灯亮．方法对模型进行测量，其结果如图(b)中电脑屏幕所示．(1)图(a)中的传感器为________传感器；(2)图(a)中甲、乙、丙分别为三种不同类型的桥面．对于凸形桥甲，其相对应的压力图线应是图(b)电脑屏幕上的________(填a、b或c)；(3)如增大小球在斜槽上的高度，则在图(b)中大致画出小球通过凸形桥甲时的压力图线．三、论述·计算题(共4小题，42分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)14．(10分)有自动控制功能的蔬菜大棚，要靠传感器感知作物生长所需的各种信息．下图为蔬菜大棚内信息采集与自动控制示意图．试结合图上信息，分析讨论：(1)在种植蔬菜大棚中要用到哪些传感器？它们的作用是什么？(2)为了控制大棚中的蔬菜的生长条件，还需要哪些设施与传感器配合使用．15．(10分)(2011·潍坊模拟)温度传感器广泛应用于室内空调、电冰箱和微波炉等家用电器中，它是利用热敏电阻的阻值随着温度变化的特性来工作的．如图甲中，电源的电动势E＝9.0V，内电阻可忽略不计；G为灵敏电流表，内阻R g保持不变；R为热敏电阻，其电阻值与温度的变化关系如图乙的R－t图线所示．闭合开关S，当R的温度等于20℃时，电流表示数I1＝2mA；当电流表的示数I2＝3.6mA时，热敏电阻R的温度是多少摄氏度？16．(10分)如下图所示为一监测锅炉内的压力大小的报警器，在压力小于某个安全值时，绿灯常亮．当压力超过安全值时，红灯亮、电铃响而报警．试说明其工作原理．17．(12分)现有热敏电阻、电炉丝、电源、电磁继电器、滑动变阻器、开关和导线若干．如下图所示，试设计一个温控电路．要求温度低于某一温度时，电炉丝自动通电供热，超过某一温度时，又可以自动断电，画出电路图并说明工作过程．1答案：BCD解析：热敏电阻是把温度这个热学量转换为电阻这个电学量，A错误；BCD正确．2答案：D解析：压力增大，则电容器极板的间距变小，电容变大，因为电容器极板间电压不变，所以电容器要充电，电流从正到负，指针向右偏．3答案：BD解析：应变片是用半导体材料制成的．电阻R＝ρls，应变片拉伸，l变大，S变小，R值变大；应变片压缩，l变小，S变大，R值变小．4答案：A解析：红外报警装置是将光信号转换成电信号的传感器，因此选项A正确．走廊照明灯的声控开关是将声信号转换成电信号的传感器，故选项B错误．自动洗衣机的压力传感装置是力电传感器，故选项C错误．电饭煲中控制加热和保温的温控器是温度传感器，因此选项D错误．5答案：AC解析：热敏电阻的阻值随温度变化而变化，定值电阻和光敏电阻不随温度变化；光敏电阻的阻值随光照变化而变化，定值电阻和热敏电阻不随之变化．6答案：AD解析：金属的电阻率随着温度的升高而变大，半导体在温度升高时电阻会变小．7答案：C解析：由报警器的原理可知，发生火灾时烟雾进入罩内，使光发生散射，部分光线照在光电三极管上电阻变小，与传感器相连的电路检测出这种变化，发出警报，C对．8答案：D解析：在0～t1内，I恒定，压敏电阻阻值不变，小球的受力不变，小车可能做匀速或匀加速直线运动．在t1～t2内，I变大，阻值变小，压力变大，小车做变加速运动，A、B均错．在t2～t3内，I不变，压力不变，小车做匀加速直线运动，C错，D对．9答案：ABD解析：接入电容器后，充电电流逐渐减小；接入电感线圈后由于自感，电流逐渐增大；接入定值电阻后，电流保持一定值，故AB间为电容器，BC 间为电感线圈，CD间为定值电阻，所以A、B、D均对，C错．10答案：AD解析：由热敏电阻随温度变化的图线可知，温度越高电阻越小，电流增大电磁铁的引力增加，吸引弹簧向a运动，所以A正确，B错误；若使启动报警的温度提高些，即热敏电阻阻值再小些，则滑动变阻器的阻值应再大些，滑片P点向左移动，C错误；造成工作电路不能正常工作的原因可能是题中乙图中左边电源电压太低或者线圈的匝数太少或者弹簧的劲度系数太大等，所以D正确．11答案：暗；C12答案：绿红13答案：(1)力电(2)c(3)图线与c相比较，最低点更低一点(图略) 解析：该传感器把力信号转化为电信号，属于力电传感器；小球经过凸形桥甲的最高点时，压力小于重量，其相对应的压力图线应是电脑屏幕上的c ；增大小球在斜槽上的高度，小球经凸形桥甲的最高点时压力更小，其图线与c 相比较，最低点更低一点．本题的要求不高，但具有时代气息，物理的学习也必须跟上时代的要求，这既是新课标的要求，也是物理学自身发展的需要，在平时的学习中，要注意对新情景问题的研究，提高分析处理实际问题的能力．14答案：(1)在蔬菜大棚中要用到检测光照的光敏传感器；检测温度的温度传感器；检测空气湿度和土壤湿度的湿度传感器；检测二氧化碳浓度的二氧化碳浓度传感器等．(2)配套设施有：调节光照的遮阳棚，调整温度的加热装置与通风装置，调整湿度的通风加湿装置和喷淋器，调整二氧化碳浓度的自动排气装置．15[答案] 120℃[解析] 由图乙查得t ＝20℃，R 的阻值为4kΩ，由E ＝I 1(R ＋R g )得：R g ＝E I 1－R ＝(9.02－4)kΩ＝0.5kΩ 设当I 2＝3.6mA 时，热敏电阻的阻值为R ′，则R ′＝E I 2－R g ＝(9.03.6－0.5)kΩ＝2.0kΩ 从图中查得此时对应的温度为t 2＝120℃.16答案：当锅炉内压力超过安全值时，活塞推动金属片使1、2触点连接，电磁铁通电把衔铁吸下来，使3、5点接通，红灯亮，铃响，从而起到报警作用．17解析：(1)电路图如下图所示：(2)工作过程：闭合S，当温度低于设计值时，热敏电阻阻值大，通过电磁继电器的电流不能使它工作，K接通，电炉丝通电供热；当温度达到设计值时，热敏电阻阻值减少到某值，通过电磁继电器的电流达到工作电流，K 断开，电炉丝断电，停止供热．当温度低于设计值，又重复前述过程．。
