项目二减速传动装置传动方案及传动系统的分析与设计任务二齿轮传动设计习题6.1．填空题1.渐开线形状决定____的大小。
(1) 展角(2) 压力角(3) 基圆2.斜齿轮的标准模数和压力角在____上。
(1) 端面(2) 法面(3) 轴面3.渐开线齿轮传动的啮合角等于____圆上的压力角。
(1) 分度圆(2) 节圆(3) 基圆4. 要实现两相交轴之间的传动，可采用。
(1) 圆柱直齿轮传动(2) 圆柱斜齿轮传动(3) 直齿锥齿轮传动5.圆锥齿轮的标准参数在____面上。
(1) 法(2) 小端(3) 大端6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮的齿数为____。
(1) 82(2) 80 (3) 78 (4)767. 一般参数的闭式软齿面齿轮传动的主要失效形式是。
(1) 齿面胶合(2) 齿面磨粒磨损(3) 轮齿折断(4) 齿面点蚀8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是。
(1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4) 轮齿折断9. 一般参数的开式齿轮传动的主要失效形式是。
(1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4)齿面磨粒磨损10. 发生全齿折断而失效的齿轮，一般是。
(1) 斜齿圆柱齿轮(2) 齿宽较大、齿向受载不均的直齿圆柱齿轮(3) 人字齿轮(4) 齿宽较小的直齿圆柱齿轮11. 设计一般闭式齿轮传动时，计算接触疲劳强度是为了避免失效。
(1) 轮齿折断(2) 齿面胶合(3) 齿面点蚀(4) 磨粒磨损12.目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的办法以考虑的影响。
(1) 齿面塑性变形(2) 齿面胶合(3) 齿面点蚀(4)磨粒磨损13. 对齿轮轮齿材料性能的基本要求是。
(1) 齿面要硬，齿心要脆(2) 齿面要软，齿心要韧(3) 齿面要硬，齿心要韧(4) 齿面要软，齿心要韧14. 材料为20Cr 的齿轮要达到硬齿面，常用的热处理方法是。
机械设计_齿轮习题及参考答案解析
习题与参考答案一、单项选择题（从给出的A、B、C、D中选一个答案）1 一般开式齿轮传动的主要失效形式是C。
A. 齿面胶合B. 齿面疲劳点蚀C. 齿面磨损或轮齿疲劳折断D. 轮齿塑性变形2 高速重载齿轮传动，当润滑不良时，最可能出现的失效形式是 A 。
A. 齿面胶合B. 齿面疲劳点蚀C. 齿面磨损D. 轮齿疲劳折断3 45钢齿轮，经调质处理后其硬度值约为 B。
A. 45～50 HRCB. 220～270 HBSC. 160～180 HBSD. 320～350 HBS4 齿面硬度为56～62HRC的合金钢齿轮的加工工艺过程为 C 。
A. 齿坯加工→淬火→磨齿→滚齿B. 齿坯加工→淬火→滚齿→磨齿C. 齿坯加工→滚齿→渗碳淬火→磨齿D. 齿坯加工→滚齿→磨齿→淬火5齿轮采用渗碳淬火的热处理方法，则齿轮材料只可能是 D。
A. 45钢B. ZG340-640C. 20CrD. 20CrMnTi6齿轮传动中齿面的非扩展性点蚀一般出现在 A 。
A. 跑合阶段B. 稳定性磨损阶段C. 剧烈磨损阶段D. 齿面磨料磨损阶段7 对于开式齿轮传动，在工程设计中，一般 D。
A. 按接触强度设计齿轮尺寸，再校核弯曲强度B. 按弯曲强度设计齿轮尺寸，再校核接触强度C. 只需按接触强度设计D. 只需按弯曲强度设计8 一对标准直齿圆柱齿轮，若z1=18，z2=72，则这对齿轮的弯曲应力 A 。
A. σF1＞σF2B. σF1＜σF2C. σF1=σF2D. σF1≤σF29 对于齿面硬度≤350HBS的闭式钢制齿轮传动，其主要失效形式为C。
A. 轮齿疲劳折断B. 齿面磨损C. 齿面疲劳点蚀D. 齿面胶合10 一减速齿轮传动，小齿轮1选用45钢调质；大齿轮选用45钢正火，它们的齿面接触应力C 。
A. σH1＞σH2B. σH1＜σH2C. σH1=σH2D. σH1≤σH211对于硬度≤350HBS的闭式齿轮传动，设计时一般 A 。
机械设计基础第13章 齿轮传动习题解答
的接触强度弱？（2）哪个齿轮的弯曲强度弱？为什么？
解：(1)接触强度
相互啮合的一对齿轮，起接触应力相等，即σH1=σH2. 由题意可知，[σH]1=600MPa>[σH2]=500MPa， 因此，大齿轮的接触强度弱。
（2）弯曲强度 相互啮合的一对齿轮，其弯曲强度的大小主要取决于的
YFaYSa
的比值。
[σ F ]
可见,
YFa1YSa1 2.81.55 0.024
[σ F ]1
179
因此，大齿轮的弯曲强度弱。
YFa2YSa2 2.4 1.67 0.028
[σ F ]2
144
YFa1YSa1 YFa2YSa2
[σF]1 [σF]2
13.6受力分析题：图示为圆锥-圆柱齿轮传动装置。轮1为主动轮， 转向如图所示，轮3、4为斜齿圆柱齿轮。 (1)轮3、4的螺旋方向应如何选择，才能使轴Ⅱ上两齿轮的轴向力相 反? (2)画出齿轮2、3所受各分力的方向。
, F2 YFa 2YSa 2
}
40 42 20 70.98 245552Nmm
T2
F1 340 78.34 YFa1YSa1 2.8 1.55
F 2 280 70.98 YFa2YSa2 2.28 1.75
T1
n1 n2
245552 3 736657Nmm
2 1.85
2)计算接触强度允许的输出转矩 H
13.1有一对齿轮传动，m=6mm,z1=20,z2=80,b=40mm.为了 缩小中心距，要改用m=4mm的一对齿轮来代替它。设载
荷系数K，齿数z1、z2及材料不变。试问为了保持原有接 触强度，应取多大的齿宽b?
(附接触强度计算公式：)
H ZHZE
机械设计基础齿轮传动设计例题
例1 设计用于带式输送机传动装置的闭式单级直齿圆柱齿轮传动。
传递功率P=2.7kW ，小齿轮转速n 1=350r/min ，传动比i=3.57。
输送机工作平稳，单向运转，两班工作制，齿轮对称布置，预期寿命10年，每年工作300天。
解：1. 选择齿轮精度等级、材料、齿数1）带式输送机属于一般机械，且转速不高，故初选择8级精度。
2）因载荷平稳，传递功率较小，可采用软齿面齿轮。
参考表5-6，小齿轮选用45钢调质处理，齿面硬度220~250HBS ，σHLim1=595MPa ，σFE1=230MPa ；大齿轮选用45钢正火处理，齿面硬度170~200HBS ，σHLim2=520MPa ，σFE2=200MPa 。
3）初选小齿轮齿数z 1=24，则z 2=iz 1=3.57×24=85.68，取z 2=87。
故实际传动比i=z 2/z 1=87/24=3.62，与要求的传动比3.57的误差小于3%。
对于齿面硬度小于350 HBS 的闭式软齿面齿轮传动，应按齿面接触强度设计，再按齿根弯曲强度校核。
2. 按齿面接触强度设计设计公式5-481d ≥1）查表5-8，原动机为电动机，工作机械是输送机，且工作平稳，取载荷系数K=1.2。
2）小齿轮传递的转矩 112.79550955073.671350P N m n T =⨯=⨯=⋅ 3）查表5-13，齿轮为软齿面，对称布置，取齿宽系数φd =1。
4）查表5-10，两齿轮材料都是锻钢，故取弹性系数Z E =189.8 MPa 1/2。
5）两齿轮为标准齿轮，且正确安装，故节点区域系数Z H =2.5，取重合度系数Z ε=0.9。
6）计算许用接触应力 N W XHLim H HZ Z Z Sσσ⎡⎤=⎣⎦①应力循环次数小齿轮N 1=60n 1jL h =60×350×1×(2×8×300×10)=10.08×108 大齿轮N 2= N 1/i=10.08×108/3.62=2.78×108②据齿轮材料、热处理以及N 1、N 2，查接触疲劳寿命系数图表，不允许出现点蚀，得接触疲劳寿命系数Z N1=1，Z N2=1，两齿轮均为软齿面故ZW=1，ZX=1。
机械设计(吕宏 王慧主编)课后习题答案2
第一章绪论习题答案思考题1）机器是由哪些基本部分构成？各部分作用是什么？2）什么是专用零件？什么是通用零件？试举例说明。
3）机械设计的研究对象是什么？学习时应注意哪些问题？4）机械零件的主要失效形式及设计准则是什么？5）设计机器应满足哪些基本要求？1）答：机器是由原动机、传动装置和工作机三大部分组成。
原动机是机械设备完成其工作任务的动力来源。
传动装置是按执行机构作业的特定要求，把原动机的运动和动力传递给执行机构。
执行机构也是工作部分，直接完成机器的功能。
2）答：所谓通用零件实际是指各种机器都经常使用的零件。
如轴、轴承和齿轮等。
专用零件是某些机器使用的零件，例如：发动机中的曲轴、汽轮机中的叶片。
3）答：本课程是研究普通条件下，一般参数的通用零件的设计理论与设计方法。
学习时应注意以下问题：1）理论联系实际。
2）抓住课程体系。
3）要综合运用先修课程的知识解决机械设计问题。
4）要理解系数引入的意义。
5）要努力培养解决工程实际问题的能力。
4）答：机械零件的主要失效形式有强度失效（因强度不足而断裂）、刚度失效（过大的变形）、磨损失效（摩擦表面的过度磨损），还有打滑和过热，联接松动，管道泄漏，精度达不到要求等等。
设计准则是1)强度准则2) 刚度准则3) 耐磨性准则4) 振动稳定性准则5) 热平衡准则6) 可靠性准则5）设计任何机器都必须满足如下要求1）使用要求2）经济性要求3）安全性要求4）其他要求（1）环保要求（2）外观要求（3）体积重量要求等第二章带传动习题1. 选择题1) 带传动中，在预紧力相同的条件下，V带比平带能传递较大的功率，是因为V带__3__.(1)强度高 (2)尺寸小 (3)有楔形增压作用 (4)没有接头2) 带传动中，若小带轮为主动轮，则带的最大应力发生在带__1__处(1)进入主动轮 (2)进入从动轮 (3)退出主动轮 (4)退出从动轮3) 带传动正常工作时不能保证准确的传动比是因为__4__.(1)带的材料不符合虎克定律 (2)带容易变形和磨损 (3)带在带轮上打滑 (4)带的弹性滑动4)带传动打滑总是__1__.(1)在小轮上先开始 (2)在大轮上先开始 (3)在两轮上同时开始 5) V 带传动设计中，限制小带轮的最小直径主要是为了_2___.(1)使结构紧凑 (2)限制弯曲应力(3)保证带和带轮接触面间有足够摩擦力 (4)限制小带轮上的包角6) 带传动的主要失效形式之一是带的__3__。
机械设计基础6齿轮传动习题作业与答案

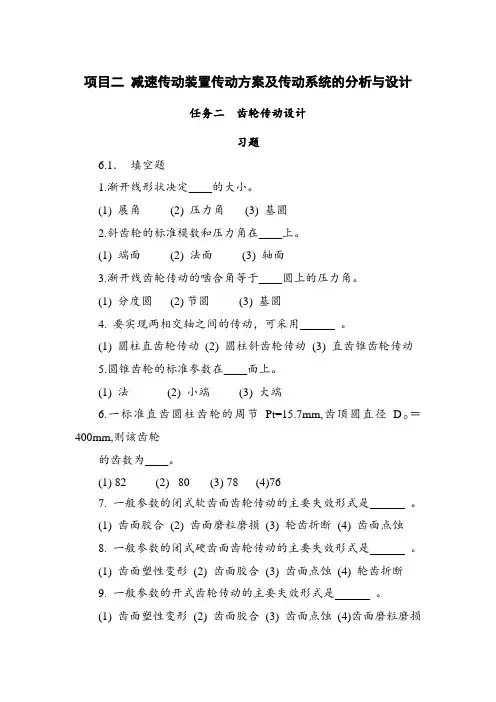

项目二 减速传动装置传动方案及传动系统的分析与设计任务二齿轮传动设计习题6.1． 填空题1.渐开线形状决定____的大小。
(1) 展角 (2) 压力角(3) 基圆2.斜齿轮的标准模数和压力角在____上。
(1) 端面 (2) 法面(3) 轴面3.渐开线齿轮传动的啮合角等于____圆上的压力角。
(1) 分度圆 (2) 节圆(3) 基圆4. 要实现两相交轴之间的传动，可采用 。
(1) 圆柱直齿轮传动 (2) 圆柱斜齿轮传动 (3) 直齿锥齿轮传动5.圆锥齿轮的标准参数在____面上。
(1) 法 (2) 小端(3) 大端6.一标准直齿圆柱齿轮的周节Pt=15.7mm,齿顶圆直径D０＝400mm,则该齿轮的齿数为____。
(1) 82 (2) 80 (3) 78 (4)767. 一般参数的闭式软齿面齿轮传动的主要失效形式是 。
(1) 齿面胶合 (2) 齿面磨粒磨损 (3) 轮齿折断 (4) 齿面点蚀8. 一般参数的闭式硬齿面齿轮传动的主要失效形式是 。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4) 轮齿折断9. 一般参数的开式齿轮传动的主要失效形式是 。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)齿面磨粒磨损10. 发生全齿折断而失效的齿轮，一般是 。
(1) 斜齿圆柱齿轮 (2) 齿宽较大、齿向受载不均的直齿圆柱齿轮(3) 人字齿轮 (4) 齿宽较小的直齿圆柱齿轮11. 设计一般闭式齿轮传动时，计算接触疲劳强度是为了避免 失效。
(1) 轮齿折断 (2) 齿面胶合 (3) 齿面点蚀 (4) 磨粒磨损12.目前设计开式齿轮传动时，一般按弯曲疲劳强度设计计算，用适当增大模数的办法以考虑 的影响。
(1) 齿面塑性变形 (2) 齿面胶合 (3) 齿面点蚀 (4)磨粒磨损13. 对齿轮轮齿材料性能的基本要求是 。
(1) 齿面要硬，齿心要脆 (2) 齿面要软，齿心要韧(3) 齿面要硬，齿心要韧 (4) 齿面要软，齿心要韧14. 材料为20Cr 的齿轮要达到硬齿面，常用的热处理方法是 。
机械设计各章习题答案
1章 齿轮传动一、补充题1、 在齿轮传动的设计与计算中,对于下列参数与尺寸应标准化的有 (1)、(6) ;应圆整的有 (5)、(9) ;没有标准的化也不应圆整的有 (2)、(3)、(4)、(7)、(8)、(10) 。
（1）斜齿圆柱齿轮的法面模数m n ;(2)斜齿圆柱齿轮的端面模数m t;(3) 分度圆直径d; (4)齿顶圆直径d a ; (5) 齿轮宽度B;(6)分度圆压力角α;(7)斜齿轮螺旋角β;(8) 变为系数x;(9)中心距a; (10)齿厚s2.材料为20Cr 的齿轮要达到硬齿面,适宜的热处理方法就是 (2) 。
(1)整体淬火;(2)渗碳淬火;(3)调质;(4)表面淬火3.将材料为45钢的齿轮毛坯加工成为6级精度硬齿面直齿圆柱外齿轮,该齿轮制造工艺顺序应就是 (1) 为宜。
（1） 滚齿、表面淬火、磨齿;(2)滚齿、磨齿、表面淬火;（2） 表面淬火、滚齿、磨齿;(4)滚齿、调质、磨齿4.在下列措施中, (2) 不利于减轻与防止齿面点蚀发生。
（1） 提高齿面硬度;(2)采用粘度低的润滑油;(3)降低齿面粗糙度值;(4)采用较大的变位系数5.一对正确啮合的标准渐开线齿轮做减速传动时,如两轮的材料、热处理及齿面硬度均相同,则齿根弯曲应力 (1) 。
(1)21F F σ>σ; (2)21F F σ=σ;(3)21F F σ<σ6.有两个标准直齿圆柱齿轮,齿轮1的模数30511==Z ,mm m 齿数;齿轮2的模数50322==Z ,mm m 齿数,则齿形系数与应力校正系数的乘积11Sa Fa Y Y (1) 22Sa Fa Y Y(1)大于;(2)等于;(3)小于;(4)不一定大于、等于或小于 2章 V 带传动一、 选择与填空1.带传动正常工作时,紧边拉力F 1与松边拉力F 2满足关系 (2) 。
(1)F 1 =F 2 (2)F 1 - F 2 = F e (3)F 1 /F 1 =e f α(4)F 1 +F 2 =F 02、 若将传动比不为1的平带传动的中心距减少1/3,带长做相应调整,而其它条件不变,则带传动的最大有效拉力F ec (3) 。
机械设计——齿轮传动(1)
第十二章 齿轮传动1、图示为两级斜齿圆柱齿轮减速器，已知条件如图所示。
试问：（1）画出轴II 和轴III 的转向。
（2）低速级斜齿轮的螺旋线方向应如何选择才能使中间轴Ⅱ上两齿轮所受的轴向力相反？ （3）低速级小齿轮的螺旋角β2应取多大值，才能使轴Ⅱ上轴向力相互抵消？ （4）画出各个齿轮所受轴向力。
2、今有两对斜齿圆柱齿轮传动，主动轴传递的功率P 1=13kW ，n 1=200r/min ，齿轮的法面模数m n =4mm ，齿数z 1=60均相同，仅螺旋角分别为9°与18°。
试求各对齿轮传动轴向力的大小？3、图所示为二级斜齿圆柱齿轮减速器。
已知：齿轮1的螺旋线方向和轴III 的转向，齿轮2的参数m n =3mm ，z 2=57，β2 =14°；齿轮3的参数m n =5mm ，z 3=21。
试求：（1）为使轴Ⅱ所受的轴向力最小，选择各齿轮的螺旋线方向，并在图上标出； （2）在图b 上标出齿轮2、3所受各分力的方向；（3）如果使轴Ⅱ的轴承不受轴向力，则齿轮3的螺旋角β3应取多大值（忽略摩擦损失）？10、分析图中斜齿圆柱齿轮传动的小齿轮受力，忽略摩擦损失。
己知：小齿轮齿数221=z ，大齿轮齿数902=z ，法向模数mm m 2n =，中心距mm a 120=，传递功率KW P 2=，小齿轮转速m in /3201r n =，小齿轮螺旋线方向右旋。
求：（1) 大齿轮螺旋角β大小和方向；1234（2) 小齿轮转矩1T ；（3) 小齿轮和大齿轮受力的大小和方向，并在图上画出。
11、有一齿轮传动如图所示，已知：281=z ，702=z ,1263=z ,模数mm m 4n =，压力角 20=α，中心距mm a 2001=，mm a 4002=，输入轴功率kW P 101=，转速m in /10001r n =，不计摩擦。
（1) 计算各轴所受的转矩；（2)分析中间齿轮的受力，在图中画出，并计算所受各力的大小。
