ATmega128串口通信程序(中断方式)
ATmega128串口通信程序（中断方式）
2011-06-05 20:08:10| 分类：单片机程序编写| 标签：|字号大中小订阅程序采用IAR系统编译，实现使用串口调试助手收发数据的功能
#include<iom128.h>
#include<inavr.h>
#include<string.h>
#define INT8U unsigned char
#define INT16U unsigned int
#define UDRIE0 5
/* UART Buffer Defines */
#define UART0_RX_BUFFER_SIZE 128
#define UART0_TX_BUFFER_SIZE 128
/* Static Variables */
static unsigned char UART0_RxBuf[UART0_RX_BUFFER_SIZE];
static volatile unsigned char UART0_RxHead;
static volatile unsigned char UART0_RxTail;
static unsigned char UART0_TxBuf[UART0_TX_BUFFER_SIZE];
static volatile unsigned char UART0_TxHead;
static volatile unsigned char UART0_TxTail;
static unsigned char UART0_Flag=1;
void USART_INIT( void )
{
UBRR0H = 0x00;
UBRR0L = 0x0B;//9600 at 1.8432M
UCSR0A = 0x20;
UCSR0B = 0xD8;//开接收结束中断,发送结束中断接收使能,发送使能
UCSR0C = 0x06;//异步模式，1位停止位，8位数据位
UDR0 = 0x00;//清空数据寄存器
UART0_RxTail = 0;
UART0_RxHead = 0;
UART0_TxTail = 0;
UART0_TxHead = 0;
__disable_interrupt();//关全局中断
}
void Tran_Byte( INT8U sdata )
{
if(UART0_Flag == 0)
{
UDR0 = sdata;
UART0_Flag = 1;
}
else
{
UART0_TxBuf[UART0_TxHead] = sdata;
UART0_TxHead++;
if(UART0_TxHead >= UART0_TX_BUFFER_SIZE) UART0_TxHead = 0;
}
__enable_interrupt();
}
void Send_String( INT8U *string )
{
INT8U temp;
while(1)
{
temp = *string;
Tran_Byte(temp);
string++;
if(*string == 0x00)
break;
}
}
INT8U HaveDataRxd( void )
{
if(UART0_RxHead != UART0_RxTail)
return 1;
else
return 0;
}
INT8U GetDataFromRxdBuf( void )
{
INT8U temp;
temp = UART0_RxBuf[UART0_RxTail];
UART0_RxTail ++ ;
if( UART0_RxTail >= UART0_RX_BUFFER_SIZE ) {
UART0_RxTail = 0 ;
}
return temp;
}
//清空接收缓冲区。
void UART_ResetRxBuffer( void )
{
UART0_RxHead = 0;
UART0_RxTail = 0;
}
int main( void )
{
DDRA = 0xFF;PORTA = 0xFF;
DDRE = 0xFE;
INT8U tab;
USART_INIT();
__enable_interrupt();//开全局中断
while(1)
{
__delay_cycles(10000);
while(!HaveDataRxd());
tab = GetDataFromRxdBuf();
__delay_cycles(10000);
Tran_Byte(tab);
}
}
#pragma vector=USART0_RXC_vect
__interrupt void USART0_RX( void )
{
INT8U data;
INT8U status;
data = UDR0; /* read the received data */
status = UCSR0A;
if((status & 0x18) == 0x00)
{
UART0_RxBuf[UART0_RxHead] = data;
UART0_RxHead ++;
if(UART0_RxHead == UART0_RX_BUFFER_SIZE) UART0_RxHead = 0;
}
}
#pragma vector=USART0_TXC_vect
__interrupt void USRAT0_TX( void )
{
INT8U temp;
/* check if all data is transmitted */
if(UART0_TxHead != UART0_TxTail)
{
/* calculate buffer index */
temp = UART0_TxBuf[UART0_TxTail];
UDR0 = temp;
UART0_TxTail ++;
if(UART0_TxTail >= UART0_TX_BUFFER_SIZE) UART0_TxTail = 0;
}
else
{
UART0_Flag = 0;
}
}。
基于Atmega128和SJA1000的CAN总线通信应用设计
０ 引 言
随着单片机在工业控制领域的应用越来越广 泛， 在很多场合都需要用单片机对现场的信息进行 采集与处理， 并与主机进行通信， 但往往会遇到长远 距离和大数据量传输不足的问题， 通过 Ｃ Ａ Ｎ总线可 以解决此问题。本文用 Ａ ｔ ｍ ｅ ｇ ａ １ ２ ８实现主从节点相 互通信的简单电路， 但此单片机不能独立地满足要
第４ １卷第 １期 ５ ２ ２ ０ １ ４年 ２月 ２ ５日
数 字 通 信 Ｄ ｉ ｇ ｉ ｔ ａ ｌ Ｃ ｏ ｍ ｍ ｕ ｎ ｉ ｃ ａ ｔ ｉ ｏ ｎ
Ｖ ｏ ｌ ４ １ ，Ｎ ｏ ． １ Ｆ ｅ ｂ ． ２ ５ ２ ０ １ ４
Ｄ Ｏ Ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ １ ３ ８ ２ ４ ． ２ ０ １ ４ ． ０ １ ． ０ １ ４
本文 芯 片 工 作 在 Ｐ ｅ ｌ ｉ Ｃ Ａ Ｎ 模 式 下， 将芯片的 Ｍ Ｏ Ｄ Ｅ引脚置 １ ， 即让 Ｓ Ｊ Ａ １ ０ ０ ０的外部控制总线采３ Βιβλιοθήκη ｎ ｔ ｅ ｌ 模式 ［ 。 用Ｉ
１ ． ２ Ｓ Ｊ Ａ １ ０ ０ ０芯片初始化 设置芯片工作在 Ｐ ｅ ｌ ｉ Ｃ Ａ Ｎ模式下， 初始化流程 图如图 １所示。
２ ］ 能力和检错、 纠错能力 ［ 。
图１ Ｓ Ｊ Ａ １ ０ ０ ０初始化流程图
２ 设计思路
２ ． １ 硬件设计思路 在现实生活中， 例如医疗行业等， 涉及到多个控 制系统与服务器进行信息交换， 有时候需要大量远 距离的数据通信。传统的通信方式比如串口通信 Ｉ Ｉ Ｃ满足不了应用需求， 而主流的单片机芯片自身没 有集成 Ｃ Ａ Ｎ总线的控制器和对应的收发器。针对以 上情况， 我们采用 Ｓ Ｊ Ａ １ ０ ０ ０的控制器和 Ｍ Ｃ Ｐ ２ ５ ５ １收 发器来扩展 Ａ ｔ ｍ ｅ ｇ ａ １ ２ ８的 Ｃ Ａ Ｎ总线接口， 实现节点 之间的通信。 Ａ ｔ ｍ ｅ ｇ ａ １ ２ ８的 Ｐ Ａ口连接 Ｓ Ｊ Ａ １ ０ ０ ０的 连接思路： Ａ Ｄ口（ 地址 ／ 数据总线） ， Ｐ Ｇ ２口接 Ｓ Ｊ Ａ １ ０ ０ ０的 Ａ Ｌ Ｅ ／ Ａ Ｓ 口（ 输入信号模式） ， Ｐ Ｇ １口接 Ｓ Ｊ Ａ １ ０ ０ ０的 ／ Ｒ Ｄ ／ Ｅ 口， Ｐ Ｇ ０口接 Ｓ Ｊ Ａ １ ０ ０ ０的 ／ ＷＲ口， Ｐ Ｄ ０口接 Ｓ Ｊ Ａ １ ０ ０ ０ ［ ２ ］ 的／ Ｉ Ｎ Ｔ口 。
ATmega128几个常用程序例子
ATmega128几个常用程序例子ATMEGA128相关例程自己学avr单片机已经有相当一段时间了，一开始用的是atmega128，觉得不是很好用。
于是自己去买了一块16L的芯片，觉得还行。
一开始用的是ICC AVR，应为它用起来比较简单，不像winavr那样，要写个Makefie，比较的麻烦，但icc avr的缺点是太过于简陋，调试程序时，感觉不是很好。
后来经同学介绍，用起了winavr，其实也是比较的简单，只不过要加一个makefile而已，其实makefile可以用软件自带的组建自动生成，只需修改几个参数就可以用。
后来又用起了code vision avr，虽然不太习惯，也谈不上不好用.需要注意的是，三个不同的软件所带的同文件不一样。
icc avr 是iom128v.h（姑且以128为例），winavr是avr/io.h，不过makefile中要设置芯片为atmega128.而cvavr则是mega128.h。
记得一开始的时候，我对这些不同的同文件不是很理解，是从一个学长那里了解到，才弄明白的。
其实前两个软件只需把头文件稍微改一下基本上可以通用。
而最后一个软件的中断的写法似乎不太一样，因而和钱两个软件的兼容性是最差的。
总体说winavr给人的感觉是比较专业自己学习时多总结吧！1、流水灯/*硬件环境：atmega128开发板软件环境：CodeVisionAVR-C*/#include <mega128.h>#define uchar unsigned char#define uint unsigned intuchar cnt;void timer1_init(){TCCR1B=0X00; //先停止定时器1TCNT1H=0XF0; //设定定时器初值TCNT1L=0XBE;TCCR1A=0X00; //启动定时器1TCCR1B=0X05; //使用1024分频}interrupt [TIM1_OVF] void timer1_ovf_isr(void){TCNT1H=0XF0; //重载定时器初值TCNT1L=0XBE;DDRE|=1<<2;PORTE|=1<<2;DDRA=0xff;PORTA=cnt; //输出led的值到端口Bcnt++;if(cnt==255)cnt=0;}void main(){//DDRB=0XFF;SREG|=0X80;TIMSK=0X04;timer1_init();while(1){;}}2、AD转换+数码管显示/*************************************************************** ************//*ADC测试程序*//*目标器件：ATmega128 *//*晶振:RC 8MHZ *//*编译环境：ICCAVR 7.13A *//*E-Mail:number007cool@ *//*时间：2010年11月13日*///Aref接AVCC(+5V),采用Aref作参考电压/*用数码管显示AD转换的结果*//*************************************************************** ************//*********************************包含头文件********************************/#include <iom128v.h>#include <macros.h>/********************************数码管段码表*******************************/extern const unsigned char tab[]={0x3f,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};/*********************************全局变量**********************************/unsigned int adc_rel=0;/*************************************************************** *************函数功能:ADC初始化函数入口参数:出口参数:**************************************************************** ************/void adc_init(void){DDRF&=0XFE; //PORTF0设置为输入，即作为ADC0口输入模拟电压PORTF&=0XFE; //PORTF0设置为输入低电平ADCSRA=0x00; //关ADCADMUX = 0X00; //采用Aref作为参考电压，ADC0单端输入，右对齐ACSR=(1<<ACD);ADCSRA =(1<<ADEN)|(1<<ADSC)|(1<<ADATE)|(1<<ADIE)|(1<<ADPS2)|(1<<ADPS1); //ADEN，启动ADC;ADSC,ADC开始转换；ADIE,ADC中断使能；ADPSx,设置分频因子64 }/*************************************************************** *************函数功能:ADC中断函数入口参数:出口参数:**************************************************************** ************/#pragma interrupt_handler adc_isr:iv_ADCvoid adc_isr(void){//int data_h,data_l;//data_l=ADCL;//data_h=ADCH;ADCSRA = 0x00;ADCSRA = (1<<ADEN)|(1<<ADSC)|(1<<ADIE);adc_rel=ADC;/*if(adc_rel>0x1ff){PORTA|=1<<2;}elsePORTA&=~(1<<2);*/}/*************************************************************** *************函数功能:延时子程序入口参数:出口参数:**************************************************************** ************/void delay(void){int i;for(i=0;i<1800;i++);}/*************************************************************** *************函数功能:显示子程序入口参数:k出口参数:**************************************************************** ************/void display(unsigned int k)//发光二极管显示初始化{DDRE|=1<<2;PORTE|=1<<2;DDRA=0XFF;PORTA=k;}#define SS 0#define SCK 1#define MOSI 2#define MISO 3#define SS_H() PORTB|=(1<<SS)#define SS_L() PORTB&=~(1<<SS)#define led0_en() {DDRB|=1<<4;PORTB|=(1<<4);} //开第一个数码管的位选#define led0_dis() {DDRB|=1<<4;PORTB&=~(1<<4);} //关第一个数码管的位选#define led1_en() {DDRB|=1<<5;PORTB|=(1<<5);}#define led1_dis() {DDRB|=1<<5;PORTB&=~(1<<5);}#define led2_en() {DDRB|=1<<6;PORTB|=(1<<6);}#define led2_dis() {DDRB|=1<<6;PORTB&=~(1<<6);}#define led3_en() {DDRB|=1<<7;PORTB|=(1<<7);}#define led3_dis() {DDRB|=1<<7;PORTB&=~(1<<7);}#define OE 7#define point 3#define dp 7#include <iom128v.h>#include <macros.h>const unsigned char table[]={0x3F,0x06,0x5B,0x4F,0x66, //0,1,2,3,40x6D,0x7D,0x07,0x7F,0x6F, //5,6,7,8,9 0x77,0x7C,0x39,0x5E,0x79,0x71,0x00}; //a,b,c,d,e,f volatile unsigned char led_buffer[4];void delay_1us(void) //1us延时函数{asm("nop");}void delay_nus(unsigned int n) //N us延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1us();}void delay_1ms(void) //1ms延时函数{unsigned int i;for (i=0;i<1140;i++);}void delay_nms(unsigned int n) //N ms延时函数{unsigned int i=0;for (i=0;i<n;i++)delay_1ms();}/*完成spi的初始化*/void spi_init(void){DDRB |= (1<<MOSI)|(1<<SCK)|(1<<SS);//设置MOSI，SCK输出SPCR = (1<<SPE)|(1<<MSTR)|(1<<SPR0)|(1<<SPR1);//使能SPI，主机模式}/*spi主机传送数据*/void SPI_MasterTransmit(char Data){/* 启动数据传输*/SPDR = Data;/* 等待传输结束*/while(!(SPSR & (1<<SPIF)))}/*完成对HC595的初始化*/void HC_595_init(void){DDRC |= (1<<OE); //设置PORTC7为输出PORTC &= (1<<OE); //输出高电平，使能595PORTB = 0x0F; //同时打开四个数码管的位选spi_init();led_buffer[0]=16; //初始化数码管段码led_buffer[1]=16;led_buffer[2]=16;led_buffer[3]=16;}/*HC595完成传送数据*/void HC_595_OUT(unsigned char data){SS_L();SPI_MasterTransmit(data);SS_H();}void leddis_update(void){/*最低位数码管，第四个数码管*/if(point==0)HC_595_OUT(table[led_buffer[3]]|(1<<dp)); elseHC_595_OUT(table[led_buffer[3]]);led0_en();delay_nus(60);led0_dis();if(point==1)HC_595_OUT(table[led_buffer[2]]|(1<<dp)); elseHC_595_OUT(table[led_buffer[2]]);led1_en();delay_nus(60);led1_dis();if(point==2)HC_595_OUT(table[led_buffer[1]]|(1<<dp));HC_595_OUT(table[led_buffer[1]]);led2_en();delay_nus(60);led2_dis();/*最高位数码管，第一个数码管*/if(point==3)HC_595_OUT(table[led_buffer[0]]|(1<<dp));elseHC_595_OUT(table[led_buffer[0]]);led3_en();delay_nus(60);led3_dis();}void display_led(unsigned int data){if(data>9999){HC_595_OUT(0xFF);//当计数大于9999时，四个数码管同时输出8 PORTB|=((1<<4)|(1<<5)|(1<<6)|(1<<7));}else if(data>999){led_buffer[0]=data/1000;led_buffer[1]=(data%1000)/100;led_buffer[2]=(data%100)/10;led_buffer[3]=data%10;leddis_update();}else if(data>99){led_buffer[0]=data/1000; //关闭最高位的那个数码管led_buffer[1]=(data%1000)/100;led_buffer[2]=(data%100)/10;led_buffer[3]=data%10;leddis_update();}else if(data>9){led_buffer[0]=data/1000;led_buffer[1]=16;led_buffer[2]=(data%100)/10;led_buffer[3]=data%10;leddis_update();}else{led_buffer[0]=data/1000;led_buffer[1]=16;led_buffer[2]=16;led_buffer[3]=data%10;leddis_update();}}volatile unsigned int countnum=0;void timer1_init(void){TCCR1B = 0x00; //stopTCNT1H = 0x8F; //setupTCNT1L = 0x81;OCR1AH = 0x70;OCR1AL = 0x7F;OCR1BH = 0x70;OCR1BL = 0x7F;OCR1CH = 0x70;OCR1CL = 0x7F;ICR1H = 0x70;ICR1L = 0x7F;TCCR1A = 0x00;TCCR1B = 0x04; //start Timer}#pragma interrupt_handler timer1_ovf_isr:15 void timer1_ovf_isr(void){TCNT1H = 0x8F; //reload counter high value TCNT1L = 0x81; //reload counter low value countnum++;if(countnum>9999) countnum=0;}void init_devices(void){CLI(); //disable all interruptstimer1_init();TIMSK = 0x04; //timer interrupt sourcesSEI(); //re-enable interrupts}/*************************************************************** *************函数功能:主程序入口参数:出口参数:**************************************************************** ************/void main(void){init_devices();HC_595_init();adc_init();SEI();//开全局中断变量display(0);while(1){delay();display_led(adc_rel/1024.0*5*1000);}}3、对EEPROM进行读写操作/************************************************文件：main.c用途：注意：内部8M晶振************************************************/#include "config.h"/*向EEPROM里面写入数据输入量：地址，数据*/void EEPROM_write(unsigned int uiAddress,unsigned char ucData){while(EECR&(1<<EEWE)); //等待上一次写操作结束EEAR = uiAddress; //地址EEDR = ucData; //数据EECR |=(1<<EEMWE); //置位EEMWE,主机写使能EECR |=(1<<EEWE); //置位EEWE,写使能，启动写操作}/*从EEPROM指定的地址里面读出相应的数据*/unsigned char EEPROM_read(unsigned int uiAddress){while(EECR&(1<<EEWE)); //等待上一次写操作结束EEAR = uiAddress; //设置地址寄存器EECR |=(1<<EERE); //读使能return EEDR; //返回读入EEDR里面的数据}void main(void){unsigned char temp=123;unsigned char data;HC_595_init();EEPROM_write(0x01,temp);data=EEPROM_read(0x01);while(1){Seg7_Led_display(data); //调用显示函数将写入的数据又读出来}}文件: eeprom12.rar大小: 40KB下载: 下载4、定时器0（轮循方式）/*定时器0和2（均为八位的定时计数器）有四种工作模式，此例是工作在普通模式。
ATmega128的中断系统
任意电平变化触发表示只要引脚上有逻辑电平的变化就会 产生中断申请（不管是上升沿还是下降沿都引起中断触发） 产生中断申请（不管是上升沿还是下降沿都引起中断触发）
4种触发方式中，还有以下的一些不同的特点： 种触发方式中，还有以下的一些不同的特点： 种触发方式中 1.低电平触发是不带中断标志类型的，即只要中断输入引脚PD2 低电平触发是不带中断标志类型的，即只要中断输入引脚 低电平触发是不带中断标志类型的 保持低电平， 或PD3保持低电平，那么将一直会产生中断申请。 保持低电平 那么将一直会产生中断申请。 2.MCU对INT0和INT1的引脚上的上升沿或下降沿变化的识别 对 和 的引脚上的上升沿或下降沿变化的识别 触发），需要I/O时钟信号的存在 ），需要 时钟信号的存在（ 时钟同步检测）， （触发），需要 时钟信号的存在（由I/O时钟同步检测）， 时钟同步检测 属于同步边沿触发的中断类型。 属于同步边沿触发的中断类型。 3.MCU对INT2的引脚上的上升沿或下降沿变化的识别（触 对 的引脚上的上升沿或下降沿变化的识别（ 的引脚上的上升沿或下降沿变化的识别 ），以及低电平的识别 触发）是通过异步方式检测的， 以及低电平的识别（ 发），以及低电平的识别（触发）是通过异步方式检测的，不 需要I/O时钟信号的存在。因此，这类触发类型的中断经常作 需要 时钟信号的存在。因此， 时钟信号的存在 为外部唤醒源，用于将处在Idle休眠模式，以及处在各种其它 休眠模式， 为外部唤醒源，用于将处在 休眠模式 休眠模式的MCU唤醒。这是由于除了在空闲（Idel）模式时， 唤醒。 休眠模式的 唤醒 这是由于除了在空闲（ ）模式时， I/O时钟信号还保持继续工作，在其它各种休眠模式下，I/O时 时钟信号还保持继续工作， 时钟信号还保持继续工作 在其它各种休眠模式下， 时 钟信号均是处在暂停状态的。 钟信号均是处在暂停状态的。
AVR_128_spi串口通信程序
UCSR1B=(1<<RXEN1)|(1<<TXEN1)|(1<<RXCIE1);//发送接收使能，接收中断使能
UCSR1C=(1<<UCSZ11)|(1<<UCSZ10);//8位数据，UCSZ12，11，10共同确定
DDRD|=BIT(3); //设置发送口为输出
}
/*串口0单字符发送，查询方式*/
{
UCSR1B = 0x00; //禁止发送和接收
UCSR1A = 0x02; //倍速异步模式 USX0=1
UBRR1L=(Crystal/8/Baud1-1)%256; //根据数据手册的计算法
UBRR1H=(Crystal/8/Baud1-1)/256; //如果不是倍速则（Crystal/16/Baud1-1)
Flag1=1;
UCSR1B|=BIT(RXCIE1);//重开接收中断
}
以下是主机部份 #include <iom128v.h> #include <macros.h> #define uchar unsigned char #define uint unsigned int #include "delay.h" #include "lcd.h" void port_init(void); //SPI initialize // clock rate: 1843199hz void spi_init(void) { SPCR = 0x74; //setup SPI
init_devices(); LCD1602_initial(); LCD1602_sendbyte(iDat,1+0x30 ); // while(1) //{ for(i=0;i<2;i++) {

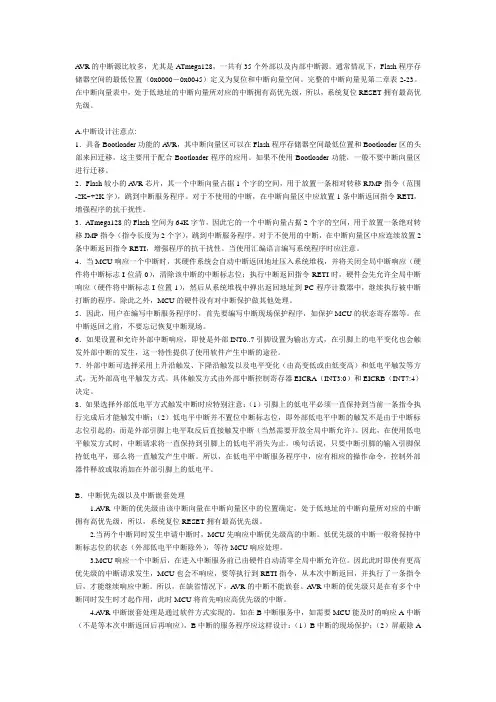

ATmega128中断设计
