HB3000型布氏硬度计
HBS-3000 型数显布氏硬度计 使用说明书
H BS BS--3000型数显布氏硬度计使用说明书执行标准GB/T231.2北京时代创合科技有限公司目次一简介 (2)二主要技术参数 (2)三仪器的安装和调试 (2)1硬度计工作条件2拆箱和安装3操作面板及功能介绍4硬度计的使用5硬度计的调整和注意事项四附件（装箱单） (8)五特殊附件 (8)HB=0.102×一简介HBS-3000型数显布氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型布氏测试仪器。
该机采用计算机软件编程，光电传感等技术。
通过按键输入，选择测试方法与硬度相互对照、储存等，在LCD 大屏幕显示屏上能显示试验方法、试验力，测量压痕长度、硬度值、试验力保持时间、试验力与硬度测量范围、测量次数，并能键入年、月、日期，试验结果和数据处理等，通过打印机输出，RS-232接口与计算机连网。
布氏硬度试验主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。
适用于工厂、车间、试验室、大专院校和科研机构。
布氏硬度试验是用一定直径的钢球（D）,以规定试验力（F）压入被测试物体的表面（图1），经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕直径（d），计算压痕的球形表面积所承受的平均压力（N/mm 2），即布氏硬度值。
从以下计算公式中可得到布氏硬度值；2FπD(D-√D 2-d 2)式中：F-通过钢球压头加在试样上的试验力，ND-钢球直径，mm d-压痕直径，mm0.102—规定的系数。
图（1）二.主要技术参数1试验力级数：62.5kgf (612.5N)500kgf(4900N)100kgf(980N)750kgf(7350N)125kgf(1225N)1000kgf(9800N)187.5kgf(1837.5N)1500kgf(14700N)250kgf(2450N)3000kgf(29400N)2．硬度测试范围：（8～650）HBW3.示值精度：标准硬度块示值最大误差%(相对H)示值重复性误差≤125±30.03d 125<HBW≤225±2.50.025d >225±20.02d H—标准块的标定硬度值d—压痕直径的总平均值4.测微目镜放大倍率：20倍5.测微目镜最小分度值：0.625um 6.试样最大高度：200mm 7.压头中心至机体最大距离：135mm 8.电源电压：AC 220V 9.外形尺寸：(786×565×245)mm 10.重量：130kg 三.仪器的安装和调试3硬度计安装3.1去掉升降螺杆(4)和压头(6)之间的垫块，将升降螺杆(4)擦干净，涂上适量薄质机油润滑（图3）。
HB-3000C布氏硬度计
HB-3000C布氏硬度计HB-3000C布氏硬度计是一种常见的硬度测试设备，用于测量各种材料的硬度。
它是通过将一定大小和形状的钢珠或金刚石压入材料表面，然后通过计算所需的力量来衡量材料的硬度。
这个过程被称为布氏硬度测试。
HB-3000C布氏硬度计的特点HB-3000C布氏硬度计具有以下特点：1.精度高：该硬度计提供高精度的数字读数和重复性，可以确保准确的测试结果。
2.便携式设计：该硬度计采用紧凑的设计，可以轻松携带并在较小的工作区域中使用。
3.显示屏：该硬度计配备易于阅读的显示屏，可以显示测试结果、硬度单位、测试时间和其他相关信息。
4.多样性：该设备可测量多种材料的硬度，包括金属、塑料、陶瓷、橡胶、纸张等。
5.简单易用：该硬度计可以轻松操作，不需要专业知识和技能。
6.操作方便：该设备提供多种操作模式，包括手动、自动和连续，可根据需要进行选择。
HB-3000C布氏硬度计的应用领域HB-3000C布氏硬度计广泛用于以下领域：1.金属工业：用于测量各种金属材料的硬度，如铁、钢、铝、铜等。
2.塑料工业：用于测量各种塑料材料的硬度，如聚丙烯、聚氯乙烯、聚酰胺等。
3.陶瓷工业：用于测量各种陶瓷材料的硬度，如高铝瓷、氧化铝、氧化锆等。
4.橡胶工业：用于测量各种橡胶材料的硬度，如天然橡胶、丁苯橡胶、丁腈橡胶等。
5.纸张工业：用于测量各种纸张和纸板的硬度，如白卡纸、灰卡纸、双铜纸等。
HB-3000C布氏硬度计的使用方法以下是HB-3000C布氏硬度计的使用方法：1.准备测试：准备好需要测试的材料，并确认安装正确的测试头。
2.设置测试参数：选择所需的测试模式和硬度单位，并设置测试参数。
3.开始测试：使用测试头压入材料，并记录所需的测试力量和时间。
4.记录测试结果：记录测试结果并重复测试需要进行确认。
HB-3000C布氏硬度计的维护以下是HB-3000C布氏硬度计的维护：1.定期清洁设备：使用干净的布清洁设备，并清除测试垫。
HB-3000布氏使用说明
HB-3000型布氏硬度计用户使用手册莱州华银试验仪器有限公司（原山东掖县材料试验机厂）硬度是金属材料及合金材料机械性能的重要指标,通常指的是一种材料抵抗另一较硬的具有一定形状、尺寸并且本身不发生残余变形的物体压入其表面的能力。
HB-3000型布氏硬度计可用于测定未经淬火钢、铸铁、有色金属及质地较软的轴承合金等的布氏硬度值；适用于厂矿、科研单位和大专院校试验室。
布氏硬度试验是把一定直径的淬火钢球以规定的负荷压入试样表面经规定的保荷时间后卸除负荷，测量试样表面的压痕直径(见图1)，计算出布氏硬度值。
改值以试样压痕表面积上的平均压力（公斤力/毫米2）表示(见表1)。
用式（1）计算：布氏硬度=0.102*)(222d D D D F--π (1)符号 名称单位 D 硬质合金球直径毫米 F 试验力 牛顿 d 压痕平均直径毫米 d 1,d 2 在两相互垂直方向测量的压痕直径毫米 h 压痕深度 毫米 HBW布氏硬度图1 布氏硬度试验原理图对一定直径的硬质合金球施加试验力压入试样表面，经规定保持时间后，卸除试验力，测量试样表面压痕的直径，见图1。
示例:350HBW5/750 表示用直径5mm 的硬质合金球在7.355KN 试验力下保持10s-15s 测定的布氏硬度值为350.*本节“试验原理”的内容参考中华人民共和国国家标准《金属布氏硬度试验》（GB/T231.1-2002）概述 试验原理产品介绍布氏硬度试验最常用的标准条件是硬质合金球压头为10毫米（见图2）、负荷为3000公斤力，此时最能体现布氏硬度的特点。
但是，由于试样的软硬不同、大小不一，一种负荷、一种钢球是不能满足的。
对于同一试样，采用不同直径的钢球及不同的负荷，要得到相同的硬度值；或者说要获得可以比较的结果，只有在负荷与钢球直径的平方之比为一常数时才可能（见表2）。
表2 布氏硬度试验钢球直径和负荷选择表负荷F与钢球D2之比钢球直径D 硬度范围(硬度值)适用对象10 5 2.5 1.25 130 3000 750 187.5 46.9 30.0 140-(945) 钢、灰口铸铁、铝10 1000 250 62.5 15.6 10.0 48-3155 500 125 31.2 7.8 5.0 23.8-158 退火铝2.5 250 62.5 15.63.9 2.5 11.9-79 轴承合金1.25 125 31.2 7.8 2.0 1.2 6.0-39 导线0.5 50 12.5 3.1 0.8 0.5 2.4-15.8 柔软材料图2硬质合金球压头主要技术参数见表3、图3项目（代号）内容高度（H）842毫米宽度（W）268毫米长度（L）700毫米试件最大高度（带保护套）（B）230毫米压头中心至机壁距离（A）120毫米硬度计净重210公斤硬度单位试验力级数（kgf）硬质合金压头（mm）布氏187.5 250 750 1000 3000 2.5 5 10 技术参数适用范围图3 外形尺寸示意图机构部件简述本硬度计属杠杆硬度计结构，这种硬度计体积小，便于使用，广泛应用于生产一线，其结构见图4本硬度计主要包括升降部件，主轴部件，杠杆系统，减速器部件，换向开关部件组成。
HB-3000布氏硬度计
适用范围
布氏硬度计在工业生产中，尤其是在冶金及机 械制造工业中得到广泛应用。可供测定铸铁、 有色金属、未经淬火钢及质地较软的材料与轴 承合金等的布氏硬度值。 测定硬度范围： 压头为钢球-----适用于布氏硬度值在450以下 的材料，硬度值用HBS表示。 压头为硬质合金------适用于布氏硬度值在650 以下的材料，硬度值用HBW表示。
试验
6.打开电源开关，接通电源，此时电源指示灯（红灯） 亮。启动按钮开关，按住延时2秒后，立即作好旋紧 固定螺丝钉的准备，在保荷指示灯（绿灯）亮的同时 迅速拧紧固定螺钉，使圆盘随曲柄一起转至换向、停 止。保荷指示灯闪亮到熄灭为试验保荷时间。
7.试验结果：试验结束后，旋转手轮取下试样，用随 机携带的读数显示微镜测量试样表面的压痕直径，压 痕直径应从两个相互垂直的方向测量，取其算术平均 值。压痕两直径之差不应超过较小直径的2%，将测 得数值查表3得出硬度值。有关该数显微镜的使用方 法，请阅读读数显示微镜使用说明书。
检验和保养
1.指示误差的检验：用随机携带的标准布氏硬度块，按硬度块上的 定度条件，在各定度点附近测三点，计量其算术平均值，该平均 值和标准布氏硬度块标称值之比应不大于3%。 即： H- H）/ H*100% 式中：H——－3点的硬度平均值 H——标准硬度块的值 2.球的检验：定期对球的表面粗糙度及圆度进行检验。其表面粗糙 度不应大于Rz0.2um。圆度误差D10mm球应小于5um;D5mm球应 小于4um,D2.5mm球应小于3um。 3.手轮定位器的检验：取下大吊架和压头，转动手轮使试台上升并 接触主轴端面，继续转动手轮，大杠杆被顶起，保荷指示灯（绿 色）亮。将吊架轻轻挂在大杠杆上，此时保荷指示灯熄灭，转动 手轮，当手轮与丝母产生相对滑动时，保荷指示灯（绿色）不亮。 此种状态试件与主轴所产生的压力是大于612.9N(62.5kgf)而小于 1839N(187.5kgf)，定位器合格。 4.其它：硬度计试验完毕时，试台台面及球面表面应涂除锈油，以 防锈蚀。砝码应从吊架上取下。丝杠及螺母应定期注入润滑油。
HB-3000布氏说明书解析
HB-3000型布氏硬度计用户使用手册莱州华银试验仪器有限公司（原山东掖县材料试验机厂）硬度是金属材料及合金材料机械性能的重要指标,通常指的是一种材料抵抗另一较硬的具有一定形状、尺寸并且本身不发生残余变形的物体压入其表面的能力。
HB-3000型布氏硬度计可用于测定未经淬火钢、铸铁、有色金属及质地较软的轴承合金等的布氏硬度值；适用于厂矿、科研单位和大专院校试验室。
布氏硬度试验是把一定直径的淬火钢球以规定的负荷压入试样表面经规定的保荷时间后卸除负荷，测量试样表面的压痕直径(见图1)，计算出布氏硬度值。
改值以试样压痕表面积上的平均压力（公斤力/毫米2）表示(见表1)。
用式（1）计算：布氏硬度=0.102*)(222d D D D F--π……………… (1) 表1 符号及名称符号名称 单位 D硬质合金球直径 毫米 F试验力 牛顿 d压痕平均直径 毫米 d 1,d 2在两相互垂直方向测量的压痕直径 毫米 h压痕深度 毫米 HBW 布氏硬度错误！未指定书签。
图1 布氏硬度试验原理图对一定直径的硬质合金球施加试验力压入试样表面，经规定保持时间后，卸除试验力，测量试样表面压痕的直径，见图1。
示例:350HBW5/750 表示用直径5mm 的硬质合金球在7.355KN 试验力下保持10s-15s 测定的布氏硬度值为350.*本节“试验原理”的内容参考中华人民共和国国家标准《金属布氏硬度试验》（GB/T231.1-2002）概述 试验原理 产品介绍布氏硬度试验最常用的标准条件是硬质合金球压头为10毫米（见图2）、负荷为3000公斤力，此时最能体现布氏硬度的特点。
但是，由于试样的软硬不同、大小不一，一种负荷、一种钢球是不能满足的。
对于同一试样，采用不同直径的钢球及不同的负荷，要得到相同的硬度值；或者说要获得可以比较的结果，只有在负荷与钢球直径的平方之比为一常数时才可能（见表2）。
表2 布氏硬度试验钢球直径和负荷选择表负荷F 与钢球D 2之比 钢球直径D 硬度范围 (硬度值)适用对象 10 5 2.5 1.251 30 3000 750 187.5 46.9 30.0 140-(945) 钢、灰口铸铁、铝 10 1000 250 62.5 15.6 10.0 48-3155 500 125 31.2 7.8 5.0 23.8-158 退火铝2.5 250 62.5 15.63.9 2.5 11.9-79 轴承合金1.25 125 31.2 7.82.0 1.2 6.0-39 导线0.5 50 12.5 3.1 0.8 0.5 2.4-15.8 柔软材料图2硬质合金球压头主要技术参数见表3、图3表3主要技术参数项目（代号）内容高度（H ）842毫米 宽度（W ）268毫米 长度（L ）700毫米 试件最大高度（带保护套）（B ）230毫米 压头中心至机壁距离（A ）120毫米 硬度计净重210公斤 硬度单位试验力级数（kgf ） 硬质合金压头（mm ） 布氏 187.5 250 750 1000 3000 2.5 5 10 技术参数 适用范围图3 外形尺寸示意图机构部件简述本硬度计属杠杆硬度计结构，这种硬度计体积小，便于使用，广泛应用于生产一线，其结构见图4本硬度计主要包括升降部件，主轴部件，杠杆系统，减速器部件，换向开关部件组成。

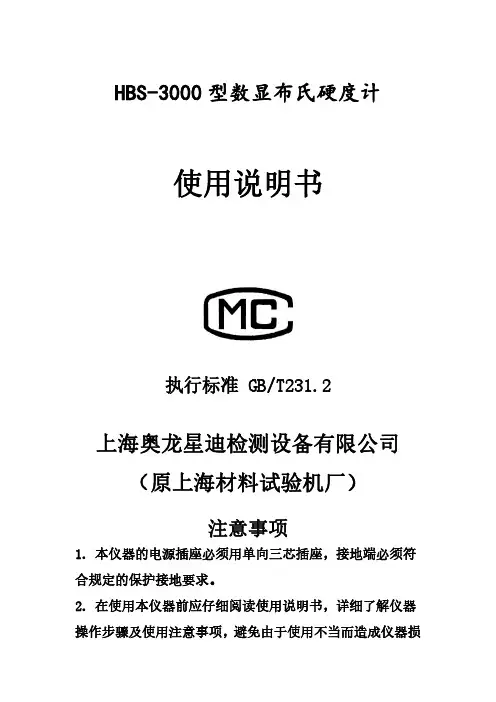

HBS-3000直读布氏硬度计使用说明书
HBS-3000型数显布氏硬度计使用说明书执行标准GB/T231.2上海奥龙星迪检测设备有限公司（原上海材料试验机厂）注意事项1.本仪器的电源插座必须用单向三芯插座，接地端必须符合规定的保护接地要求。
2.在使用本仪器前应仔细阅读使用说明书，详细了解仪器操作步骤及使用注意事项，避免由于使用不当而造成仪器损坏或发生人身安全事故。
3.本仪器各电器元件﹑开关﹑插座安置位置，严禁自行拆装。
如果擅自拆装，将有可能引发事故。
4.仪器机构﹑电器严禁擅自拆装，造成仪器损坏或发生人生事故，责任由用户自责。
目录1.简介 (1)2.主要技术参数 (2)3.仪器的安装﹑调试和使用 (2)3.1.硬度计的工作条件 (2)3.2.拆箱和安装 (2)3.3.操作面板功能介绍 (3)3.4.RS232超级终端设置 (7)3.5.硬度计的使用 (9)3.6.硬度计应用举例 (11)4.硬度测试的相关技术数据 (13)5.硬度计保养、调整和注意事项 (14)5.1硬度计的保养 (15)5.2硬度计的调整 (15)5.3注意事项 (16)6.电气原理介绍 (16)8.装箱单 (17)1.简介硬度是金属材料力学性能中的重要指标之一，而硬度试验则是判断金属材料或产品件质量的重要手段。
所谓硬度，就是指材料在一定条件下抵抗另一本身不发生残余变形物体压力的能力。
抵抗的能力越大，硬度越高，反之则硬度低。
布氏硬度试验主要用于铸铁，钢材，有色金属及软合金等材料的硬度测定，此外还可以用于硬质的塑料，电木等某些非金属材料硬度的测定。
适用于工厂，车间，实验室，大专院校和科研机构。
布氏硬度试验是用一定直径的钢球(D),以规定试验力(F)压入被测试物体上的表面(图1)，经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕直径（d），计算压痕的球形表面积所承受的平均压力（N/mm²），即布氏硬度值。
从以下计算公式中可得到布氏硬度值：2FHB=0.102×πD(D-√D2-d2)式中：F—通过钢球加在试样上的试验力，单位为ND—钢球直径，单位为mmd—压痕直径，单位为mm0.102—规定的系数F Dhd图（1-1）2.主要技术参数2.1试验力级数：612.5N(62.5kgf)4900N(500kgf)980N(100kgf)7350N(750kgf)1225N(125kgf)9800N(1000kgf)1837.5N(187.5kgf)14700N(1500kgf)2450N(250kgf)29400N(3000kgf)2.2硬度测试范围：8~650HBW2.3示值精度：标准硬度块示值最大误差%(相对H)示值重复性误差Hcf/%≤125±3≤3.5125<HBW≤225±2.5≤3.0＞225±2≤2.5H—标准块的标定硬度值d—压痕直径的总平均值2.4测微目镜放大倍率：20倍2.5测微目镜鼓轮最小分度值：0.005mm2.6试样最大高度：225mm2.7压头中心至机体最大距离：135mm2.8电源电压：AC220V/50HZ2.9外形尺寸：(786×565×245)mm2.10重量：130kg3.仪器的安装和调试3.1硬度计的工作条件3.1.1硬度试验应在室温(23±5)℃，室内相对湿度不大于70%的范围内进行，如果超出该温度范围，则应在检验报告中说明3.1.2环境清洁，无震动3.1.3周围无腐蚀性气体3.1.4安装在稳固的工作台上，（外形尺寸仅作参考）并调至水平，水平度不应超过0.2/1000,在工作台上适当的位子上开一个φ90mm孔，为丝杆升降之用3.2.3打开上盖，取下在杠杆两侧的防震泡沫垫块。
布氏硬度计 说明书
HBS-3000型数显布氏硬度计使用说明书上海高致精密仪器有限公司目次一简介 (2)二主要技术参数 (2)三仪器的安装和调试 (3)1 硬度计工作条件2 拆箱和安装3 硬度计安装4 操作面板功能介绍5 硬度计的使用四硬度计的保养及注意事项 (9)五RS232超级终端设置： (10)六附件（装箱单） (13)一简介HBS-3000型数显布氏硬度计是光机电一体化的高新技术产品，该硬度计造型新颖，具有良好的可靠性，可操作性和直观性，是采用精密机械技术和光电技术的新型布氏测试仪器。
该机采用计算机软件编程，光电传感等技术。
通过按键输入，选择测试方法与硬度HB=0.102× 相互对照、储存等，在LCD 大屏幕显示屏上能显示试验方法、试验力，测量压痕长度、硬度值、试验力保持时间、试验力与硬度测量范围、测量次数，并能键入年、月、日期，试验结果和数据处理等，通过打印机输出，RS-232接口与计算机连网。
布氏硬度试验主要用于铸铁、钢材、有色金属及软合金等材料的硬度测定，此外还可以用于硬质的塑料、电木等某些非金属材料硬度的测定。
适用于工厂、车间、试验室、大专院校和科研机构。
布氏硬度试验是用一定直径的钢球（D ）,以规定试验力（F ）压入被测试物体的表面（图1），经规定的保持试验力时间后，卸除试验力，用测微目镜测量试件表面的压痕直径（d ），计算压痕的球形表面积所承受的平均压力（N/mm 2），即布氏硬度值。
从以下计算公式中可得到布氏硬度值；2FπD(D-√D 2-d 2)式中：F-通过钢球压头加在试样上的试验力，ND-钢球直径，mm d-压痕直径，mm0.102—规定的系数。
图（1）二. 主要技术参数1 试验力级数： 62.5kgf (612.5N) 500kgf(4900N) 100kgf(980N) 750kgf(7350N) 125kgf(1225N) 1000kgf(9800N) 187.5kgf(1837.5N) 1500kgf(14700N) 250kgf(2450N) 3000kgf(29400N) 2． 硬度测试范围： （8～650）HBW 3. 示值精度：标准硬度块 示值最大误差%(相对H) 示值重复性误差 ≤125 ±3 0.03d 125<HBW ≤225 ±2.5 0.025d>225 ±2 0.02dH—标准块的标定硬度值 d—压痕直径的总平均值4.测微目镜放大倍率： 20倍5.测微目镜最小分度值： 0.625um6.试样最大高度： 185mm7.压头中心至机体最大距离： 135mm8.电源电压： AC 220V9.外形尺寸： (786×565×245)mm10.重量： 130kg三. 仪器的安装和调试1. 硬度计的工作条件1.1硬度试验应在室温(23±5)℃，室内相对湿度不大于65％1.2环境清洁，无震动1.3周围无腐蚀性气体1.4安装在稳固的工作台上，（外形尺寸仅作参考）在工作台上适当的位子上开一个φ90mm孔，为丝杆升降之用（图2）（图2）2. 拆箱和安装2.1旋下外包装箱下面的四个螺母，移开箱壳，取出护围硬度计垫衬及附件箱。
320HBS-3000数显布氏硬度计操作规程
作业指导书编号:ZH-TX-ZY-02-17-03第 1 版第 0 次修订320HBS-3000数显布氏硬度计操作规程第 1 页共 3 页实施日期：2011年9月16日320HBS-3000数显布氏硬度计操作规程1 注意事项1.1关机后过3--5秒才能再次开机。
1.2如发现硬度示值误差较大。
①拿下工作台，检查其与丝杠接触面是否清洁。
②检查丝杠保护套是否顶起工作台。
③检查压头是否损坏。
1.3若施加主试验力时，指示器指针开始转动很快，然后缓慢转动，说明缓冲器内机油太少，此时可掀起缓冲器上端的毡垫，缓慢注入清洁的20#机油。
同时多次拉推手柄，使活塞上下移动多次，将缓冲器内的空气全部排除，直到活塞沉到底时有油从上面溢出为止。
1.4用本机携带的标准硬度块定期检查硬度计精度。
①将工作台及标准硬度块擦净，在硬度块工作面进行试验，决不允许在支承面试验。
②若示值误差较大，除按第四项检查外，检查标准硬度块支承面是否有毛刺，若有毛刺应用油石打光。
③在标准硬度块不同位置试验时，硬度块应在工作台上拖动，不应拿离工作台。
2 操作步骤2.1安装压头与试台：2.1.1根据金属种类和所估计硬度选择压头，擦净防锈油，把其装入主轴内并旋紧螺钉。
2.1.2将试台安装在丝杠上，再将试样平稳、密合地安放在试台上。
3．转动手轮，使试台缓慢上升，试样与压头接触直至手轮与螺母产生相对滑动。
4．将压头紧定螺钉压紧于固定杆的扁平处。
2.2检测待测试样是否符合要求，检查工作台与压头之间的位置正确与否。
作业指导书编号:ZH-TX-ZY-02-17-03第 1 版第 0 次修订320HBS-3000数显布氏硬度计操作规程第 2 页共 3 页实施日期：2011年9月16日2.3根据不同的试样，选择对应的试验方法，打开电源，进入“准备试验状态”。
2.4在准备试验状态下按“MENU”键，进入参数设置主菜单，设置好“硬度符号”、“参数设置”、“显示试验力”和“标定”。
布氏硬度计操作指导书
XXXX有限公司布氏硬度计作业指导书文件编号：JZ-GF-019第A版编制：审核：批准：受控状态：发布日期：2019-01-18 实施日期：2019-02-18XXXX有限公司发布目录1.适用范围：布氏硬度试验最常用的标准条件是硬质合金球压头直径为10mm、试验力为29420N （3000kgf），此时最能体现布氏硬度特点。
但由于试样软硬不同、大小不一，一种试验力、一种硬质合金球压头不能满足要求。
对同一试样，采用不同的硬质合金球及不同的试验力，要得到相同的硬度值；或者要得到可以比较的结果，只有在试验力与硬质合金球直径的平方比为一常数时才有可能。
表1 布氏硬度计（HB-3000E）硬质合金球头直径和试验力范围表2 布氏硬度试验硬质合金球头直径和试验力选择表2.仪器构造：布氏硬度计（编号：0094，型号：HB-3000E ）图1 图2配件：砝码吊架（187.5kgf ）、砝码（1个62.5kgf 、1个250kgf 、5个500kgf ）、平面工作台、V 型工作台、标准硬度块3.试验原理布氏硬度试验是把一定直径的硬质合金球以规定的试验力压入试样表面经规定的保持时间后卸除试验力，测量试样表面的压痕直径，计算出布氏硬度值。
该值以试样压痕表面积上的平均压力（kgf/mm 2）表示。
计算公式如下：布氏硬度=)d (2102.022--⨯D D D Fπ式中：D —硬质合金球直径（mm ） F —试验力（N ） D —压痕平均直径升降手轮操作面板丝杠工作台压头保护套开关设置键试验开始键试验时间显示屏选择键4.注意事项1）试样应制成光滑平面，试样表面应无氧化层油污及表面缺陷，制备试样时，不应使表面因受热或加工硬化而改变其硬度；试验过程中应平稳，无冲击、无振动。
2）应保证试验面与支撑面的平行性，以及试验面的水平，保证试验力垂直作用于试样表面。
3）试样厚度不应小于压痕深度的10倍，试验后，试样边缘与背面出现变形时，试验无效。
布氏硬度计作业指导书
布氏硬度计作业指导书目的：规范实验员操作适用范围：适用于HB--3000B型布氏硬度计。
依据：HB--3000B型布氏硬度计说明书GB/T231.1-2009《金属材料布氏硬度试验第1部分：试验方法》岗位职责：工作范围：本岗位主要承担金属材料硬度性能的测试工作。
测试项目为布氏硬度值；人员素质：从事拉伸试验的人员要求受过专业训练。
1、试验原理用一定直径的钢球或硬质合金球，以相应的试验力压入试样表面，经规定保持时间后，卸除试验力，测量试样表面的压痕直径。
2、试样2.1试样的试验面应是光滑平面，不应有氧化皮及外来污物。
试验面光洁度必须保证压痕直径能精确的测量。
2.2在试样的制备过程中，应尽量避免由于受热及冷加工等对试样表面硬度的影响。
2.3试样厚度至少应为压痕深度的10倍。
试验后，试样支撑面应无可见变形痕迹。
3、试验3.1试验应在10-35℃温度下进行。
对温度有较高要求的试验，应控制在23±5℃之内。
3.2试样支撑面、压头表面及试台面应清洁。
试样应稳固地放置于试台上，保证在试验过程中不发生位移和挠曲。
3.3应均匀平稳地施加试验力，不得有冲击和震动。
试验力作用方向应与试验面垂直。
3.4施加试验力的时间为2-8 s 。
黑色金属的试验力保持时间为10-15 s ；有色金属为30±2s；布氏硬度小于35时为60±2 s 。
3.5压痕中心距试样边缘距离不应小于压痕平均直径的2.5倍，两相邻压痕中心距离不应小于压痕平均直径的4倍。
布氏硬度小于35时，上述距离应分别为压痕平均直径的3倍和6倍。
3.6试验后，压痕直径应在0.24-0.6 D之间，3.7应在两相互垂直方向测量压痕直径，压痕两直径最大差不应超过较小直径的2%，对各向异性明显的材料，两直径差可不受此限制，但应在有关标准中规定。
3.8用压痕两直径的算术平均值计算。
4、试验结果处理计算的布氏硬度值大于等于100时，修约至整数；硬度值等于大于10至100时，修约至一位小数；硬度值小于10时，修约至两位小数。
