橡胶支座剪切刚度
橡胶支座剪切刚度
橡胶支座是一种主要用于桥梁、道路、建筑物等结构物中的支座，其作用是在结构物遇到振动或变形时，通过其弹性特性降低震动和减
轻结构物的损坏。
而橡胶支座的剪切刚度则是衡量其剪切变形性能的
重要指标。
下面将对橡胶支座剪切刚度进行详细介绍。
1.橡胶支座的结构
橡胶支座主要由橡胶垫、钢板以及接头等部件组成。
其中，橡胶
垫是最重要的部件，它一般分为圆形、方形、长方形等几种形状，能
够承受来自结构物的荷载，并通过剪切变形来减少荷载对结构物的影响。
此外，钢板则用于固定橡胶垫在结构物中的位置，防止其因荷载
而移位，而接头则起到连接不同部位的橡胶支座的作用。
2.剪切刚度的概念
橡胶支座的剪切刚度是指它在承受剪切力作用下的刚度，即剪切
力与剪切变形之间的比值。
橡胶支座在受到荷载后，由于橡胶垫的剪
切变形，会产生相应的位移，而根据胡克定律，橡胶支座的剪切刚度
与其位移量成正比。
3.影响橡胶支座剪切刚度的因素
橡胶支座的剪切刚度受到多种因素的影响，下面主要介绍以下两
个方面：
（1）材料性质：橡胶材料的弹性模量和黏滞阻尼等物理指标是影
响橡胶支座剪切刚度的重要因素。
一般来说，弹性模量越大，黏滞阻
尼越小，橡胶支座的刚度就越大。
（2）几何形状：橡胶支座的几何形状也对其剪切刚度产生影响。
例如，圆形橡胶支座的剪切刚度比长方形橡胶支座小，同样的荷载作
用在长方形橡胶支座上时，其位移量也要大于圆形橡胶支座。
4.橡胶支座剪切刚度的测量方法
（1）横向拉伸法：该方法是在橡胶支座两端分别施加反向拉力，
从而使其产生剪切变形，并通过剪切力和位移的关系来计算剪切刚度。
该方法的优点是简便易行，操作容易，但也存在测量精度受到橡胶支
座长度、形状等因素的限制的缺点。
（2）旋转法：该方法是将橡胶支座固定在一个直角板上，通过旋
转直角板来施加剪切力，从而计算剪切刚度。
该方法的优点是精度高，测量过程中可以消除长度和形状等因素的干扰，但操作相对较为复杂。
（3）剪切模拟法：该方法是通过计算机模拟橡胶支座在剪切力作
用下的变形情况，从而推算出剪切刚度。
该方法可以较好地排除实际
测量中存在的干扰因素，具有一定的优势，但需要软件支持和专业人
员操作。
综上所述，橡胶支座的剪切刚度是一个重要的物理指标，它不仅
影响到橡胶支座的使用寿命和效果，而且对整个结构物的安全性都有
着重要的影响。
为了确保橡胶支座的剪切刚度符合设计要求，需要进
行准确的测量和分析，并在实际工程中合理配置和使用橡胶支座。
建筑隔震橡胶支座质量要求和检验标准_概述及解释说明
建筑隔震橡胶支座质量要求和检验标准概述及解释说明1. 引言1.1 概述建筑隔震橡胶支座作为一种重要的结构材料，在建筑工程中扮演着关键的角色。
它们被广泛应用于各类桥梁、高层建筑和工业设施等结构中，用于降低地震和振动对建筑物的影响，提供良好的抗震性能。
本文旨在综述建筑隔震橡胶支座质量要求和检验标准，以帮助人们更好地了解这一材料并确保其安全可靠使用。
1.2 文章结构本文共分为五个部分。
首先是引言部分，简要介绍文章的背景和目的。
接下来，在第二部分我们将详细介绍建筑隔震橡胶支座的质量要求和检验标准。
第三部分将解释说明建筑隔震橡胶支座的定义、作用以及类型与分类。
在第四部分，我们将讨论检验建筑隔震橡胶支座质量的方法和步骤包括外观检查、力学性能检测以及化学性能检测等。
最后，在结论部分，我们将总结全文的内容，并提出一些相关建议。
1.3 目的本文的目的是为读者提供关于建筑隔震橡胶支座质量要求和检验标准的详细了解。
通过该文章，读者将可以掌握建筑隔震橡胶支座的基本知识，了解其在建筑工程中所起到的作用，并且能够学习如何对这一材料进行质量检验和评估。
希望本文能够帮助相关从业人员更好地应用和管理建筑隔震橡胶支座，确保其符合相应的质量标准。
2. 建筑隔震橡胶支座质量要求和检验标准：建筑隔震橡胶支座是一种用于减震和抗震的重要构件，为确保其正常运行和安全性能，有必要制定相应的质量要求和检验标准。
本节将介绍建筑隔震橡胶支座的质量要求以及检验标准。
2.1 质量要求：建筑隔震橡胶支座的质量要求可从以下几个方面考虑：1. 材料质量：建筑隔震橡胶支座所使用的橡胶材料应具备良好的弹性、耐久性和化学稳定性。
其材料应符合相关国家或行业标准，并通过必要的试验评估其物理力学性能、化学成分等指标。
2. 结构设计：建筑隔震橡胶支座在设计时应满足相应载荷下的强度与刚度需求，且形状尺寸合理。
其设计应考虑到受力情况、环境条件等因素，在充分发挥其隔震作用的同时，保证结构的稳定安全。

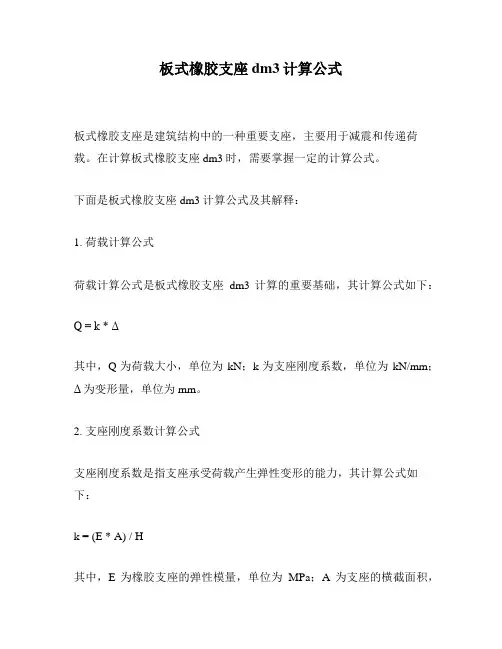

板式橡胶支座dm3计算公式
板式橡胶支座dm3计算公式
板式橡胶支座是建筑结构中的一种重要支座，主要用于减震和传递荷载。
在计算板式橡胶支座dm3时，需要掌握一定的计算公式。
下面是板式橡胶支座dm3计算公式及其解释：
1. 荷载计算公式
荷载计算公式是板式橡胶支座dm3计算的重要基础，其计算公式如下：Q = k * Δ
其中，Q为荷载大小，单位为kN；k为支座刚度系数，单位为kN/mm；Δ为变形量，单位为mm。
2. 支座刚度系数计算公式
支座刚度系数是指支座承受荷载产生弹性变形的能力，其计算公式如下：
k = (E * A) / H
其中，E为橡胶支座的弹性模量，单位为MPa；A为支座的横截面积，
单位为mm²；H为支座的厚度，单位为mm。
3. 橡胶支座的弹性模量计算公式
弹性模量是指材料在受力时产生的弹性变形比例，是衡量材料抗弯曲、抗拉伸的重要参数。
橡胶支座的弹性模量计算公式如下：
E = (P1-P2) / (ε1-ε2)
其中，P1和P2分别为材料两个不同应力状态下的应力，单位为MPa；ε1和ε2分别为材料两个不同应力状态下的应变，无量纲。
4. 支座变形量计算公式
支座的变形量是指在承受荷载时产生的变形情况，是支座设计中需要
考虑的重要参数。
支座的变形量计算公式如下：
Δ = Q / k
其中，Q为荷载大小，单位为kN；k为支座刚度系数，单位为kN/mm。
以上就是板式橡胶支座dm3计算公式的详细介绍。
在实际应用中，需
要根据具体情况进行合理的参数选择和计算，以确保支座能够正常承
受荷载并产生预期的减震效果。
盆式橡胶支座刚度计算及设置
midas Civil 技术资料----盆式橡胶支座刚度计算及设置目录midas Civil 技术资料1 ----盆式橡胶支座刚度计算及设置 1 1 概述2 1.1盆式橡胶支座简介 2 1.2 分类 2 1.3结构形式2 1.4相关规范条文对盆式支座选用的规定 4 2 利用midas Civil 模拟普通盆式支座 4 3利用midas Civil 模拟抗震型盆式支座5 3.1反应谱法分析 5 3.2非线性时程分析6 4 例题-盆式橡胶支座的模拟7 4.1不同边界模拟方式 7 4.2模型简介及支座初选 10 4.3支座参数修正 11 5小结 13 参考文献13北京迈达斯技术有限公司 桥梁部2013/04/281 概述1.1盆式橡胶支座简介与普通金属支座相比，橡胶支座具有构造简单，加工方便，造价低，支座高度小，安装便捷等优点。
此外，橡胶支座能方便地适应各方向上的变形，故适合应用户各类变宽桥、斜桥、弯桥等工程[1]P174。
目前应用于桥梁支座的橡胶主要是化学合成的氯丁橡胶（适用温度：-25℃至60℃），三元乙炳橡胶及天然橡胶（适用温度：-40℃至+60℃）。
盆式橡胶支座的主要特点：（一）将纯氯丁橡胶块放置在钢制的凹形金属盆内，由于橡胶处于有侧向受压状态，大大提高了支座的承载能力；（二）金属盆顶面的聚四氟乙烯板与不锈钢板相对摩擦系数小，使活动支座满足了梁的水平移动的要求。
1.2 分类根据通用的使用性能，盆式橡胶支座可分为：（1）双向活动（SX）：具有竖向承载、竖向转动和多向滑移性能（多向滑动铰支座）；（2）单向活动（DX）：具有竖向承载、竖向转动和单一方向滑移性能（单向滑动支座）；（3）固定（GD）：具有竖向承载和竖向转动性能（固定铰支座）1.3结构形式双向活动支座、单向活动支座的滑动向位移量分为五级：±50mm，±100mm，±150mm，±200mm，±250mm。
橡胶支座规格参数
橡胶支座规格参数橡胶支座是指由橡胶和金属组成的一种结构支撑件，通常用于建筑结构的减震和隔振作用。
橡胶支座不仅能够提供稳固的支撑，还能够有效减少地震等外部震动对建筑结构的影响，保护建筑物和设备的安全。
一、橡胶支座的分类根据其结构和用途，橡胶支座可以分为固定型橡胶支座和滑动型橡胶支座。
其中固定型橡胶支座适用于固定支座的结构，而滑动型橡胶支座适用于可滑动支座的结构。
二、橡胶支座的规格参数1. 承载能力：橡胶支座的承载能力是指其能够承受的最大静载荷和动载荷。
通常以公斤或吨为单位进行表示。
2. 压缩变形：橡胶支座在受力时会产生一定程度的压缩变形，其压缩变形量通常以毫米为单位进行表示。
3. 横向变形：橡胶支座在承受横向力作用时会发生一定程度的横向变形，其横向变形量通常以毫米为单位进行表示。
4. 垂直换向刚度：橡胶支座在垂直方向上的刚度，通常以千牛为单位进行表示。
5. 摩擦系数：对于滑动型橡胶支座，其摩擦系数是一个重要的参数，用于描述支座在受力时的滑动性能。
以上是橡胶支座的一些常见规格参数，不同的橡胶支座在实际应用中可能会有所差异。
三、橡胶支座的选用原则1. 根据建筑物的结构和承载情况选择合适的橡胶支座承载能力和变形量。
2. 根据建筑物所处的地理位置和地震烈度，选择具有相应承载能力和减震效果的橡胶支座。
3. 对于需要滑动支座的建筑结构，要根据摩擦系数和支座的滑动性能进行选择。
四、橡胶支座的应用范围橡胶支座广泛应用于建筑物、桥梁、管道、机械设备等领域，具有减震、隔振和支撑的作用。
特别是在地震频繁的地区和对振动敏感的设备上，橡胶支座的作用尤为重要。
五、总结橡胶支座作为一种重要的结构支撑件，在建筑结构中起着至关重要的作用。
通过合理选择橡胶支座的规格参数，可以有效保障建筑物和设备的安全稳定运行。
在实际应用中，需要根据具体的情况和要求来选择合适的橡胶支座，以确保其具有良好的减震和支撑效果。
橡胶支座规格
一、公路桥梁板式橡胶支座(JT/T4)的工作原理1、普通板式橡胶支座由多层橡胶片与加劲钢板钢板，且钢板全部包在橡胶弹性材料内形成的橡胶支座。
板式支座具有足够的竖向刚度以承压垂直荷载，能将上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。
2、四氟乙烯板式橡胶支座是在普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。
除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（μ≤0.08）可使桥梁上部构造的水平位移不受限制。
请参考:板式橡胶支座的应用范围及四氟乙烯橡胶支座及安装技术二、公路桥梁板式橡胶支座代号及表示方法根据桥梁板式橡胶支座的结构型式分类如下: 球冠圆板式橡胶支座(TCYB系列) 普通板式橡胶支座--- 矩形普通板式橡胶支座(GJZ系列) 圆形普通板式橡胶支座(GYZ系列) 板式橡胶支座圆形四氟板式橡胶支座(GYZF4系列) 聚四氟乙烯板式橡胶支座--- 矩形四氟板式橡胶支座(GJZF4系列) 球冠四氟板式橡胶支座(TCYBF4系列)由于板式支座本身具有足够的竖向刚度，可以满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。
还具有较大的剪切变形以满足上部构造的水平位移；可以产生很好的防震作用，能减轻动载对上部构造与墩台的冲击作用。
由于板式橡胶支座具有水平剪切的各向同性，能良好传递上部构造多的变形。
在弯、斜桥的使用中优点突出。
该产品除具有普通支座的功能外，还具有在梁端作用力作用时通过球形表面橡胶层调整受力中心的位置，逐渐将力扩散到圆板式橡胶支座的钢板和橡胶层，使支座受力均匀，尤其适用于斜交桥，立交桥等坡度桥的场所。
三、板式橡胶支座按胶种适用温度分类如下:a、氯丁橡胶: 适用温度+60℃∽-25℃b、天然橡胶: 适用温度+60℃∽-40℃c、三元乙丙橡胶四、板式橡胶支座的适用范围1、公路桥梁板式橡胶支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.2、四氟板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟板式橡胶支座的应用非别与矩形、圆形普通板式橡胶支座相同.板式橡胶支座的安装与施工方法五、公路桥梁板式橡胶支座的两种安装与施工方法现浇梁安装桥梁普通板式橡胶支座比较方便，在施工程序如下:保持墩台垫石顶面清洁。
支座刚度计算
橡胶支座的刚度公式来自基本力学公式：
水平方向弹簧系数：Ks=A*G/t
其中：t为各层橡胶板总厚度。
A是橡胶的面积，G是橡胶的剪切模量，是给定的基本材料参数。
竖直方向弹簧系数：Kv=A*E/t
其中：t为各层橡胶板总厚度。
A是橡胶的面积。
橡胶支座的等价弹性模量E=（3+6.58*S^2)*G
其中，G是橡胶的剪切模量。
S是橡胶支座的形状系数，被拘束的橡胶面积与单层橡胶板自由膨胀的面积之比。
S=a*b/（2*（a+b）*te）
其中，a，b是橡胶的边长，te是单层橡胶的厚度。
板式橡胶支座
杨氏模量 6Mpa
剪切模量1.2Mpa
体积模量 1100Mpa
泊松比在0.6-0.8之间
t=0.03482m E=。
铅芯橡胶支座的参数-概述说明以及解释
铅芯橡胶支座的参数-概述说明以及解释1.引言1.1 概述铅芯橡胶支座是一种常见的结构支座，广泛应用于建筑和桥梁工程中。
它由铅芯和橡胶材料组成，具有良好的减震和吸能性能，可有效减少建筑物或桥梁在地震或其他荷载下的振动。
橡胶材料在铅芯橡胶支座中起到了重要的作用。
橡胶具有较好的弹性和耐久性，可以承受高压力和变形，并且能够吸收和分散荷载，减少结构的应力集中。
铅芯则能够提供较大的变形和位移能力，使支座能够适应结构的变形，保证结构的安全性和稳定性。
铅芯橡胶支座的参数主要包括承载能力、刚度和阻尼等指标。
承载能力是指支座能够承受的最大荷载，其大小决定了支座在实际工程中的使用范围。
刚度则反映了支座的变形能力，它与支座的弹性特性密切相关。
阻尼是指支座在振动过程中对能量的吸收和耗散能力，影响着结构的减震效果。
除了这些基本参数外，铅芯橡胶支座还有其他一些重要的设计参数，例如支座的几何尺寸、橡胶材料的硬度和黏度等。
这些参数的选择和确定需要综合考虑结构的特点、设计要求和实际条件，以确保支座能够满足结构的使用需求。
在本文中，将详细介绍铅芯橡胶支座的各项参数及其设计原则，以及在实际工程中的应用和发展。
通过对这些参数的深入了解，可以为工程师和设计师在建筑和桥梁工程中正确选择和使用铅芯橡胶支座提供参考和指导。
1.2文章结构本文将对铅芯橡胶支座的参数进行详细介绍和探讨。
具体而言，本文将从引言开始，概述铅芯橡胶支座的背景和应用领域。
接着，文章将介绍本文的结构以及各个部分的内容安排，以帮助读者快速了解本文的架构和目标。
然后，正文将分为两个部分，分别讨论铅芯橡胶支座的参数1和参数2。
每个部分将详细介绍参数的定义、影响因素以及其在实际应用中的意义和作用。
最后，文章将总结全文的要点，对铅芯橡胶支座的参数进行综合评价，并展望其未来的发展方向。
通过本文的阅读，读者将能够全面了解铅芯橡胶支座的参数，对其应用和研究具有更深入的认识。
1.3 目的本文的目的是对铅芯橡胶支座的参数进行深入研究和分析。
橡胶支座型号
桥梁板式橡胶支座由多层香蕉片与薄钢板硫化，粘合而成，它有足够的竖向刚度，能将上部构造的反力可靠地传递给墩台，具有良好的弹性，以适应两端的转动，同时又有较大的剪切变形能力，以满足上部构造的水平位移在上述的板式橡胶表面粘覆一层厚1.5mm—3mm的聚四氟乙烯板，就制作成聚四氟乙烯板式橡胶支座，它除了具有竖向刚度与弹性变形，能承受垂直荷载及适应两端转动外，因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制，特别适宜中、小荷载，大位移量的桥梁使用板式橡胶支座不仅技术性能优良，还具有构造简单，价格低廉，无需养护，易于更换，缓冲隔振，建筑高度低等特点，因而在桥梁界颇受欢迎，被广泛应用。
板式橡胶支座的分类及表示方法：圆形板式橡胶支座：GYZ直径*厚(高)度mm，矩形板式橡胶支座：GJZ长度*宽度*高(厚)度，公路桥梁板式橡胶支座的代号及表示方法例:公路桥梁矩形普通氯丁橡胶支座:短边尺寸为:2600mm,长边为400mm,厚度48mm,表示为:GJZ260*400*47(CR)板式支座按胶种适用温度分类如下:氯丁橡胶: 适用温度+60℃∽-25℃b、天然橡胶: 适用温度+60℃∽-40℃c、三元乙丙橡胶: 适用温度+60℃∽-45℃示例1：公路桥梁矩形普通氯丁橡胶支座，短边尺寸为550mm，长边尺寸为400mm，厚度为50mm，表示为GJZ550×400×50(CR)。
示例2：公路桥梁圆形四氟滑板天然橡胶支座，直径为400mm，厚度为50mm，表示为：GYZF4 400×50(NR)。
根据公路桥梁板式橡胶支座的结构型式分类如下:普通板式橡胶支座、矩形普通板式橡胶支座(GJZ系列)、圆形普通板式橡胶支座(GYZ系列)、板式橡胶支座圆形四氟板式橡胶支座(GYZF4系列、球冠圆板式橡胶支座(TCYB系列) ) 聚四氟乙烯板式橡胶支座、矩形四氟板式橡胶支座(GJZF4系列) 、球冠四氟板式橡胶支座(TCYBF4系列) 由于板式支座本身具有足够的竖向刚度，可以满足较大垂直荷载，并具有良好的弹性以适应梁端的转动。
橡胶剪切模量和硬度
橡胶剪切模量和硬度
橡胶的剪切模量是指在受到剪切力作用时，橡胶材料产生的应力和应变之间的比值。
剪切模量可以反映橡胶材料在受到剪切应力时的变形能力，通常用来衡量橡胶材料的柔软度和变形性能。
剪切模量越小，表示材料越容易变形，具有更好的柔软性。
橡胶的硬度是指橡胶材料抵抗外部力量压缩变形的能力。
硬度通常用来描述橡胶材料的坚硬程度，常见的硬度测试方法包括杜氏硬度、洛氏硬度和布氏硬度等。
硬度测试可以帮助我们了解橡胶材料的耐磨性、耐压性以及适用范围。
一般来说，硬度越高的橡胶材料抗压能力越强，但可能会降低其柔软性。
总的来说，剪切模量和硬度都是描述橡胶材料力学性能的重要参数，剪切模量反映了橡胶材料的柔软性和变形能力，而硬度则反映了橡胶材料的坚硬程度和抗压能力。
这两个参数在工程设计和材料选择中都具有重要的参考价值。
橡胶支座水平刚度-概述说明以及解释
橡胶支座水平刚度-概述说明以及解释1.引言1.1 概述橡胶支座是一种常见的结构支座，广泛应用于桥梁、建筑等工程结构中。
它具有承载荷载、减震、隔振等重要作用。
橡胶支座的水平刚度是评价其抗水平位移能力的重要指标，对结构的安全性和稳定性具有重要影响。
本文将从橡胶支座的定义和作用、水平刚度的影响因素、计算方法等方面进行深入探讨，旨在全面了解橡胶支座水平刚度的重要性，为相关工程实践提供参考依据。
1.2 文章结构本文主要分为引言、正文和结论三个部分。
在引言部分，将对橡胶支座水平刚度进行概述，介绍文章的结构和目的。
在正文部分，将分为三个小节来讨论橡胶支座的定义和作用、影响橡胶支座水平刚度的因素以及计算橡胶支座水平刚度的方法。
在结论部分，将总结橡胶支座水平刚度的重要性，展望其未来发展，并进行最终的结论总结。
1.3 目的本文的目的是探讨橡胶支座水平刚度在建筑结构中的重要性和作用。
通过分析橡胶支座的定义、水平刚度的影响因素以及计算方法，我们希望能够帮助读者更好地了解橡胶支座在建筑工程中的应用，以及如何有效地设计和选择橡胶支座，从而提高结构的稳定性、安全性和耐久性。
同时，我们也希望通过本文的总结和展望，为未来橡胶支座水平刚度研究提供一定的参考和启示。
2.正文2.1 橡胶支座的定义和作用橡胶支座是一种用于建筑物或桥梁结构中的支撑装置，主要作用是承受结构的荷载并能够在一定程度上减震和减振。
橡胶支座通常由一层或多层橡胶材料和金属板组成，具有一定的弹性和变形能力。
橡胶支座的主要作用包括：1. 承载荷载：橡胶支座可以将建筑物或桥梁的荷载传递到支座下的结构或地基上，起到支撑作用。
2. 减震和减振：橡胶支座具有一定的弹性，能够在结构受到外部震动或振动时吸收部分能量，减轻结构的震动幅度，提高结构的稳定性和安全性。
3. 补偿变形：在建筑物或桥梁受到温度变化、沉降或地震等引起的变形时，橡胶支座能够通过自身的弹性变形来补偿结构的变形，保证结构的整体稳定性。
